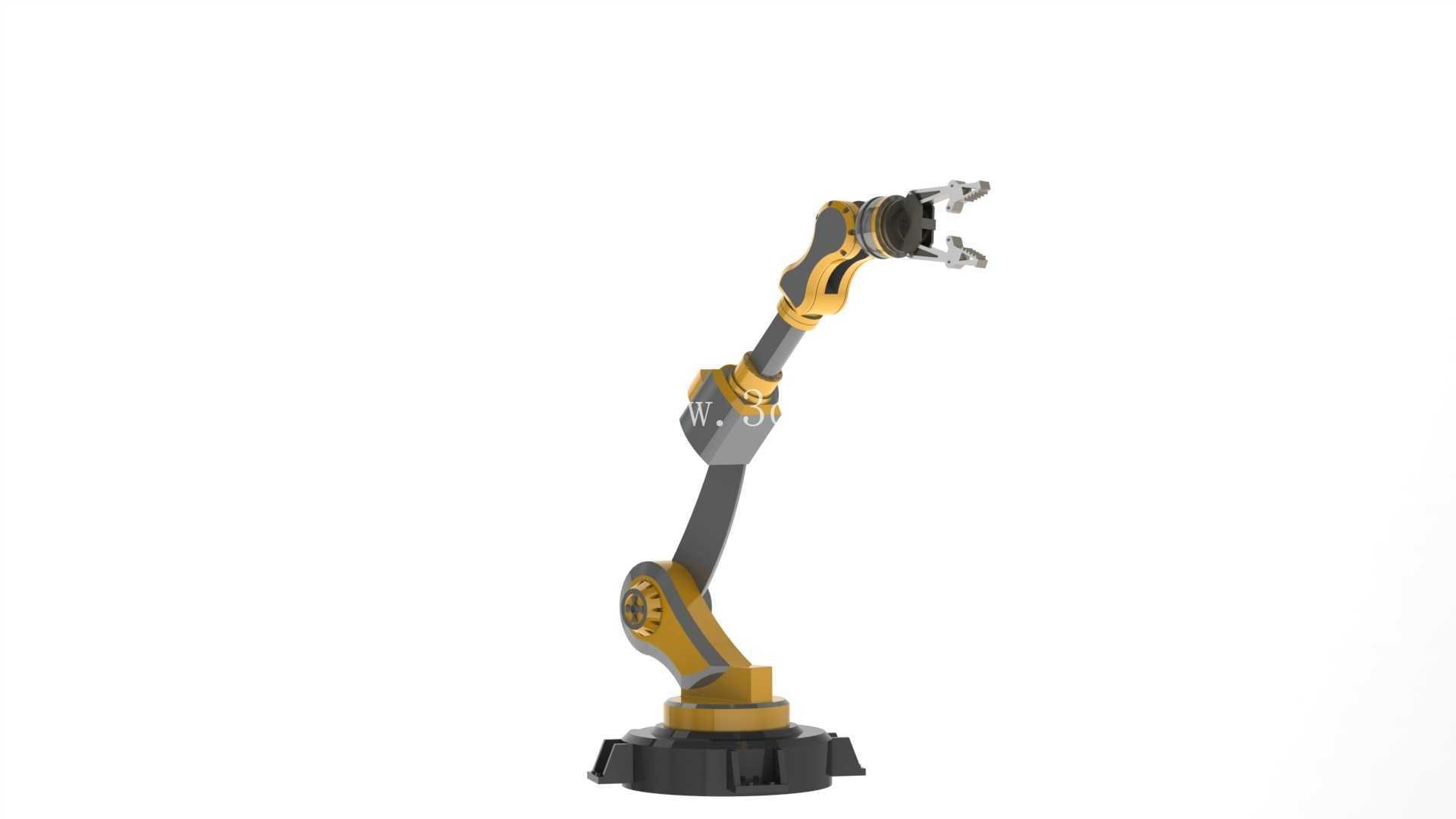

该结构围绕中小负载搬运、上下料和工位辅助作业展开,采用串联关节式布局,整机由底座回转支承、腰部立柱、大臂、小臂、腕部及末端夹爪组成。底座承担整机倾覆力矩与定位基准,底部预留安装法兰面,落地布置时需要在工位地面或设备机架上提供平整支撑区域,并在周围留出维护与回转空间。底座内部可容纳驱动、减速及走线部件,外围轮廓尽量收敛,以减少机器人在密集产线中与防护栏、料架、输送线发生干涉的概率。
腰部承担第一轴水平回转任务,是机械臂覆盖扇形工作空间的基础。大臂与小臂通过多组旋转关节串联,形成五个可动自由度,能够在三维空间内完成抬升、伸展、折叠和腕部姿态调整。相比固定导向的直线执行机构,这种关节式结构对工件姿态变化更友好,可在机床上下料、注塑取件、检测转运、装配辅助等场景中绕过夹具、托盘或设备边缘,将末端执行器送到较复杂的取放位置。

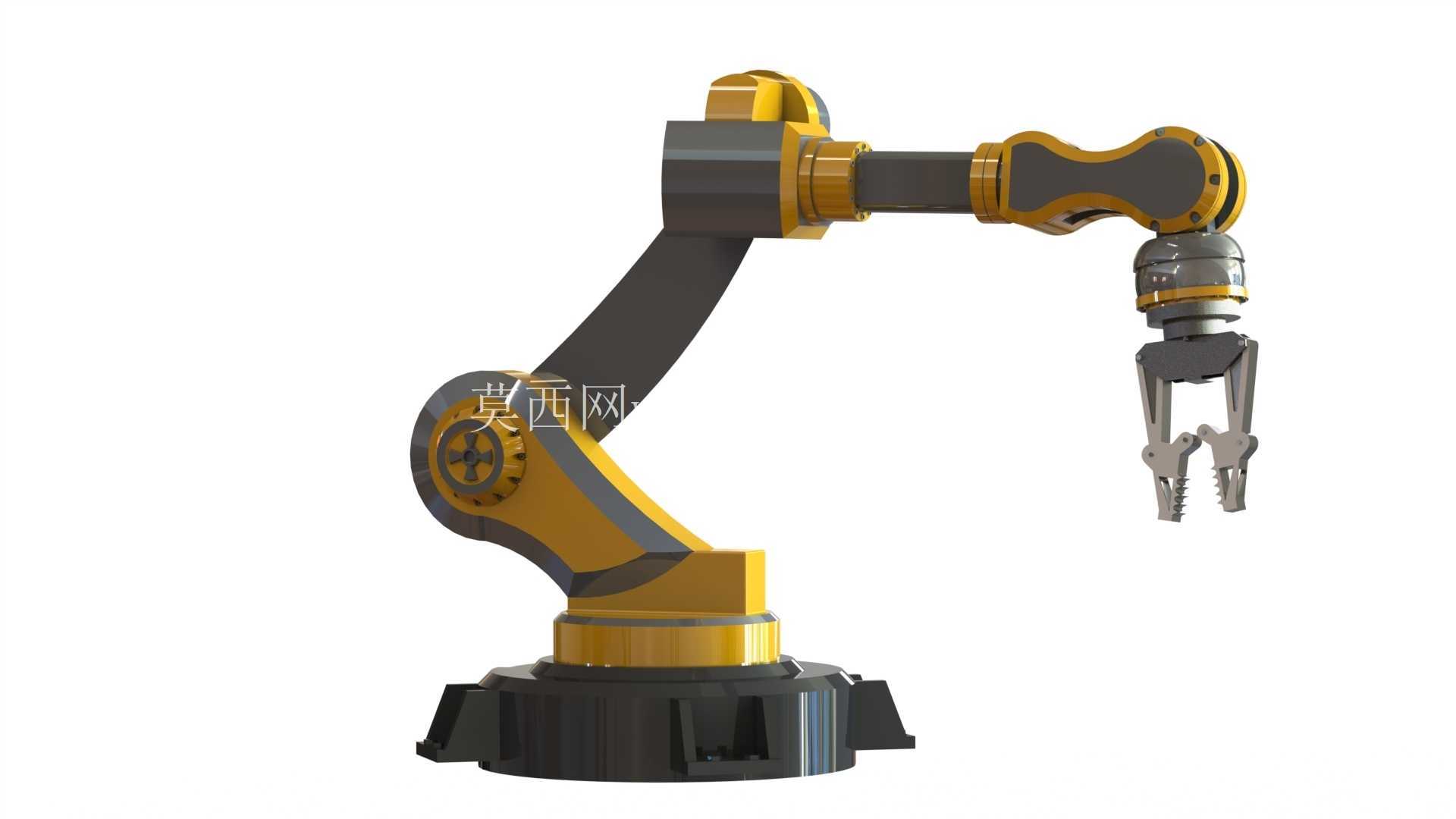

腕部末端配置平行夹爪形式的执行接口,夹爪两侧爪指对称开合,适合抓取规则块状件、轴类件或带定位面的小型工件。腕部设计保留了末端工具安装边界,后续可根据工艺需求更换为真空吸盘、焊枪支架、打磨头或视觉检测支架。接口位置需要关注负载重心偏移,当工具较长或工件偏心时,应重新校核腕部扭矩和小臂关节载荷,不能只按工件重量简单选型。

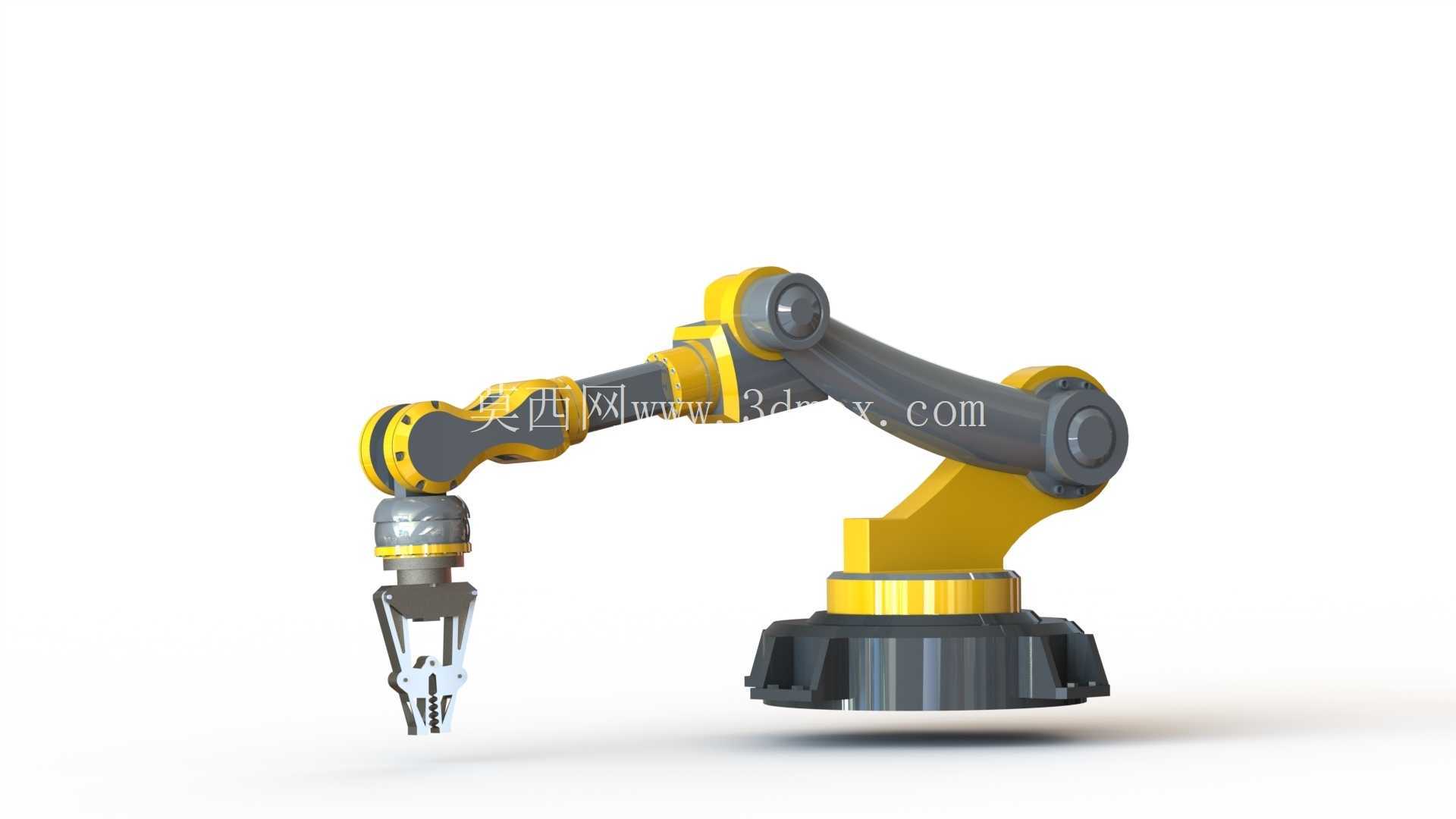

从结构思路看,臂体采用黄黑分区的工业外观,关节处布置明显的驱动壳体与连接法兰,便于在三维设计阶段区分固定件、旋转件和外护罩。大臂、小臂截面以箱型或近似封闭轮廓为主,在减轻自重的同时提高抗弯刚度;关节轴线附近集中布置传动件,使驱动力矩更靠近负载传递路径。线缆沿臂体侧面或内部通道走向腕部,可降低外部拖拽造成的磨损,也避免机械臂在大幅度回转时挂碰周边设备。
安装边界方面,底座直径决定了整机最小占地,臂展则决定最大水平 reach。布置产线时不能只看末端最远点,还要结合底座回转半径、肘部后摆空间和腕部夹爪开合范围共同评估。若机械臂安装在机床侧面,应保证开门、换刀、排屑和人员检修通道不受影响;若布置在线体旁,则需要将大臂仰起、小臂折叠、夹爪携带工件等典型姿态逐一做干涉检查。对于高速启停工况,底座锚栓规格、支架刚性和地面振动也会影响重复定位稳定性。
功能特性上,五自由度配置能够满足多数平面取放、倾斜上料和姿态转换任务,但末端姿态调整能力少于六轴方案,在需要任意空间姿态或复杂拧装动作时,应评估增加腕部旋转轴。模型对关节层级、运动副关系和末端工具连接关系表达清晰,适合用于自动化单元布局、机器人工位概念设计、教学演示以及夹取路径校核。设计人员可在此基础上补充电机选型、减速器参数、线束细节和防护外罩,也可将其导入产线模型中验证工作半径、安全围栏距离和维护空间。
