六轴工业机械臂本体结构设计

　　这套多关节机械臂本体采用典型六轴串联构型，从底座到末端依次布置回转基座、大臂、小臂与腕部，各关节通过伺服驱动与减速器实现空间位姿调整，适用于上下料、搬运、码垛、焊接、装配及喷涂等重复性作业场景。在自动化产线中，机械臂常布置于机床之间、输送线旁或工作站中央，通过末端法兰连接夹爪、焊枪、吸盘或视觉模块，完成工件取放、姿态翻转和轨迹跟随，能够替代人工在高节拍、高一致性要求的工位长期运行。

　　底座部分采用圆盘加方形箱体的组合结构，底部法兰预留安装孔位，便于通过地脚螺栓或过渡底板固定在设备基座、地面预埋件或行走轴上。建模时需要重点确认底座外径、螺栓孔分布圆直径、安装面平面度以及底座与周边护栏、料盘、机床开门区域的安全间距，避免臂体在极限回转时与外围设备发生干涉。底座内部容纳一轴驱动单元、线缆通道和限位结构，外部轮廓做了加厚与加强处理，以承受大臂伸展时产生的倾覆力矩。

　　大臂与小臂是承载和传力的核心构件。二者均采用近似箱型截面的铸造式外形，侧壁过渡圆角饱满，既有利于减轻应力集中，也便于在实际制造中采用铸件或焊接件后进行机加工。关节处设置同轴的回转支承与驱动安装面，轴承位、止口和密封面在三维结构中需要保持明确的配合关系。大臂负责抬升和伸展，小臂负责拉近与避让，腕部则通过多轴正交布置实现末端姿态补偿，使工具能够在水平、垂直及倾斜面上灵活到达。

　　从运动边界看，选型和布局时不能只看臂展名义值，还要结合底座高度、关节零位、腕部长度和末端工具重量综合校核。大臂向前伸展时，末端最大工作半径决定上下料距离；臂体折叠时，最小干涉半径决定设备能否靠近机床或料仓布置。腕部翻转空间尤其需要关注，当夹爪夹持较大工件时，工件外缘会改变实际包络体，若仍按裸臂轨迹编程，容易在换姿过程中碰撞夹具或防护门。

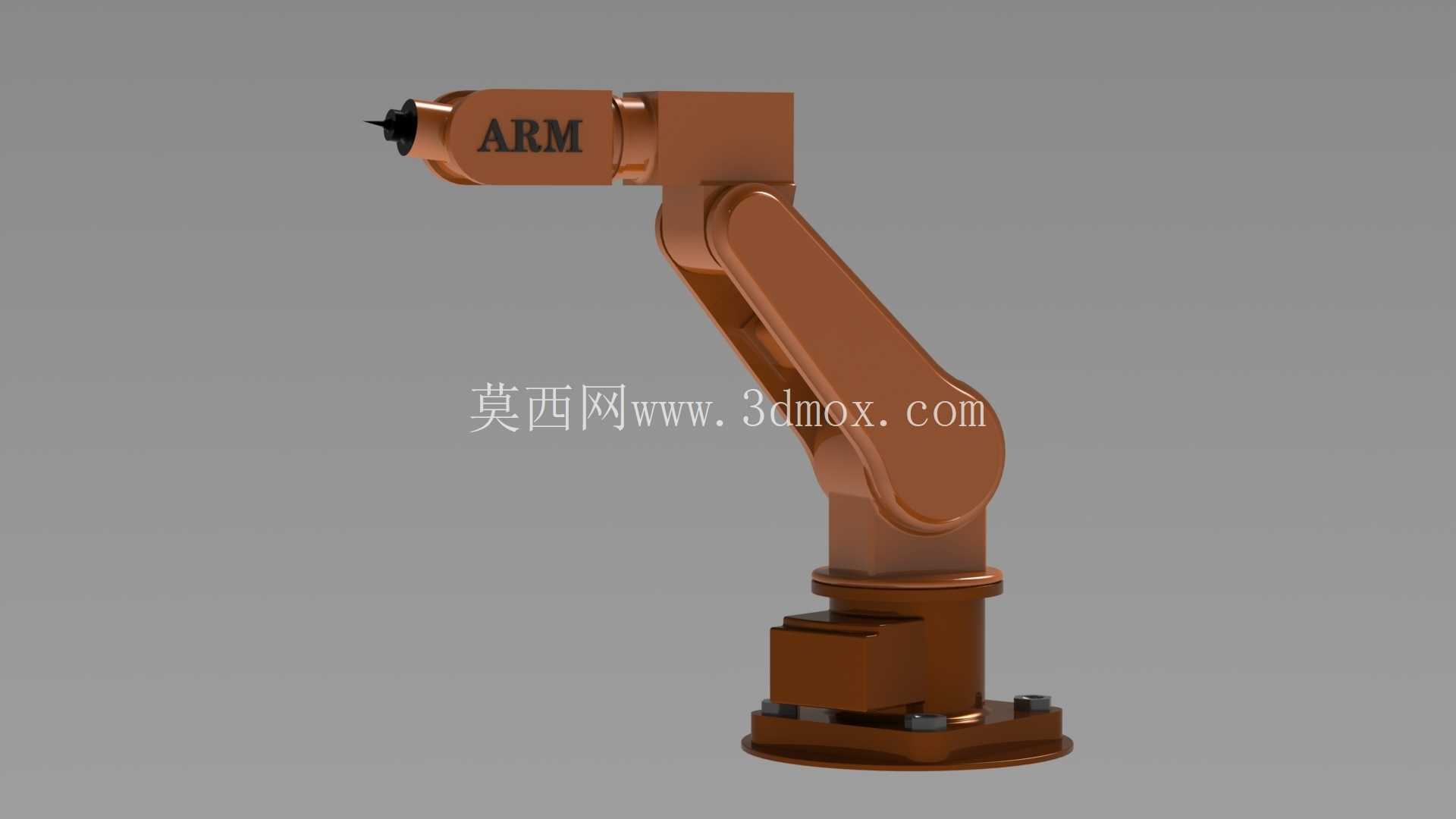

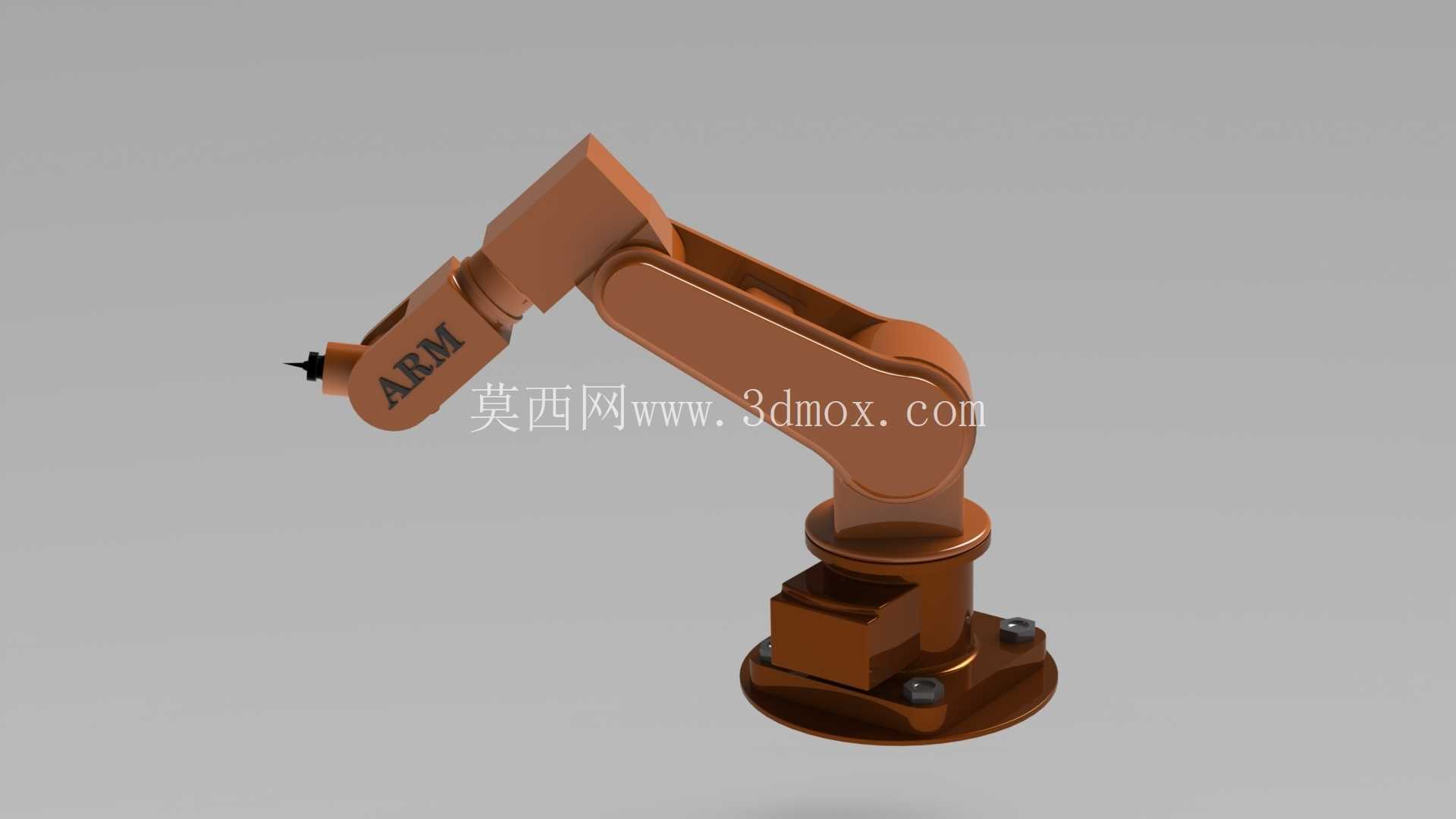

　　结构设计上，该模型将电机、减速器、关节壳体和外部护罩之间的层级关系表达得较清楚，适合用于机器人本体方案演示、工作站布局干涉检查以及教学实训。线缆走向沿臂体侧面和关节内腔规划，可减少外露拖链对运动空间的侵占；末端法兰保留标准连接界面，方便不同工具切换。整机外形紧凑，棕色涂装壳体突出工业设备质感，臂体上的标识区域也可作为产品系列铭牌或安全提示位置使用。

　　在实际工程应用中，机械臂的节拍、负载和精度并不只由驱动参数决定，本体刚性、安装基础、末端工具重心和工件姿态都会影响运行稳定性。建模阶段应把底座固定面、关节旋转轴、法兰端面和工具中心点作为关键基准，后续再据此导入运动仿真、可达性分析和现场布局。通过在三维环境中提前模拟取料、加工、放料和待机姿态，可以提前发现臂体与料架、机床、安全围栏之间的空间冲突，从而缩短工作站设计与调试周期。
