仿生瓢虫微型飞行侦察机器人结构

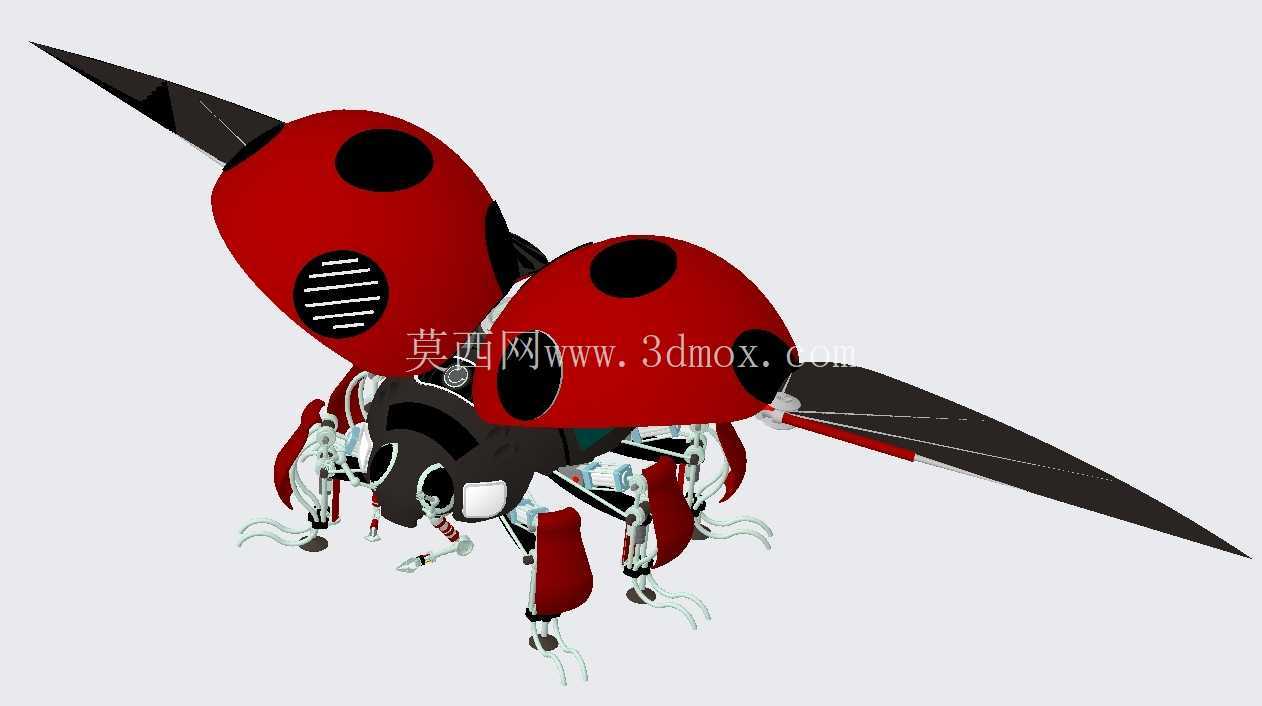

　　这款仿生飞行昆虫机器人的结构开发，核心出发点是弥补常规多旋翼无人机在狭窄、复杂、低扰动场景下的作业短板。整机以瓢虫为仿生原型，红色鞘翅搭配黑色斑点的外观并非单纯装饰，红色硬质鞘翅内部预留了传感器集成舱与微型控制板安装空间，斑点位置对应开孔可布置环境感知摄像头、温湿度采集模块或气体检测探头，既利用仿生外形降低作业时的生物惊扰，又实现了功能部件的紧凑整合。

　　从实际作业场景来看，这类微型飞行平台可适配三类典型工况：第一类是密闭空间巡检，比如大型仓储货架夹层、管道内部、农业大棚作物冠层下方，常规无人机尺寸过大无法进入，该机型依托小尺寸机身可灵活穿行，采集内部结构损伤、货物堆积、作物长势等画面数据；第二类是低扰动生态观测，野外昆虫观测、珍稀植物授粉监测场景中，仿生瓢虫外形不会引发本土昆虫的排斥或天敌攻击，可近距离记录生物行为；第三类是灾后搜救辅助，地震坍塌建筑的缝隙、火灾后的浓烟区域，人员无法深入，该机型可搭载微型摄像头与生命探测传感器，悬停在缝隙入口处回传现场画面，为救援路径规划提供依据。

　　功能特性层面，整机采用分体式动力布局，鞘翅下方隐藏的两对薄型扑翼为主升力部件，区别于传统螺旋桨推进，扑翼拍动产生的下洗气流更柔和，不会吹起现场粉尘、扰动细小物证，同时噪音水平远低于同量级多旋翼，适合需要隐蔽作业的场景。机身下部布置的多组仿生步行足是结构设计的亮点，足部采用多关节连杆结构，末端带微型钩爪，当飞行电量不足或需要定点长时间观测时，机器人可降落在墙面、树枝、管道表面，通过钩爪抓附固定，关闭扑翼动力仅维持传感器工作，续航时长可从纯飞行状态的数十分钟延长至数小时；步行足还可在狭窄空间内辅助爬行，遇到飞行无法通过的极小缝隙时，可收拢翅膀以步行方式挪动通过。

　　结构设计思路上，整机采用模块化分舱设计，头部为感知舱，集成主摄像头、近距离避障传感器与导航定位模块；胸部为动力舱，布置扑翼驱动舵机、传动齿轮组与核心控制板；腹部为能源舱，安装轻量化锂电池与电源管理模块；鞘翅为防护舱，既作为飞行时的气动稳定面，又可在降落爬行时收拢覆盖扑翼，避免翼面被障碍物刮破。所有关节连接位置采用轻量化工程塑料注塑件，主体承重结构使用碳纤维薄壁杆件，在保证结构强度的前提下控制整机重量，负载能力可适配10克以内的任务载荷，满足不同检测传感器的加装需求。

　　外形与安装边界方面，整机展开扑翼后的最大翼展控制在350毫米以内，机身长度（不含头部探测探头）约220毫米，鞘翅闭合状态下机身最大宽度80毫米、高度65毫米，可顺利通过直径100毫米的标准管道入口。作业时的周边安全预留距离需满足：翼面上下方各留30毫米空间避免拍动碰擦，机身前后方向各留50毫米空间满足转向与避障冗余；降落抓附时，步行足完全展开的最大跨度为120毫米，要求附着表面粗糙度不低于Ra6.3，无明显油污与松动碎屑，保证钩爪抓附可靠性。日常存储时鞘翅可完全闭合，整体轮廓与普通瓢虫标本接近，可放入专用便携收纳盒，外场作业携带无需大型储运设备，单人即可完成全套作业流程。

　　针对不同任务场景的改装也预留了标准化接口，腹部能源舱下方设置通用快装挂点，可快速更换摄像头模块、气体采样模块、微型温湿度记录仪等任务载荷，无需改动主体结构；扑翼驱动机构采用快拆设计，翼面出现磨损时可直接更换备用翼片，维护难度远低于传统旋翼无人机的动力系统。
