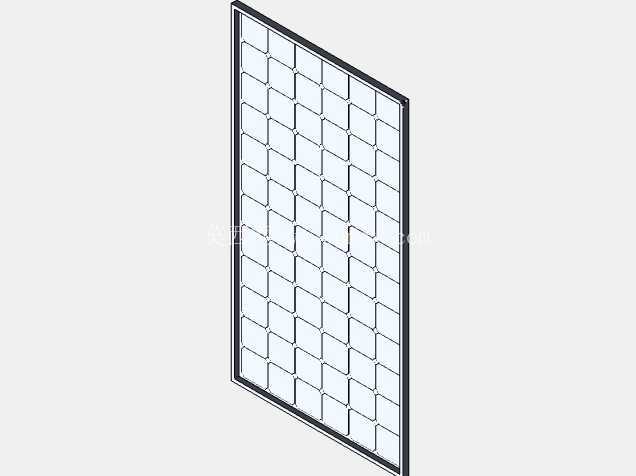

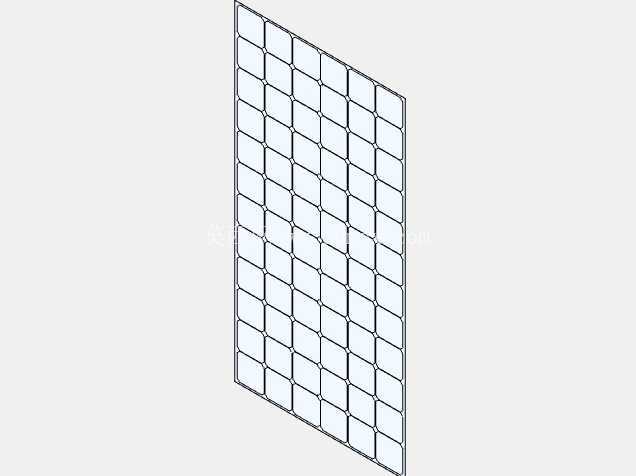

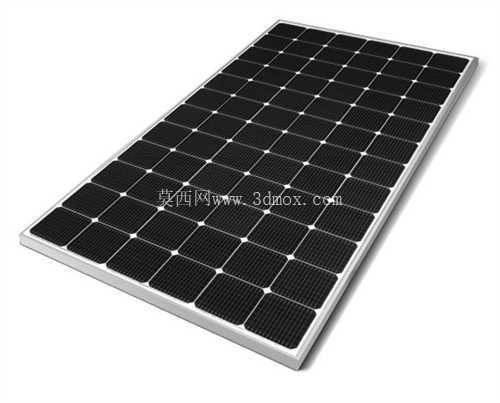

四百瓦单晶太阳能光伏板组件

　　单晶光伏板在分布式电站、厂区屋面、户用并网系统、离网储能配套以及临时供电场景中承担最前端的能量转换任务。现场布置时，它不是孤立存在的一块板，而是要与支架、压块、导轨、接地件、汇流线缆、逆变器或控制器共同组成阵列，因此三维建模不能只表现黑色电池片的外观，还要把边框承载、玻璃覆盖、背板封装、接线盒出线以及安装孔位这些会影响装配的边界表达清楚。

　　从实际用途看，该组件面向太阳辐照接收面，将光能转化为直流电能。单晶电池片具有较高的转换效率，板面采用规整的矩阵排布，片间通过汇流条形成串并联关系。外观上深色吸光面与银色铝制边框形成明显对比，边框既承担抗弯和抗扭作用，也为搬运、堆叠、固定提供结构基础。玻璃层位于受光侧，需要兼顾透光、耐候、抗冲击和表面自清洁；背板则负责绝缘、防潮和保护内部封装层。

　　结构设计的重点首先是层压封装。电池片本身薄而脆，直接暴露在风、雨、沙尘和温差环境下极易产生隐裂，所以模型理解上应把组件看作多层复合结构：表层玻璃、封装胶膜、电池片阵列、背部封装材料和外框共同受力。铝边框通常采用挤出型材，角部通过角码或连接件形成矩形框架，边框截面带有卡槽、胶位和安装边。卡槽用于容纳层压件，边缘密封则减少水汽渗入；外侧平面和底面需要考虑压块夹持、螺栓固定以及与支架导轨的配合。

　　安装边界方面，光伏板多为矩形薄板件，长宽尺寸决定阵列间距、支架跨距和屋面排布密度。建模时应保留板厚、边框高度、角部圆角或倒角、安装孔位置、接地孔位置以及接线盒凸出高度。若用于电站布置，还需关注组件之间的热胀冷缩间隙，不能把多块板按零间隙紧贴排列；若用于倾斜支架，还要结合风压、雪载和检修通道校核边框与压块接触区域。接线盒一般位于背板侧，线缆出口方向和连接器长度会影响桥架走线与组件串接顺序，这些细节在设备选型和施工干涉检查中都很关键。

　　从功能特性上看，四百瓦级组件适合在有限面积内获得较高装机容量。单晶电池片颜色深、栅线细密，表面在光照下呈现均匀网格；组件四角和边框需要避免尖锐应力集中，背板不能与支架金属面发生异常摩擦。搬运过程中，长边受力比短边单点抬升更合理，这也提示模型在结构表达时应体现边框连续性，而不是将外框做成简单装饰片。

　　对于三维设计人员，制作此类模型时可按“层压件—边框—接线盒—安装接口”的顺序建立参数关系。板面电池片阵列适合用规律阵列表达，但不能忽略片间间距、汇流条走向和边框内缘留白；铝型材截面应体现卡槽深度与壁厚，角部连接位置要留出装配空间；接线盒需突出背板，并给出线缆引出方向。若模型用于场景展示，可进一步加入支架导轨、中压块、边压块和接地符号，使光伏组件从单一产品扩展为可安装、可检修、可排布的工程系统。

　　在商业屋顶项目中，这类组件常按南向或最佳倾角成排铺设，前排遮挡会直接影响后排发电，因此外形尺寸和安装高度不仅是几何参数，也关系到阴影分析。在牧区、海岛、监控基站等离网场景中，组件还要与蓄电池、控制器和逆变设备配合，板面维护通道、线缆弯曲半径以及抗风紧固方式都需要提前在三维布局中确认。总体而言，光伏板的设计价值不只在于单片发电效率，更在于封装可靠性、安装适配性和长期户外环境下的结构稳定性。
