三节18650锂电池卧式固定卡座

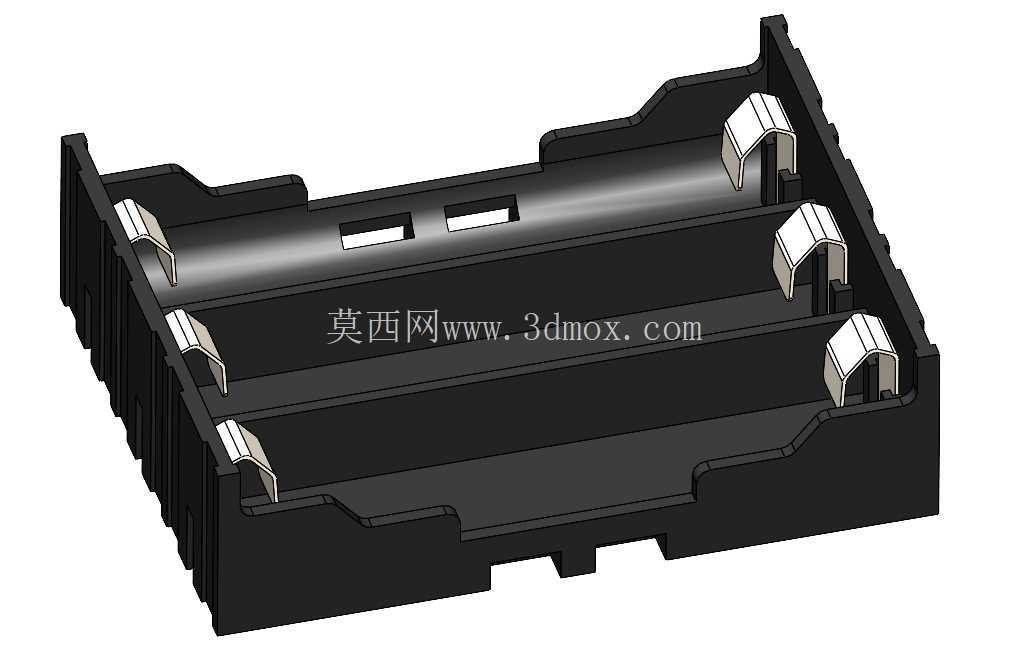

　　在做便携仪器、小型工控板、户外手持终端这类需要内置圆柱锂电的项目时，电池的固定与电极引出往往是结构件里最容易被忽视、却又直接决定整机可靠性的一环。这款三节并排18650电池卡座，正是针对板载安装场景设计的成型固定件，整体采用卧式三槽布局，可同时容纳三颗18650圆柱锂电池，槽体沿长度方向平行排布，电池轴向与安装板平面平行，能有效压低整机在垂直方向的堆叠高度，对厚度受限的扁平外壳尤其友好。

　　从结构思路上看，卡座主体为一体成型的绝缘基座，材质取向偏向具备一定弹性与阻燃特性的工程塑料，依靠槽壁自身的形变把电池径向抱紧，避免运输和跌落过程中电池在槽内窜动。槽底与侧壁预留了多道减重与让位缺口，既减少了成型时的材料堆积、降低缩痕风险，也为电池散热留出了空气流通的间隙。基座两侧及端部设计了带卡扣特征的安装边，底部伸出若干定位柱与卡扣脚，可直接压入PCB或安装板上对应的预制孔位，实现免螺丝快速装配，这对产线批量组装的节拍控制很有价值。

　　电极接触部分采用金属弹片方案，每节电池的正极端对应拱形弹性触片，负极端同样由弹片承接，弹片通过插装或嵌件方式固定在基座端部，焊接脚穿过安装板后与电路板焊盘连接。拱形弹片的行程设计兼顾了电池长度公差与接触压力：压力过小会在振动工况下出现瞬断，压力过大则装入困难、长期使用后塑料槽口产生蠕变。三槽独立触片的布局也方便工程师按串并联需求在PCB上自由走线，无论是3S串联提升电压，还是1P3并联扩充容量，都能在板级直接完成汇流。

　　外形与安装边界方面，基座长度按18650电池轴向尺寸加上两端弹片压缩余量确定，宽度覆盖三节并排的外径并计入槽间壁厚，高度方向基本与电池直径持平，仅在弹片拱起处略有抬升。设计时需在安装板上为底部卡扣脚、定位柱以及弹片焊脚预留对应孔位，卡座四周要留出电池装入的操作空间，端部不能被外壳筋位顶死，以免弹片失去压缩行程。槽口边缘做了导向倒角，电池斜插即可滑入到位，维修更换时也能从开口侧顺利取出。

　　实际选型应用中，这类卡座常见于便携式检测仪表、无线传感节点、小型UPS后备模块、机器人主控电源以及教学实验平台。相比用绑带、泡棉胶或自制钣金夹固定电池，成型卡座在绝缘隔离、电极对位、防反装结构和抗震性能上都更可控：槽体之间的隔断筋避免了相邻电池外皮磨损后短路的风险，端部弹片的统一位置保证了焊接一致性，板载固定方式也让电池组与主板成为一个整体，在整机跌落时不会拉扯引线。建模时需要重点核对18650电池的实际直径与长度公差、弹片的自由高度与压缩力曲线、卡扣脚的插拔力，以及塑料件在壁厚过渡处的拔模角度，确保开模或3D打印验证时装配顺畅、接触可靠。
