移动式双葫芦龙门起重吊运设备

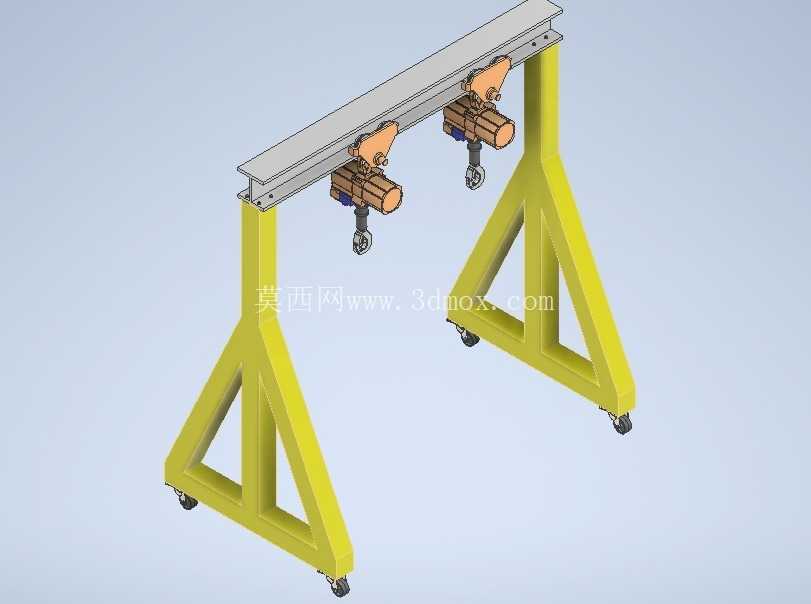

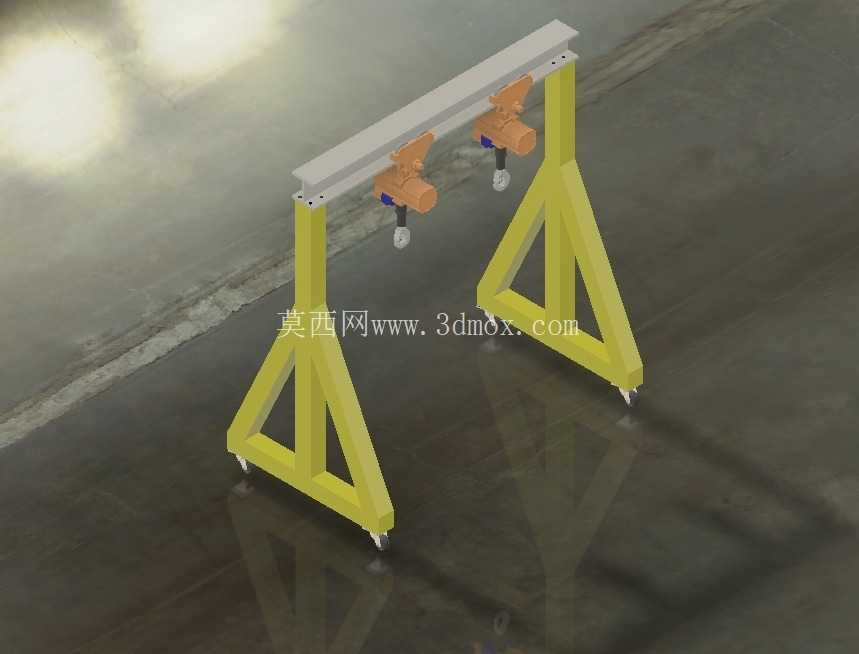

　　车间内部的重型工件转运，往往不适合长期占用固定桥式吊车，也不能完全依赖叉车完成窄通道内的垂直起吊。这套移动式龙门架正是围绕这类工况展开：两根A形支腿承担整机竖向载荷，顶部横梁作为电动葫芦的运行轨道，底部配置万向脚轮，使设备能够在平整混凝土地面上短距离推移，适用于机加工车间、维修工段、装配工位和仓储区域内的模具、轴类、箱体、焊接组件搬运。

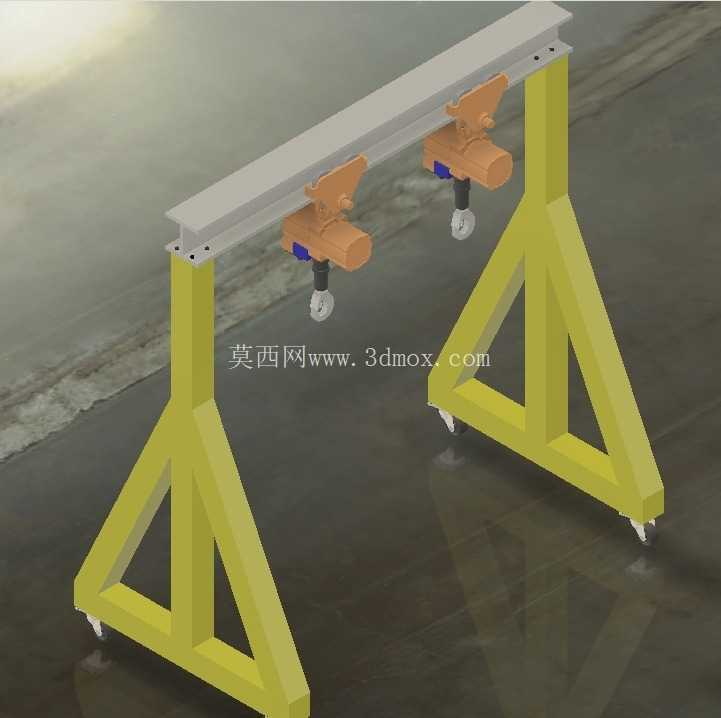

　　从结构受力看，支腿没有采用单薄直立柱，而是做成三角形桁架式轮廓。上窄下宽的布置能够扩大支撑底边，降低起吊偏载时的倾覆风险；斜向撑杆与内侧竖杆共同形成封闭传力路径，吊重经葫芦车轮传到横梁，再由横梁两端传递至支腿顶部，最后沿支腿杆件分散到脚轮和地面。相比纯板焊箱形腿，这种形式在同等侧向稳定性要求下减少了封闭箱体的材料用量，也便于在三维环境中检查杆件之间的干涉关系。

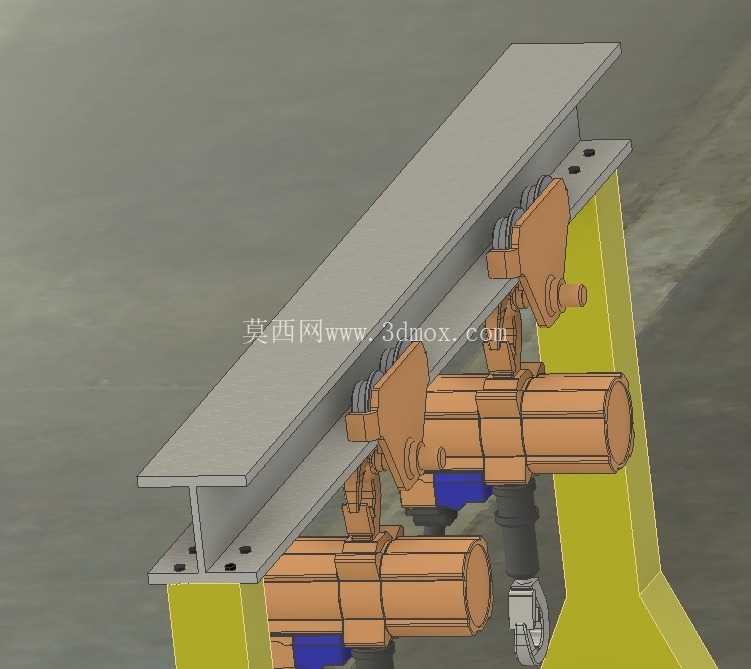

　　横梁采用平直梁体，上侧或翼缘区域预留葫芦运行导向面。模型中布置了两套电动葫芦，吊钩下垂位置相互独立，可在单根横梁上形成两个吊点。实际使用时，双吊点并不只是提高起重能力，更重要的是改善长形工件的姿态控制：吊运长梁、床身、焊接框架时，可通过两个吊钩分担载荷并调整高差，减少工件在空中单点旋转的风险。若两套葫芦同步使用，还应在工艺规程中限制单钩载荷、两钩间距和横梁局部轮压，避免集中载荷靠近支腿端部时产生附加扭转。

　　电动葫芦部分包含运行小车、起升机构、卷筒或链条收纳区、吊钩组等结构。吊钩位于葫芦下方，钩口与滑轮组配合完成垂直起升；葫芦本体沿横梁方向移动，支腿底部脚轮则提供整机纵向或横向换位。需要注意的是，带载移动龙门架与空载推移完全不是同一类安全边界：带载时应控制地面坡度、脚轮承载等级、推移速度和工件摆动，常规设计更常见的方式是先将设备推到作业点，锁紧或支垫脚轮后再起吊，作业完成后落钩、卸载，再进行整机移位。

　　外形边界方面，这类设备的高度由吊钩所需净空、葫芦自身高度、横梁截面和支腿下方安全距离共同决定。宽度方向则要同时满足工件通行、脚轮支撑跨距和车间通道限制。若在现有厂房内选型，不能只核对横梁下净高，还应检查吊钩在上极限位置时工件底部能否越过工装台、运输小车或设备基础；脚轮外缘旋转半径、支腿斜撑最低点、葫芦电缆或链条下垂弧度，都属于建模时容易遗漏的安装边界。

　　设计思路上，横梁与支腿宜采用可拆卸或分段连接，以便运输和现场组装。连接区域通常是整机刚度控制重点，需要承受剪力、弯矩和起制动冲击，不能仅按静态重力载荷简单估算。脚轮安装板、支腿底梁和斜撑交汇节点应保留足够的螺栓布置空间和焊接可达性。若设备需要频繁在不同工位间转移，脚轮的选择要兼顾承载、转向和制动；若定位后长期承担重复吊装，则可增加可调支脚，让轮组在作业时脱离主要承载，提高稳定性。

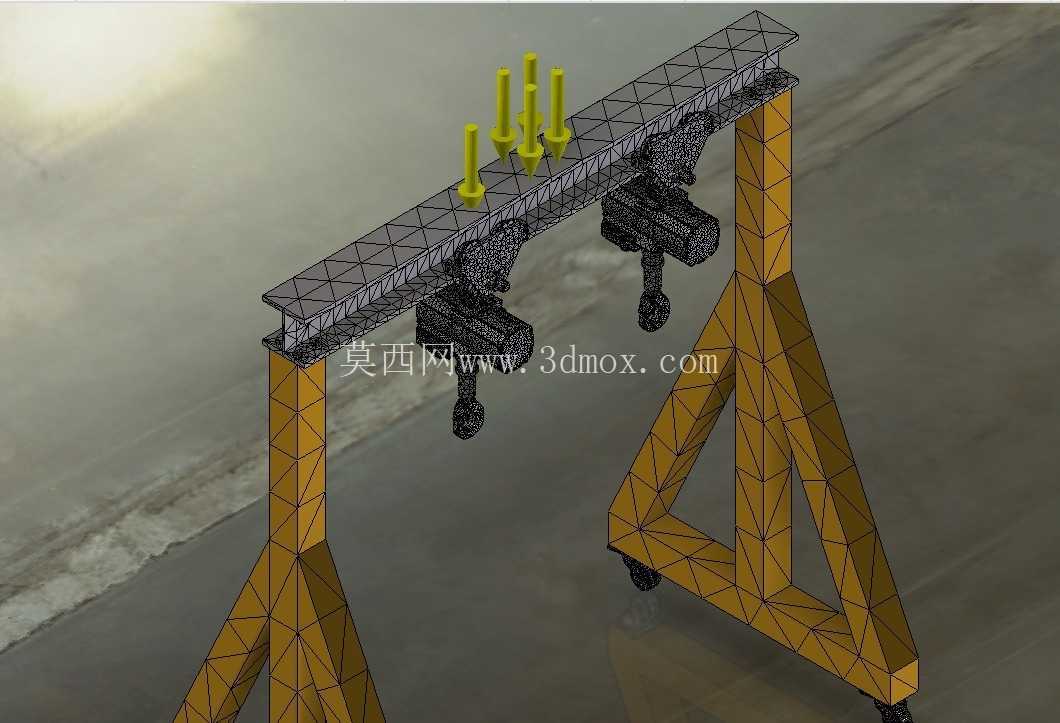

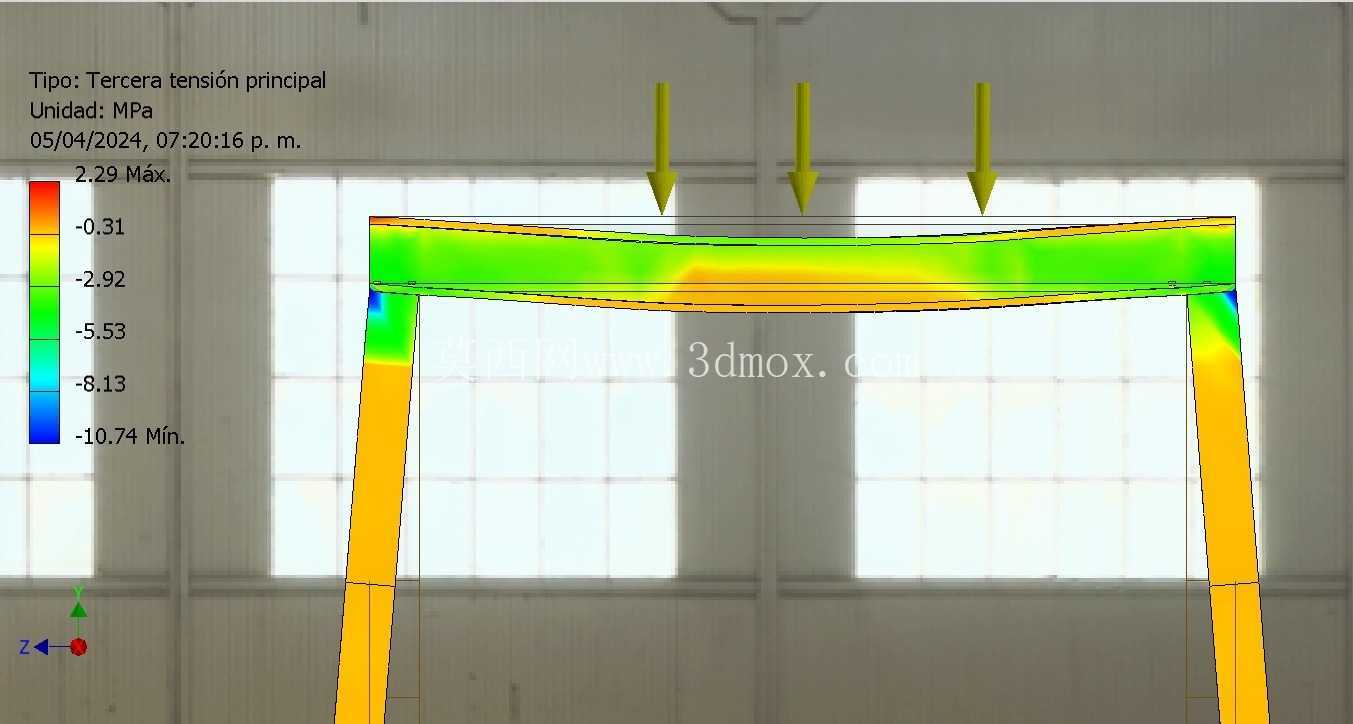

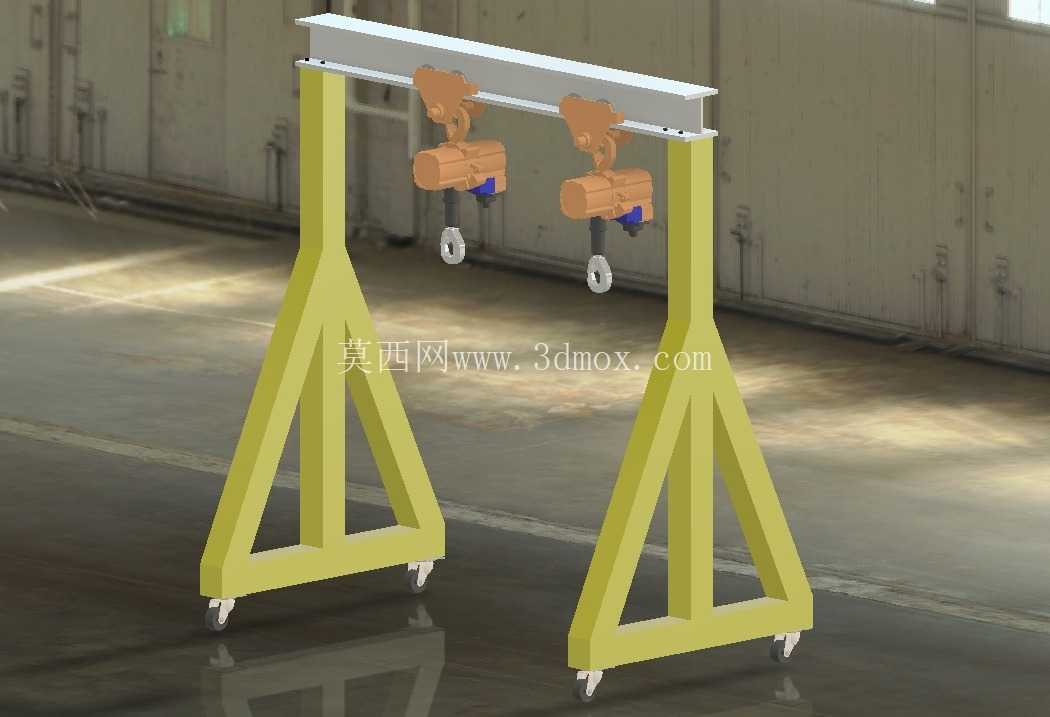

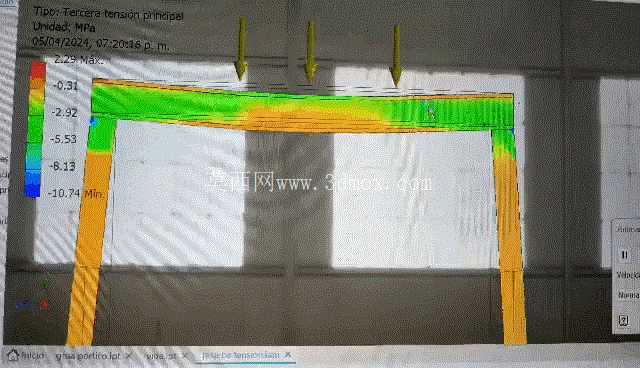

　　在三维建模过程中，应重点验证葫芦运行至横梁中部和靠近端部两类极限位置。中部工况考验横梁最大挠度，端部工况则影响支腿偏心受压和脚轮载荷分布。双钩同时起吊时，还要模拟工件重心不在两钩中点、吊索长度存在偏差、工件起升瞬间产生动载系数等情况。对于渲染展示而言，模型清楚表现了A形支腿、横梁、葫芦、吊钩和脚轮的空间关系；对于工程落地而言，仍需结合额定起重量、材料截面、焊缝等级、轮组规格和现场地面条件进行详细校核。

　　该设备的价值在于把固定起重设施的垂直吊运能力，转化为可在车间内部灵活布置的临时工位装备。它不追求复杂自动化，而是通过简洁的门式承载框架、双葫芦吊点和移动底轮，解决中等重量工件在装配、维修、模具更换和工序转运中的抬升问题。结构形式直观，制造门槛相对可控，但安全边界集中在稳定性、节点强度和作业规范上，这些也是结构设计人员在数模深化时必须优先落实的部分。
