车间板材分层存储钣金料架结构

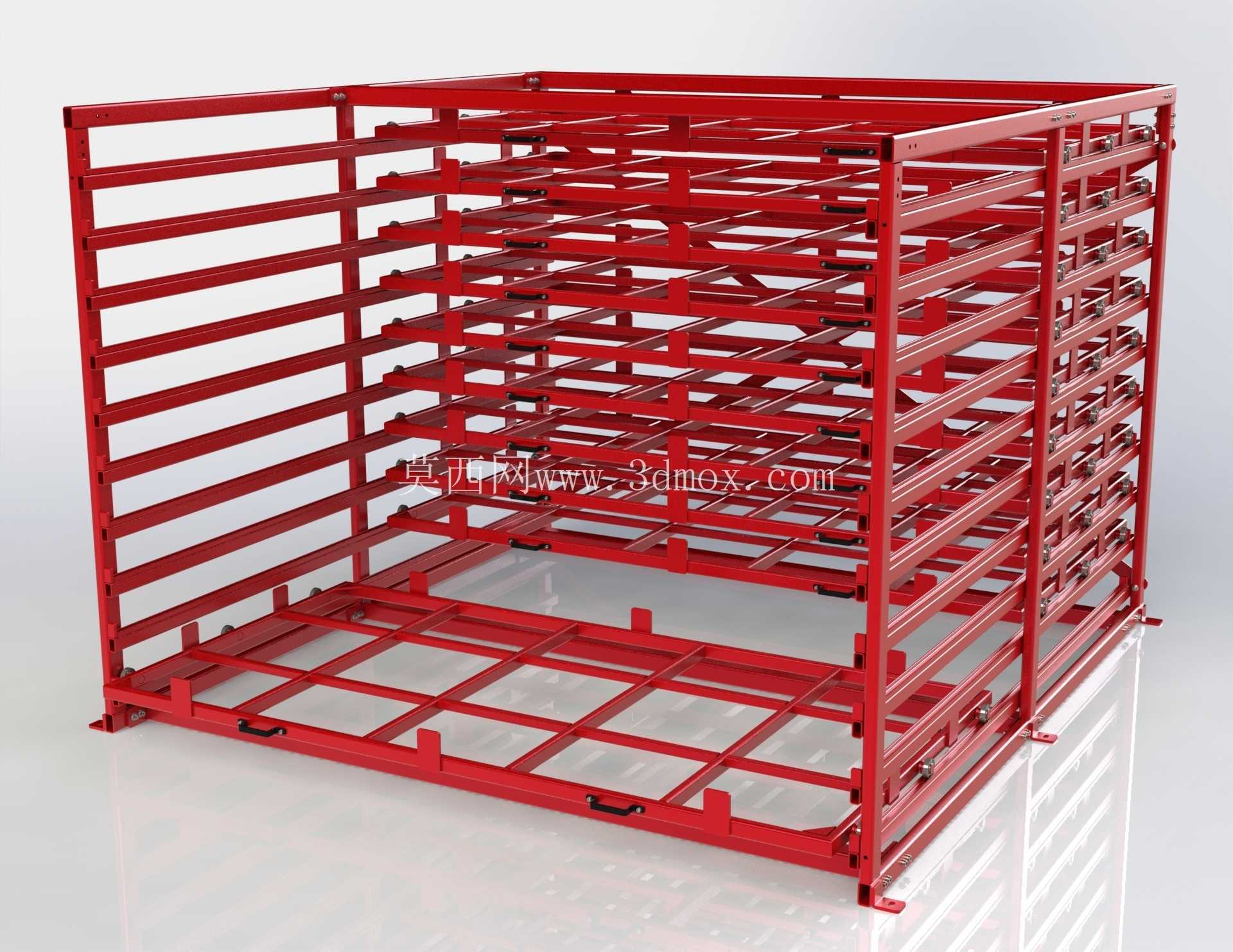

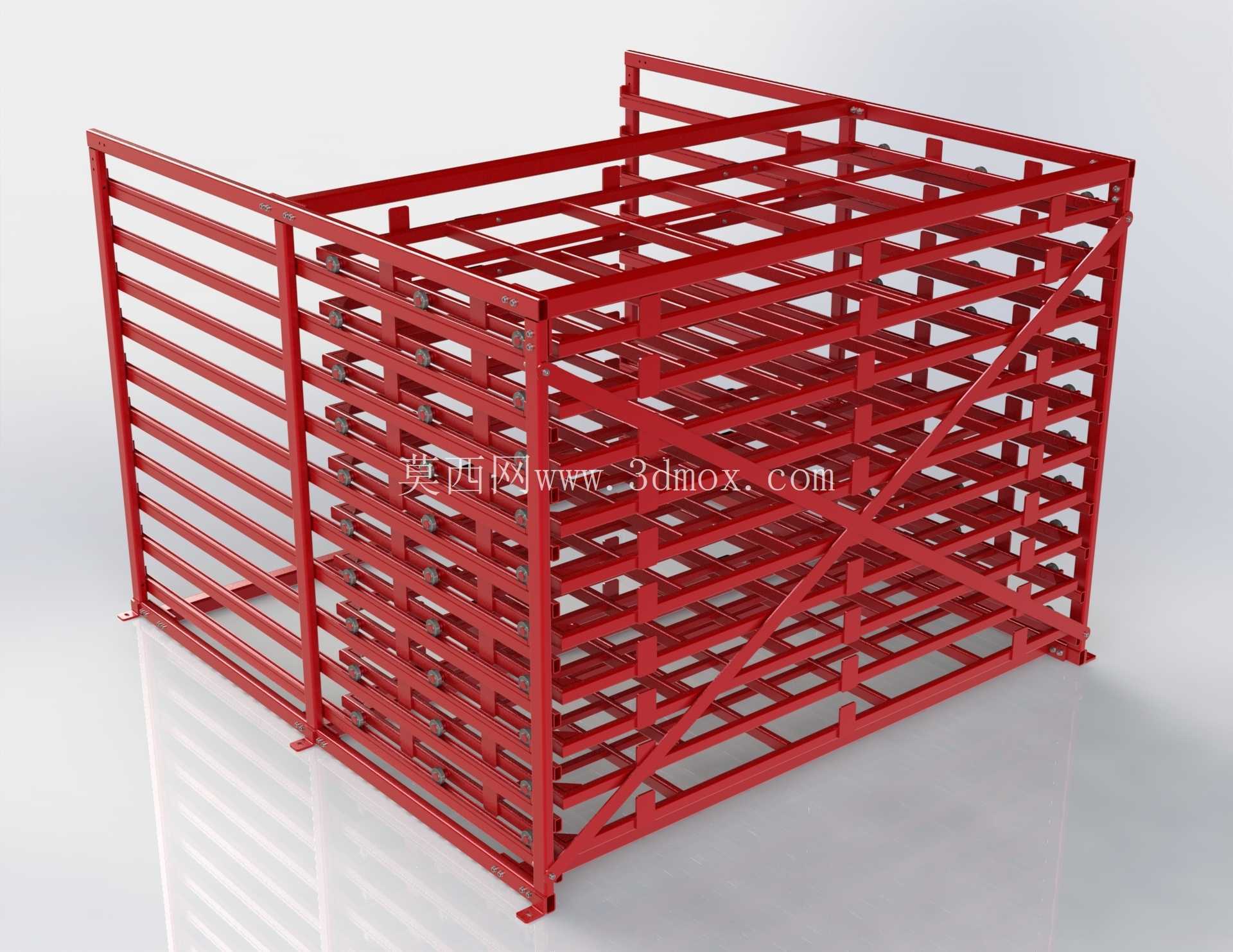

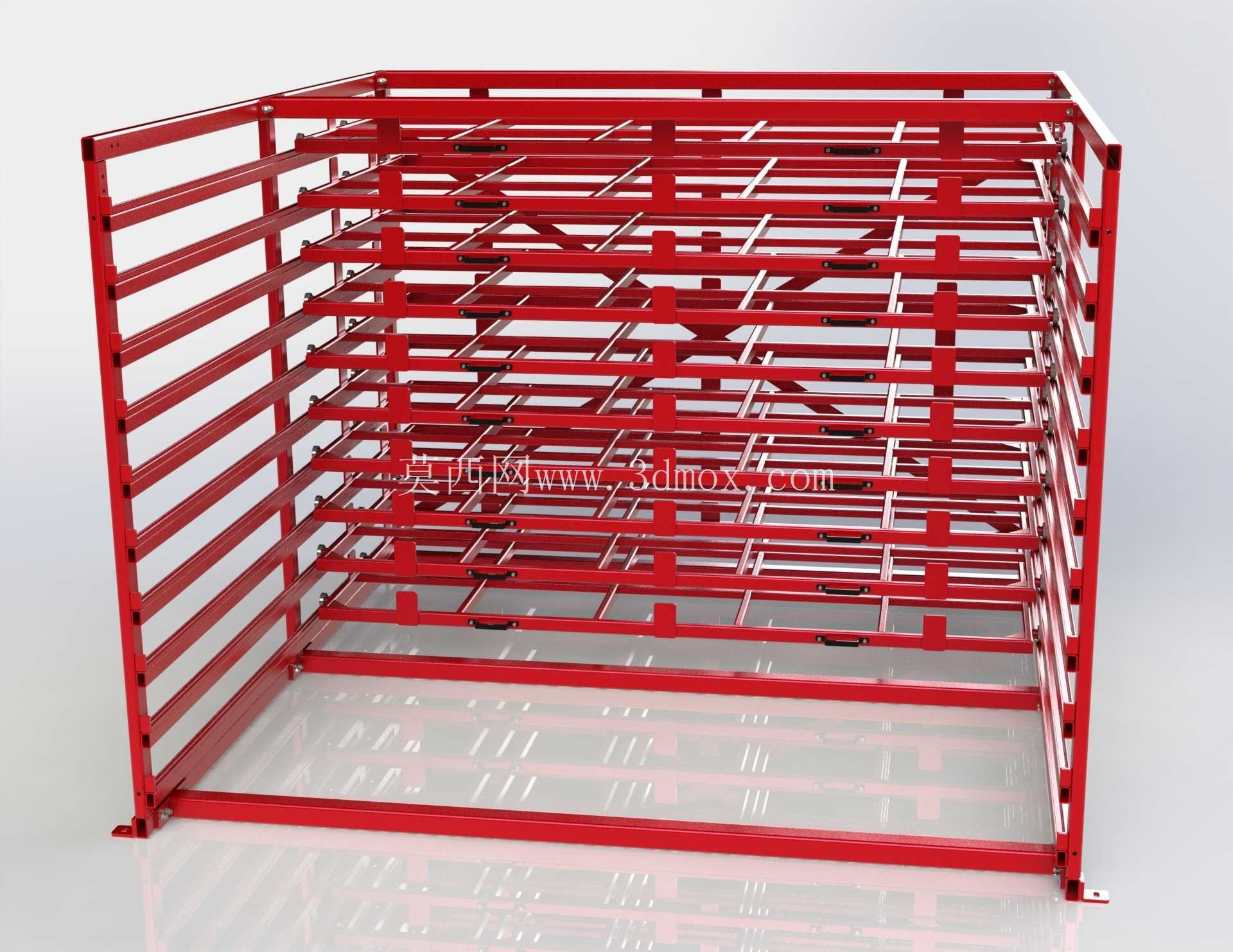

　　这套红色框架式钣金料架主要面向金属板材加工车间的原料暂存与工序间周转场景，常见于激光切割、折弯、冲压以及钣金成型工段。现场板材如果直接平铺堆放，取下层料时必须反复倒垛，既占用叉车作业时间，也容易造成板面划伤、边角磕碰；多层分格结构把不同规格、不同批次的板料按层分隔，配合气动起重装置或真空吊具，可以从架体侧向逐层取放，减少人工翻料动作。

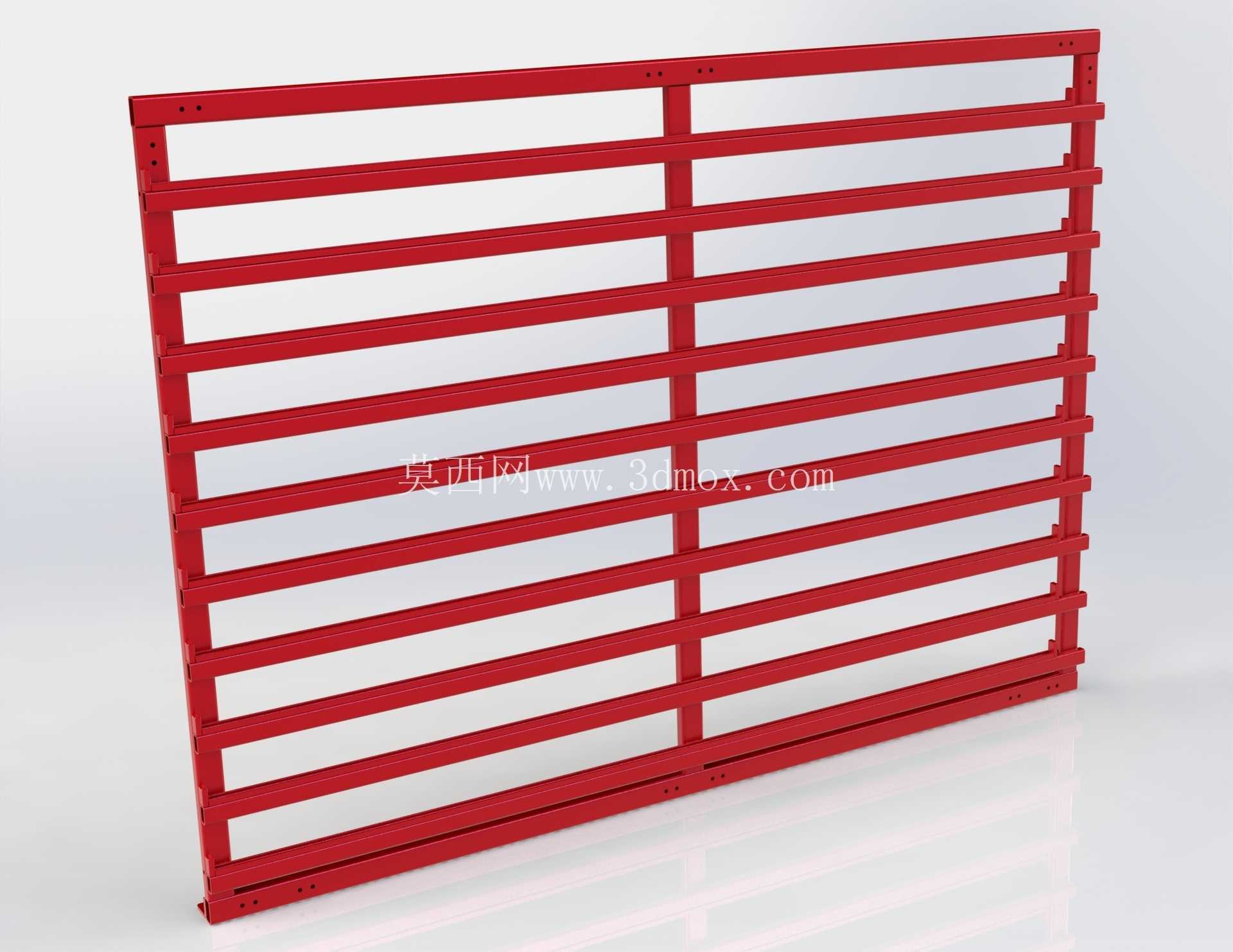

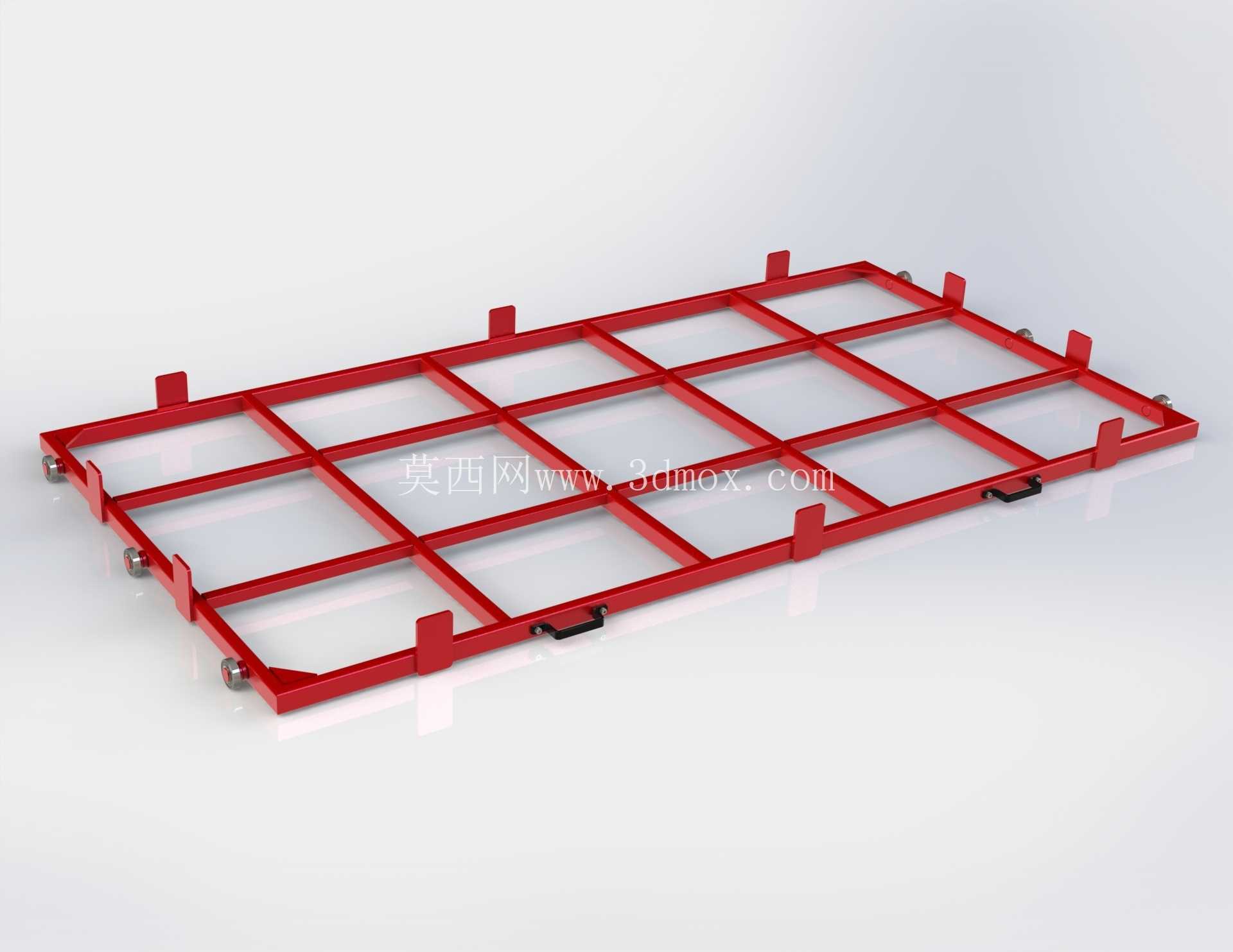

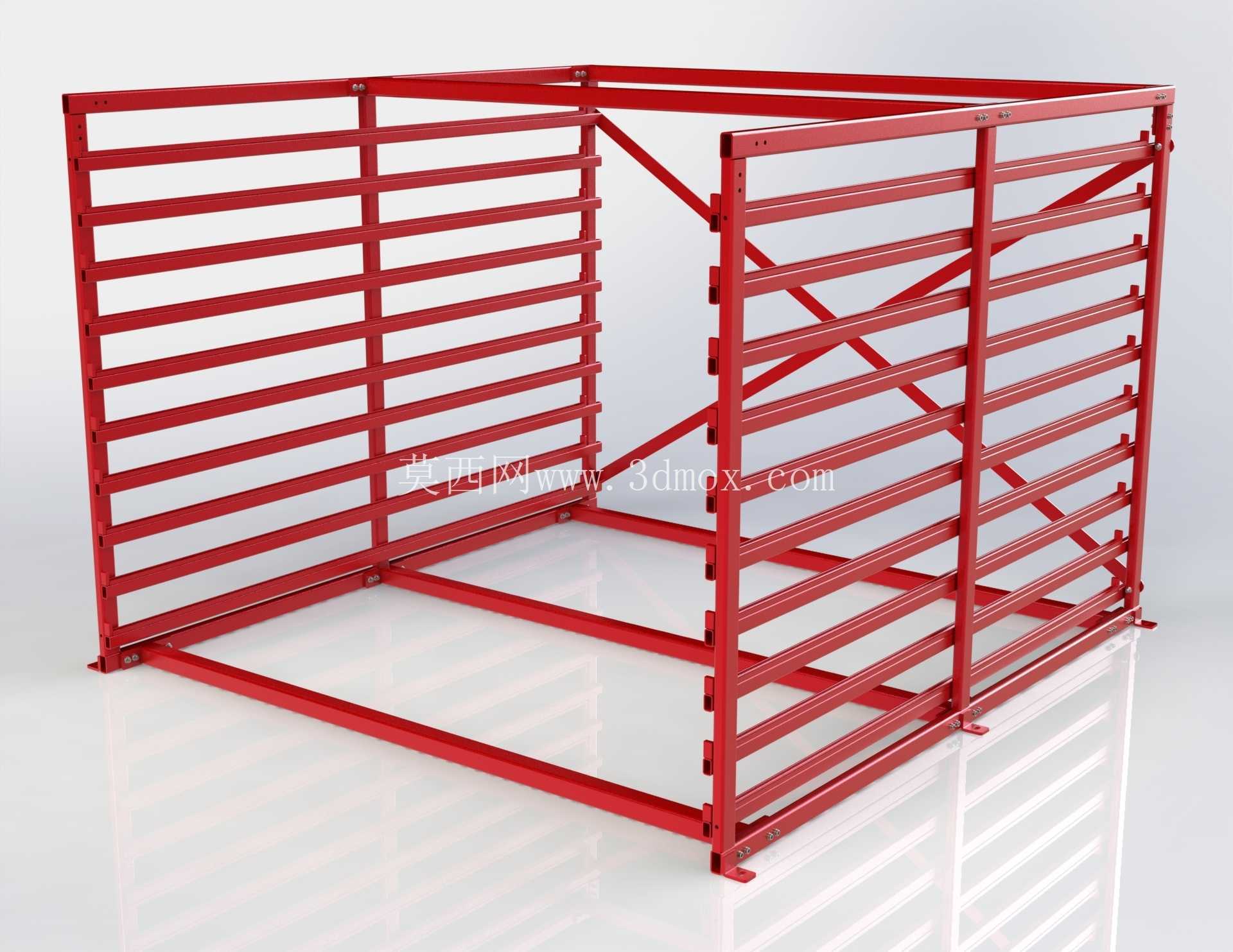

　　从结构组成看，架体采用矩形钢管与折弯钣金件焊接成型，外侧由立柱、纵梁和多层水平挡杆形成笼式围护，底部为承托格栅，层间留出供吊具进入和板材抽拉的空间。挡杆并非简单装饰，而是限制板材在存放和搬运过程中侧向窜动；底部分布的支撑脚将整体载荷传递到地面，同时让叉车位或清扫空间得以保留。架体端部和侧面的开口方向需要结合车间通道布置，保证吊具运行轨迹不与立柱干涉。

　　尺寸边界上，该料架针对2500×1250mm常规板材设计。机架部分的有效宽度约2596mm、长度约1346mm，单格承载按1000N考虑；外框架宽度约2747mm、长度约2870mm，框架最大承载同样按1000N校核，整体作业负载可按10kN级别进行现场评估。建模或选型时不能只核对板材名义尺寸，还要把板垛厚度、吊具吸盘厚度、起吊后板材下垂、人员操作余量以及叉车通道宽度一并纳入。架体落地后应关注地面平整度，若长期放置在切割平台附近，还要避开废渣堆积区和电缆拖链路径。

　　设计思路上，这类料架强调“轻框架、大开口、强约束”。立柱承担竖向压弯，纵向连梁提高整体扭转刚度，水平栏杆形成侧向防护；底部格栅既要托住板边，又不能完全封死，以便观察料位、清理氧化皮和切割渣。杆件间距需要根据板材最小宽度、板厚和挠度确定，过密会增加重量与成本，过疏则可能导致薄板中部下垂或板边滑脱。对于不锈钢板、铝板等表面质量要求高的材料，可在接触位置增加非金属衬垫，避免硬摩擦产生划痕。

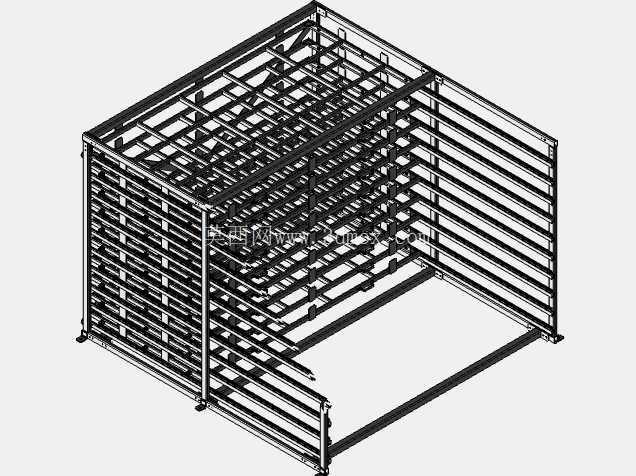

　　在三维建模阶段，架体适合按焊接组件拆分：先建立地脚与立柱基准，再铺设底部承托网格，随后安装纵向主梁、侧向挡杆和端部限位件。装配时应检查各层开口是否一致，吊具进入方向是否存在横梁遮挡，板材满载后重心是否落在支撑脚范围内。工程图输出时需重点表达杆件规格、焊缝位置、地脚板尺寸以及现场安装间隙；若用于方案评审，还应补充板材取放动作示意，说明料架与气动起重机轨道、真空吸盘吊具之间的配合关系。

　　实际使用中，该结构不适合作为高位密集仓储货架，它更贴近车间工位旁的板式材料周转架。其优势在于通透、可视、取料直接，制造方式以切割、折弯和焊接为主，维护时可对磨损挡杆、变形底脚进行单独更换。布置时应让长边或取料面朝向起重设备运行方向，并在架体周边保留板料吊装回转空间；多台并排使用时，还要统一立柱间距和层高标准，便于不同班组按料号、材质和厚度进行定置管理。
