工业门体自动铆接生产线结构设计

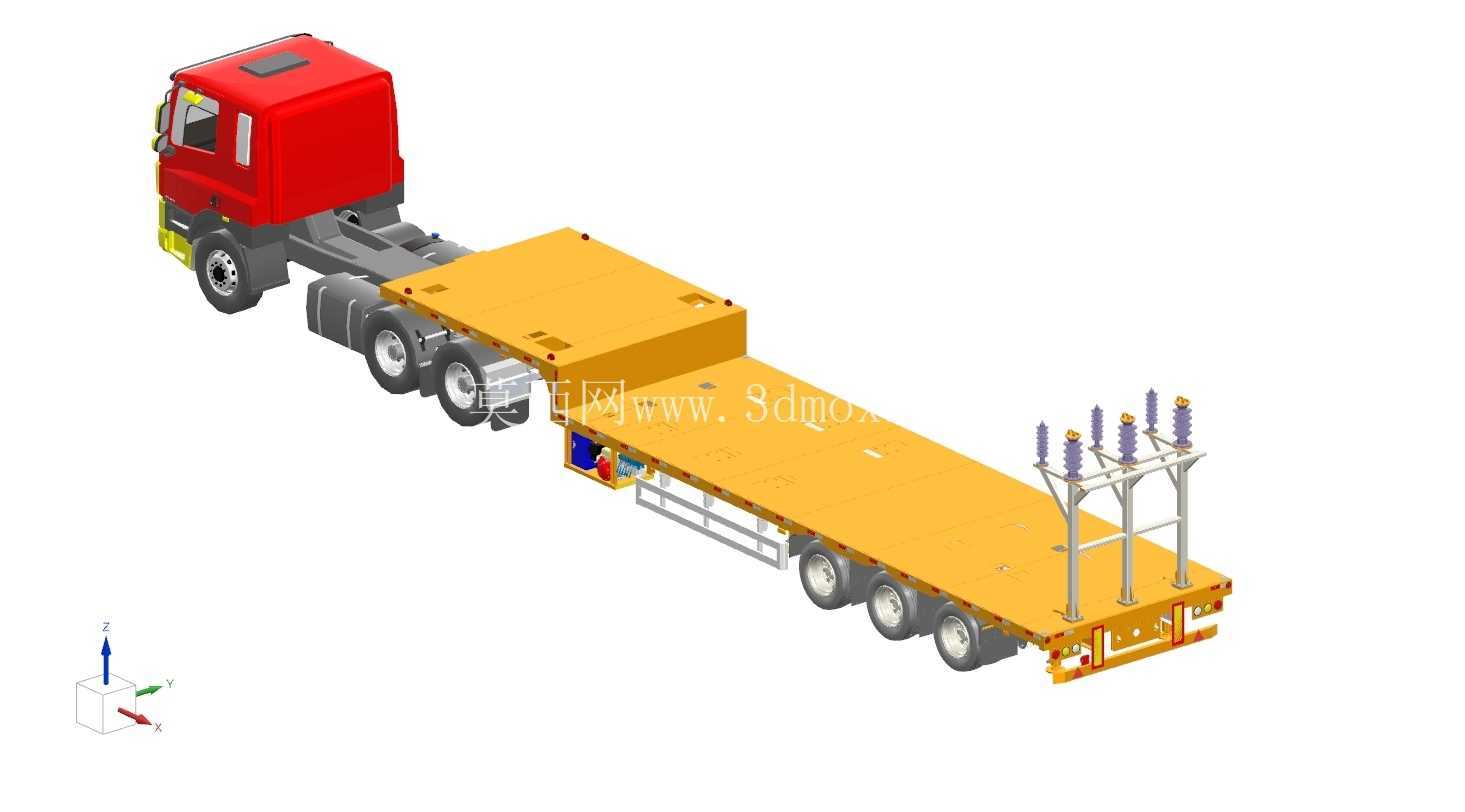

　　该套三维结构围绕工业门体在自动铆接生产线上的装卸、定位、输送与末端铆接作业展开，整体以长距离平板承载平台为核心，配合牵引转运单元、侧边定位组件、末端门体支撑框架以及铆接执行区域，形成一条可用于大型门板类工件流转的自动化装配线。工程场景中，工业门体通常具有长度大、板面薄、孔位多、铆接点分布跨度大的特点，若采用人工搬运和逐点铆接，不仅节拍不稳定，还容易因工件翘曲、定位偏差造成铆钉孔错位或门板表面压伤。该结构将工件承载、姿态约束和铆接作业集中在同一线体逻辑内，使门板从上料、移动、夹紧到铆接完成的过程更连续。

　　从实际用途看，线体中部的大面积黄色平台承担主要承载任务，平台表面预留了多处安装孔、减重孔和边梁连接位置，可根据门体规格更换定位块、支撑条或柔性夹具。平台下方布置纵梁与横梁形成框架式承托，既控制板面自重，又保证长尺寸工件通过时不会出现明显挠曲。平台侧边设置护栏、走台和管线安装空间，方便现场维护人员检查气路、电缆和传感器位置。对于门板这类外表面质量要求较高的工件，承载面与定位件在设计时需要重点考虑接触材料和压紧方式，避免硬接触导致划痕，也防止夹紧力集中造成局部凹陷。

　　线体末端的门形支架用于建立铆接作业的空间基准，支架上布置多组竖向执行元件和连接构件，可对应门体上部若干铆接点。该区域的设计思路不是单纯堆叠机构，而是先依据门体铆接点的高度、间距和法向方向确定作业坐标，再反推支撑立柱的跨距、横梁高度以及执行元件的安装面。立柱之间需要留出足够的工件通过宽度，顶部结构则要承受铆接时的反力，因此柱脚与平台框架的连接位置采用加强板和多点固定，使冲击载荷能够向下方纵梁分散。对于需要机器人参与取放或铆接的工位，周边还应保留机器人臂展空间、安全防护距离以及维护通道，不能只按静态装配尺寸布置。

　　牵引转运部分采用专用车辆式底盘思路，车头与平板承载区分离表达，便于理解工件在厂区或车间内部周转时的连接关系。底盘下方的多轴轮组承担重载运输，轮距、轴距和转向边界决定了生产线在厂房内的转弯半径和通道宽度。平板与牵引单元之间的连接区需要承受牵引、制动和转弯时产生的复合载荷，铰接位置的高度会直接影响平板在坡道和不平地面上的姿态。若该线体用于固定车间，可将转运底盘理解为工件进入自动铆接区前的载具；若用于厂区间转序，则平台上的锁紧点、绑扎点和限位挡块都需要纳入结构校核。

　　在外形尺寸与安装边界方面，这类设备的关键不只是单机长宽，而是全线联动后的占地轮廓。长平台沿工件输送方向延伸，两侧需预留人员操作、夹具切换和设备检修空间；末端门架高度要高于门体立边及铆接枪的运动包络，同时还要避开厂房梁柱、照明和起重设备。平台对地高度、轮组最低点、牵引连接高度以及门架立柱外沿，均会影响运输和现场安装。基础布置时应确认地面承载能力，尤其在轮组压过区、门架柱脚区和铆接冲击区，需要避免局部沉降造成定位精度漂移。

　　结构细节上，平台边梁采用连续承载形式，横梁按受力跨度分布，端部设置连接座和缓冲限位，使工件进入工位后能够被可靠阻挡。侧边附属构件包含气动三联件、阀组安装位和线缆托架，说明执行机构的动力源与控制接口已在三维布局中同步考虑。铆接点附近的支撑不能与铆钉轴线干涉，支撑面应尽量靠近铆接位置，以减少门板在压铆瞬间的弹性变形。对于多品种门体混线生产，定位组件宜采用可换型或可调式设计，通过孔阵、滑槽和快换支架适应不同宽度、高度和孔距，而不是将所有支撑焊死在单一位置。

　　从建模表达来看，该作品把载具、平台、门架、执行元件和周边辅助件放在同一装配环境中，能够直观检查工件流向、机构干涉和维护空间。结构设计人员可在此基础上继续细化铆枪压头形式、夹紧顺序、检测开关位置和安全围栏范围；设备选型人员可依据门体重量、铆接力和生产节拍校核平台刚度、执行元件行程以及牵引承载能力。整体方案强调的是大型门板类工件在自动铆接工序中的稳定承载与精确定位，使长尺寸薄壁工件在连续流转过程中保持姿态一致，为后续自动化铆接提供可靠的机械基础。
