内螺纹直通式手动球阀结构设计

项目分类:阀门 发布时间:2024-11-25 ID:807987
  • 内螺纹直通式手动球阀结构设计

  在工业流体管路系统里,截断类元件的选型往往直接决定整条管线的维护效率与运行可靠性,这款两端内螺纹连接的手动球阀,正是面向中小口径水、气、低压油类管路开发的通用控制部件。从现场使用场景来看,这类结构大量出现在车间冷却水支路、气动系统总进气端、小型液压站回油管路、暖通给排水分支以及实验台流体管线中,承担全开全关的通断控制任务,并不适合做长期节流调节——球体密封副在半开状态下长期受介质冲蚀,很容易出现密封面划伤、内漏量上升的问题,这也是结构设计阶段首先要明确的使用边界。

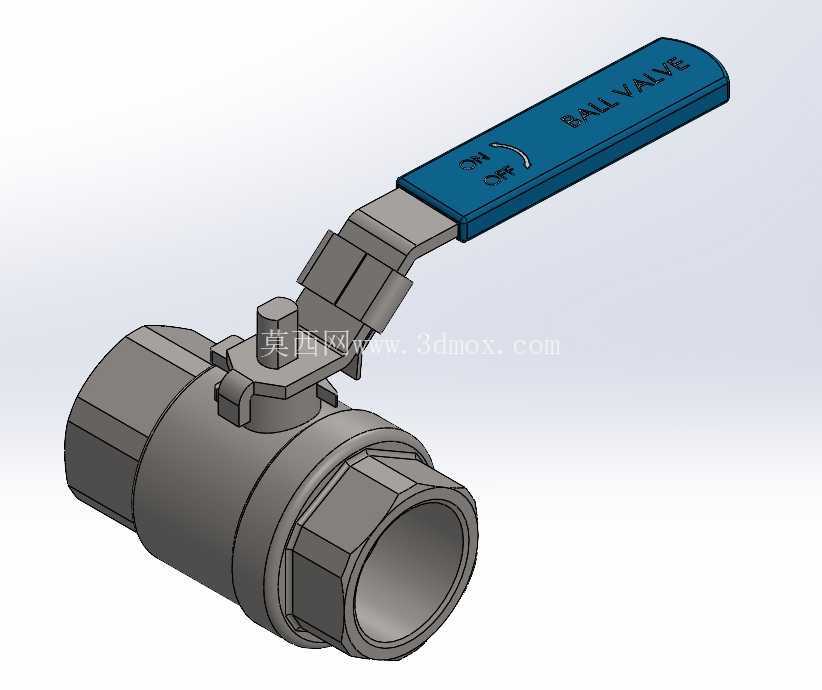

  从核心结构逻辑拆解,整阀采用最成熟的浮动球直通流道方案:阀体为两段式对合结构,中间夹持带通孔的球形关闭件,球体上下由阀座密封圈抱紧,阀杆从阀体上部的填料腔穿出,顶端通过扁方结构与冲压成型的扳动手柄连接。手柄转动90度即可带动球体同步旋转,当球孔轴线与管路流向重合时阀门全开,流道几乎没有额外缩径,介质直通的压力损失远小于截止阀、闸板阀类产品;旋转90度后球孔垂直于流向,两侧阀座紧贴球面实现零泄漏截断。手柄表面压制的开关方向标识与档位限位结构,能让操作人员在现场快速判断阀门当前启闭状态,避免误操作,手柄根部的限位凸台直接卡在阀体上端的定位台阶上,不会出现过转导致的密封面错位。

  建模过程中需要重点把控几处配合边界:首先是两端连接螺纹的轴向尺寸,内螺纹入口处预留的扳手拧紧空间必须足够,现场安装时管螺纹缠生料带或涂密封胶后,要保证螺纹旋合深度符合管路压力等级要求,阀体两端的六角外形是为管钳扳手预留的受力位,建模时不能随意简化棱角,否则现场安装时会出现扳手打滑、无法施加额定拧紧力矩的问题。其次是阀杆与阀体的配合段,这里需要设置填料密封腔,填充柔性密封填料后由压盖压紧,既保证阀杆转动灵活,又杜绝介质从阀杆间隙外漏;阀杆头部的防吹出结构是压力管路的安全设计,即便阀腔内部压力异常升高,阀杆也不会被介质压力顶出阀体。

  外形尺寸方面,这类小口径球阀的整体结构非常紧凑,手柄展开后的操作高度需要在管线布置时提前预留:手柄全开状态下沿管路轴向延伸,周边不能布置其他管线或设备机架,否则操作人员无法扳动手柄;如果安装空间局促,也可以将手柄更换为更小尺寸的操作杆,或者在阀杆顶端加装涡轮驱动机构适配大口径版本。阀体的轴向长度要匹配对应螺纹规格的安装距,保证两个对接管路端口的间距刚好容纳阀体,不会出现强行拉拽管路对口的情况,避免管路附加应力传递到阀体螺纹处导致开裂。

  从功能特性上看,全通径的流道设计让介质内的杂质、纤维状杂物很难在阀腔内部滞留,全开状态下流道光滑无死角,也适合需要定期通球清扫的管路;密封副采用的软质密封圈材料,对常规水、压缩空气、矿物油都有良好的相容性,密封比压仅靠螺栓压紧左右阀体就能实现,装配工序简单,后期维护时只需要拆开阀体中分面的连接螺栓,就能直接取出球体和阀座更换磨损件,不用把整个阀门从管路上完全切割下来,大幅降低管线检修的工时成本。

  结构建模时还要兼顾工艺合理性:阀体的外形转折处都做了铸造圆角,避免铸件出现应力集中开裂;流道内壁的拔模斜度要符合铸造或者锻造的出模要求,不能出现倒扣结构;手柄采用钣金冲压成型的长条形结构,重量轻、操作力矩放大效果好,表面包覆的防滑结构即便操作人员戴劳保手套也能稳定施力。整套结构没有复杂的异形曲面,所有配合尺寸都围绕管路安装、操作空间、密封可靠性三个核心需求展开,完全符合通用管路截断阀的工程设计逻辑。
