耐氧化快装双夹式管路连接卡箍

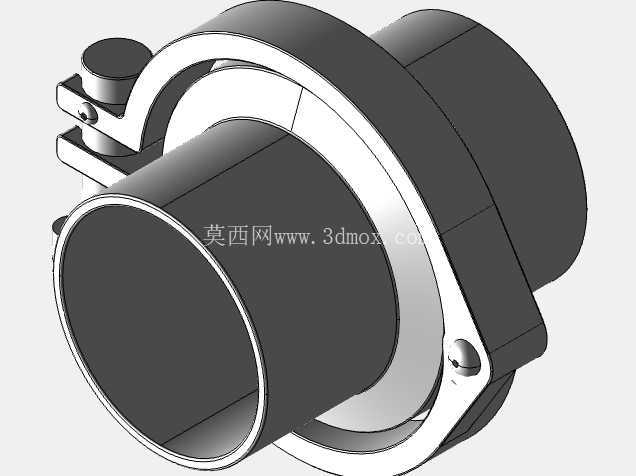

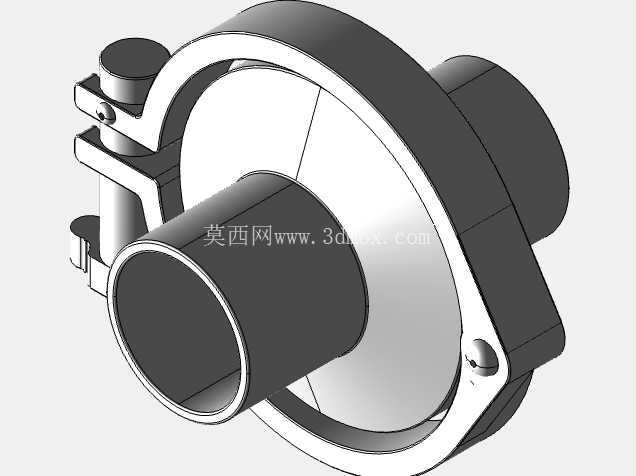

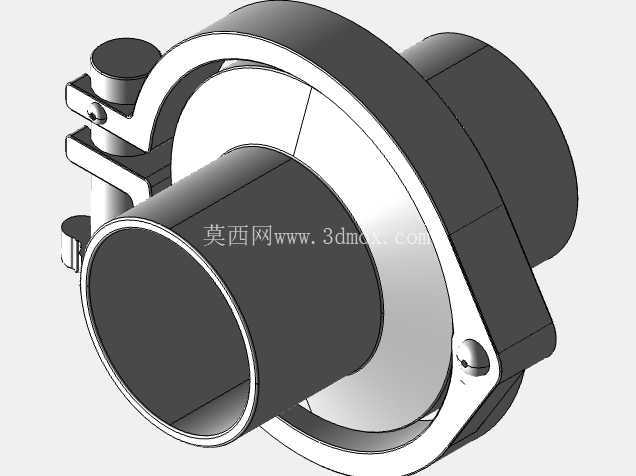

　　从实际使用逻辑来看，这类卡箍的核心作用是把两个带凸缘的管端对夹压紧，中间夹装密封垫圈，不需要在管口焊接法兰，也不需要穿装多组螺栓，现场拆装时只需要掰开单侧的快开卡扣，就能把卡箍从对接处取下，管路需要定期拆开清洗、更换密封圈或者排查内部物料残留的时候，作业效率比传统法兰连接高很多。耐氧化的材质取向决定了它的适用场景：在有CIP清洗液反复冲刷、户外凝露或者腐蚀性气体环境的车间里，普通碳钢卡箍容易出现锈点，锈屑一旦脱落混入管路就会造成物料污染，而这套结构的本体、销轴和卡扣都按耐蚀合金的加工逻辑建模，壁厚过渡没有容易积留积液的死角，卡箍内壁的弧形压紧面和管端凸缘的外轮廓完全贴合，锁紧之后压紧力沿圆周均匀分布，不会出现局部压偏垫圈导致的渗漏。在洁净流体管路的现场排布里，最容易被忽略却又直接决定停机率的，往往是两段管道对接处的紧固结构。这套双夹式活接卡箍，就是针对食品饮料、制药配液、精细化工以及有弱酸弱碱冲刷工况的管线而做的连接方案，整套模型把不同通径规格的卡箍本体、铰接销轴、锁紧卡扣以及配套的对接端头都完整还原，结构工程师在做管路总成时，可以直接把对应规格的组件调入装配体，核对管口对接位置、操作空间以及周边管线的干涉边界。做结构设计的时候，首先要把控的是卡箍的铰接侧间隙：销轴穿过两个耳板的孔位，配合间隙不能过大，否则卡箍翻开、合扣的过程中会出现径向窜动，长期反复开合之后耳板孔会被磨成椭圆；但间隙也不能留得过小，否则现场有轻微物料粘结的时候，卡扣会无法完全扣合。模型里的卡扣锁紧侧做了楔形压合面，当卡扣向下扣合时，楔形面会把卡箍的两个自由端逐步拉紧，给内部垫圈提供稳定的预紧压力，不需要额外加装紧固件，徒手或者用简单的助力工具就能完成锁合。

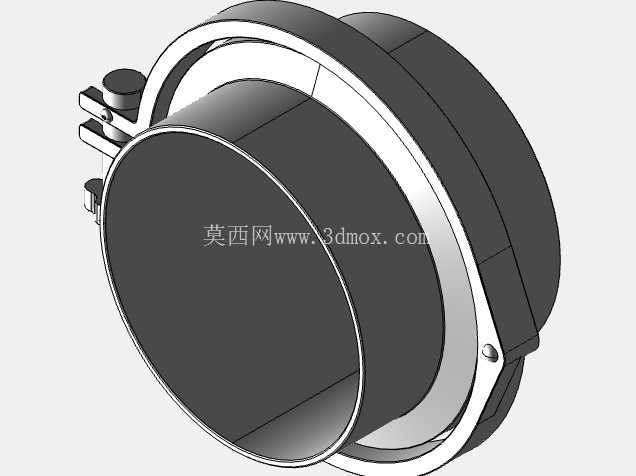

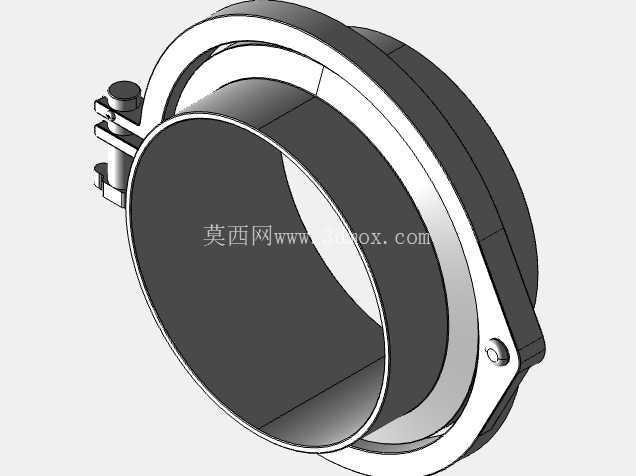

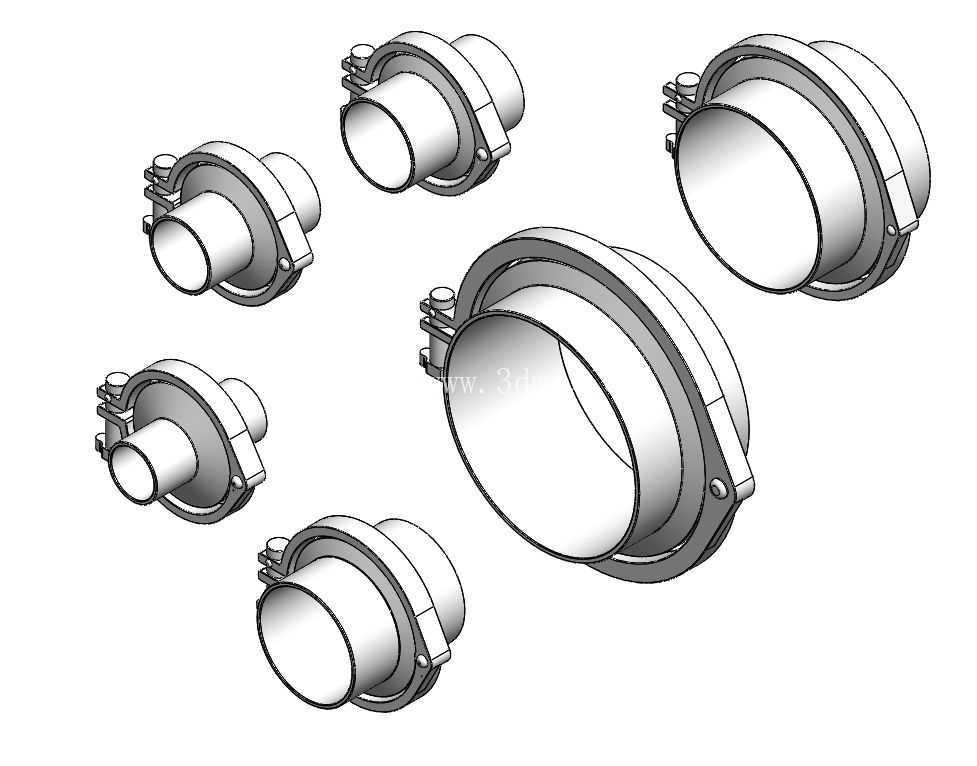

　　不同通径的卡箍外形尺寸随管口直径同步变化，大规格卡箍的耳板厚度、卡箍本体的环向宽度都做了加强，避免大管径管路在输送带压流体时，内部压力把对接处撑开；小规格卡箍则尽量压缩了外轮廓尺寸，在密集排布的小管径仪表管线、采样管路之间，相邻卡箍不会因为外形突出互相干涉。安装边界的核对在三维装配阶段尤其重要：卡箍的铰接侧需要预留出卡扣翻开的旋转空间，锁紧侧要留出操作人员手部或者工具下压的操作距离，如果管线紧贴墙面、设备侧板或者其他桥架布置，没有预留开合空间，后期维护时就必须把整段管线移位才能拆开卡箍。

　　这套模型把卡箍处于闭合、微开状态的结构逻辑都通过实体特征表达清楚，工程师在做管路布线时，可以直接扫描卡箍的最大外轮廓包络，在管线周围留出足够的安装和操作余量。对接端头的止口位置做了定位台阶，两个管端对接时台阶互相贴合，能自动保证管口同轴度，不会出现管路错位导致垫圈偏压的问题；卡箍内环的凹槽刚好容纳管端凸缘，即使管路内部存在一定的轴向拉力，卡箍也不会从对接处滑脱。针对有振动的工况，比如泵出口、压缩机周边的管路，卡箍的锁紧卡扣自带防松贴合面，正常运行的振动不会让卡扣自行弹开，不需要额外加装防松铁丝。

　　在建模细节上，所有的棱边都按实际加工的倒圆角处理，没有尖锐的应力集中棱角，耳板和卡箍环体的衔接位置做了圆弧过渡，避免冲压或者铸造过程中出现应力开裂。整套组件没有复杂的异形曲面，加工工艺性很好，既可以用板材冲压成型，也可以通过精铸得到毛坯后再机加工销轴孔和锁紧配合面。对于做非标流体设备的设计人员来说，把这套卡箍纳入标准件库之后，管路对接部分的设计不需要再从头绘制卡箍轮廓，只需要按管线通径调用对应规格，就能快速完成整段管路的连接装配，同时在三维阶段就提前验证所有拆装操作空间，避免设备进场安装之后才发现卡箍无法开合的现场问题。
