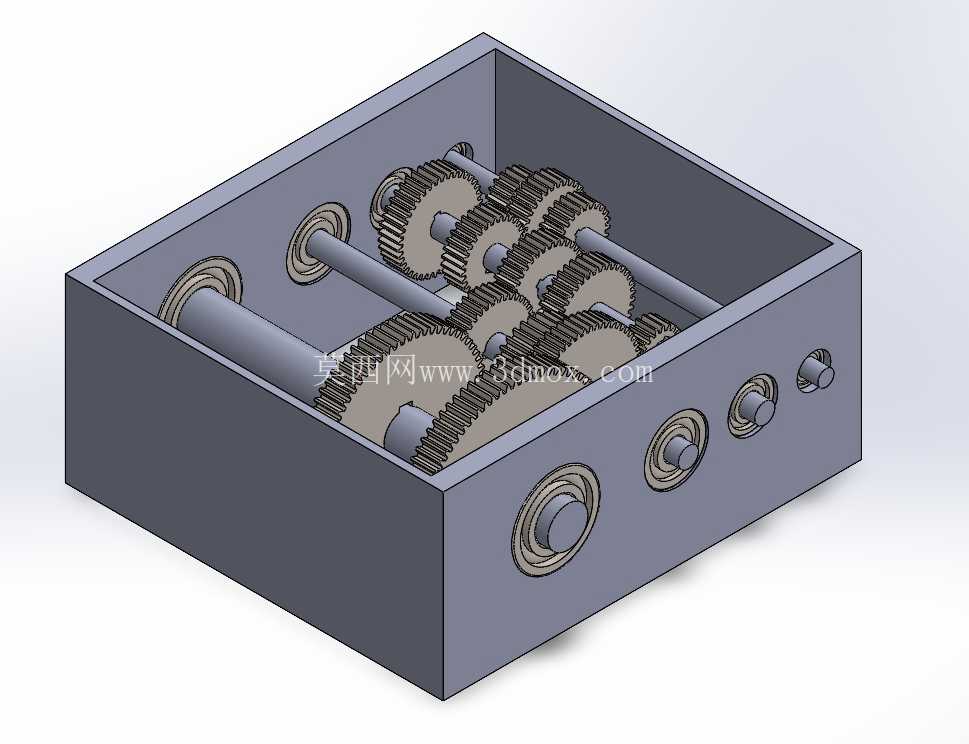

从实际应用场景来看,这类变速箱主要安装在车床主轴箱与进给箱的动力传递路径中,输入端连接电机输出轴,通过不同齿数齿轮的啮合组合,可输出多档不同转速与扭矩,适配车削外圆、端面、螺纹、内孔等不同加工工序的切削参数需求,比如低速大扭矩档位适合重切削粗加工,高速档位适合精加工工序,能够覆盖普通车床从几十转到上千转的常用主轴转速区间。设计过程中首先需要匹配车床的额定加工负载,确定各级齿轮的模数、齿宽与压力角参数,所有啮合齿轮均采用渐开线圆柱直齿结构,加工工艺成熟,装配调整难度低,适合中小规格车床的量产配套需求。在普通卧式车床的主轴传动系统中,变速箱是承担转速切换、扭矩传递的核心功能部件,其结构合理性直接决定车床的加工范围、切削负载能力以及运行稳定性。这套变速箱采用平行轴定轴齿轮组传动方案,整体为封闭箱式结构,箱体内腔预留了充足的齿轮啮合空间与润滑油储存容积,箱体侧壁加工有同轴度要求极高的轴承安装孔位,用于固定三根平行布置的传动转轴,每根转轴两端均配置深沟球轴承作为回转支撑,可有效承受齿轮啮合过程中产生的径向力与少量轴向力,保证转轴高速回转时的跳动量控制在机械加工允许的公差范围内。
齿轮组的排布采用滑移齿轮换挡结构,通过箱体外侧的换挡操纵机构推动对应齿轮沿转轴上的花键段轴向移动,实现不同齿轮副的啮合切换,换挡过程中齿轮的啮合入端做了倒角导向处理,可降低换挡时的齿顶碰撞概率,减少打齿故障的发生概率。箱体的外形为规整的长方体焊接或铸造结构,安装面设置在箱体底部,预留有螺栓固定孔位,可直接通过螺栓紧固在车床床身的对应安装基座上,安装边界需要匹配车床床身的安装空间,输入轴与输出轴的中心高需要和车床主轴、电机输出轴的中心高保持一致,避免传动过程中产生附加弯矩影响轴承寿命。
箱体侧壁的轴承安装孔外侧设置有轴承端盖安装位,端盖一方面可以固定轴承的轴向位置,另一方面可以起到密封作用,防止箱体内的润滑油泄漏,同时阻挡外部的切屑、灰尘进入箱体内污染润滑油、加剧齿轮与轴承的磨损。箱体内腔的底部设置有一定深度的油池,齿轮运转时下部轮齿浸入油池,通过齿轮转动带起润滑油实现飞溅润滑,可对所有啮合齿轮副、轴承位置进行充分润滑,无需额外配置复杂的强制润滑系统,结构简单可靠,维护成本低。在结构细节设计上,相邻齿轮之间预留有足够的轴向间隙,避免换挡过程中齿轮发生干涉,转轴上的花键部分加工精度需要满足滑移齿轮顺畅移动的要求,同时保证齿轮啮合时的对中精度,减少传动过程中的噪音与振动。
箱体的顶部通常会设置观察口与注油孔,方便日常检查齿轮啮合状态、补充润滑油,底部设置有放油螺塞,可定期更换箱体内的润滑油,清理沉积在油池底部的金属磨屑。这类变速箱的传动路线设计经过扭矩校核,各级传动比分配合理,可保证电机输出的动力经过减速增扭后稳定传递到主轴,在额定切削负载下齿轮的接触强度与弯曲强度均能满足长期使用要求,不会出现断齿、齿面过度磨损等问题。对于三维建模从业者而言,搭建这类变速箱模型时需要重点关注各转轴的平行度公差、齿轮的啮合间隙、轴承与安装孔的配合公差,以及换挡机构的运动行程是否匹配齿轮的滑移距离,所有装配关系需要符合实际机械装配的工艺要求,避免出现干涉、无法装配的问题。在设备选型配套时,需要根据车床的最大加工直径、额定电机功率、主轴转速范围来匹配对应规格的变速箱,确认输入输出轴的轴径、连接方式、安装孔位尺寸是否适配,保证变速箱安装后能够长期稳定运行,满足车床各类加工工序的动力传递需求。
