集成式气动阀岛控制柜三维结构

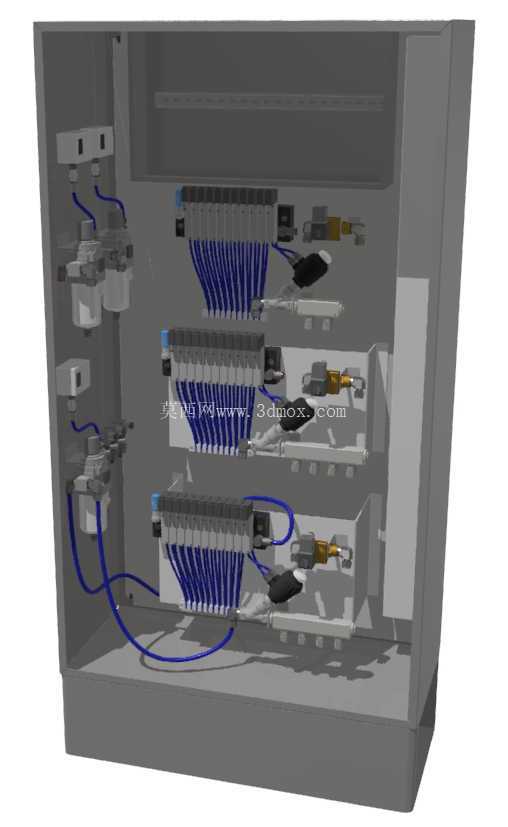

　　该三维结构呈现的是一套安装在封闭柜体内的集成式气动控制面板，核心用途是把分散的气源处理、电磁换向、执行元件接口和管路走线集中到一个可独立装配、运输和维护的控制单元中。类似结构常见于包装产线、食品饮料灌装设备、制药分装线、轻工自动化专机以及需要多路气缸或气动执行器协同动作的工位。柜体内部不是简单摆放阀件，而是按照气源进入、过滤调压、阀岛分配、支路输出、执行端连接的逻辑进行分层布置，使压缩空气从主管路进入后能够以较短路径到达各电磁阀，再通过蓝色柔性气管输送到柜外执行机构。

　　从实际设备用途看，这类气动控制面板承担的是气动系统的“中枢分配”角色。左侧区域布置有气源处理和过滤调压类元件，压缩空气经入口接入后，先完成杂质过滤、压力调节和状态监测，再向多层阀岛供气。中部三层横向安装的阀组由多联电磁阀组成，每一层对应一组独立或联动的气动动作，可控制气缸伸缩、真空吸盘吸放、气动夹爪开合、喷吹或吹扫等功能。右侧靠近柜门或侧壁的位置布置有接头、短管和末端连接元件，便于柜内气路与外部执行器对接。整体设计强调阀点集中、管路规整、检修面明确，避免现场散装造成的气管交叉、接头外露和误接风险。

　　功能特性上，模型体现了阀岛集成方案的典型优势。多联电磁阀采用成排安装方式，共用供排气通道或汇流板，可减少单独阀体之间的重复接头和冗余管路。蓝色气管按阀位成束敷设，走向基本保持平行，弯曲半径一致，既方便识别每一路输出，也能降低管路弯折造成的通流阻力。柜体侧板和背板提供了稳定安装基础，阀组、过滤器、接头座等元件通过螺钉或导轨固定在预定位置，设备运行时能够抵抗电磁阀频繁切换带来的轻微振动。对于维护人员而言，分层结构让故障阀位、气源压力点和外部输出接口都有较清晰的空间分区，排查时不必在整台设备上追踪零散气路。

　　设计思路方面，这套结构优先考虑的是装配工艺和现场维护边界，而不是单纯追求元件数量。柜体采用近似箱式封闭形态，可对内部阀件和气管形成防护，减少粉尘、飞溅物对气动元件的影响；同时柜门或开放面又保留了操作和检修空间。三维布置时，阀岛被放在柜体中部可视区域，气源处理元件放在侧边靠近入口处，末端接头集中在靠外侧位置，这种安排符合管路最短原则：入口到过滤器距离短，过滤器到阀岛主干线清晰，阀岛到输出接头的支路长度相近。气管成束后沿层间空间下行或横向连接，避免横跨运动部件，也减少了与电缆、传感器线束相互干扰的可能。

　　从外形尺寸与安装边界判断，柜体为立式矩形箱结构，内部至少划分三层阀组安装区，左侧保留气源元件竖向布置空间，右侧预留接头和外部管路转接区。建模或选型时需要重点校核柜体深度是否满足阀体、接头和气管弯曲半径叠加后的占用量，尤其是阀岛后方的汇流板、进气口和固定螺钉不能与背板干涉；前方则要留出电磁阀手动按钮、指示灯或插头的操作距离。层与层之间的高度不能只按阀体本体高度计算，还应包含气管向上或向下引出时的弯曲段、接头拆装空间以及手指操作空间。柜体侧壁开孔位置应与外部气管走向一致，孔边需考虑护线套或隔板接头，防止气管长期摩擦受损。

　　在结构细节上，左侧气源处理组件通过支架固定，入口和出口管路形成明显的上下走向，适合将压力表、调压旋钮或过滤杯布置在易观察、易排水的位置。中部每层阀岛均由多个电磁阀并列组成，阀前共用供气，阀后逐路输出，适合I/O点数较多但动作逻辑相近的自动化设备。右侧部分小型执行或连接元件通过短气管与阀组相连，说明该柜不仅承担气路分配，也可能集成部分检测、切换或末端控制功能。管路颜色统一为蓝色，有利于在复杂设备中与电缆、液压管区分，现场装配时可根据阀位编号与气管标签进行逐路核对。

　　对于三维建模从业者而言，该类模型的关键不在于单件阀体造型，而在于柜内空间协同。需要准确表达柜体骨架、安装板、阀岛阵列、接头方位、气管曲率和维护空间；管路不能只做视觉连线，应体现真实外径、最小弯曲半径和接头插入长度。设备选型时，则应根据执行器数量、单缸耗气量、动作频率和工作压力确定阀岛位数、气源处理规格以及气管内径。柜体安装边界还要考虑底部进线、侧板接管、柜门开启角度和墙面或机架固定孔位。整体来看，该气动控制面板结构紧凑、阀位密集、气路层次明确，适合作为多路气动自动化系统的集中控制单元，也可作为类似阀岛柜、气动接线箱和设备气控总成设计时的参考结构。
