发电机安全保护继电器装置三维建模

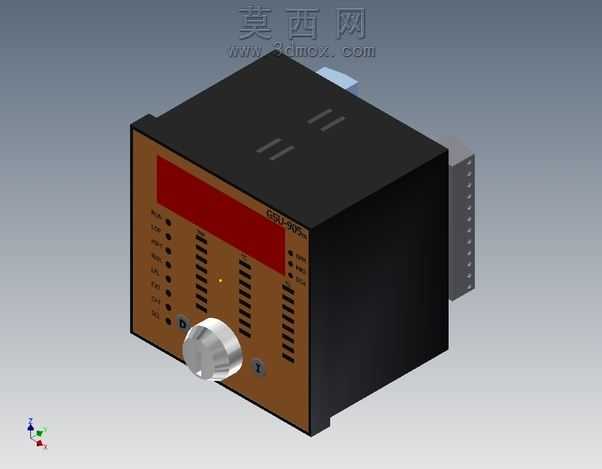

本作品为发电机配套安全保护继电器的三维建模成果，建模过程依托Autodesk Inventor平台完成，整体采用自底向上的装配建模思路，先完成各个独立零部件的参数化建模，再按照实际电气元件的装配约束关系完成总装。模型主体为立方体式壳体结构，外壳部分采用哑光黑色工程塑料材质，正面操作面板采用棕褐色哑光面板材质，还原了工业电气元件的真实质感。正面区域设置了红色数码显示窗口，下方排布多组状态指示灯开孔与功能标识刻印区域，左下角设置银色金属质感的调节旋钮，旋钮表面做了滚花纹理建模，还原实际操作的防滑触感，旋钮旁设置小型功能按键。壳体侧面预留了多组接线端子排结构，端子采用灰色硬质塑料材质，端子孔位按照工业继电器的标准接线间距排布，顶部壳体表面做了散热槽的凹陷建模，兼顾元件实际工作的散热需求。建模过程中对各个细节尺寸做了精准把控，面板上的标识区域、指示灯排布位置、旋钮的安装公差都参照同类型工业继电器的实际参数设定，装配完成后做了全局干涉检查，确保各个零部件之间不存在装配冲突。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度角照射，辅以环境补光弱化阴影死角，材质参数调整上，塑料材质设置了合适的粗糙度与反射率，金属旋钮部分调高了金属度与反射强度，让不同材质的区分度更加清晰，整体渲染效果还原了工业电气元件的真实外观，可用于发电机配套电气系统的装配演示、教学展示以及产品选型参考。
