插针式小型直流电流检测仪表三维结构

　　做了十几年电气结构设计，经手的柜内测量元件少说也有几百款，这次梳理的这款插针式直流电流表结构，是低压直流配电回路里用得极普遍的款型，很多刚入行的结构工程师容易在这类小元件的安装匹配上踩坑，刚好借着这个模型把实际应用里的细节捋清楚。

　　先从实际应用场景说，这类表计不是实验室里的台式高精度表，是直接焊装在PCB控制板上、或是插装在小型电源模块的引脚排上的，常见场景是开关电源输出端的电流实时监测、小型工控板直流回路的过载指示、充电桩模块内部的直流采样点位、还有小型光伏逆变控制板的电流检测位，不像盘面安装的大尺寸电流表要开方孔露在柜门外，这款是完全藏在设备壳体内部的，不需要额外的操作显示面，所有信号通过引脚直接和电路板连通，省掉了外接导线的工序，批量装配的时候效率能提不少。

　　说功能特性的时候得结合实际工况，这款表的核心作用是把回路里的直流电流值转换成可被控制板采集的信号，部分同结构款带基础的指针式指示，不需要外接额外供电就能完成基础的电流显示，内部采样用的是锰铜分流结构，和引脚直接做了一体化导通，避免了外接采样线带来的接触误差。外壳用的是阻燃PBT材质，耐温等级能到B级，长期在柜内60摄氏度的环境下工作不会出现壳体变形，引脚是镀锡铜材质，可焊性符合波峰焊的工艺要求，过波峰焊的时候不会出现引脚脱焊、镀层脱落的问题。

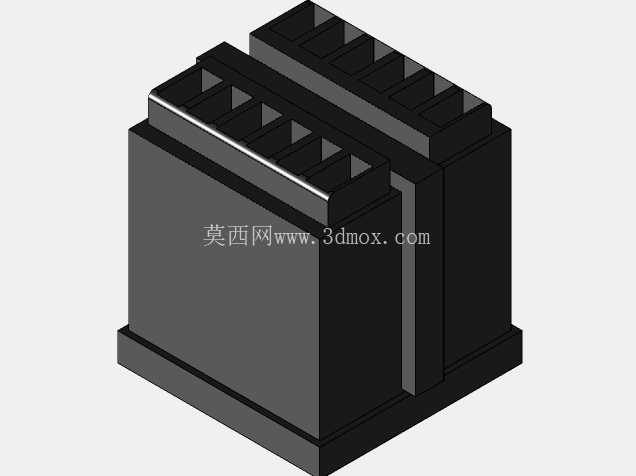

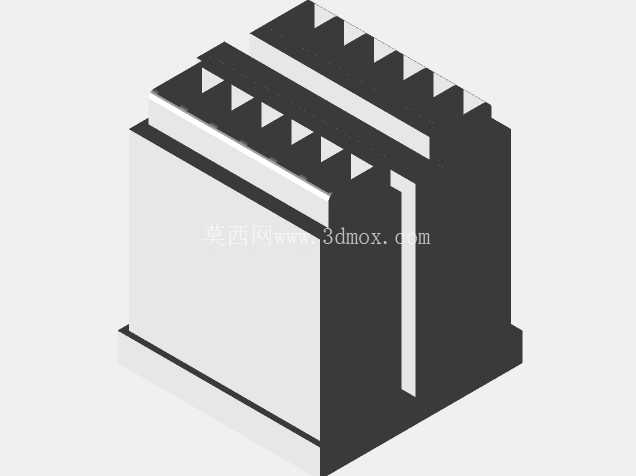

　　再讲设计思路，当初做这款结构的逆向建模的时候，最先卡的点是引脚的间距，一开始按常规2.54mm排针间距做，打样回来插不进现成的PCB座，后来拆了实物量才发现，这款的引脚是分两排排布的，排距是5.08mm，同排引脚间距是3.81mm，是专门适配电源变压器次级输出引脚的安装位的——很多小功率电源变压器的次级输出就是这个引脚间距，这款表可以直接插在变压器的输出引脚上，不需要额外在PCB上占独立安装位，这也是为什么它会被归类到电源变压器配套元件里的原因。外壳的卡扣结构做了防呆设计，一侧有凸起的定位筋，插装的时候反了是插不进去的，能避免生产线工人装反导致的采样信号反向。外壳顶部的锯齿状结构不是装饰，是增加爬电距离的结构，因为相邻引脚之间的电压差最高能到直流50V，按电气安全要求，爬电距离要做到3mm以上，做上锯齿状的凸筋之后，不用拉大引脚间距就能满足爬电要求，能把整体体积做小。

　　然后说外形尺寸和安装边界，这款表的整体外形是方块结构，主体宽度是22mm，深度是18mm，总高度从引脚底部到外壳顶面是25mm，插装之后引脚伸出PCB背面的长度是2.8mm，刚好够波峰焊的焊锡浸润，不会因为引脚太长碰到底层的走线。安装的时候要注意，外壳和周边电解电容的安全距离要留2mm以上，避免电容发热传导到表计外壳上影响采样精度，因为这类表的采样电阻温度系数是和安装环境温度挂钩的，周边温度超过70摄氏度的时候采样误差会超过2%，所以布局的时候不要把它贴在发热的功率管、整流桥旁边。另外外壳底部有两个1mm高的定位柱，对应PCB上两个直径1.2mm的定位孔，插装的时候定位柱先卡进孔里，过波峰焊的时候不会因为锡流的冲击力把表冲歪，之前有客户没做定位孔，批量生产的时候歪表率超过15%，后来加了定位孔就完全解决了。

　　实际选型的时候还要注意，这款结构对应的电流规格有1A、2A、5A、10A几个档位，不同档位的内部分流电阻厚度不一样，但是外形安装尺寸是完全通用的，做PCB设计的时候可以按统一封装做，后期换电流规格不需要改板，这也是这款结构能在小功率电源领域普及这么广的原因——统一的安装边界给供应链选型留了足够的替换空间，不会因为单一供应商断供导致生产停线。建模的时候把内部的采样腔和引脚的导通结构都做了还原，不是只有一个外壳的空模型，做结构干涉检查的时候能直接导入装配体，不用再额外简化处理，引脚的位置公差按±0.1mm做的建模精度，和实物的安装公差完全匹配，导进PCB结构文件里不会出现装不上的问题。

　　很多新手工程师做这类小元件建模的时候，容易忽略引脚的倒角，实物引脚端部是有0.2mm的导入倒角的，插装的时候能顺利对准焊盘孔，如果建模的时候把引脚做成直角，做装配模拟的时候会出现干涉报错，和实际装配情况不符。还有外壳的分模线位置，是在外壳高度1/3的位置，做结构装配的时候要注意分模线的飞边厚度，一般飞边厚度不超过0.05mm，不会影响插装，要是建模的时候没考虑分模线位置，后期做壳体模具的时候容易把分模线做在卡扣配合面上，导致壳体扣合不严。

　　从长期使用的可靠性角度说，这款结构的引脚和内部采样电阻的连接是压铆结构，不是焊接的，长期在有振动的设备上使用，比如车载小型电源、工业现场的分布式控制模块里，不会出现焊点脱开的问题，之前做过振动测试，在10-55Hz的扫频振动下，连续振动8小时没有出现接触不良的情况。外壳的密封是卡扣加超声波焊接，防护等级能到IP40，能挡住柜内的灰尘落进内部采样腔，避免积灰导致的绝缘下降，适合在有粉尘的工业车间环境里长期使用。
