FPV穿越机F7飞控40A四合一电调集成板

　　这块集成板是为小型多旋翼穿越机量身打造的飞控与电调一体化方案，把飞行控制核心与四路功率驱动电路压在同一块PCB上，省去了飞控与电调之间的飞线连接，整机布线更干净，机架内部空间占用也明显缩小。实际装机时，飞手最在意的往往不是纸面参数，而是板子能不能塞进紧凑的机架、焊盘好不好下手、震动环境下稳不稳，这些细节在结构布局上都能看出来。

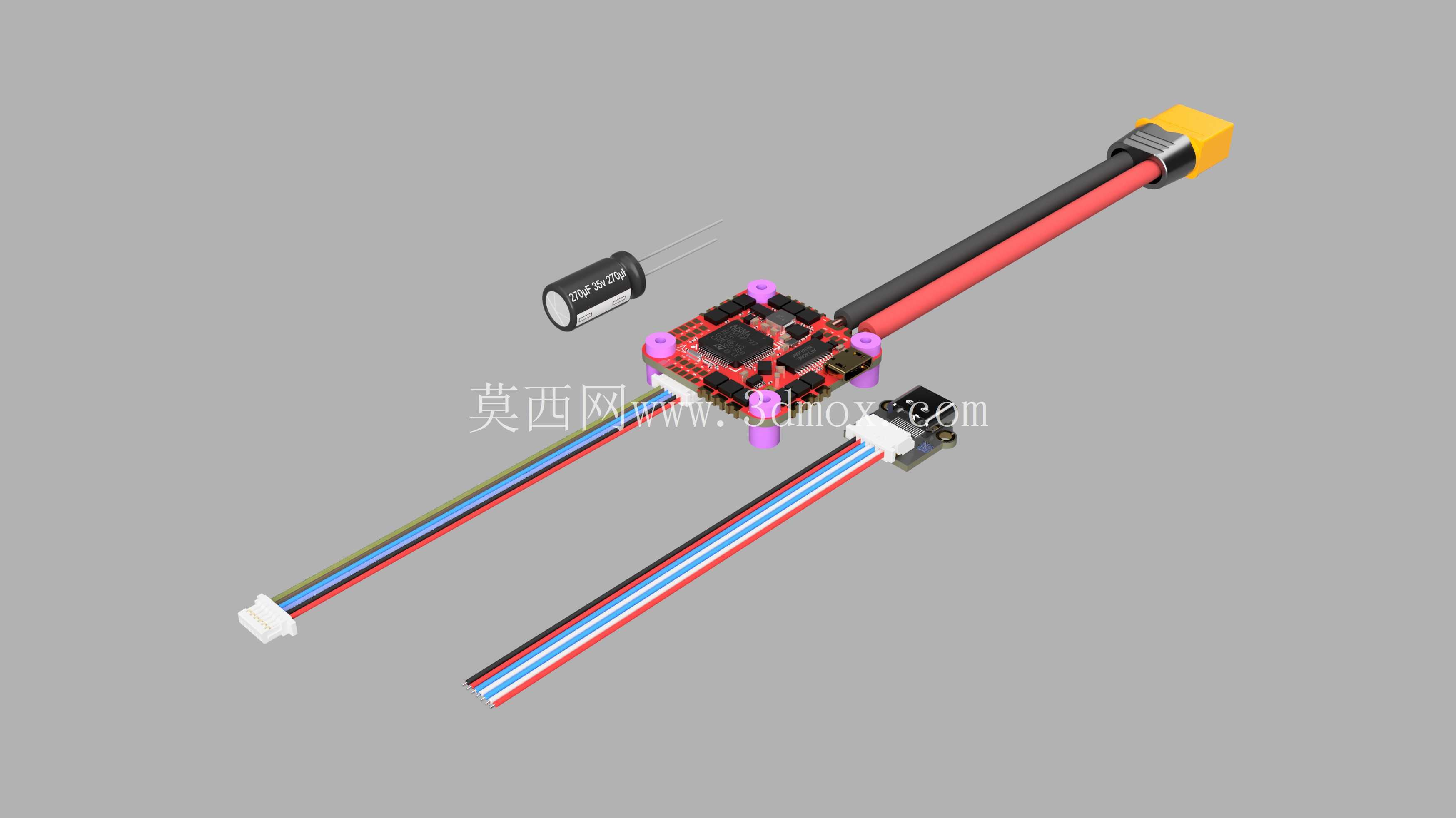

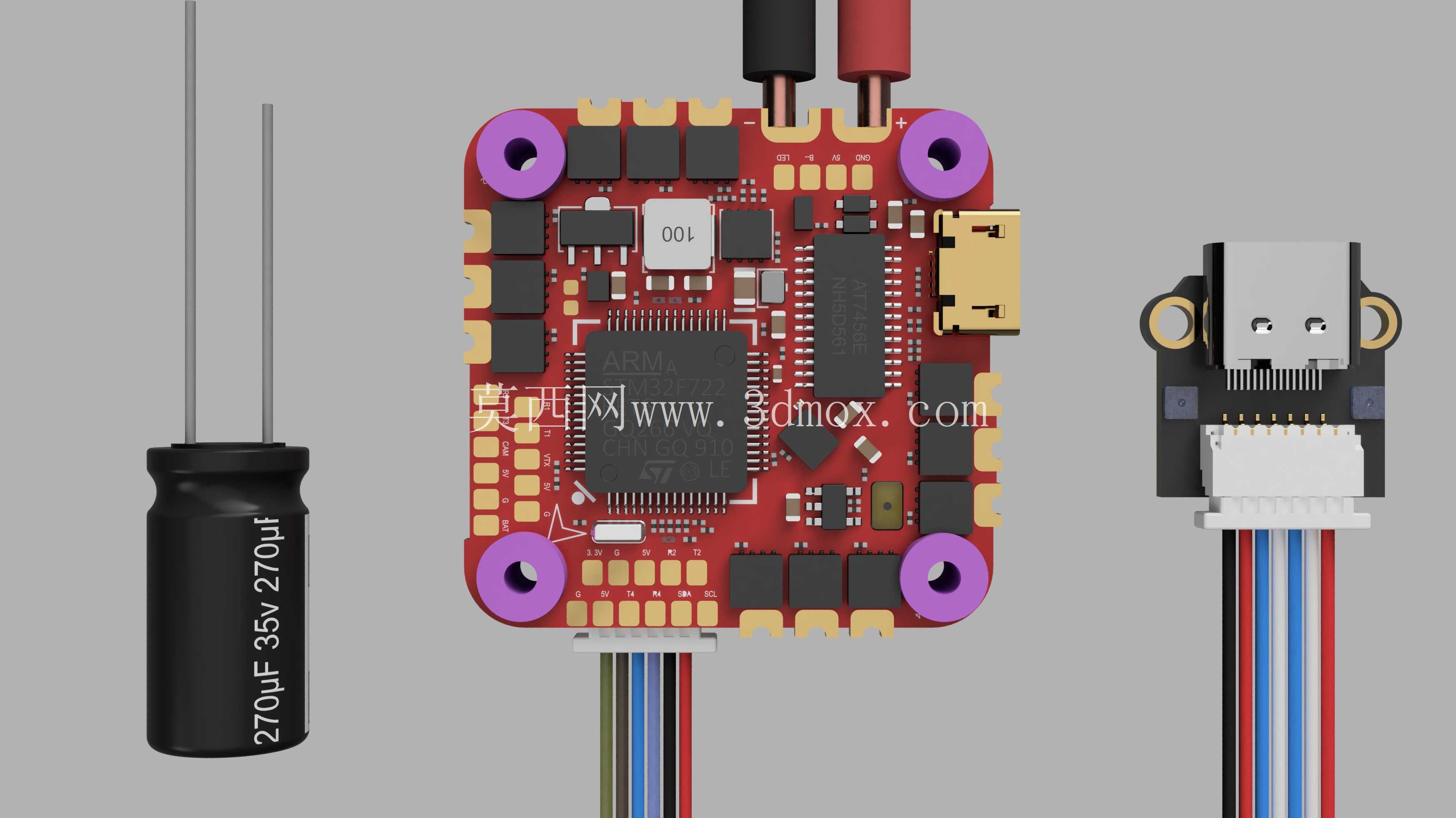

　　从功能划分来看，板载主控负责姿态解算、接收机信号解析与电机混控输出，四周的功率MOS管阵列则承担四路无刷电机的换向驱动。F7级主控算力足以应对高频陀螺仪采样与多路PID运算，40A的持续电流能力对应三寸到五寸量级的花飞或竞速机型，短时爆发电流还能留出余量。电源入口处那颗270μF、35V的电解电容紧贴焊盘布置，作用是吸收电机急加速时的电压尖峰，抑制电源纹波，避免主控因电压跌落而误复位——这在暴力飞行中是很常见的翻车原因，电容离功率输入端越近，去耦回路越短，效果越实在。

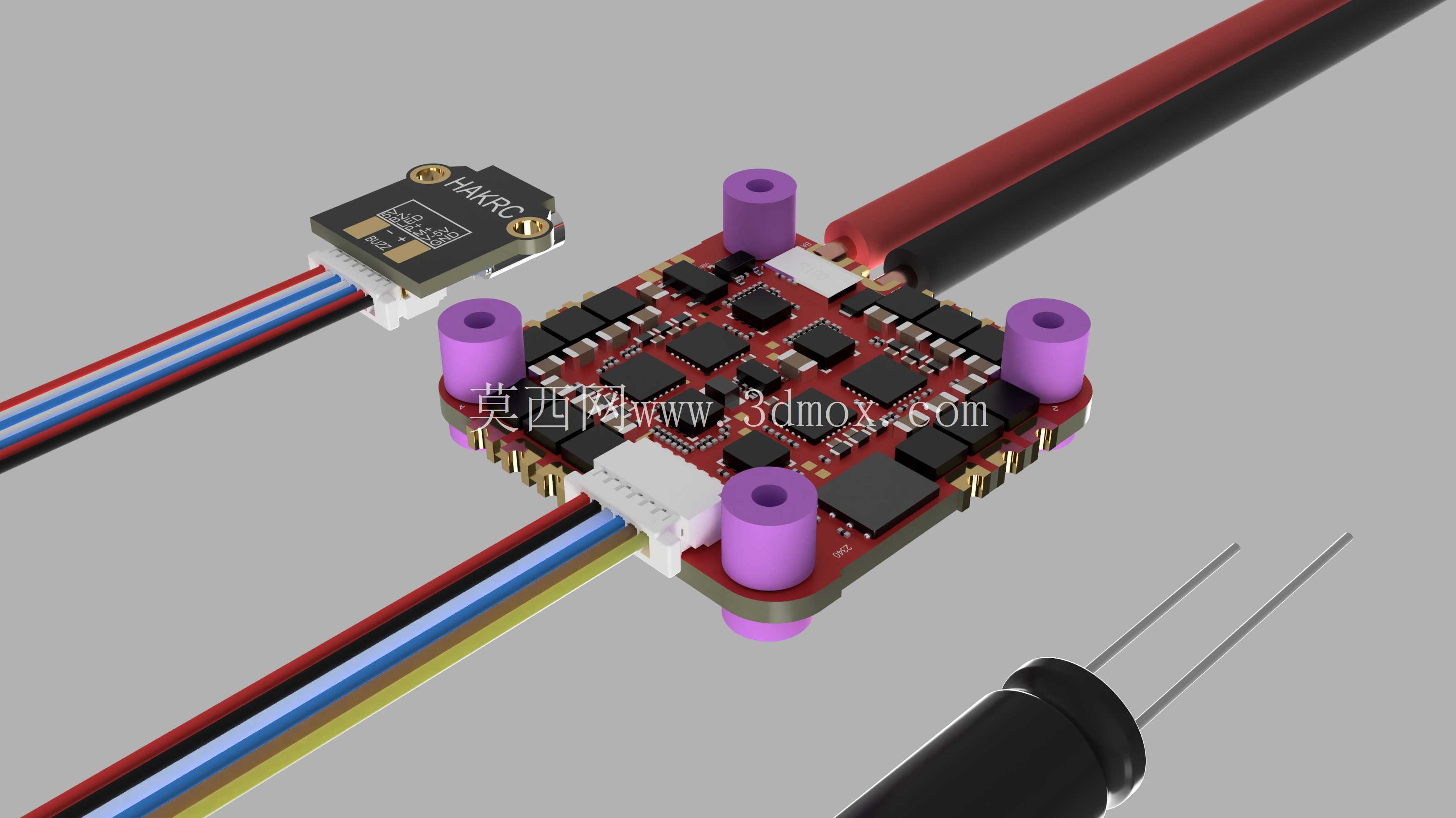

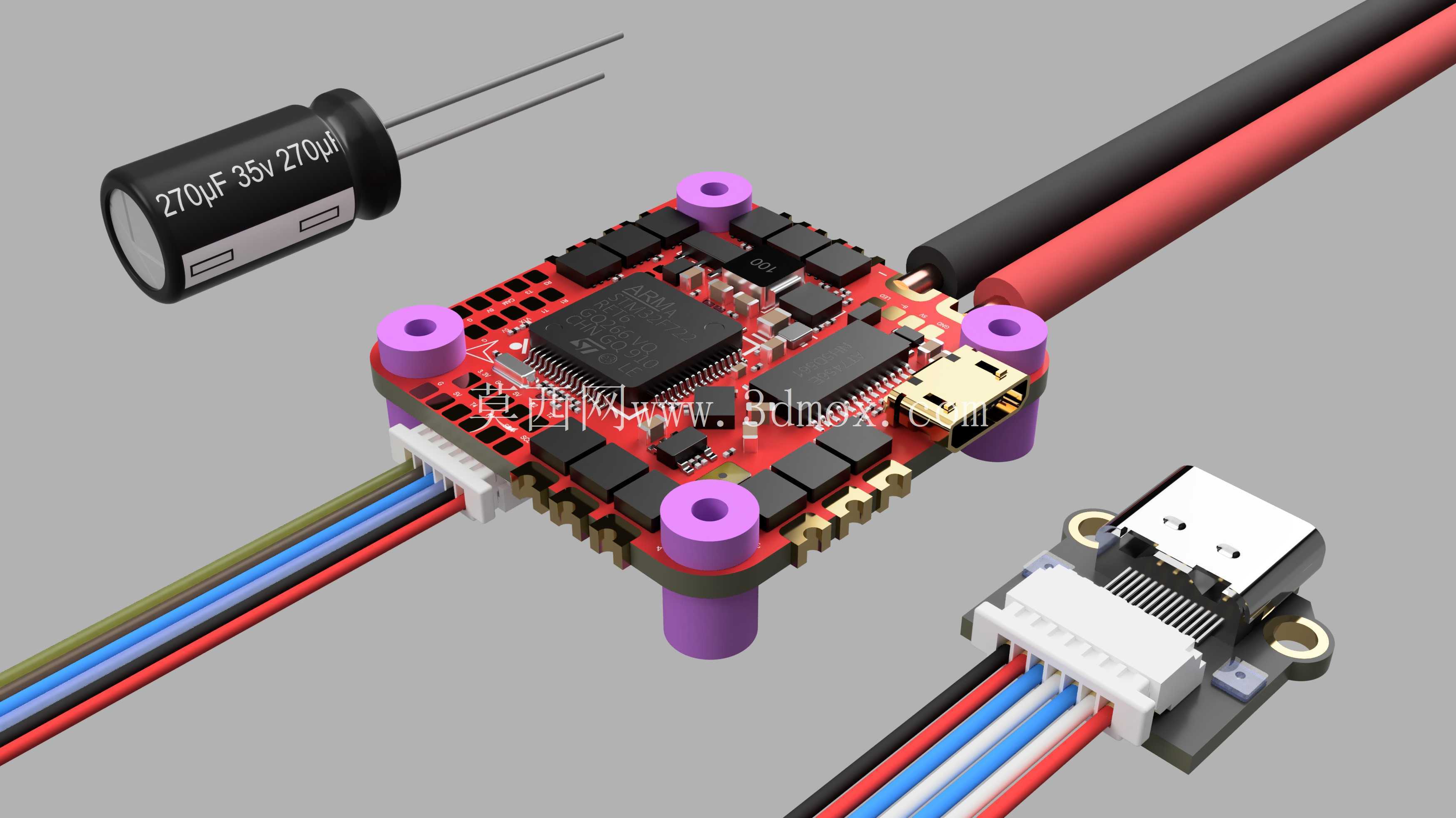

　　布局思路上，四个角预留了标准的30.5×30.5mm安装孔距，这是穿越机飞塔的通用规格，紫色硅胶减震柱穿过孔位把板子托起来，既固定又能过滤机架传来的高频震动，保护陀螺仪读数。陀螺仪芯片通常布置在板子几何中心附近，远离电机电调的开关噪声源，这也是飞控布线的常规讲究。板子一侧引出SH1.0间距的白色排针，用于接收机、图传、摄像头、蜂鸣器等外设连接；另一端的Type-C接口承担调参通信，接口旁做了加固焊点，防止反复插拔时扯掉焊盘。

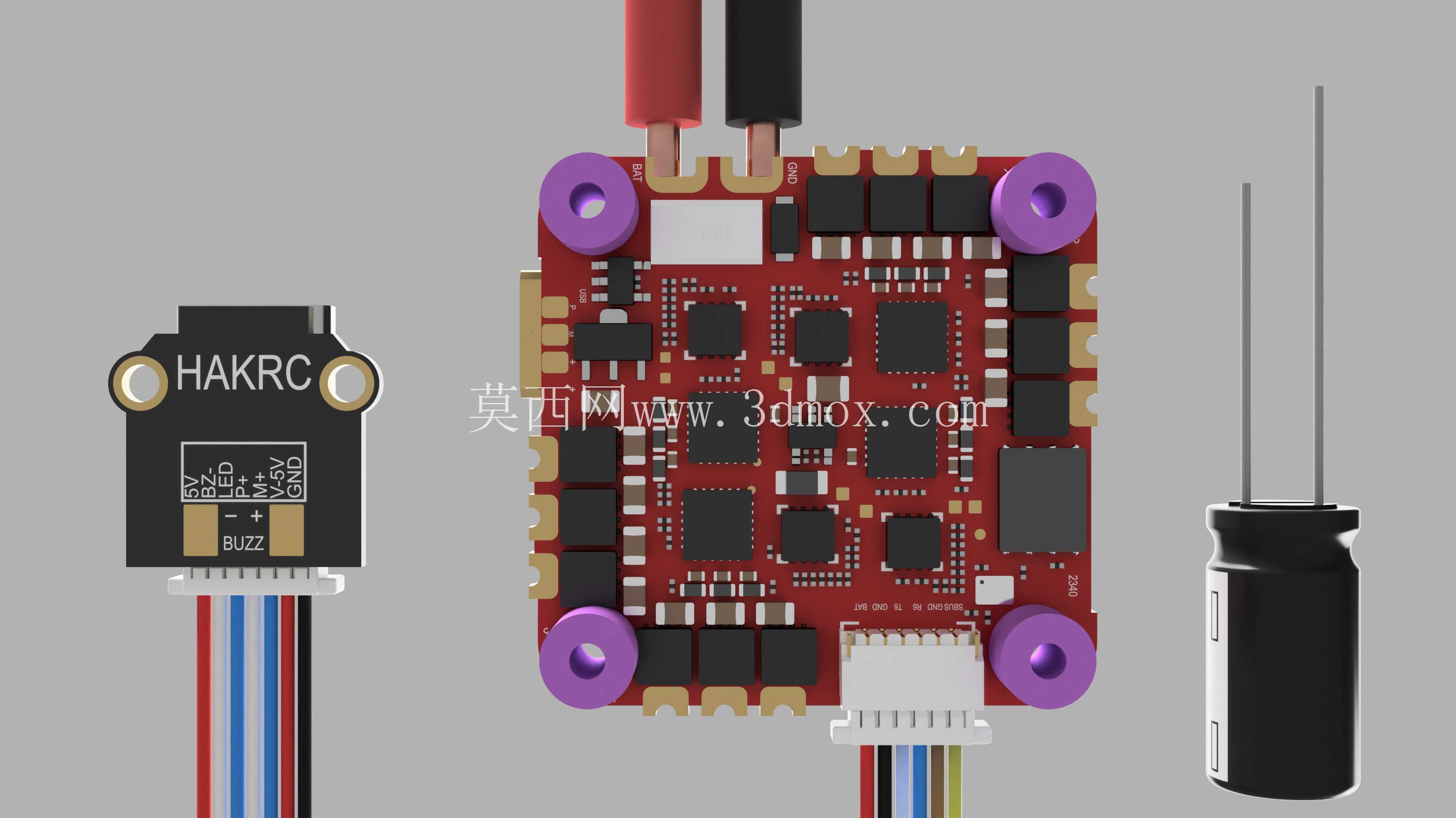

　　功率走线方面，红黑两根粗电源线从板边直入电源层，大电流回路尽量短而宽，降低内阻与发热；四路电机焊盘沿板边排列，焊锡面积加大，方便焊接粗硅胶线并承受持续电流。板层设计上多采用四层板，中间走电源与地，既增强载流能力，也为高速信号提供完整参考地平面，减少电磁干扰对陀螺仪和接收机的影响。

　　安装边界需要结合机架来核对。30.5mm孔距适配绝大多数标准飞塔，板子外形大致在36mm见方以内，叠塔时要注意上方图传、下方电调（若分体）的总高度不超过机架座舱净空。电容为立式元件，高度最高，装机前要确认它不与机顶盖板或电池扎带干涉；Type-C接口朝向决定了USB插拔方向，部分窄机架需要预留开口或使用侧向转接头。散热方面，MOS管工作时温升明显，板子裸露安装、依靠旋翼下洗气流风冷是主流做法，不建议用热缩管全包封，否则长时间满油飞行容易过热降流。

　　应用场景集中在FPV竞速、花飞航拍与小型四旋翼验证平台。对结构工程师而言，建模时需要完整还原PCB轮廓、安装孔、电容、接插件、USB接口及出线方向，才能在机架设计阶段做干涉检查与飞塔堆叠校核；对选型人员来说，这种飞控电调二合一方案比分体组合减重、减连线，适合追求轻量与简洁的装机需求，选型时重点核对孔距、电流等级、输入电压（通常4-6S锂电）与外设接口是否匹配整机配置。
