消防搜救AR热成像全面罩结构设计

　　这套头戴式搜救面罩的结构开发，出发点并不是单纯做一个透明呼吸防护罩，而是把消防员进入浓烟、黑暗、坍塌空间后最缺的两类信息——人员热信号和行进路径提示——直接整合到面窗内部。现场浓烟环境里，可见光视野经常完全失效，队员依靠头灯只能看到近处反光物，传统手持热像仪又会占用一只手，影响破拆、水带操作和人员搀扶。将热像采集、OLED显示、投影光路和正压呼吸面罩结合后，搜救人员可以在保持双手作业的同时，从面窗内侧获得遇险者位置提示，这也是整个结构布置的核心约束。

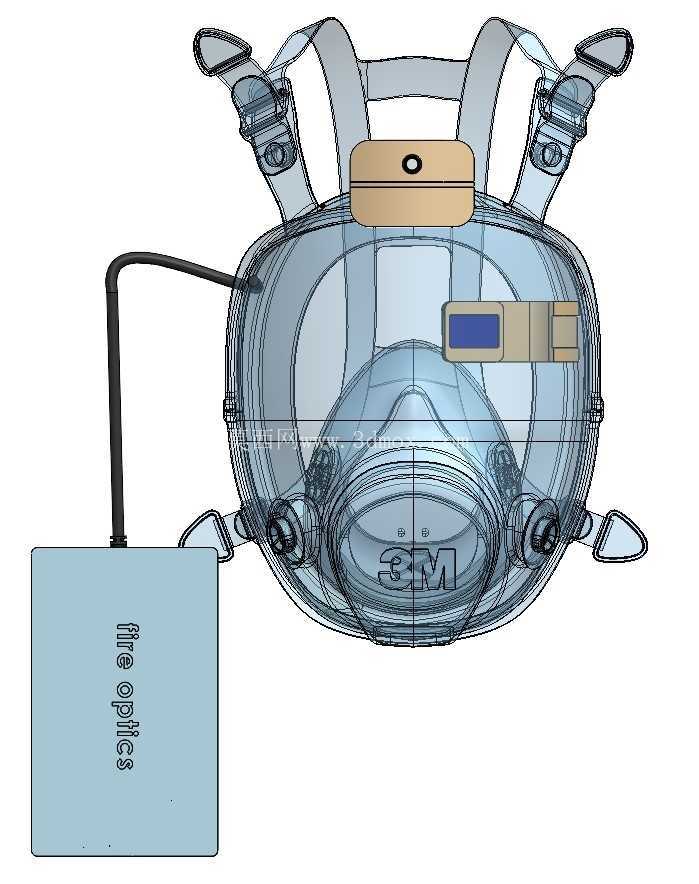

　　从外形边界看，主体面罩沿用全面罩的包覆式轮廓，面窗需要覆盖双眼、鼻部和口部区域，保证密封裙边与面部贴合，同时为内侧投影保留足够光学距离。模型中透明面窗采用大弧度曲面，侧向延伸到颧骨附近，既扩大下方和侧方视野，也给内部气流留出缓冲空间。面罩下部保留呼吸接口与阀件安装位，中央区域对应口鼻罩位置，结构加厚并设置加强筋，避免呼气阻力、面窗变形和通讯模块振动相互影响。对于结构工程师而言，这里不能只追求外观流线，面窗曲率、密封边压缩量、阀座同轴度和头带拉力点必须同时校核。

　　热成像采集模块没有放在面罩正前方遮挡视线的位置，而是通过侧向支架和柔性走线连接到独立盒体。这样布置有几个实际考虑：一是热像镜头需要避开面窗反光和呼吸起雾区域；二是前端重量过大容易让面罩下坠，破坏面部密封；三是独立盒体可以容纳电池、处理板和散热空间，维修更换也更方便。盒体通过黑色弯臂固定在面罩侧下方，线缆沿支架走向进入头带区域，走线弧度预留了转动和拉扯余量。消防员佩戴空气呼吸器进入现场时，头部会频繁俯仰、转视和碰撞，若线缆走直角或接头受力，现场故障率会明显上升，因此弯臂处采用圆滑过渡，并让连接点远离面窗密封边。

　　面罩前额位置设置了一个横向电子模块，主要承担显示、控制或传感安装功能。该模块位于面窗上缘外侧，不占用呼吸腔，也不遮挡主视野。模块外形做圆角处理，底部与面窗支撑框贴合，两端通过卡扣或螺钉座固定，便于拆装维护。靠近右侧面窗的位置还有一个小型显示组件，矩形屏幕区域与浅色壳体组合，承担OLED信息输出或状态提示。设计时需要控制该组件与面窗之间的距离，既保证投影或显示光路能够进入使用者视野，又不能让元件突出过多，避免在狭窄通道中刮碰墙体、吊挂件或救援装备。

　　头带系统采用多点背负式结构，顶部和侧后方向均有宽幅织带，调节扣布置在双耳附近和后侧拉力区。全面罩在正压供气时会受到向外推开的力，若头带拉力集中在一点，面窗边缘会产生局部变形，导致密封裙边压痕不均。模型中的多条头带把拉力分散到前额、脸颊和后脑区域，使面窗受力更接近均匀压紧。两侧金属或塑料调节件保留了铰接空间，消防员戴手套时也能完成松紧调整。头带与面罩本体的连接座采用加厚耳轴结构，这个位置在佩戴和脱卸时反复受拉，是疲劳开裂的高风险区，建模时需要关注圆角过渡、壁厚连续性和铆钉/螺钉孔边距。

　　在功能逻辑上，热像仪负责拾取人体与环境之间的温差信号，处理单元对热源轮廓进行识别，再把位置提示送入面罩内的显示或投影系统。使用者不需要低头查看屏幕，目标方位可以叠加在视野前方，配合地面爬行、房间搜索和狭窄空间穿越。OLED模块的优势是体积小、对比度高，适合显示简单箭头、热源框、距离或状态符号；但它对面窗安装角度、遮光和防雾也更敏感。结构设计上需要在面窗内侧预留遮光罩或挡光边，减少外界强光对显示效果的冲刷，同时不能让遮光件碰到睫毛或影响眼镜佩戴。

　　安装边界方面，面罩前侧不能无限制堆加电子件，因为消防员还要配合空气呼吸器面罩背架、头盔、通讯耳麦、头灯和防护服领口使用。热像盒体位于侧下方后，需要检查它与肩带、气瓶减压阀、通讯话筒之间的干涉关系；前额模块则要核对与头盔下沿的间隙。面窗下方呼吸阀区域周围保留手指操作空间，方便在佩戴状态下检查阀片、接通供气管路。所有外挂模块的锐边都应做圆角或包覆处理，原因不只是佩戴舒适，更包括高温烟气环境下防止刮伤防护服密封层，以及在黑暗中减少钩挂。

　　从建模细节看，透明件、密封裙边、头带、电子盒、显示模块和呼吸接口分别承担不同材料与装配角色。透明面窗适合用高抗冲透明材料，外壳模块可采用阻燃工程塑料，头带连接位需要耐冲击和耐反复弯折，软质裙边则要保持与面部的贴合弹性。三维结构处理时，不能把这些零件简单建成一个整体外观件，否则后续无法检查装配间隙、密封压缩、模块更换和维修开盖。尤其侧置热像盒与弯臂连接处，应体现线缆通道、固定螺钉座和盒体分模边界；前额模块也要保留上下盖配合关系，方便电路板、电池或传感器在工程落地时装入。

　　这类面罩面向的不是普通室内佩戴，而是高温、浓烟、噪声、水渍和碰撞并存的消防搜救场景。因此结构重心、佩戴稳定性、热像视野、显示可读性和呼吸密封必须一起评估。靠前额模块承担显示与控制，靠侧置盒体分担重量和散热，靠多点头带维持密封，再通过面窗内投影把热源位置转化为直观导航提示，整个方案的价值在于让消防员在不中断搜救动作的情况下获得环境增强信息。建模时围绕这些真实使用动作布置零件，外形才有工程依据，而不是只停留在概念外观。
