压力容器配套滚轮式自调焊接转台

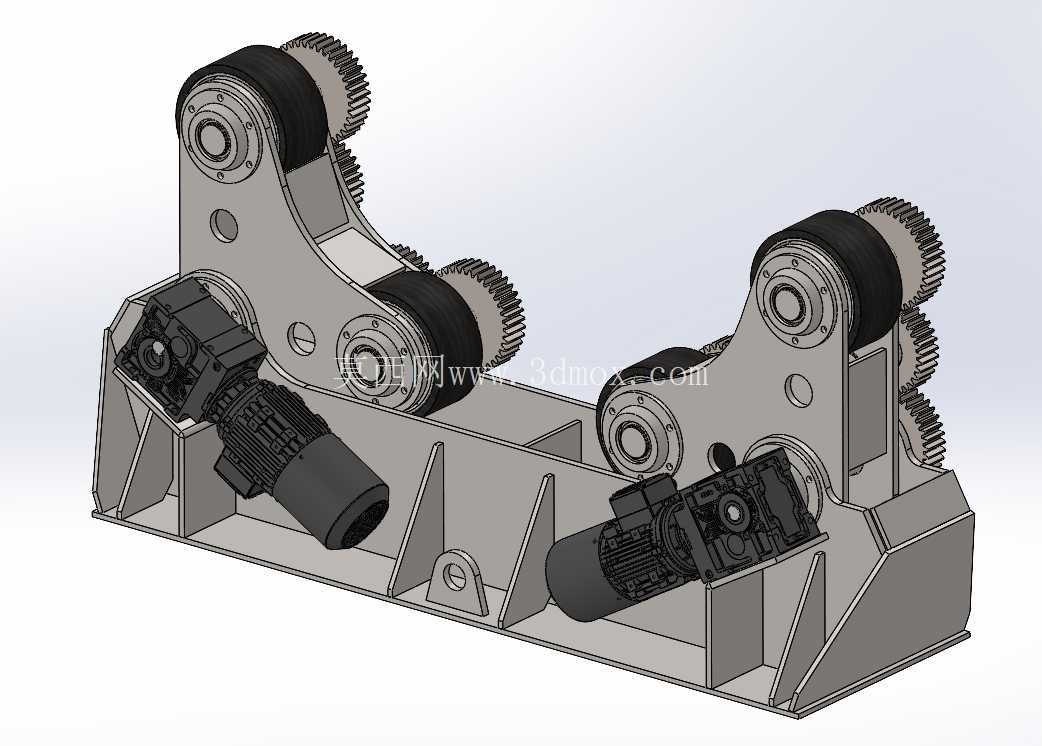

　　这套三维结构呈现的是面向筒形压力容器制造现场的双工位自调式滚轮焊接转台，整体采用左右对称布置的两组独立驱动托辊单元，配合一体式焊接底座机架，主要承担大直径筒体、管道段、储罐壳体在环缝焊接、纵缝组对、内壁堆焊、外圆检测及防腐缠绕工序中的匀速回转支撑任务。现场作业时，待加工的圆柱形工件直接横置在两侧聚氨酯托轮之间，依靠托轮与筒体外壁的摩擦接触传递扭矩，驱动筒体按焊接工艺要求的线速度平稳转动，焊工或自动焊枪可保持固定工位完成环向焊缝连续作业，无需人工翻转重型工件，大幅降低厚壁容器组对的吊装辅助工时。

　　从结构布局来看，设备两侧的摆动支架采用厚钢板折弯焊接成型，支架上沿斜向布置两对托轮轴系，每根轴端集成钢制传动齿轮与黑色聚氨酯包胶滚轮，齿轮侧用于啮合减速电机输出端的传动链，包胶轮面直接接触工件，既提供足够摩擦驱动力，又避免钢制轮面压伤压力容器筒体的抛光外壁或不锈钢防腐层。摆动支架与底座铰接，可随工件直径变化自动张开或收拢，适配不同规格筒节的支撑夹角，保证工件中心始终处于稳定承托区间，避免小直径筒体托轮夹角过小出现打滑、大直径筒体夹角过大导致重心偏高的问题。

　　底座部分采用整体型钢与钢板拼焊的箱型梁结构，底部设置多道三角形加强筋板，承载区域预留电机安装位与铰接支座定位面，两侧驱动单元的减速电机横向固定在底座下部，电机输出轴通过齿轮副将动力传递至托轮轴，双端同步驱动的形式可保证长筒体回转时两端线速度一致，避免工件轴向窜动。机架底面为平整安装基准面，现场就位后可通过地脚螺栓固定在车间混凝土地基上，底座两端的斜向护板同时起到防焊渣飞溅、保护传动部件的作用。

　　设计层面优先考虑重载工况下的刚性与维护性：托轮轴系采用带座轴承支撑，轴承座直接螺栓固定在摆动支架的加工面上，轴端齿轮采用外露开式传动，结构简单便于检修更换；包胶滚轮设计为可拆式，轮面磨损后仅需拆卸轮体重新包胶或更换，无需拆解整个支架。铰接点位置设置润滑注油点，长期承受重载摆动时可定期加注润滑脂，减少铰接轴磨损。驱动电机选用直角轴减速电机，输出扭矩大、占用横向空间小，电机尾部自带制动与接线盒，可配合车间变频控制系统实现回转速度无级调节，适配手工焊、埋弧焊、气体保护焊不同工艺对筒体线速度的要求。

　　安装边界方面，整套转台的长度方向覆盖双驱动单元的整体跨度，宽度方向以底座外侧护板为最大边界，高度方向随摆动支架的抬起角度变化，现场布置时需在设备两侧预留筒体吊装的进出空间，底座上方的托轮工作区间要避开车间行车的吊物路径；对接长筒体时可将多组同款滚轮架沿筒体轴向串联布置，两组驱动架分别布置在筒体两端承重位置，中间增设从动托架，支撑长度十余米的大型储罐筒节。设备的托轮中心距、铰接点高度、电机输出扭矩均按照压力容器常规筒节的重量区间匹配，结构建模时所有钢板厚度、轴径、齿轮模数、螺栓孔位均按实际焊接工装的工程尺寸绘制，可直接用于工装方案评审、加工出图与现场布局校核，也可作为自动化焊接生产线中变位输送单元的参考结构，延伸应用于管道预制、风电塔筒制造、大型回转件装配等需要重型工件回转支撑的场景。
