采矿用大型振动筛分输送成套设备

　　这套设备的核心场景集中在露天矿山、砂石骨料生产线、煤炭洗选厂以及建筑垃圾资源化处理线上，物料经前段破碎后直接进入筛面，通过高频振动把不同粒径的矿石、碎石或煤炭分层透筛，再由下方溜槽和接料设备分别输送至成品料堆或下一道破碎工序。现场布置时，筛体通常架设在混凝土基础或钢结构平台上，进料端承接上游带式输送机或装载机给料，出料端需要预留多条出料溜槽、检修通道和降尘罩接口，因此模型不仅表达了筛箱本体，也把支撑钢架、检修平台、护栏、爬梯和端部集料罩一并纳入，便于在总图布置阶段核对设备与上下游输送设备的高差、落料点和维护空间。

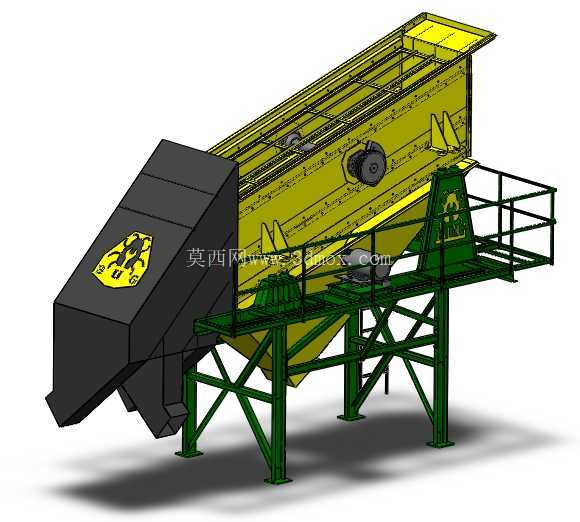

　　从结构组成看，长条形倾斜筛箱承担主要筛分功能，内部布置多层筛面、激振机构和加强梁，侧板通过密集螺栓或焊接筋板保证高频载荷下的刚性；筛箱上方设置敞口受料区，便于大块物料落入并快速铺开，端部和侧面则根据粒度分级方向布置出料段。黑色端部集料罩与黄色筛箱形成明显分区，前者用于引导筛上物或筛下物汇聚，减少物料飞溅，也为后续密封除尘创造条件。绿色支撑框架采用立柱、横梁和斜撑组合，承受筛体自重、物料重量以及振动传递载荷，支腿底部需要与预埋件或地脚螺栓配合，安装时还要控制筛面倾角、横向水平度和振动方向角。

　　设计思路上，这类筛分设备不能只追求筛箱外形，更要围绕物料运动轨迹展开。筛面倾角决定物料向前输送速度，倾角过小会导致厚料层堆积、透筛效率下降，倾角过大则物料停留时间不足，细粒级来不及穿过筛孔。激振器位置、偏心块质量和振动方向角共同决定筛箱的振幅与运动轨迹，模型中保留了激振器外形及安装位置，可用于检查检修拆卸空间、传动部件与机架的干涉情况。筛箱侧板、横梁和筛面支撑梁需要按交变载荷考虑疲劳强度，尤其在靠近激振器的位置，局部刚度不足会引起焊缝开裂或螺栓松动。

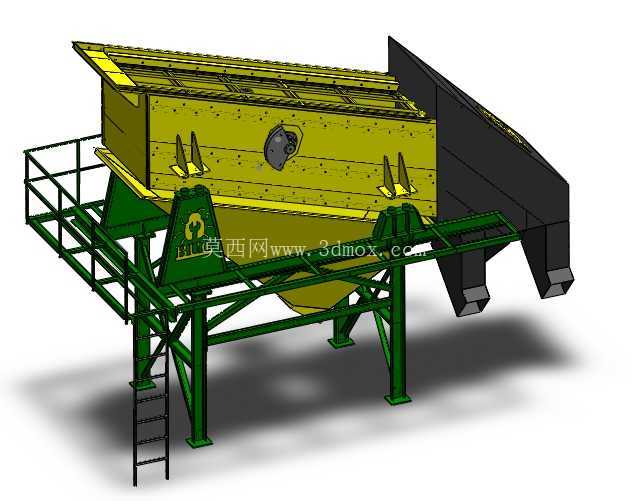

　　机架与检修平台的建模同样具有工程意义。设备运行过程中，人员需要定期检查筛网磨损、激振器润滑、螺栓紧固和弹簧支撑状态，因此平台宽度、护栏高度、爬梯位置都不能脱离实际维护需求。模型中平台沿筛体侧面和端部延伸，形成相对完整的巡检通道；护栏采用立杆加横杆形式，既表示安全防护边界，也可在详图设计中转化为型钢规格和连接节点。支腿之间的交叉斜撑用于抵抗启停阶段和偏心振动产生的横向力，基础布置时应避免支腿与下方出料输送机、溜管或除尘风管发生空间冲突。

　　外形与安装边界方面，该设备属于长跨度筛分机组，整体沿物料流向呈倾斜布置，长度方向需要预留进料溜槽、筛箱检修吊取空间和尾部出料距离；宽度方向除筛体外，还要包含平台、护栏、驱动装置及外部检修余量；高度方向则受筛面倾角、支腿高度、下方输送机断面和集料溜槽角度共同影响。进行三维布局时，应重点核对进料点是否落在筛面有效受料区，出料溜槽角度是否满足物料自流，筛体周围是否留有激振器拆装、筛网更换和起重检修的通道。

　　对于结构设计人员，该模型可作为筛箱加强、机架支撑、平台护栏和溜槽接口协调的参考；对于选型人员，可直观理解大型振动筛在破碎筛分流程中的位置、与输送设备的衔接方式以及现场占地轮廓；对于三维建模从业者，模型也展示了复杂钣金筛箱、型钢机架、检修平台和附属罩体的组合表达方法。整体上，它不是单一零件，而是一套面向矿山筛分作业的完整设备构型，能够帮助设计阶段提前发现安装高度、维护通道、物料流向和结构支撑之间的协调问题。
