佩内拉振动筛分设备结构设计

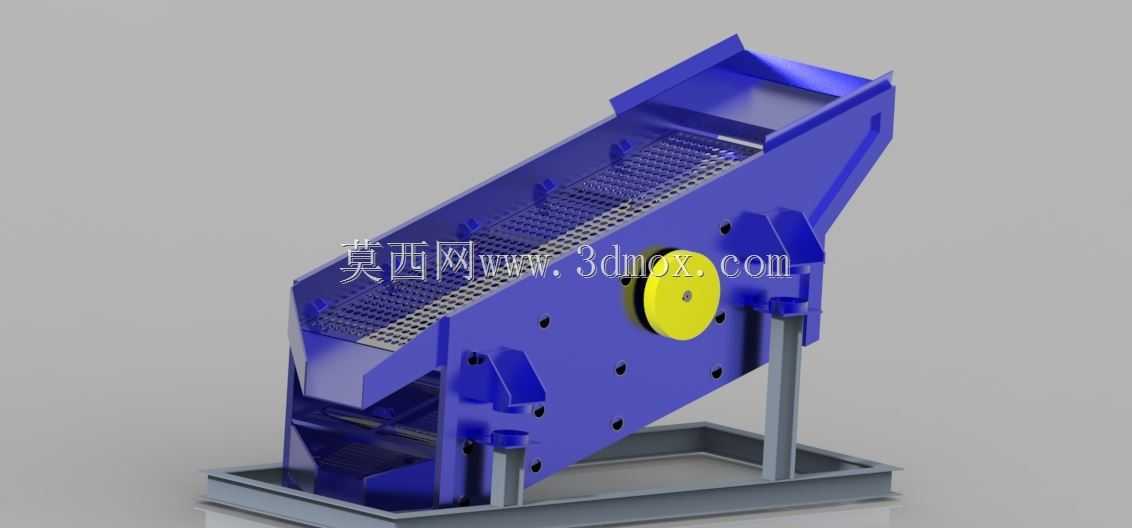

　　这款佩内拉振动筛分设备，主要面向矿山、砂石骨料生产、建材加工等散状物料分级作业场景，在生产线中承担不同粒径物料的筛分分级任务，可将破碎后的矿石、砂石、建筑垃圾再生料等按照粒径区间完成分离，为后续工序提供符合粒度要求的物料。设备整体采用倾斜式筛箱布局，筛面与水平方向保持固定倾角，配合偏心激振单元提供的定向激振力，能够让筛面上的物料在做跳跃式向前运动的过程中，透过多层不同孔径的筛网完成分级，避免物料堆积堵孔，保障连续作业的筛分效率。

　　从结构设计逻辑来看，筛箱主体采用加厚钢板折弯焊接成型，侧壁设置多道加强筋板抵消激振力带来的交变载荷，避免长期作业出现焊缝开裂、箱体变形问题；激振单元布置在筛箱侧部中上部位置，偏心块的配重经过动平衡校准，运转时产生的激振力可沿筛面方向均匀传递，既保证物料在筛面的行进速度稳定，也能减少振动对机架基础的冲击载荷。设备底部采用型钢焊接的一体式机架，通过支撑腿与筛箱连接，支撑位置的布局经过受力核算，能够承载筛箱满载作业时的动载荷，同时预留了地脚螺栓安装孔位，现场安装时可直接与混凝土基础固定，不需要额外制作复杂的安装基座。

　　筛面采用模块化筛网结构，不同筛分层可根据筛分需求更换对应孔径的筛网，筛网通过侧边压块固定，更换时不需要拆解整体筛箱，能够大幅缩短现场维护的停机时间；入料端设置扩口式导料槽，可承接上游皮带输送机或破碎机的出料，导料槽内部衬有耐磨衬板，减少物料直接冲刷筛箱本体造成的磨损，延长设备主体的使用寿命。设备的外形尺寸充分考虑了中小型生产线的场地适配性，整体宽度控制在常规运输车辆的限宽范围内，整机运输时不需要拆解主体结构，到场后仅需要完成机架固定、激振单元接线即可投入使用，安装边界预留了足够的检修空间，侧部激振单元位置预留了检修操作面，日常检查偏心块、加注润滑脂时不需要额外搭建作业平台。

　　在实际作业过程中，该设备可根据处理物料的特性调整激振力大小，通过增减偏心块的配重片，适配不同比重、不同粒度组成的物料筛分需求，针对含泥量较高的物料，也可通过调整筛箱倾角提升物料行进速度，减少细粉粘附筛网造成的堵孔问题。筛箱的出料端设置多个分级出料口，不同粒径区间的物料可通过对应出料口汇入下游输送设备，完成整个筛分分级流程。
