水平式快速压紧肘节夹钳工装夹具

　　这套水平式快速压紧夹具常用于焊接工装、机加工定位、装配检具、木工钻孔、钣金折弯辅助定位以及小型自动化线体的手动压紧工位。它的核心价值不是提供大吨位夹紧力，而是在频繁开合的作业场景里，用一次扳动完成压头靠近、锁紧和释放，减少拧螺栓、压板移位、反复找正所消耗的辅助时间。现场使用时，工件先放入定位块或仿形支撑面上，随后将红色手柄向下压合，四连杆机构越过死点，前端螺杆压头迅速落到工件表面；手柄继续压至接近底座平面后，机构进入自锁状态，即使受到振动、切削力波动或工件轻微回弹，压头也不会自行松脱。松开时只需反向扳起手柄，压头随摇臂抬起并让出取放空间，操作者可以直接取件，不必完全拆卸压紧元件。

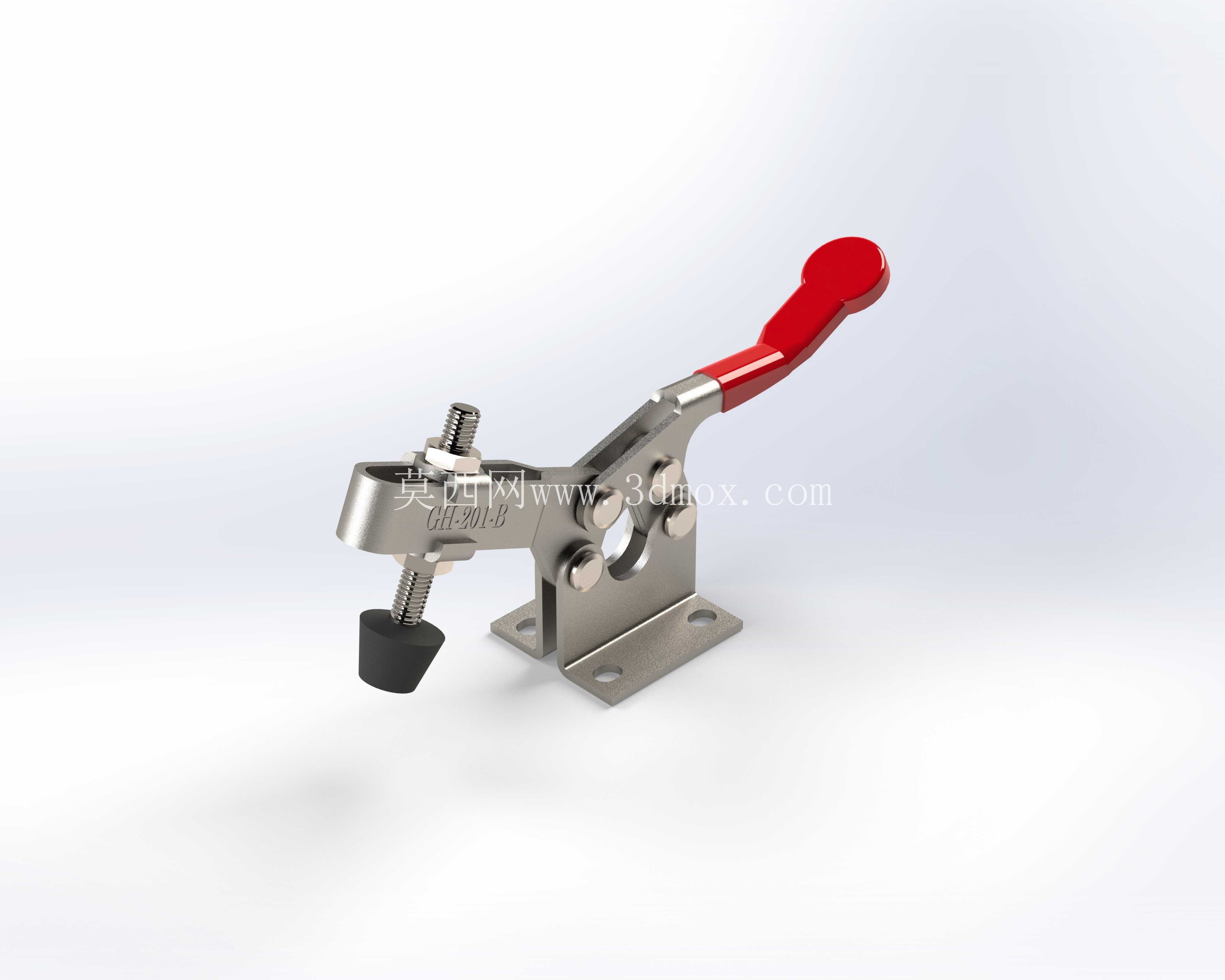

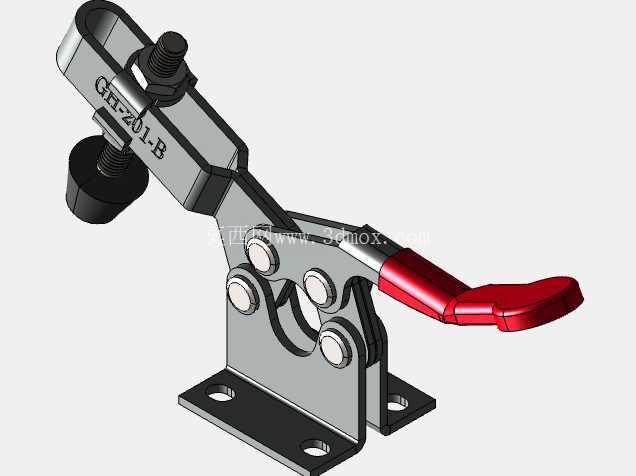

　　从结构组成看，模型完整呈现了底座安装板、主铆接轴、联动侧板、压臂、红色握持套、调节螺杆、锁紧螺母和橡胶压脚等关键部分。底座采用带折边的板式支撑，底部平面承担贴合安装基准的作用，两个长圆孔或固定孔位允许螺钉穿过并将夹钳固定在工装板、型材框架或焊接平台上。底座立板与摇臂之间通过销轴形成回转副，侧板之间的间距决定了机构抗侧向偏摆的能力。压臂前端设置可调螺杆，螺杆端部配橡胶或聚氨酯压脚，既能增大接触摩擦，也能避免金属压头直接压伤已加工表面、漆面或薄壁件。锁紧螺母用于限定螺杆伸出长度，在同一批次工件厚度稳定时，一次调整后即可重复使用。

　　设计这类夹具时，首先要确认压紧点与定位支撑点之间的关系。压脚应尽量落在工件刚性较好的区域，下方最好有定位块、靠山或工装板面支撑，避免压紧力作用在悬臂薄壁处造成变形。对于机加工场景，压点不能干涉刀具路径；对于焊接场景，压脚与焊缝之间要预留焊枪操作空间，并考虑焊渣飞溅对销轴和螺纹的影响。水平手柄在闭合后高度较低，适合安装在台面边缘或操作者手部容易到达的位置，但布置工装时仍需校核手柄抬起轨迹，防止与相邻夹具、传感器、气缸或工件轮廓发生干涉。

　　安装边界方面，夹钳底座需要贴合平整基准面，若工装板表面焊接后变形，应先加工或研磨安装面，再固定夹钳。螺钉规格、孔距和底座厚度要与实际载荷匹配，固定后可通过涂色或塞尺检查底座是否悬空。前端压头的高度通过螺纹旋入长度调节，调节量过小会导致工件未被压实，调节量过大则会使机构在闭合前承受强制顶推，加速销轴磨损并改变死点位置。压脚与工件接触面宜保持垂直或接近垂直压紧，偏斜接触会产生横向分力，使工件移位，也会让螺杆承受不必要的弯曲载荷。

　　在三维建模和选型校核时，不能只把它看成一个静态摆件。需要重点建立手柄开启、闭合两个极限位置，检查压臂扫掠空间、手柄操作高度、压头退让距离以及工件取放通道。若用于多工位夹具，应将夹钳本体、定位销、挡块、工件和操作手空间一起装配，模拟工人从上料、定位、压紧到加工后松开的完整动作。对于批量生产线，还要关注压头更换便利性、销轴磨损后的间隙、橡胶压脚老化以及铁屑堆积对连杆运动的影响。底座孔位可在设计中保留少量调节余量，便于现场根据工件误差进行微调。

　　该夹具的机构思路利用了连杆过死点锁紧：手柄下压时，各铰接点的力传递方向逐渐变化，到达闭合位置后，外部反力难以通过压臂反向驱动手柄打开，因此形成稳定的机械锁止。与螺纹压板相比，它的动作行程短、操作速度快；与气缸压紧相比，它不依赖气源，布置简单，适合小批量、多品种和频繁换型的工位。实际选用时，应结合工件厚度、压紧力需求、操作频率、环境温度和是否有油污焊渣来确定夹钳规格、压头形式以及安装数量。建模时将销轴、螺杆、压脚和手柄套分别表达清楚，也便于后续生成工程图、装配说明和工装维护要点。
