四足仿生巡检机械狗整机结构设计

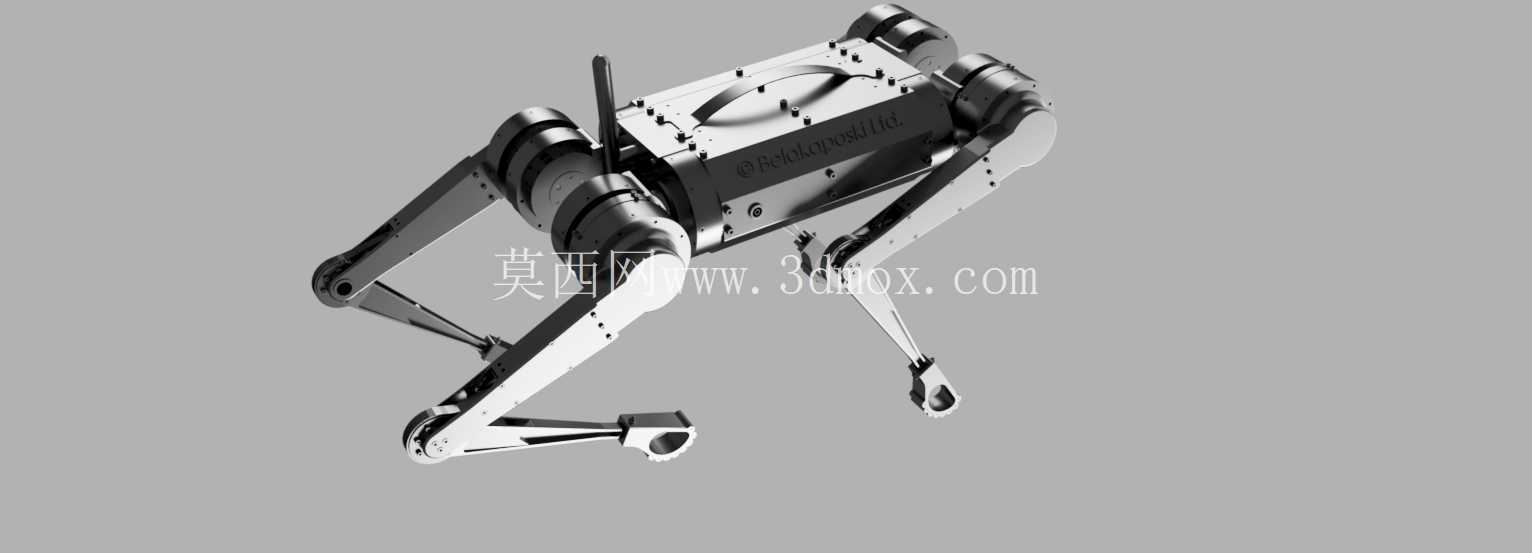

　　这套四足仿生行走装备的结构方案，最初是围绕厂区狭窄通道、管廊夹层、非铺装户外场地的巡检作业需求展开的，常规轮式底盘在台阶、碎石路面、散落管线的工况下通过性不足，履带底盘又存在转向半径大、易夹带杂物、对铺装路面造成压痕的问题，足式行走的构型刚好能填补这类场景的设备空白。整机的腿部采用对称式四足布局，每条腿都设置了多组转动关节，关节处的铰接座预留了标准驱动元件的安装位，工程师在建模阶段就把驱动件的外形包络、接线空间、散热间隙全部纳入装配校核，不需要后期二次改孔避让。机身主体框架采用分层承载思路，下层框架负责承接腿部传递的冲击载荷，框架上的加强筋走向顺着足端落地时的力流方向布置，避免直角应力集中；上层平台预留了通用安装孔位，可以搭载检测传感器、摄像模组、环境采样模块，不同作业场景下更换负载不需要改动主体承重结构。

　　从实际落地的工况来看，这类机械狗可以替代人工进入高危区域完成例行巡查：化工园区里排查管道法兰的泄漏点，地下综合管廊里检测积水与有害气体浓度，变电站内巡视设备运行状态，灾后废墟区域先行探路确认通行安全。足端的结构设计做了圆弧过渡的接触面，落地时可以小幅自适应贴合不平整地面，四条腿的步态动作通过关节转角的配合实现，慢走工况下可以保持三条腿支撑、一条腿抬升迈步，机身重心始终落在支撑三角形范围内，静态行走稳定性有充足余量；需要小幅提速时切换对角步态，两组对角腿交替支撑抬升，兼顾移动速度与整机平衡。

　　建模过程中对整机的安装边界做了完整校核：腿部完全收拢时的整机宽度控制在常规巡检通道的限宽以内，能够顺利通过标准防火门与管廊检修入口；腿部完全伸展迈步时，足端的最大跨距、抬升高度都做了运动仿真模拟，确认迈步过程中腿部构件之间、腿部与机身框架之间不存在运动干涉，足端最大抬升高度可以覆盖日常遇到的路沿、管道凸起、小型障碍物的跨越需求。机身内部的腔体划分出了驱动元件安置区、电控组件安装区、走线槽位，动力线缆与信号线缆分槽布置，避免运动过程中线缆被关节拉扯磨损，腔体的盖板采用快拆结构，日常维护时不需要完全拆解机身框架就可以触及内部元件。

　　关节铰接位置的轴承安装位做了同轴度公差标注，装配时两端轴承座可以一次装夹加工完成，保证关节转动顺畅无卡滞；所有外露的连接紧固件都选用标准件，孔位间距符合通用装配规范，备件替换成本低。机身顶部的负载安装面做了平面度处理，搭载不同检测设备时可以保证检测基准统一，前端预留的传感器支架位置可以根据需求调整俯仰角度，适配不同方向的检测视角。整套结构在设计阶段就反复验证了不同姿态下的整机重心位置，当机械狗站立在斜坡面上时，通过调整腿部关节的伸缩量，可以把机身调整至水平状态，保证搭载的检测设备读数稳定，不会因为机身倾斜影响检测精度。腿部构件在保证结构强度的前提下做了局部轻量化挖槽，减少腿部摆动时的转动惯量，让关节驱动的负载更小，动作响应更灵活，同时整机整体重量控制在人工可以辅助搬运的范围内，遇到需要跨区域转运的场景，两名作业人员就可以完成设备的装卸转移。
