微型USB-C接口PCB转接板组件

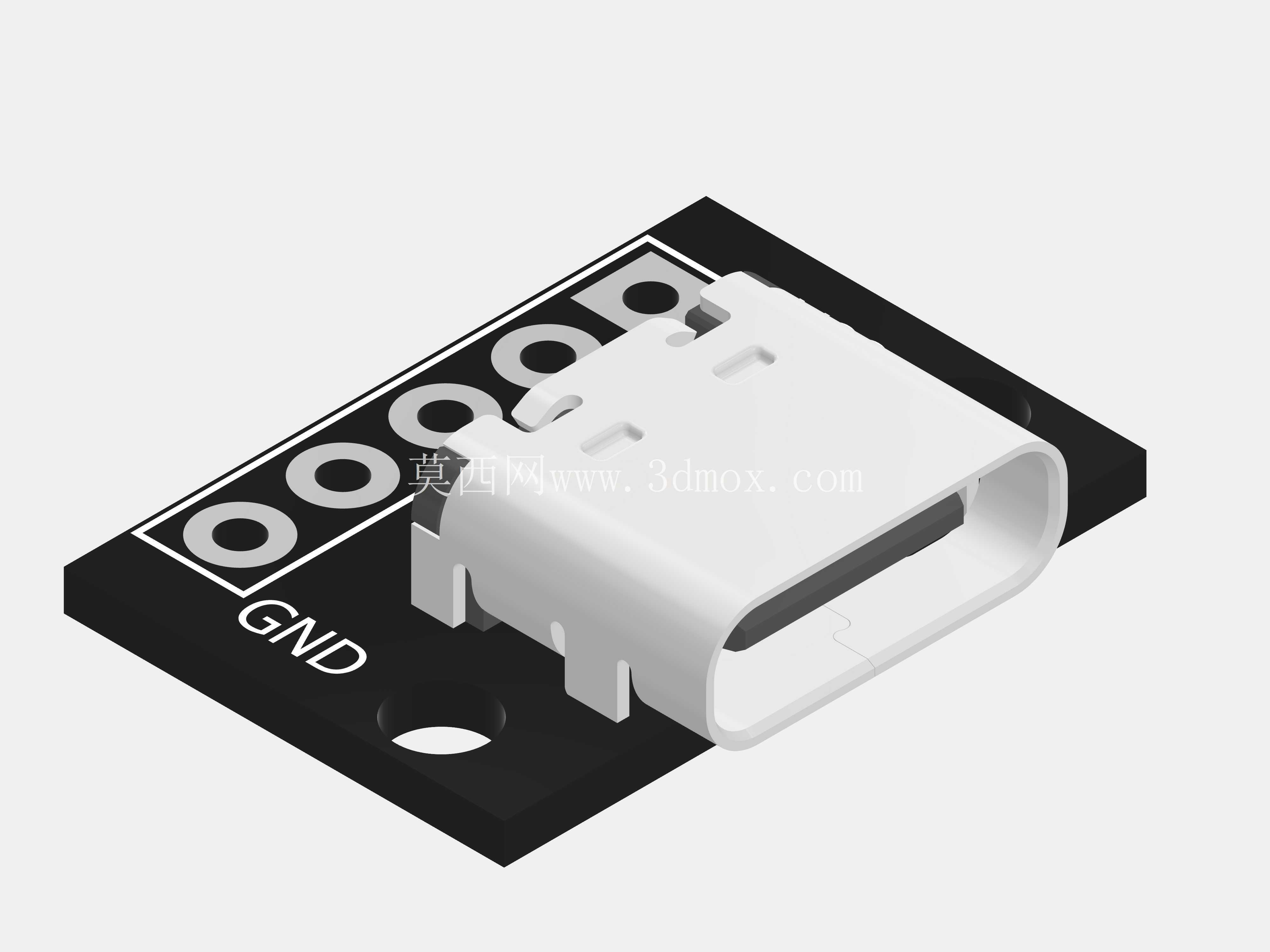

　　在消费电子、小型工控板卡、教学实验平台以及快速原型验证项目中，USB-C接口几乎已经成为供电与数据接入的首选形态。实际布线时，工程师经常遇到主板连接器选型受限、外壳开口与接口位置不匹配、调试阶段需要临时引出电源与信号等问题，这时一块结构紧凑的USB-C PCB转接板就能把接口固定、焊盘过渡、线束引出和安装定位集中解决。该三维作品呈现的正是微型USB-C母座与黑色PCB基板组合后的完整装配状态，白色塑胶外壳、金属屏蔽壳、板边通孔、丝印标识和安装孔均按实物比例还原，可直接用于结构干涉检查、整机布局评审和连接器选型确认。

　　从设备用途看，这类转接板并不承担复杂电路功能，核心价值在于机械与电气边界的标准化。板上预留的圆形焊盘可作为电源、地或信号测试点，GND丝印明确提示接地位置，方便万用表、示波器探针搭接；USB-C母座采用卧式贴板姿态，插接口朝向板端外侧，插入线缆后外力主要由连接器金属固定脚和PCB焊点共同承担。对于需要频繁插拔的开发板、下载器、小型传感器模块或桌面演示装置，这种布局能让线缆走向更贴近设备底面或侧壁，减少突出高度，也便于外壳开槽。

　　建模时需要重点把握几个装配关系。首先是USB-C母座的外壳轮廓，接口前端为椭圆形开口，舌片位于腔体内部，外部金属壳与白色塑胶体之间存在包边和卡扣结构；若只建简化方块，后续做外壳开孔时容易误判间隙，实际装配会出现线缆插头无法完全插入或金属壳顶壳的问题。其次是连接器与PCB的贴合面，母座底部定位柱、固定焊脚和信号引脚都应落在基板对应焊盘范围内，板厚通常按薄型FR-4板材控制，过厚会抬高接口，过薄则会影响焊盘支撑强度。

　　PCB外形采用矩形小板切角思路，基板上分布多枚大直径通孔焊盘，既可用作通孔焊接引线，也可作为半孔式固定或测试点。板端两个小孔承担机械安装作用，在紧凑设备里可通过微型螺钉、铜柱或塑料定位柱固定到壳体筋位；若设备内部空间不允许螺钉，也可利用这些孔位进行点胶限位或与治具定位销配合。设计安装边界时，要在USB-C插口前方预留线缆插头长度和手指插拔空间，不能只按母座本体尺寸留空；板体上方则要考虑金属壳高度以及周边元件的安全距离，避免与电池、屏蔽罩或外壳肋条发生挤压。

　　从电气结构角度看，USB-C连接器引脚密度高、焊点细小，转接板把细密引脚转换为间距更大的圆形焊盘，降低了手工焊接和飞线难度。对于只取5V电源的应用，可将相关电源引脚与地引脚集中引出；对于需要USB2.0数据通信的场景，差分信号焊盘应尽量短而对称，减少Stub线带来的信号反射。三维模型虽然不直接表达布线逻辑，但准确的焊盘位置、孔位和连接器占位能够帮助硬件工程师在ECAD与MCAD协同阶段同步约束，避免结构定型后才发现接口偏位。

　　在整机设计流程中，这类小件往往容易被忽略，却最容易影响外观和可制造性。接口中心高度决定外壳开槽中心线，母座前端与壳体内壁的距离决定插头能否稳定咬合，PCB背面焊点高度则影响底壳间隙。若把该模型放入手持设备、传感器盒或控制器面板中，可以直接检查USB-C插头插拔轨迹、线缆弯曲半径以及板卡固定方式；在自动化测试工装里，它也可作为标准对接模块，嵌入治具以模拟产品端接口位置。

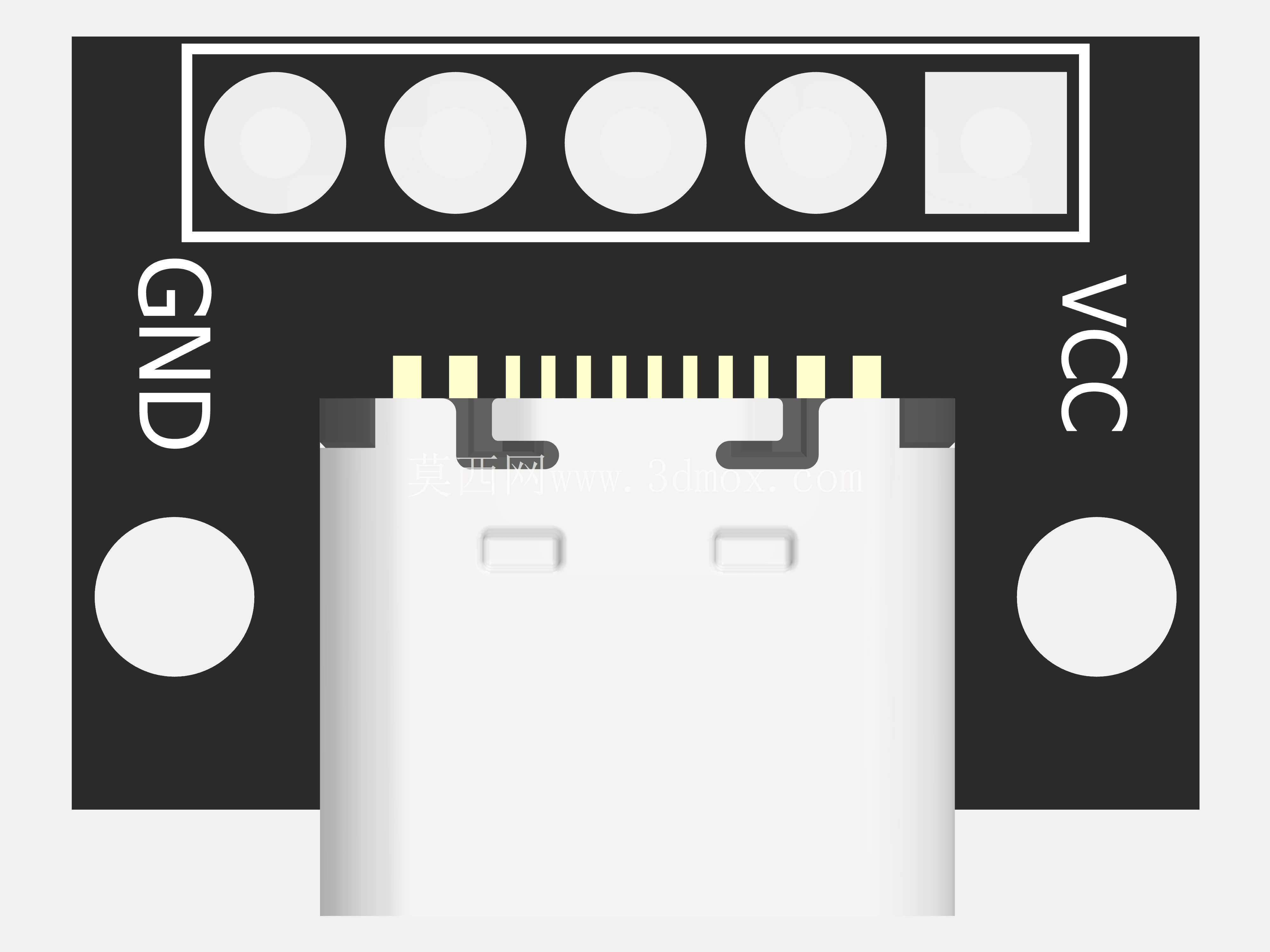

　　模型外观上，黑色基板与白色连接器形成明显对比，板上丝印、环形焊盘和开孔层次清晰，便于在渲染或装配截图中识别安装方向。结构评审时，可围绕母座固定脚强度、PCB板边到接口中心的距离、安装孔与焊盘的间距、插接口周围禁布区等细节展开。对于需要开模或做激光切割外壳的项目，这些边界数据比单纯的外观造型更有工程意义，因为它们直接关系到插头插入是否顺畅、焊点是否受侧向力、后期维修更换是否方便。

　　整体而言，该USB-C PCB转接板组件体现的是小型电子连接模块在结构设计中的典型处理方式：用一块极简PCB承担接口承载、引脚转换和安装定位，用标准化USB-C母座统一外部连接形态。三维表达保留了连接器外形、板卡轮廓、焊盘通孔和丝印信息，既能作为电子设备结构布局的参考，也能用于教学演示、焊接练习板设计、工装接口模拟以及小型硬件产品的前期方案验证。
