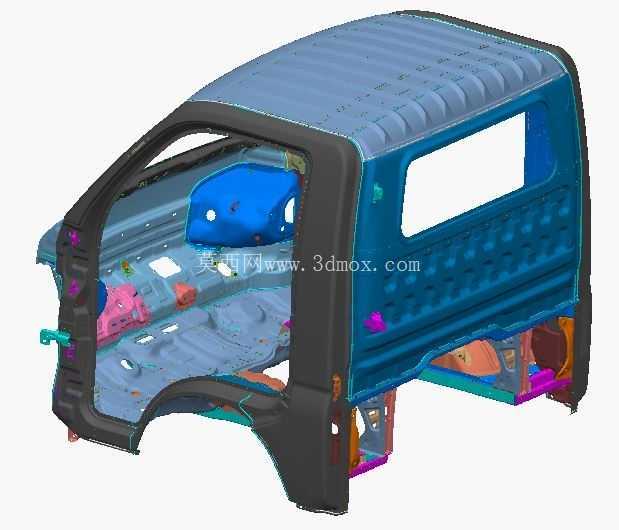

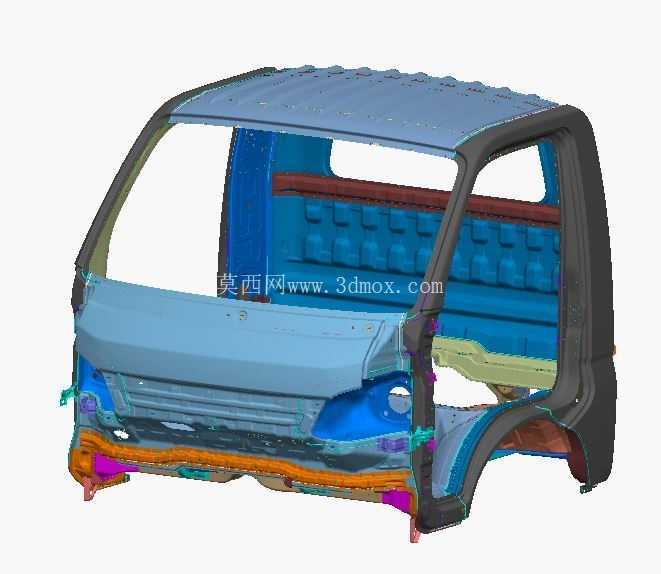

皮卡驾驶室带焊点白车身结构

　　皮卡驾驶室白车身是整车承载与装配的核心骨架，主要承担乘员舱空间维持、外覆盖件安装、底盘动力系统连接以及碰撞载荷传递等任务。该结构在三维设计中保留了驾驶舱主要钣金分块、门洞边界、前围区域、地板区域、侧围框架、顶盖轮廓以及后围连接关系，并对焊接点和焊接区域进行了明确表达，适合用于车身结构分析、焊装工艺规划、夹具概念设计以及整车总布置校核。

　　从实际使用场景看，皮卡车型兼具载货与乘用属性，驾驶室既要满足前排乘员的乘坐空间，又要与前部发动机舱、下部车架、后部货箱形成稳定衔接。白车身作为焊装完成后的基础总成，在进入涂装和总装前，需要保证各钣金件之间的搭接关系准确、门洞尺寸稳定、安装孔位一致。前围下部通常承担转向系统、制动系统、空调系统及线束穿过等功能，结构上需要兼顾刚度、密封和维修可达性；地板区域则需要与座椅、地毯、操纵机构、隔热垫及车架悬置点配合，局部加强梁和翻边结构对扭转刚度影响明显。

　　该模型的设计思路围绕“空间骨架+冲压钣金+焊点连接”展开。侧围A柱、B柱及门槛梁形成乘员舱侧面主要传力路径，顶盖横梁与侧围上边梁共同维持顶部轮廓，前围板与地板纵梁连接后构成前部载荷向底盘传递的通道。门洞周边采用多层板搭接和加强板布置，既为车门铰链、门锁、密封条提供安装基准，也能在车门反复开闭过程中控制局部变形。车身后部开口与货箱或后围结构相接，边界处的翻边、支架和焊接面需要在数模阶段提前核对，避免后期因装配干涉造成工装返工。

　　外形尺寸方面，驾驶室白车身需按照皮卡整车宽度、前排座椅布置、人机视野和轮胎跳动边界综合确定。前端下部预留散热器、前灯、保险杠及翼子板等部件的安装空间，前风窗开口角度影响视野和玻璃成型，侧门开口大小则关系到乘员上下车便利性以及车门铰链布置。地板高度不能脱离车架和悬架动行程单独确定，尤其在皮卡非承载或半承载结构中，驾驶室与车架之间通常通过悬置软垫连接，安装支架位置、螺栓孔距和软垫压缩量都需要在车身边界中保留。

　　焊接点与焊接区域的表达是该结构的重点。白车身由大量冲压件通过点焊、弧焊、螺栓连接等方式组合而成，焊点密度并非均匀分布，而是在门框、立柱接头、地板横梁、前围加强区等受力复杂位置适当加密。建模时若只保留外表面而忽略搭接层，容易在CAE分析中低估接头刚度，也会导致焊枪可达性判断失真。该结构将焊点位置和区域纳入整体数模，能够帮助工程师观察板件叠合关系，评估点焊枪进出方向、夹具压紧点布置以及焊接顺序对总成尺寸精度的影响。

　　在工艺层面，冲压件的分块需要平衡成型难度、材料利用率和装配精度。大面积外覆盖件强调表面质量和曲率连续，内部加强件则更重视翻边高度、孔位强度和焊接操作性。模型中不同颜色区域可用于区分主要钣金总成，便于在评审时识别侧围、地板、顶盖、前围和加强板之间的层次。对于结构设计人员，这类白车身数模还可用于检查密封面连续性、线束卡扣固定面、管路通过间隙以及内饰件安装点是否具备足够的板厚支撑。

　　在安装边界上，驾驶室不是孤立部件。前部需要与发动机舱零部件保持热态和振动间隙，下部需要避让车架纵梁、传动轴、排气系统和悬架运动包络，侧面需要满足车门开启、后视镜安装和踏板布置，后部则要考虑货箱连接、制动管路和燃油管路走向。通过三维状态对白车身进行完整核对，可以在实物试制前发现孔位错位、搭接面不足、焊点不可达和支架干涉等问题，从而缩短焊装夹具调试周期，并为后续轻量化优化、碰撞安全分析和整车装配验证提供可靠基础。
