双机1100马力港作推进拖轮

　　港作与近岸拖带作业中，拖轮的核心价值并不体现在载货空间，而集中在低速大推力、灵活操纵、靠离泊辅助和有限水域内的稳定作业能力。这套双机推进拖轮三维结构围绕2×1100hp功率等级展开，船体采用艏部宽钝、艉部紧凑、甲板作业面开放的布置思路，适合在港口、锚地、内河入海口以及狭窄航道内执行顶推、拖曳、护航、移位和应急辅助任务。

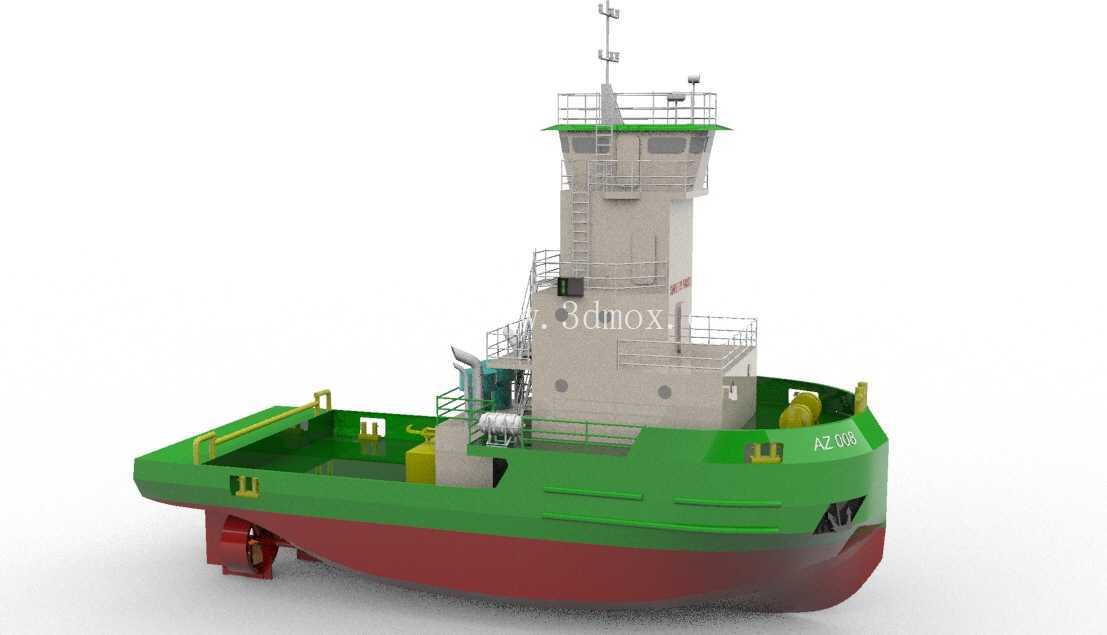

　　外形上，模型将水下船体与上层建筑分开表达。水下部分采用红色涂装，线型饱满，艏部外飘和舷弧控制得比较克制，重点保证拖轮在顶推时具有足够的压浪能力和横向阻力；水线以上主甲板为绿色，舷侧设有连续栏杆、系泊点、拖带作业区域和通道。船艏甲板预留开阔操作面，便于带缆、靠泊和布置拖曳属具；两舷靠近甲板边缘的位置保留护舷与系缆边界，避免实际靠泊时上层结构直接承受碰撞。

　　推进系统布置在船体下部靠艉区域，双机方案对应两侧独立推进单元。建模时需要重点控制推进器中心线、船体基线、轴系或全回转推进装置的安装空间，以及机舱检修通道之间的关系。对于港作拖轮而言，单机1100hp等级并不追求高航速，而是强调在低船速下输出稳定拖力，因此艉部线型、推进器周围流场空间和舵效区域都应保留足够余量。模型中艉部红色船体下方可见推进相关结构，该区域在详细设计时还需与螺旋桨直径、导流罩、尾轴支架或全回转舵桨基座进行干涉检查。

　　上层建筑采用塔式集中布置，驾驶室位置较高，能够在靠泊、拖带和近距离护航时获得良好视野。驾驶室前后窗、侧翼观察位置和顶部桅杆共同构成航行观察与通信导航区域。桅杆上集成天线、雷达或信号灯安装位，建模时应注意其高度边界与船舶通过桥梁、靠泊装卸设备时的净空限制。上层建筑内部从下至上可划分为机舱棚、设备舱、生活或工作舱室、驾驶控制区，外部斜梯和平台连接各层，满足检修与通行需求。

　　甲板功能区的划分比较明确。船艏及两舷留出带缆与顶推作业空间，甲板面设置栏杆、小型设备基座、管系附件和箱装设备位置；中部上层建筑周围布置有罐体、阀件、通风口和登乘通道，这些细节在三维模型中不仅是外观元素，也对应实船上的燃油、淡水、压载、消防或通风系统接口。拖轮在港内频繁靠近大型船舶，舷侧护舷、甲板边缘加强和系缆桩承受的载荷较高，因此结构建模时不能只按外观曲面处理，应在甲板强横梁、舷侧纵桁、带缆点加强板和拖钩机基座位置预留结构支撑。

　　从安装边界看，该类拖轮的设计约束主要包括总长、型宽、吃水、上层建筑高度以及甲板设备外轮廓。宽钝船型有利于提高稳性和拖带时的横摇阻尼，但也会对靠泊码头尺度、航道宽度和船坞布置提出要求。模型中船体绿色舷侧与红色船底的分界线可作为水线附近涂装和舾装检查参考；艏部侧面标识区域、舷墙开口、锚泊或系泊设备位置均需与实际作业习惯匹配。

　　在三维建模流程上，可先建立船体主尺度骨架，确定甲板线、基线、舷侧顶线和上层建筑中心线；再完成水下船体曲面、主甲板、舱壁和上层建筑外壳；随后补充推进器、桅杆、栏杆、斜梯、舱口、通风筒、系泊设备等舾装件。结构审查时，应重点核对机舱开口与维修吊装路径、驾驶室视线是否被桅杆或设备遮挡、甲板通道是否连续、拖带作业区域与人员通行区域是否存在冲突。

　　该拖轮适用于港口调度、船舶靠离、驳船顶推、近海短距离协助和工程船辅助等场景。相比普通运输船，它的甲板载货需求较弱，但对操纵性、推力响应、系泊强度和近距离防撞能力要求更高。模型通过船体配色、塔式驾驶室、开放甲板和下部推进结构，把这些工程特征较完整地呈现出来，可用于船舶方案展示、舾装布置校核、教学演示以及拖轮类产品的结构设计参考。
