立轴行星式混凝土搅拌主机设备

项目分类:混凝土搅拌机 发布时间:2024-11-25 ID:808166
  • 立轴行星式混凝土搅拌主机设备
  • 立轴行星式混凝土搅拌主机设备
  • 立轴行星式混凝土搅拌主机设备
  • 立轴行星式混凝土搅拌主机设备

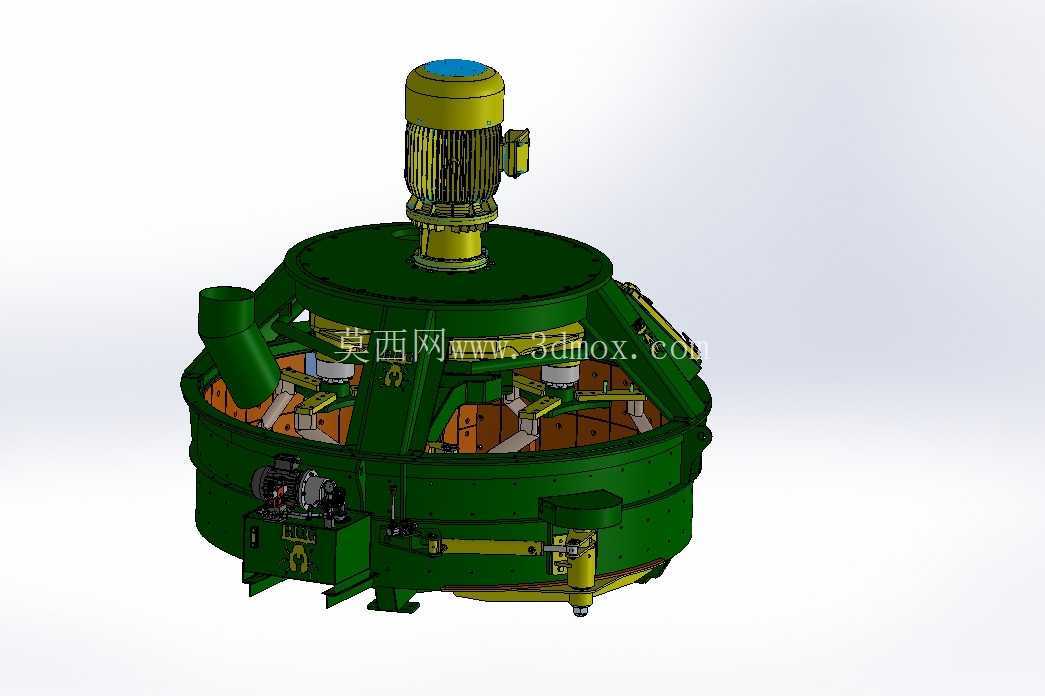

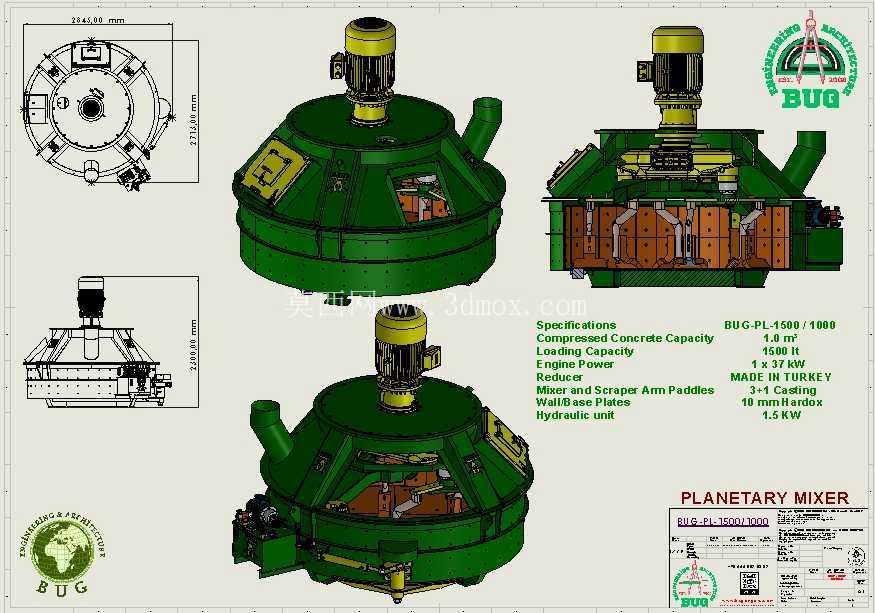

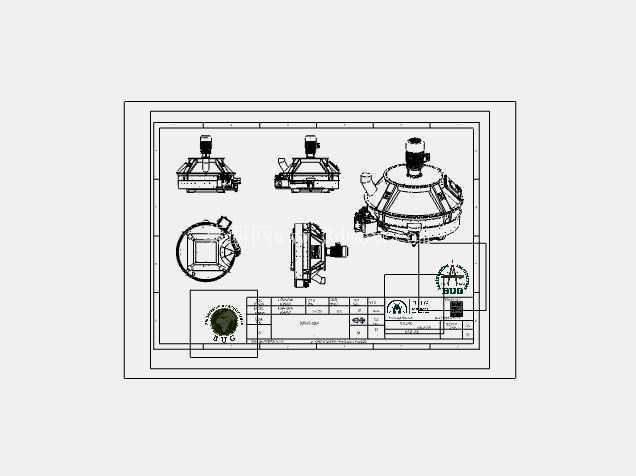

  这套立轴行星式搅拌主机主要面向预制构件厂、商混站、耐火材料生产线以及管片、PC构件、透水砖等高标准拌合场景。设备采用圆盘式搅拌缸布局,物料在缸内同时受到公转与自转复合运动作用,搅拌轨迹不存在明显死区,相比普通单轴或双卧轴形式,对干硬性混凝土、半干硬性料、高标号配比以及含纤维物料的适应性更强。现场布置时,主机通常安装在搅拌楼平台框架内,上方承接计量斗来料,下方对接卸料门或出料输送设备,因此结构建模不能只看单体外形,还要把检修空间、加料口位置、电机维护高度、液压管路走向以及卸料操作面一并纳入校核。

  从整机结构看,搅拌缸为立式圆筒形壳体,侧壁和底部衬板承担耐磨作用,内部布置行星搅拌机构、刮壁铲、搅拌铲臂及耐磨桨叶。顶部驱动单元由电机、减速机构和行星回转支承组成,动力经减速后带动搅拌臂绕缸体中心公转,同时铲臂自身绕轴自转,使物料在短时间内形成强烈剪切、翻转与对流。缸壁刮板持续将粘附在侧壁和底边的物料刮回搅拌区,避免局部结料和拌合不均。对于需要频繁切换配比的生产线,这种轨迹覆盖方式有利于减少残料滞留,提升批次间一致性。

  建模时应重点区分承载框架、耐磨衬板、搅拌铲臂、检修门、观察口、加料管、卸料机构和驱动支架。圆盘外壳并非简单薄壁筒体,上部法兰、加强筋、衬板固定点以及检修门周边都需要体现焊接和装配关系。顶部电机与减速机位于缸盖中央偏置的安装座上,周围应保留皮带或联轴器拆装位置;侧面斜向接管可作为除尘、排气或加料通道使用,管口朝向和法兰尺寸会直接影响楼体管线连接。缸体下部的卸料门通常采用液压驱动,启闭过程中门体绕铰点转动,建模时需检查门体开启角度、油缸行程、支座干涉以及卸料净空,防止门体打开后与下方接料斗碰撞。

  安装边界方面,立式圆盘主机的平面占地相对集中,但高度方向需要同时满足驱动部件吊装、缸体检修和底部卸料空间。设备就位前应核对基础预埋件或钢平台梁位,使缸体支撑圈与承重梁均匀接触;顶部起重高度需满足电机、减速机整体抽出检修的要求。若布置在封闭搅拌楼内,还应在缸盖周围留出观察、清洗和润滑维护通道,侧面检修门开启范围内不得布置固定管线。搅拌缸底部与出料斗之间通常设置密封或软连接,设计时要兼顾卸料顺畅、漏浆处理和冲洗污水排放。

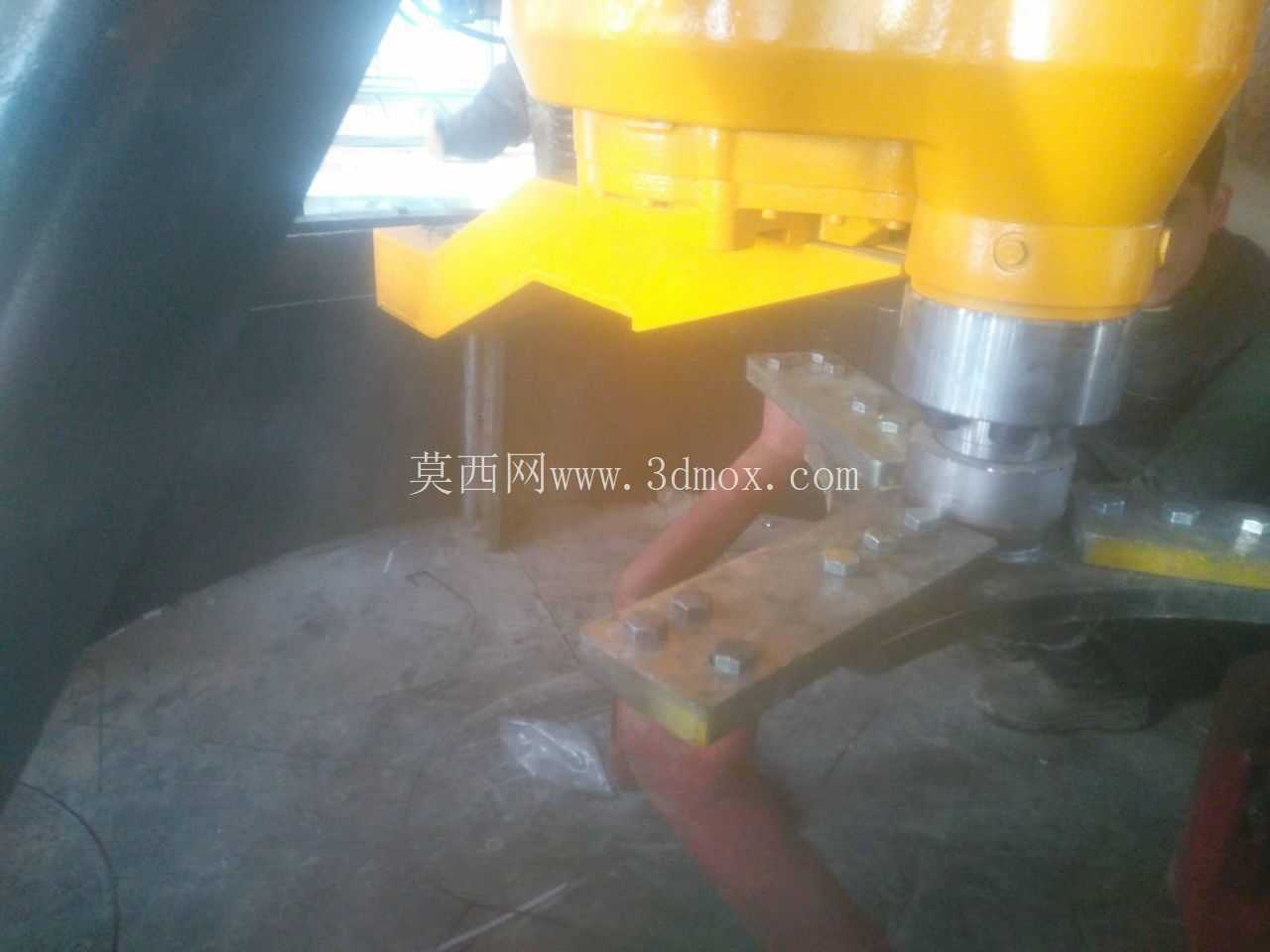

  从功能细节看,衬板和铲叶属于易损件,结构上应便于快速更换;铲臂与回转体之间的连接位置需考虑间隙调整,以补偿磨损后铲叶与衬板之间的距离。液压单元提供卸料门动作动力,管路应远离高温和频繁冲洗区域,油缸铰点处保留防尘和检修位置。缸盖上的观察口不能仅作为外观特征,其位置应能观察到搅拌区工况,同时保证加料时粉尘不外逸。对于预制构件生产,主机常与水泥、粉煤灰、骨料、水和外加剂计量系统联动,因此出料能力、批次容积和卸料时间要与整条线节拍匹配。

  三维设计过程中,可先按搅拌容积确定缸体内径和有效料层高度,再反推驱动功率、减速比、铲臂数量及衬板厚度。外形上,圆筒缸体、锥形或平底缸底、顶部驱动包、侧向管路和下部检修门构成主要识别特征;内部则要表达行星齿轮箱、回转支承、铲臂轴、刮板和耐磨叶片的相对运动关系。运动校核时,应让搅拌臂在公转一周内完成多轨迹扫掠,确认铲叶与衬板、刮板与缸壁、相邻铲臂之间保持合理间隙。这样建立的模型既能用于设备展示,也能服务于搅拌楼布置、钢结构提资、易损件维护和制造装配评审。
