二十英尺罐式集装箱运输半挂底盘

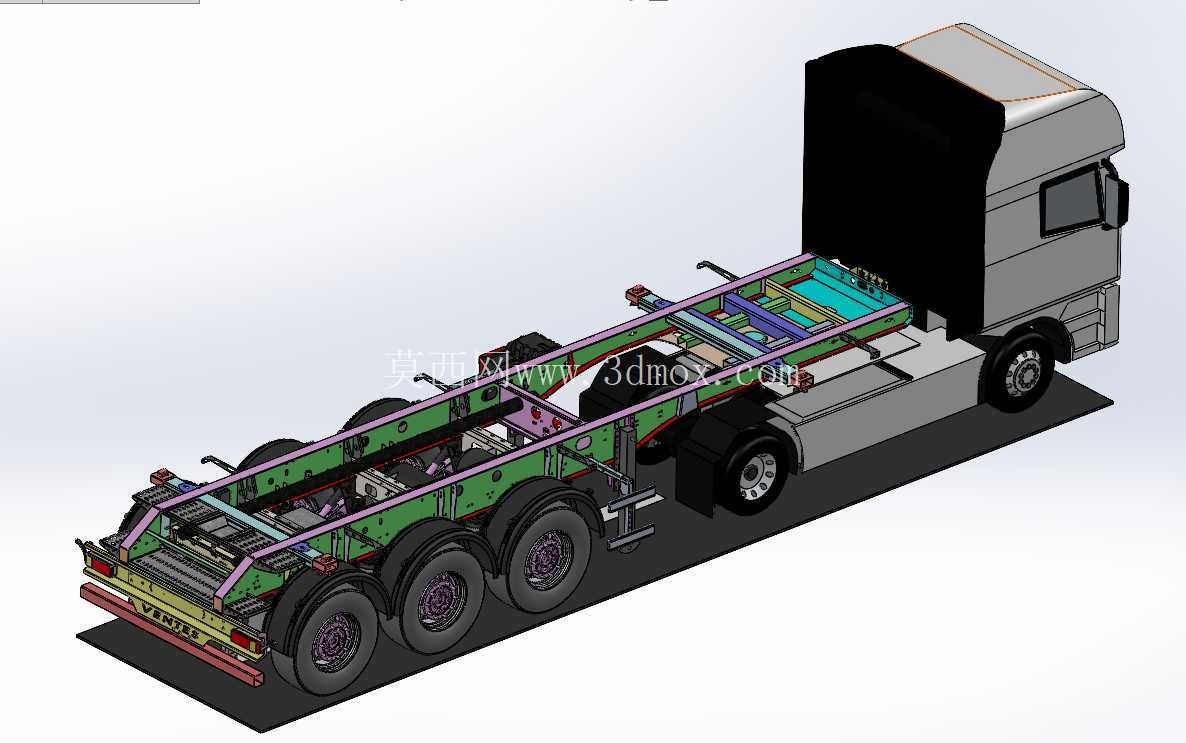

　　该三维结构作品呈现的是一套面向二十英尺ISO罐式集装箱公路转运场景的半挂承载底盘，整体围绕罐箱固定、轴荷分配、行驶通过性与后期维保便利性展开，结构细节完整，可用于专用运输车辆方案校核、罐箱接驳工装设计以及专用车结构教学参考。

　　从实际使用场景看，这类底盘主要服务于港口堆场、化工物流园区、液体散货短倒运输以及罐式集装箱公铁联运衔接环节。二十英尺ISO罐箱自身带有标准角件，满载液体后重心较高，运输过程中对车架扭转刚度、锁止位置精度和悬架承载能力都有明确要求。模型中车架主体采用纵梁与横梁组合的承载形式，侧部设置多组防滑走台板，便于人员在车辆顶部附近完成罐箱阀门检查、管路连接和装卸作业。后部区域保留了较完整的尾灯、保险杠及防护结构，能够满足道路运行时的安全边界要求。

　　设计思路上，底盘并未采用普通平板挂车的简单铺板结构，而是结合罐箱下部轮廓和操作空间进行了分区布置。中部承载区重点保证集装箱角件落位后的支撑刚性，车架纵梁承担主要弯曲载荷，横梁则用于提高抗扭能力并固定气路、电路及附属安装件。两侧紫色构件对应加强梁或护栏类结构，既可以增强车架侧向刚度，也能在人员靠近作业区域时形成边界防护。绿色板件区域预留了大量安装孔位，体现出模块化装配思路，方便根据不同车桥、制动系统、挡泥板和支腿配置进行调整。

　　罐式集装箱与普通干货箱相比，载荷重心更集中，箱内液体在起步、制动和转弯时还会产生动态冲击，因此底盘锁座区域需要具备更高的位置稳定性。模型围绕标准箱角布置承载与锁止界面，使罐箱重量能够通过角件直接传递到车架主要承力路径，避免局部薄板承受过大集中载荷。车架上方的横向防滑平台和镂空踏板，兼顾了减重与人员通行需求；踏板表面采用多孔结构，可在雨雪、粉尘或少量液体洒落环境下降低滑倒风险，同时减少泥砂积存。

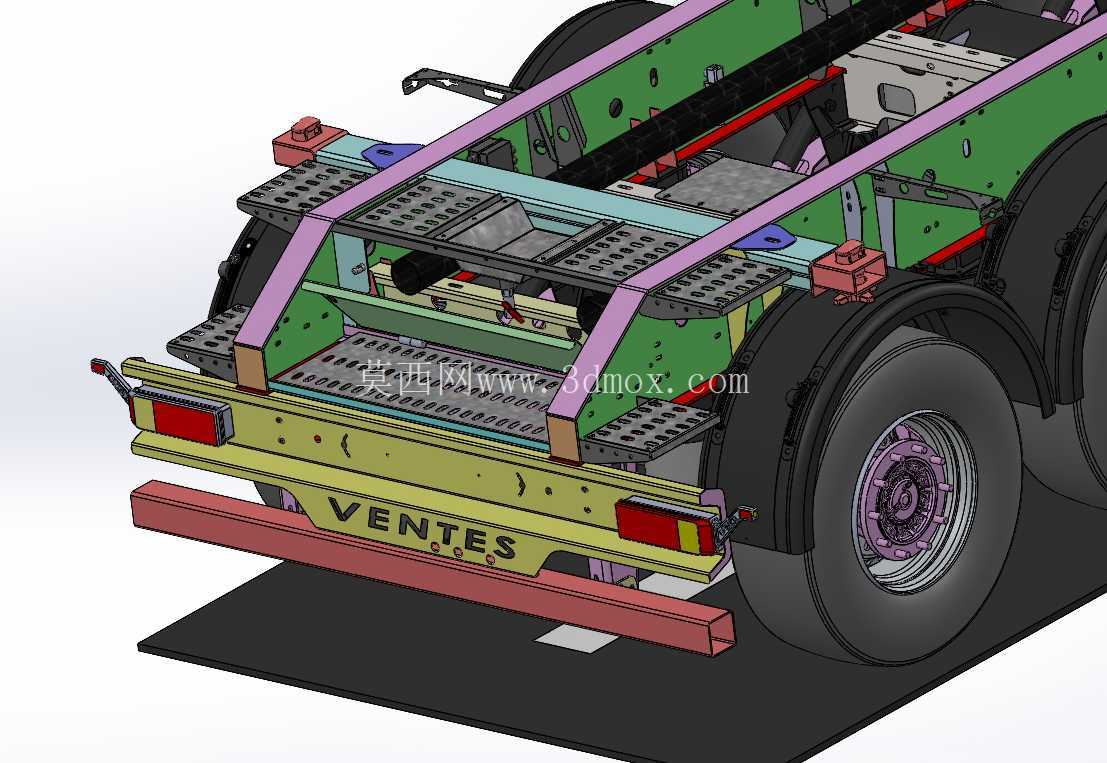

　　后部行走系统采用双胎大直径车桥布置，轮胎与车架之间保留了足够的跳动间隙，能够适应板簧或空气悬架在满载压缩、路面冲击时的运动边界。轮端、制动鼓、轮毂螺栓及挡泥板区域均有较细致的表达，便于在三维环境中检查轮胎转向、悬架跳动和制动管路敷设是否发生干涉。后保险杠位于车体最外侧，形成低速接触时的第一道防护；尾灯安装位与后横梁连接，维修更换时不需要拆解主要承载结构。

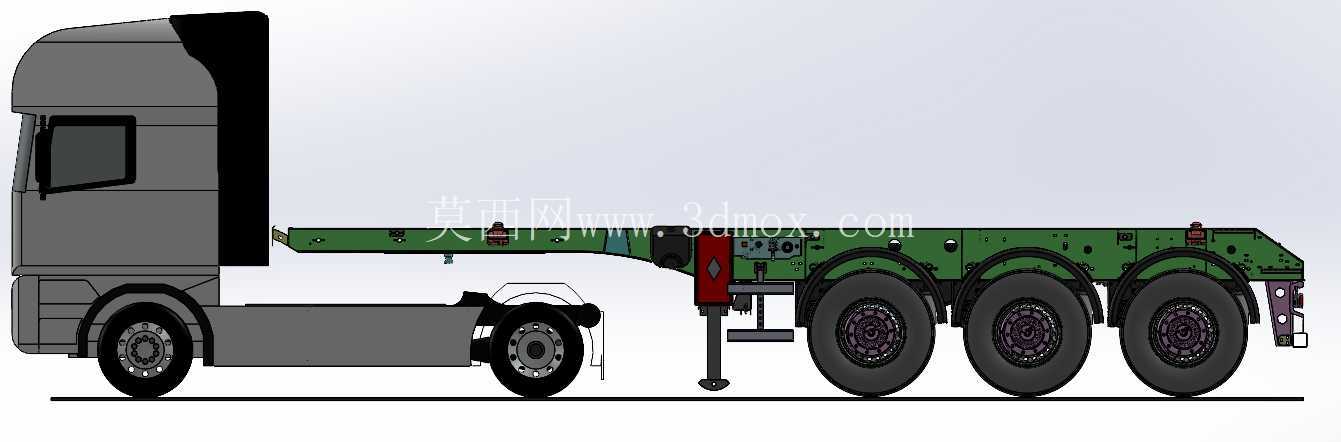

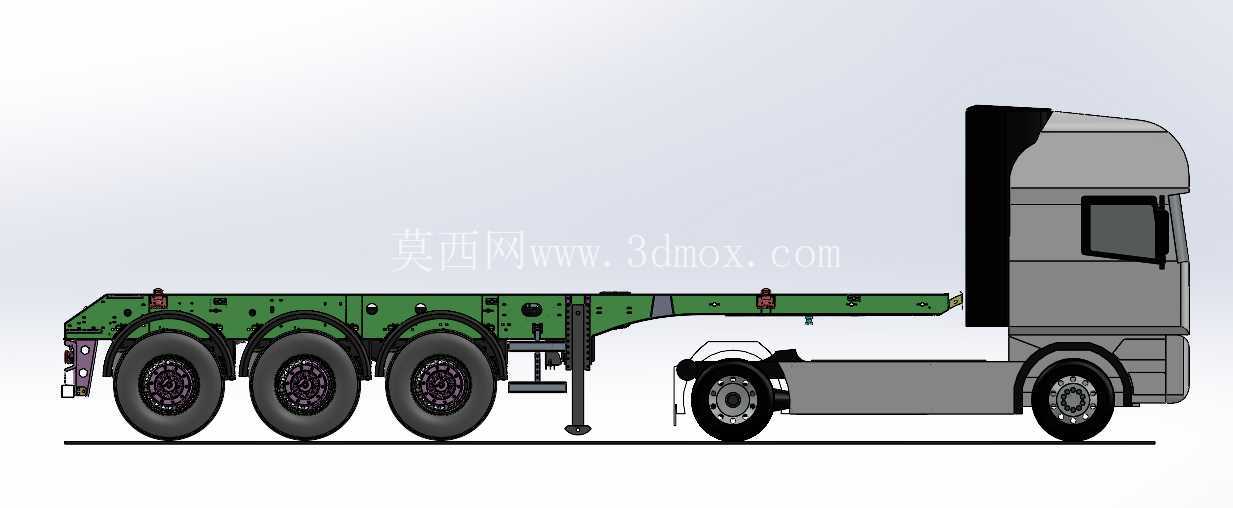

　　外形与安装边界方面，该底盘按二十英尺标准罐箱运输需求确定轴距、轮距和后悬关系，重点控制车架上平面高度、锁座中心距以及罐箱落箱后的整体重心高度。车架两侧走台宽度、轮罩外扩范围和尾部防护距离均需要与罐箱外径、阀门箱位置、卸料管路走向协同校核。对于结构设计人员而言，模型可直接用于检查罐箱安装后是否存在操作空间不足、人员通道被轮胎或车架遮挡、管路与横梁交叉等问题；对于设备选型人员，则可据此评估车桥承载、悬架形式、支腿布置和牵引销位置是否匹配既定运输工况。

　　整体来看，该作品不是单一外观造型，而是将标准集装箱接口、半挂行走机构、人员操作平台和道路防护结构整合在同一底盘方案中。其结构逻辑清晰，承力路径明确，能够反映罐式集装箱运输车辆在真实工程中的布置重点，也为后续开展有限元受力分析、制动系统布置、轻量化改型和不同罐箱规格适配提供了较完整的三维基础。
