二十英尺标准罐式储运框架罐体结构

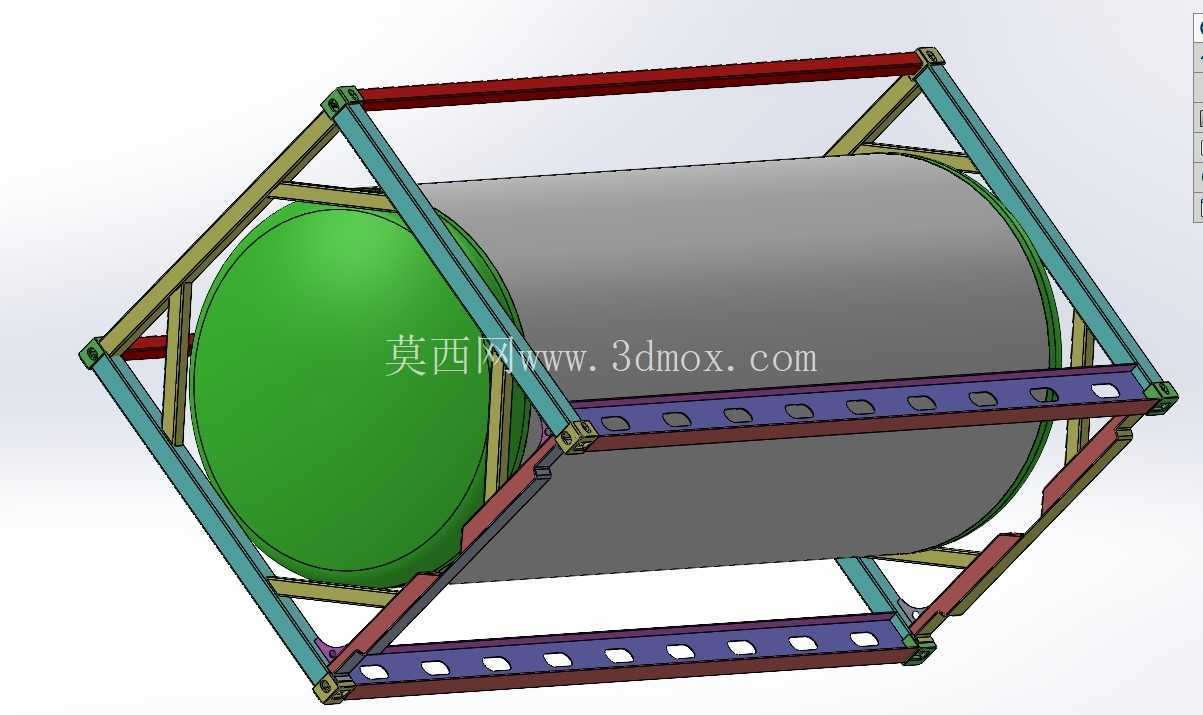

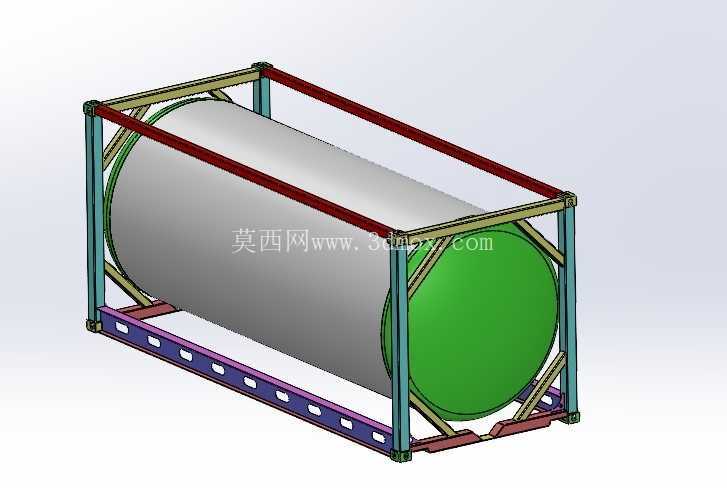

　　这套三维结构围绕二十英尺ISO罐式储运单元搭建，核心由卧式圆柱形承压罐体、端部支撑鞍座、外围角件框架、底部承载纵梁以及侧向防护杆件共同组成，整体完全贴合标准海运集装箱的外部接驳边界，可直接适配港口集装箱岸桥、堆场正面吊、普通集装箱半挂车以及铁路平车的锁固点位，不需要额外改造载具就能完成多式联运换装。罐体采用卧式横置布局，筒体轴线与框架长度方向保持平行，两端椭圆封头完全嵌入框架端部的安全边界以内，外围框架在罐体四周形成刚性防护笼，既避免装卸转运过程中外部磕碰直接接触承压筒体，也为堆码、起吊、栓系作业提供标准化受力点位。

　　框架四个角部配置标准集装箱角件，角件位置严格对应二十英尺箱的长宽定位尺寸，堆码时上下层角件可通过标准扭锁完全锁固，满足多层堆场堆存与船舶舱内堆装的载荷传递要求；底部两根主纵梁沿罐体长度方向通长布置，梁体开设连续轻量化开孔，在保证整车弯曲承载能力的前提下削减框架自重，纵梁上表面与罐体鞍座的支撑面完全贴合，罐体充液后的垂向载荷通过鞍座均匀分散到底架结构，不会出现筒体局部应力集中。端部支撑采用斜向撑杆组合结构，从底架角部向上延伸贴合封头外侧轮廓，既约束罐体轴向窜动，也将运输过程中的纵向制动载荷、横向转弯载荷直接传导至框架角件，避免罐体接管部位承受额外附加外力。

　　罐体顶部预留操作空间被框架上侧横梁完整围护，人员在顶部进行阀门操作、人孔启闭作业时，侧方防护杆可作为临时扶靠结构；筒体两端封头外侧不超出框架端面，装卸作业中即使发生轻微对位碰撞，冲击力也会先由端部框架吸收，不会直接损伤封头与连接附件。设计阶段优先保证罐体与框架的间隙匹配，筒体外壁和框架杆件之间预留均匀安全间距，既给外部保温层、伴热管线的后期加装留出安装空间，也避免框架受力变形时剐蹭罐体壁面；所有框架杆件的连接节点都对应实际焊接装配位置，建模时还原了杆件相贯、支座贴合的真实装配关系，结构工程师可以直接在该模型基础上校核堆码工况、起吊工况、铁路冲击工况下的框架变形量，也可以核对罐体鞍座的包角角度与支撑跨度是否匹配介质满载时的筒体挠度。针对液态化工物料、食品级流体以及普通散料流体的转运需求，该结构把承压存储功能和标准集装箱的通用接驳特性整合在一起，相比传统固定式槽罐车，罐箱可以脱离载具单独堆存、作为临时仓储单元使用，换装时只需要吊装整个框架单元，不需要反复接驳管路，大幅压缩多式联运的中转等待时间；框架底部的标准叉槽点位也适配厂区内叉车短距离转运，空箱状态下可以像普通干货集装箱一样多层堆存，大幅节省堆场占用面积。

　　建模过程中对筒体壁厚、框架型材规格、角件安装位的相对位置都做了等比例还原，罐体的圆柱段长度、封头伸出量、框架总宽总高都严格对齐ISO罐箱的通用尺寸边界，设计人员可以直接在此基础上拓展添加顶部人孔、进出料阀门、侧边爬梯、保温外护层等附属结构，不需要重新搭建主体承载框架；整套结构的受力路径清晰，罐体自重与内部物料重量全部通过鞍座传递到底架，起吊载荷由顶角件直接传导至四根角柱，堆码载荷通过角柱垂直向下传递，不存在额外的受力冗余部件，完全匹配罐式储运装备的实际工程设计逻辑。
