这套中间链轮总成面向大节距输送链的中段转向与导向工况,节距取100mm,属于重载牵引链条里比较常见的一档。现场布置长距离输送线时,链条不可能只在头尾两个链轮之间走直线,往往要在设备中段完成折返、抬升、下沉或者绕开主机机架,这时候光靠头尾驱动轮和张紧轮是不够的——链条在悬空段会因为自重下垂,在改向点会产生侧向偏摆,链节进入啮合时如果没有一个稳定的过渡轮,销轴和套筒会反复受到冲击,运行几百小时后就会出现链板外翻、滚子啃齿、附板螺栓松动这类毛病。这个中间链轮总成就是为解决这一段的啮合过渡而做的。

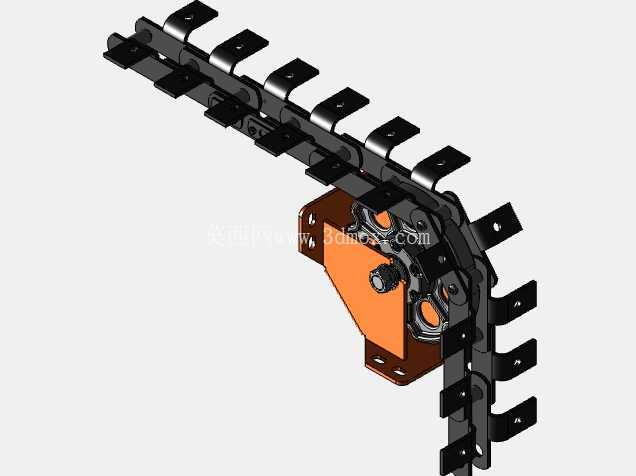

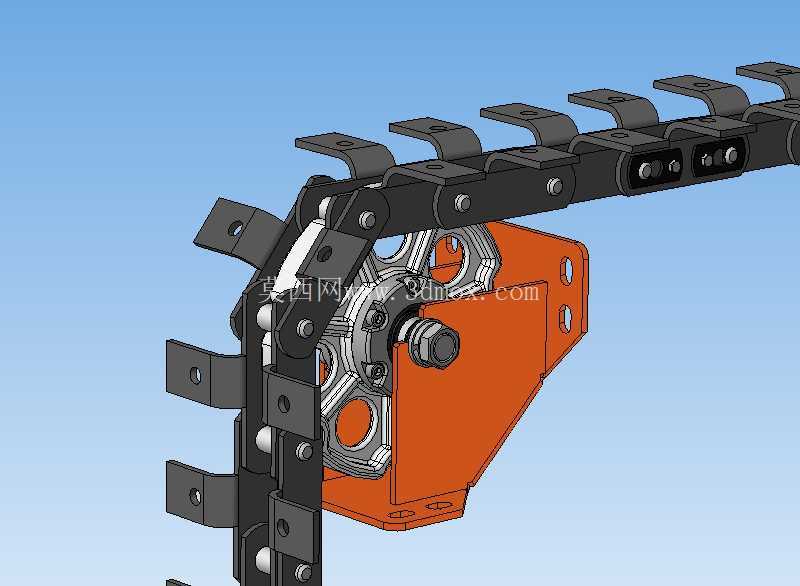

从结构上看,总成由链轮本体、双侧轴承支承、轮轴、锁紧螺母、橙色焊接支座以及一段带弯板附板的牵引链条组成。链轮采用齿形与100mm节距套筒滚子链匹配的设计,齿数选取偏向中等齿数,既避免齿数过少导致多边形效应明显、链条速度波动大,也控制了外径,不让转向轮在机架里占用过多空间。齿面做了贴合滚子圆弧的廓形,链条啮入时滚子先落在齿槽底部再被带动,而不是硬撞齿顶,这一点对低速重载线尤其关键,因为牵引链的运行速度通常不高,但单节拉力很大,冲击载荷会直接放大到销轴上。

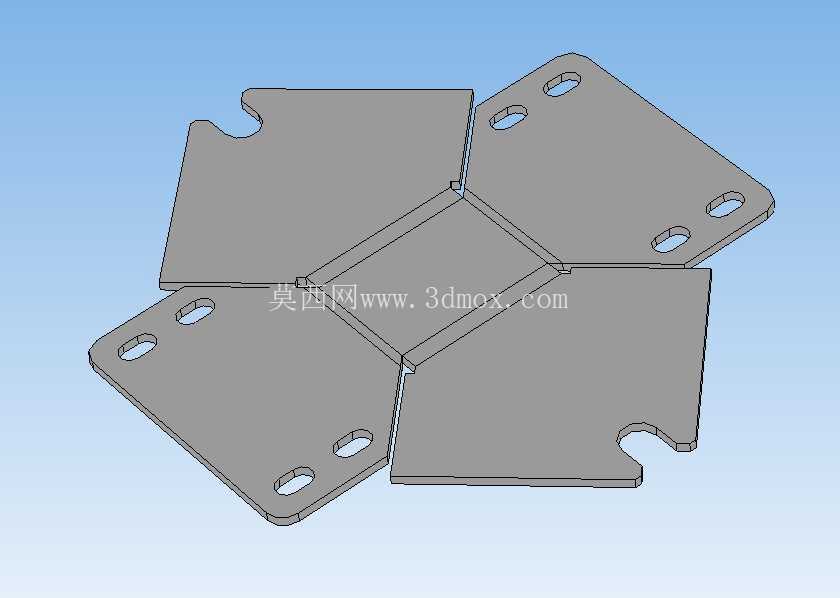

支座部分用板材焊接成箱型,侧板上开了一组安装孔,既可以把整个总成螺栓固定在设备主框架上,也预留了沿链条走向微调位置的余量。实际装配时,中间链轮的中心距并不是一个死数:链条在跑合之后会磨损伸长,头尾张紧行程有限,中段这个轮往往要承担二次张紧的作用,所以支座孔位设计成长圆或者带调节滑块的形式更合理,装配工可以通过垫片或者调节螺栓把轮心顶到合适位置,再反向锁紧。轮轴两端用轴承座支承,轴端用圆螺母加止动垫圈锁死,防止链轮在正反向点动时出现轴向窜动——输送线经常急停、反向点动排故,轴向锁紧如果只靠一颗普通螺母,跑一段时间就会松。
配套的链条是带弯板附板的牵引链,每节链节外侧都伸出一块带孔的弯板,这是用来安装工装板、料斗、刮板或者吊具的接口。弯板与链板之间采用整体折弯或者铆接加强,孔径按常用的螺栓规格留了间隙,方便现场挂载工件承载件。这种链条和普通传动滚子链的区别在于,它既要传递牵引力,又要直接承担被输送物料的重量,所以链板厚度、销轴直径都比同节距的传动链大一档,选用时不能按普通功率曲线去套,要按最大单点悬挂载荷乘以动载系数来校核。
在安装边界上,需要重点控制三个尺寸:一是链轮的分度圆直径决定了转向处链条的最小包络半径,机架在这一段必须留出足够的避让空间,尤其是带附板的链条,附板在绕轮时会扫出一个比滚子轨迹更大的圆,周边的护罩、走线槽、气管都要让开这个扫掠区;二是轮轴中心高度相对于头尾链轮的高差,中间轮如果抬得过高,链条在啮入点会产生上抛趋势,过低则会在松边形成堆积,设计时通常让中间轮的啮合包角保持在合理范围,既起到导向作用又不额外增加链条张力;三是支座底面与设备主梁的连接面平面度,焊接支座如果直接搭在不平的型材上,螺栓紧固后轴承座会被强行别住,轴承温升会很快,安装时建议配打定位销或者加调整垫片找平。
应用场景上,这类总成常见于汽车焊装线的工装板输送、农机整机的物料提升、立体车库的载车板牵引、涂装线的悬挂输送以及各类重型板链输送机。在这些场合里,中间链轮往往布置在轨道的弯折段或者长距离水平段的中部,工作环境多伴有粉尘、漆雾或者焊渣,所以链轮和轴承的润滑要按低速重载工况选润滑脂,齿面最好有防护罩,避免磨料颗粒进入滚子和齿槽的啮合面。建模时把链条按实际节距阵列装配、链轮按真实齿廓绘制,可以直接在三维里检查干涉:转动链轮一个完整循环,逐节查看附板与支座、护罩、机架立柱的最小间隙,这种动态干涉检查在二维图里很难做全,也是这类牵引输送机构设计阶段最容易出问题的环节。
