散热风扇三板式注塑模具结构

项目分类:注塑模图纸 发布时间:2024-11-25 ID:808148
  • 散热风扇三板式注塑模具结构

  这套结构围绕轴流散热风扇叶轮的注塑成型展开,重点处理叶片薄壁、曲面扭转、中心轮毂与外圈同轴度之间的成型矛盾。风扇类塑件在电子设备、电源机柜、工控机箱、家电通风系统中使用频繁,单件外形不大,但叶片数量多、叶形曲面连续,熔体在型腔内的流动路径从中心轮毂向各叶片末端发散,末端充填压力衰减明显,若进胶位置和排气布置不合理,容易出现短射、熔接痕、叶片翘曲或顶白。

  三板式结构在这里的价值,是把凝料与塑件在开模过程中分开处理。模具采用多点进胶思路,胶料经主流道进入分流板后,再分配到靠近风扇中心区域的细水口位置,使熔体能够较均衡地向各叶片方向充填。相比单侧进胶,中心区域进胶可以缩短各叶片之间的流程差,降低叶尖处压力不足的风险,也有利于减少叶片因充填方向不一致造成的内应力。第一次开模时,流道凝料在拉料板和定模部分的配合下与产品分离;继续开模后,动定模主分型面打开,塑件留在动模侧,再由顶出机构将风扇从型芯上平稳脱出。

  从成型零件看,型腔与型芯需要完整还原风扇叶片的空间扭转曲面。叶片厚度通常沿径向和弦向变化,模具加工时不能只依赖普通二维图纸表达,三维造型中需要保证叶根过渡圆角、叶尖封胶面、轮毂端面和轴承位特征的连续关系。叶根处是应力集中区域,圆角过小会造成塑料填充困难和应力开裂,圆角过大又可能影响风扇动平衡与外观边界,因此在分模时需要沿叶片曲面建立合理的拔脱方向,并对局部倒扣进行拆分或斜顶处理。

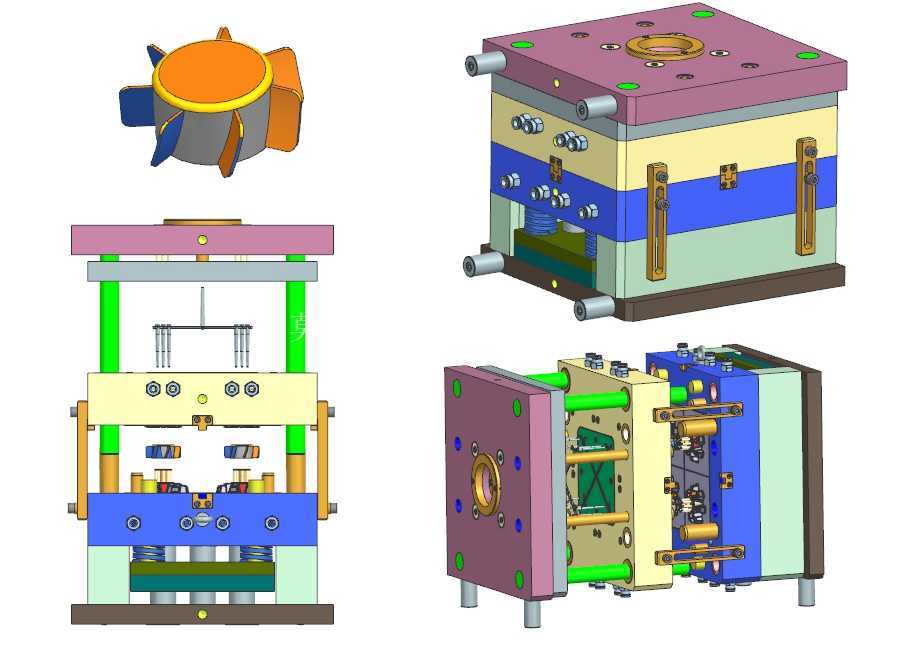

  模架部分采用分层板件组合,定模侧、流道板、动模侧之间通过导柱导套保持开合模导向。图中绿色杆件对应较长的导向与支撑元件,其作用不仅是保证板件平行移动,还要承受三板模多次开模时的偏载。风扇模具在注射时中心区域压力较高,若模板刚度不足,型腔周边可能产生微小涨模,导致叶片厚度不均或飞边。因此模板厚度、支撑柱位置和回针布局需要围绕投影面积中心进行校核,尤其在多腔或大直径风扇设计中,支撑柱应尽量靠近受载区域,而不是只按四角对称布置。

  冷却系统在这类模具中不能只按简单直线水路处理。风扇叶轮属于圆盘状薄壁件,叶片表面积大而轮毂局部较厚,冷却收缩并不均匀。型芯侧需要围绕中心轮毂布置冷却水回路,使厚壁部位及时带走热量;型腔侧则要兼顾叶片成形面的温度一致,避免同一叶轮上不同叶片冷却速度差异过大。水温、水路直径和距型腔面的距离要结合塑料材料特性确定,水路过近会造成表面温度波动,过远则冷却效率下降。对于叶片较深的区域,还可采用隔水板或铍铜镶件加强局部导热,减少叶根处缩痕。

  顶出设计需要考虑风扇叶片的受力特点。叶片薄而悬空,若顶针直接作用在叶尖或叶面上,顶出时容易留下白痕甚至使叶片变形。较稳妥的方式是把顶出力布置在轮毂、内圈、浇口附近以及刚性较好的环形区域,使脱模力沿中心对称传递。对于叶片下方存在包紧力的位置,可在型芯表面沿脱模方向抛光,并设置必要的进气结构,防止薄壁塑件在脱模时因真空吸附而变形。顶针排布还要避开冷却水道、螺钉和镶件拼缝,三维布局时需要逐层检查干涉。

  导向、定位和复位细节同样影响模具寿命。主分型面周围采用锁模块或锥面定位,可以抵消注射时叶片型腔产生的侧向力,防止上下模错位导致风扇叶形偏移。滑块、斜顶或侧向镶件若用于处理局部倒扣,其行程只需超过倒扣边界即可,过大行程会增加模具体积和复位不稳定因素。顶出板回程依靠回针与弹簧配合,合模前必须保证顶出系统完全复位,避免细小镶件被撞坏。

  在安装边界上,这类模具需要匹配注塑机的拉杆间距、最小模厚、最大开模行程和顶出行程。三板模比两板模多一次分型,开模行程不仅要取出风扇塑件,还要留出流道凝料脱落的空间,因此设备选型时不能只按产品高度估算。喷嘴对接中心、定位环直径、主流道衬套球面尺寸也要与机台射嘴匹配。模具吊运时,吊环孔位置应使模板重心尽量稳定,侧面水管、油缸、行程开关等附件不能超出机床安全门和机械手取件范围。

  整体来看,该结构把风扇叶轮的曲面成型、细水口自动断料、均衡充填、对称顶出和分层开模结合在一起,适合用于学习三板模动作原理,也可作为类似圆盘状薄壁塑胶件模具方案的参考。实际深化时,还需要结合风扇直径、叶片数量、材料收缩率和注塑机参数,对浇口数量、冷却回路、排气槽位置及镶件拆分进一步校核。
