多工位自适应柔性拾放执行机构结构设计

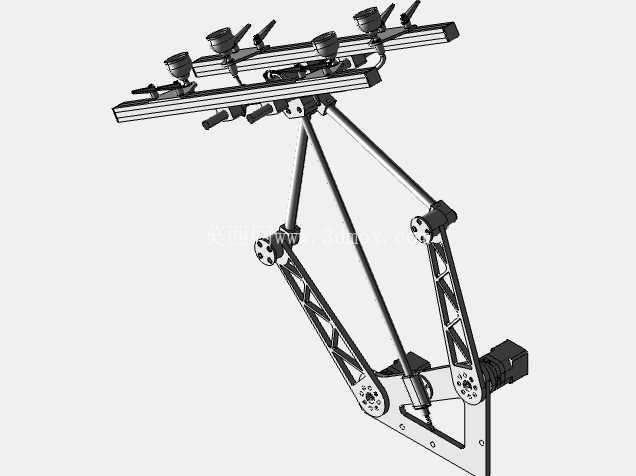

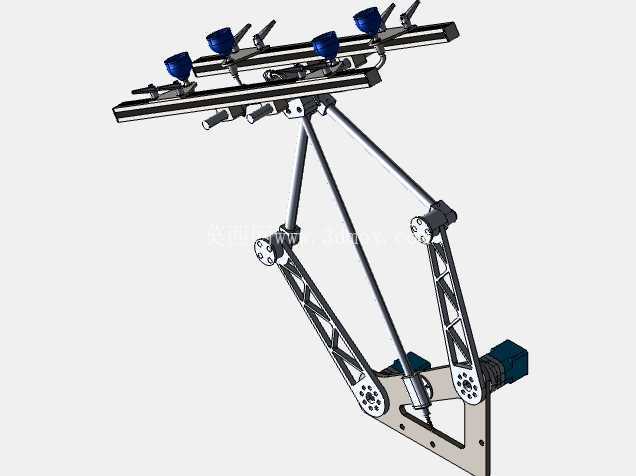

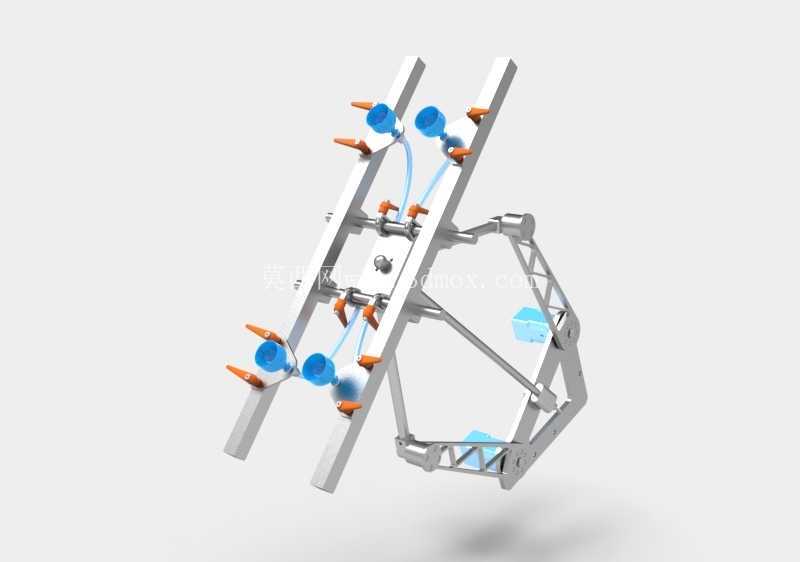

　　这套拾放执行机构的设计初衷，是解决3C电子组装、食品包装分拣、小型零部件上下料场景里，传统单工位拾放结构节拍不足、异形件适配性差的痛点，区别于常规单吸嘴或单夹爪的末端设计，整体采用双侧对称排布的拾放单元布局，单组执行侧可同时完成四个点位的物料拾取与放置动作，配合桁架或多关节机械臂的移动路径，能在单次行程内完成多件物料的同步转移，大幅压缩单循环作业的空程时间。从结构组成来看，主体承载框架采用镂空式三角桁架结构设计，摒弃了传统整块安装板的厚重方案，在保证整体结构刚性的前提下尽可能降低末端负载重量，适配额定负载5-10kg的常规六轴工业机器人或水平关节SCARA机器人的安装要求，不会因为末端自重过大挤占机械臂的有效物料负载余量。

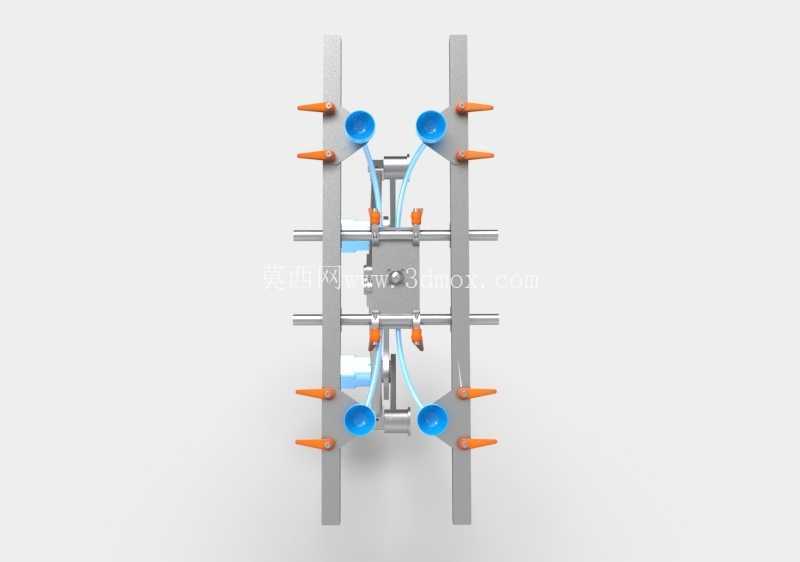

　　两侧的拾放单元通过线性导轨与主体框架连接，每个拾放点集成了真空吸附与柔性夹取的复合执行端，针对表面平整的薄型片状物料可直接采用真空吸附完成拾取，针对带定位孔、表面粗糙不适合真空吸附的小型结构件，可切换为弹性夹爪完成夹持，夹指部位采用带缓冲阻尼的结构设计，夹持力可通过配套的气路调压元件调整，避免刚性接触刮伤物料表面。设计过程中重点考虑了安装边界的适配性，主体框架与机械臂末端的连接法兰采用标准ISO 9409-1-50-4-M6安装接口，可直接适配市面上绝大多数主流工业机器人的末端安装位，不需要额外设计过渡转接板；整体机构在完全伸展状态下的横向最大宽度为320mm，纵向安装高度为185mm，作业时拾放单元的前后调节行程为40mm，可适配工位间距在60-80mm区间的多工位料盘、流水线载具，不会因为机构尺寸过大与周边工装、料架产生运动干涉。

　　气路走线全部采用框架内部隐藏式排布，外露的气管采用拖链防护，避免机构高速往复运动过程中气管与周边设备发生剐蹭磨损，降低长期运行的气路故障概率。每个拾放单元的动作都通过独立的微型气缸驱动，可根据实际生产需求单独控制任意点位的拾放动作，既可以完成同步多件拾放提升节拍，也可以针对缺料、物料定位偏差的点位单独跳过动作，适配柔性化生产的换型需求，不需要对整体机械结构做大幅调整，只需要在控制程序里修改对应点位的动作逻辑即可完成不同物料、不同工位布局的生产切换。

　　在实际应用场景中，这套机构可直接替换传统单拾放末端，在手机中框组装、小规格五金件分拣、药品泡罩包装搬运等场景下，能将单工位的作业节拍提升3倍以上，同时柔性夹持的设计可兼容厚度0.5mm到15mm的不同规格物料，不需要频繁更换末端执行器，减少生产线换型的调试时间。结构的受力点全部做了加强筋设计，长期往复运动的导轨部位选用自润滑材质，日常维护只需要定期清理导轨表面的粉尘碎屑即可，不需要频繁加注润滑脂，适配洁净车间、普通机加工车间等不同生产环境的使用要求。机构的运动限位采用硬限位与软限位结合的方式，每个运动轴的两端都设置了聚氨酯缓冲块，避免气缸动作到位时产生刚性撞击，降低运行过程中的噪音与结构震动，保证拾放动作的定位精度，重复定位精度可控制在±0.1mm以内，满足精密组装场景的对位要求。
