1.1千瓦卧式三相异步电动机结构

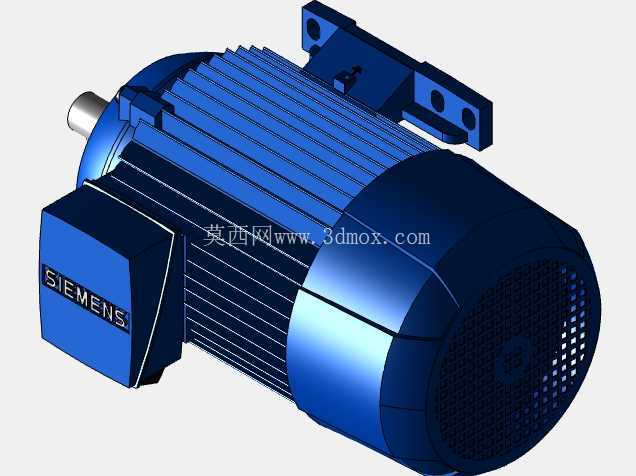

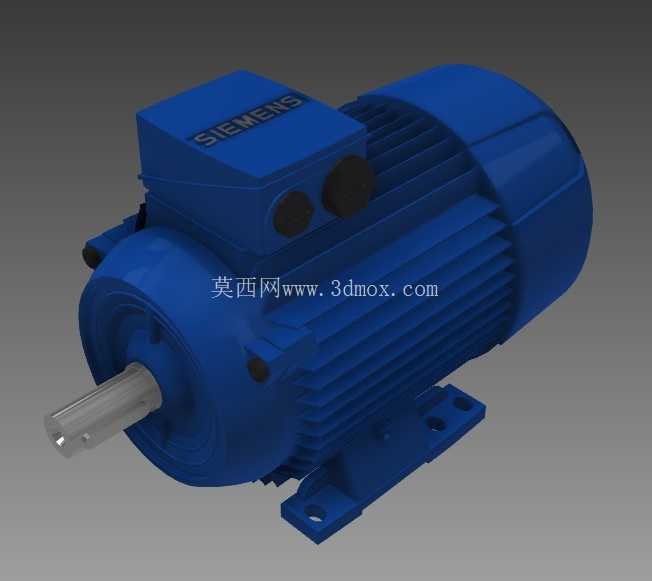

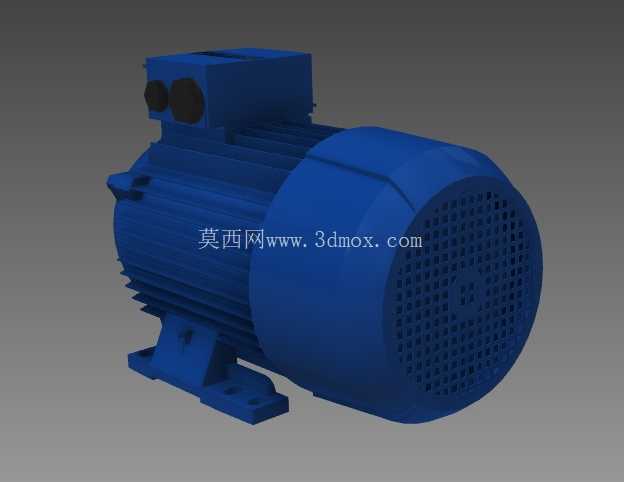

　　该三维作品呈现的是一台小功率卧式三相异步电动机，主体采用工业现场常见的铸铁机座结构，表面以蓝色涂装表现，前端伸出圆柱形轴伸，底部配置带安装孔的脚座，顶部设置接线盒，整体外形完整还原了中小型电机在设备配套中的典型布置方式。对于结构设计人员而言，这类模型的价值并不只在外观复刻，而在于能够把动力源的占位、接口、检修空间和安装关系提前纳入整机布局，避免后期在输送线、风机、泵组、小型减速机或自动化专机中出现轴高不匹配、接线盒干涉、底脚孔位偏差等问题。

　　从实际用途看，1.1千瓦等级电机常用于轻中型连续传动场合，例如皮带输送机驱动端、小型风机、水泵、包装辅助机构、食品机械输送段、木工设备以及各类需要稳定旋转动力的工业装置。它的输出转速取决于极数和供电频率，常见配套以四极电机为主，在兼顾转矩与转速的同时，能够通过联轴器、链轮、带轮或减速机与负载连接。模型中轴伸位于前端盖中心，轴线与底脚安装面保持平行，这种卧式底脚安装方式便于设备机架直接承托，也方便通过调整垫铁或张紧结构完成带传动中心距调节。

　　外形建模时，机座外侧的散热筋是不可忽略的结构细节。异步电动机运行时，定子铜损、铁损和机械损耗会转化为热量，铸铁机壳上的纵向散热筋能够增加与空气接触的面积，配合端部风罩内风扇形成的轴向气流，将热量带走。作品中散热筋沿筒体周向分布，筋条方向与电机轴线大体一致，既体现了铸件的加强作用，也反映了风冷通道的设计逻辑。顶部接线盒相对机座独立凸起，盒体具有斜向标识面，侧面预留电缆引入位置；在真实设备中，接线盒可根据安装方位旋转，以适应电源线从左侧、右侧或上方进入的需求。三维布局时应给接线盒盖开启、电缆弯曲半径和端子接线操作留出空间，不能只按静止轮廓进行紧凑排布。

　　前端盖、后端盖与机座共同构成转子支承体系，轴承室位于端盖中心，转轴通过轴承获得径向和轴向定位。模型中前端轴伸为光轴形式，实际工程中通常配合键槽传递转矩，轴端可安装联轴器、带轮或链轮。选型与建模时需要关注轴伸直径、键槽尺寸、轴伸长度以及中心高，这些尺寸直接决定动力接口能否与工作机构对接。底脚部分的四个安装孔是整机固定边界，孔距、孔径和底脚厚度影响螺栓规格与机架开孔；若在装配体中忽略脚座高度，后续可能造成电机轴线与减速机高速轴不同轴，进而引起振动、轴承温升和联轴器过早磨损。

　　设计思路上，这类电机并不追求复杂外形，而是围绕可靠运行、散热、防护和维护形成稳定结构。机座筒体容纳定子铁芯和绕组，转子位于定子内腔，转轴将电磁转矩输出；端盖保证轴承同轴度，风罩保护外风扇并引导气流，接线盒隔离电气连接，吊环或加强结构则在稍大机座中用于搬运。小功率电机虽然重量相对有限，但在三维总装中仍应把检修拆卸路径考虑进去，例如前端联轴器拆出空间、后端风罩与墙面距离、接线盒开盖方向以及底脚螺栓扳手空间。设备现场往往空间紧凑，若这些边界在设计阶段没有校核，安装和维护时就需要割改机架或移动相邻部件。

　　在行业应用中，电动机常作为通用动力源被嵌入不同装备。用于输送设备时，它可能通过链轮带动滚筒；用于风机水泵时，电机轴与叶轮或泵轴通过联轴器直联；用于自动化专机时，则常与减速机组合，降低转速并增大输出转矩。正因如此，电机模型在总装图中不仅是一个外观件，更是决定传动链高度、张紧方式、安全防护和电气走线的基准件。围绕该模型进行结构评审时，应重点检查轴伸与负载的同心关系、底脚安装面与机架接触面、接线盒朝向、散热筋周围气流是否被遮挡，以及风罩外侧是否预留散热距离。

　　该作品对机壳、接线盒、端盖、轴伸、底脚和风罩等主要特征均有较清晰表达，能够用于设备布局演示、干涉检查、安装方案沟通和教学说明。对三维建模从业者来说，还原此类产品时应抓住铸件圆角、散热筋阵列、端盖止口、底脚沉孔和轴伸中心等工程特征，而不是单纯堆砌曲面。通过把电机的功能结构与安装边界结合起来理解，模型才能真正服务于机械设计和设备选型，而不是停留在静态展示层面。
