DIY轴向磁通无刷电机结构设计

　　轴向磁通电机在小体积动力装置里一直有比较特殊的位置，它不像常规径向电机那样把转子和定子沿圆柱半径方向叠放，而是把磁路沿轴向展开，定子盘与转子盘面对面布置。这样的结构天然适合厚度受限、端面安装空间较充裕的场合，例如小型电动轮、桌面实验平台、无人机动力验证、教学演示装置以及低速直驱机构。该作品围绕可自制、可装配、可调试的思路展开，把电机本体、绕组布置、转子磁极、端盖固定和外接调速控制都纳入同一套结构中，适合作为电机原理验证和小功率动力输出装置使用。

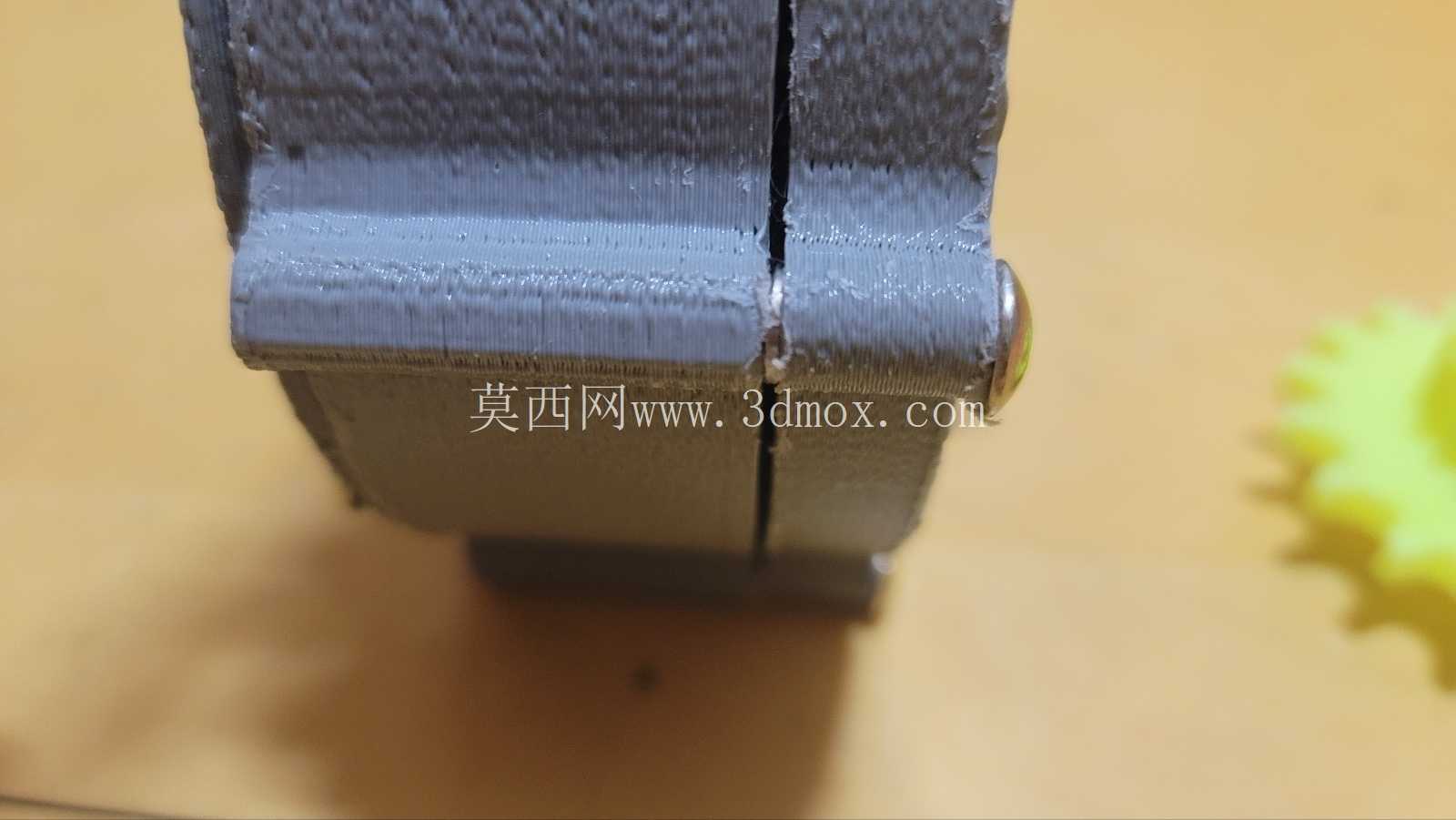

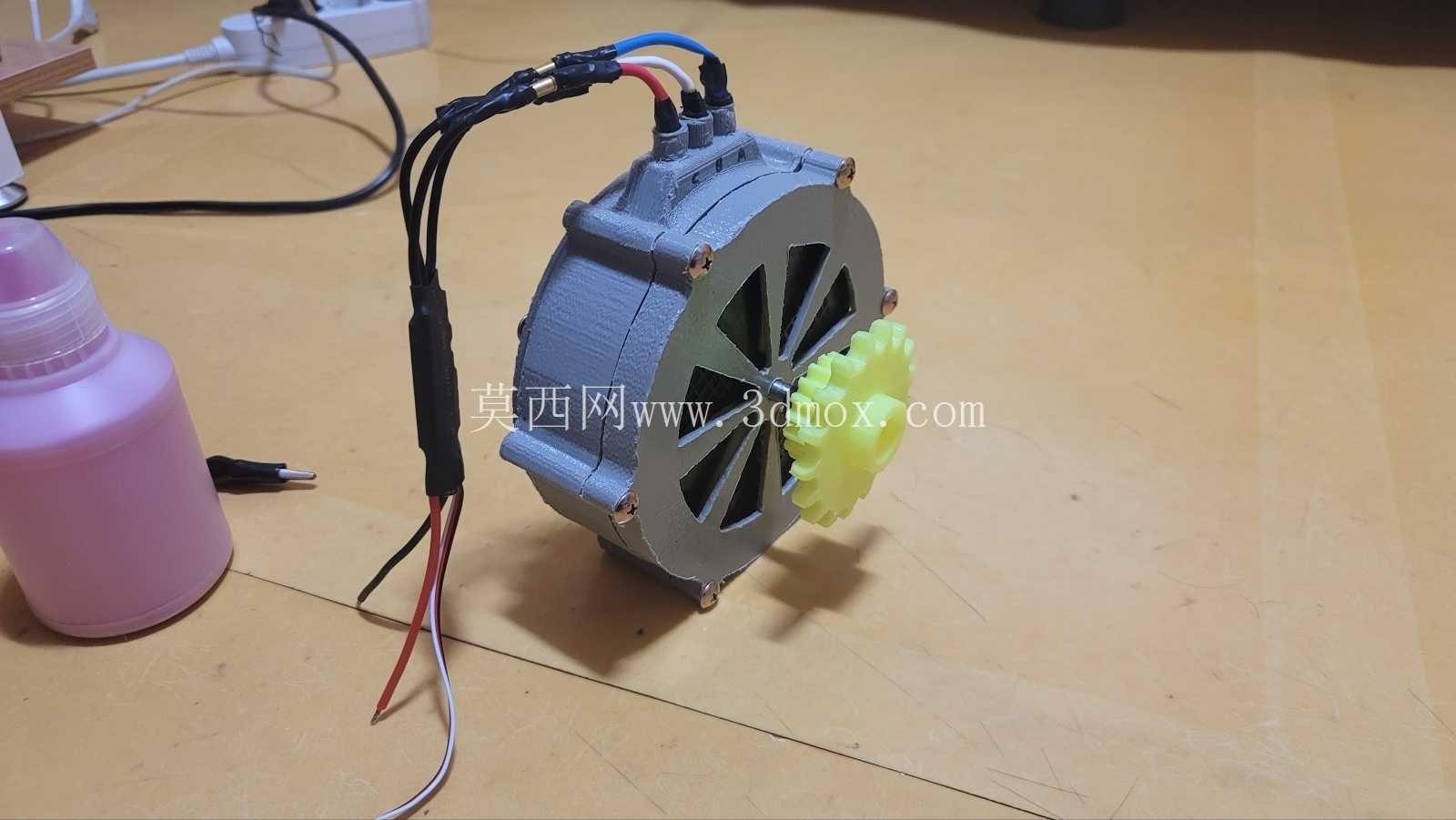

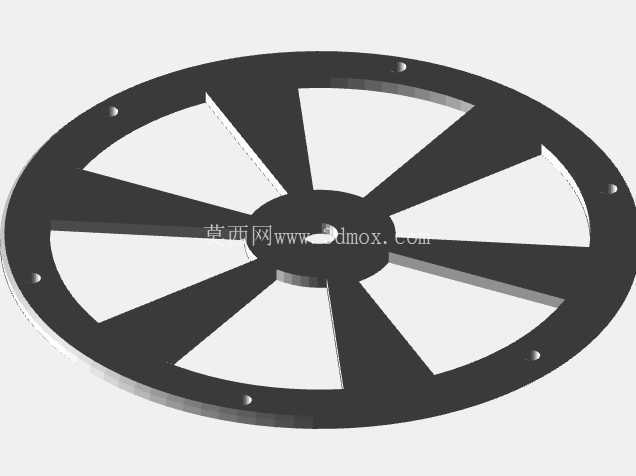

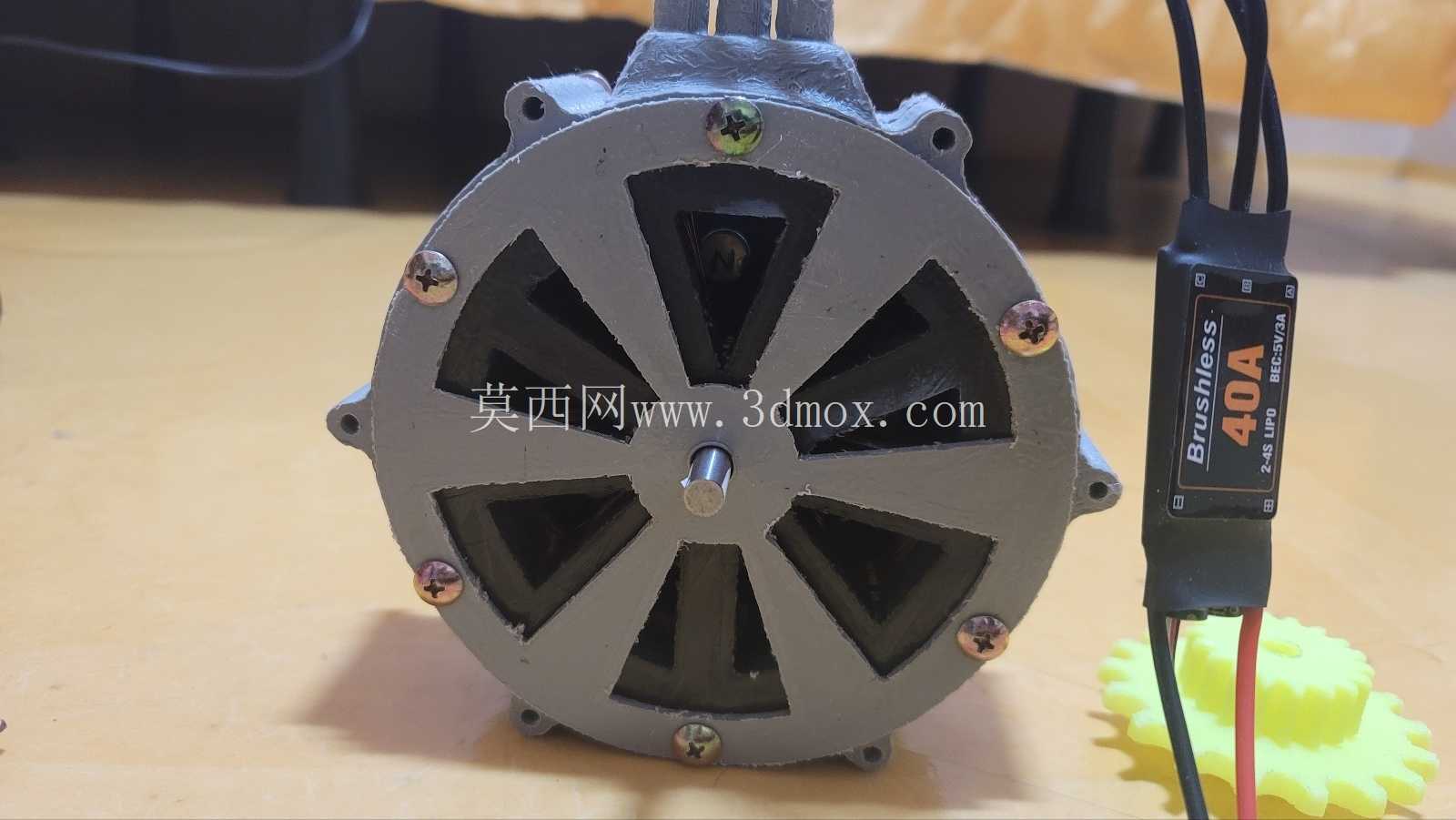

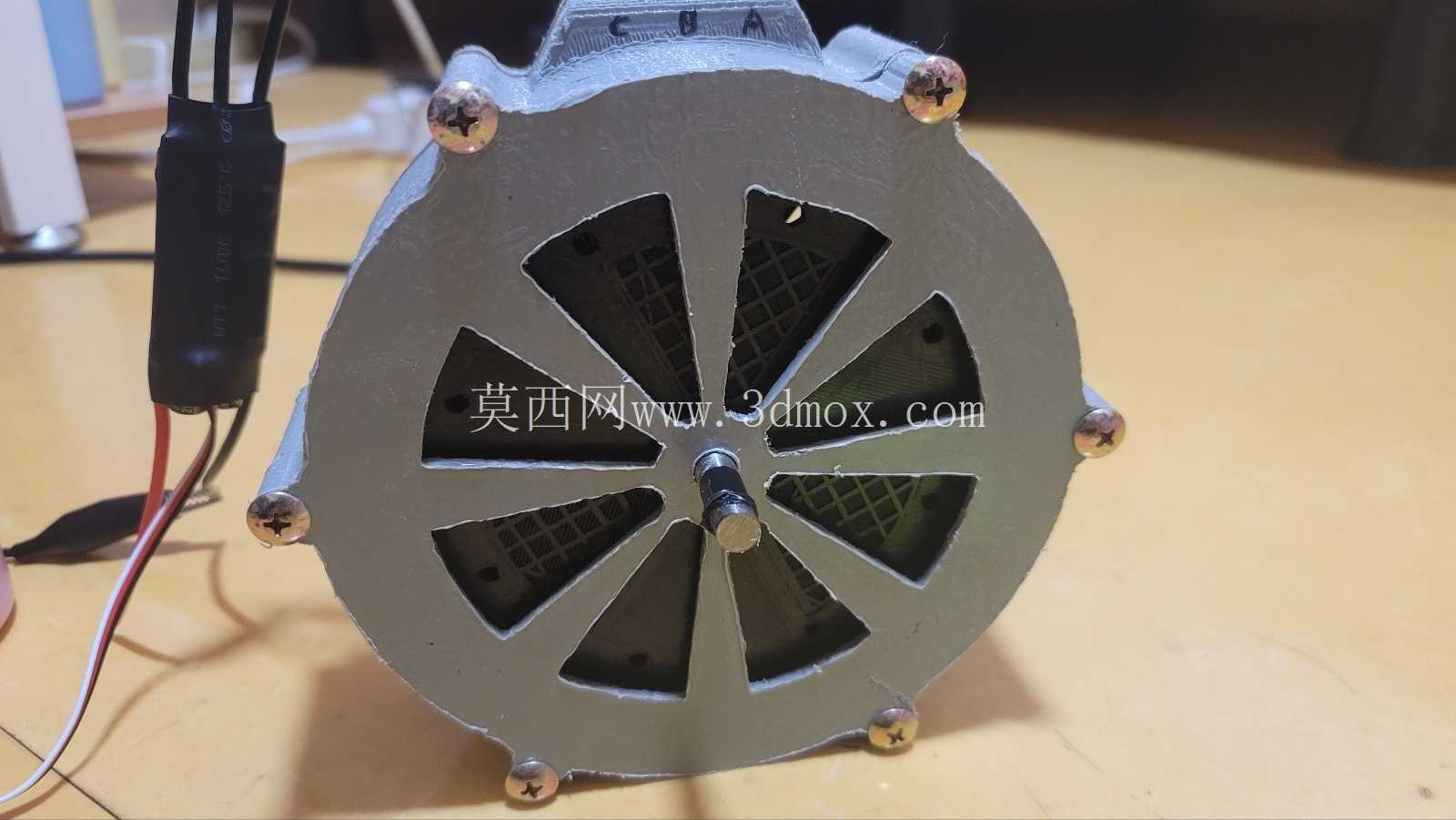

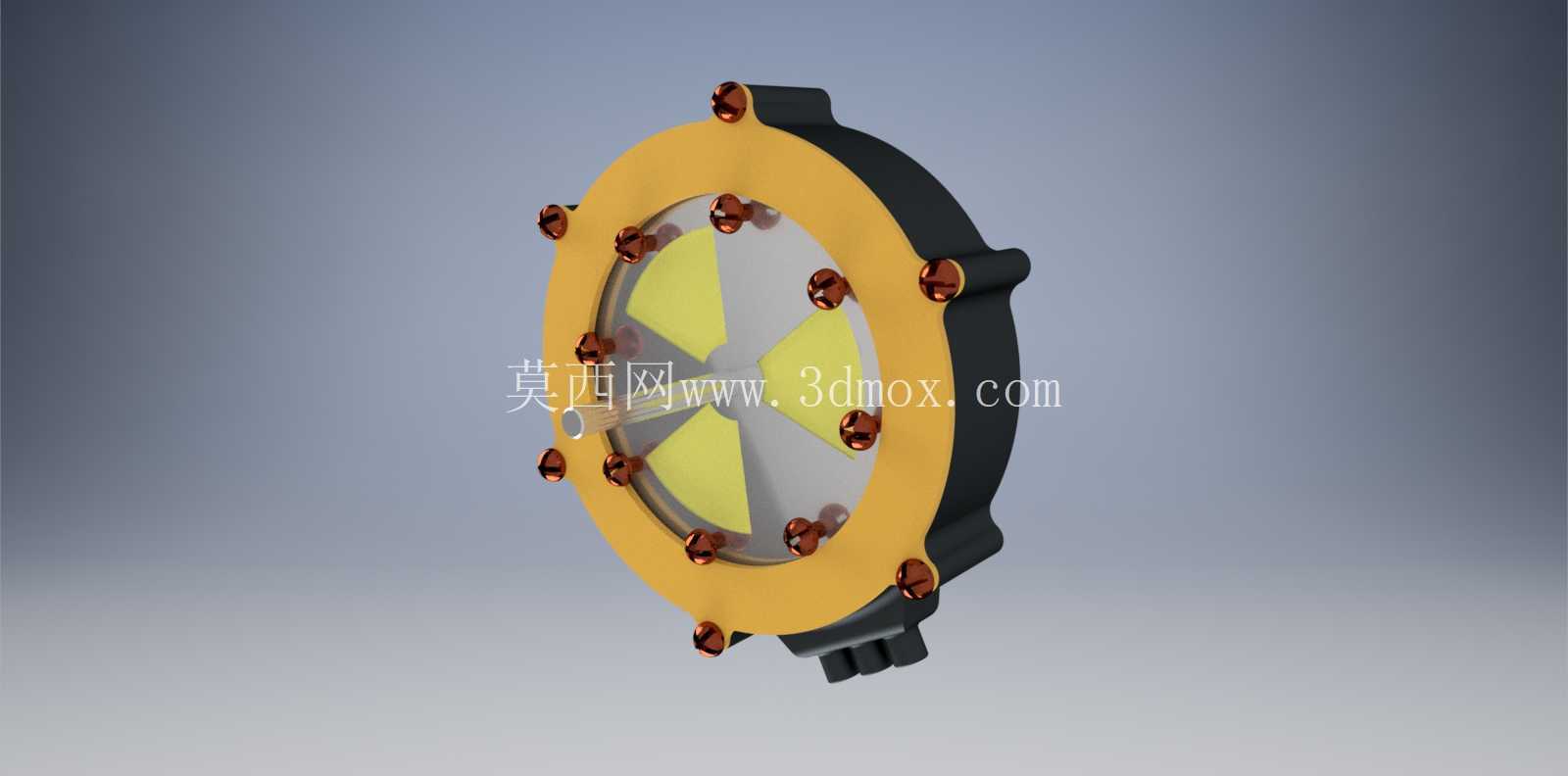

　　从实际结构看，电机主体采用圆盘式外形，前端可见带辐条镂空的轮盘结构，这种处理并非单纯为了外观，而是兼顾减重、通风和内部部件观察。轴向磁通电机工作时，线圈和磁钢都会产生热量，端面轮盘上的开孔可以让空气在旋转过程中形成一定对流，降低局部温升；同时，镂空结构也减少了打印件或加工件的材料消耗，使整机转动惯量更适合小功率驱动场景。外圈壳体通过多组紧固件连接前后端板，螺栓沿圆周分布，能够保证定子与转子之间的气隙均匀，避免单侧吸合或运转摩擦。

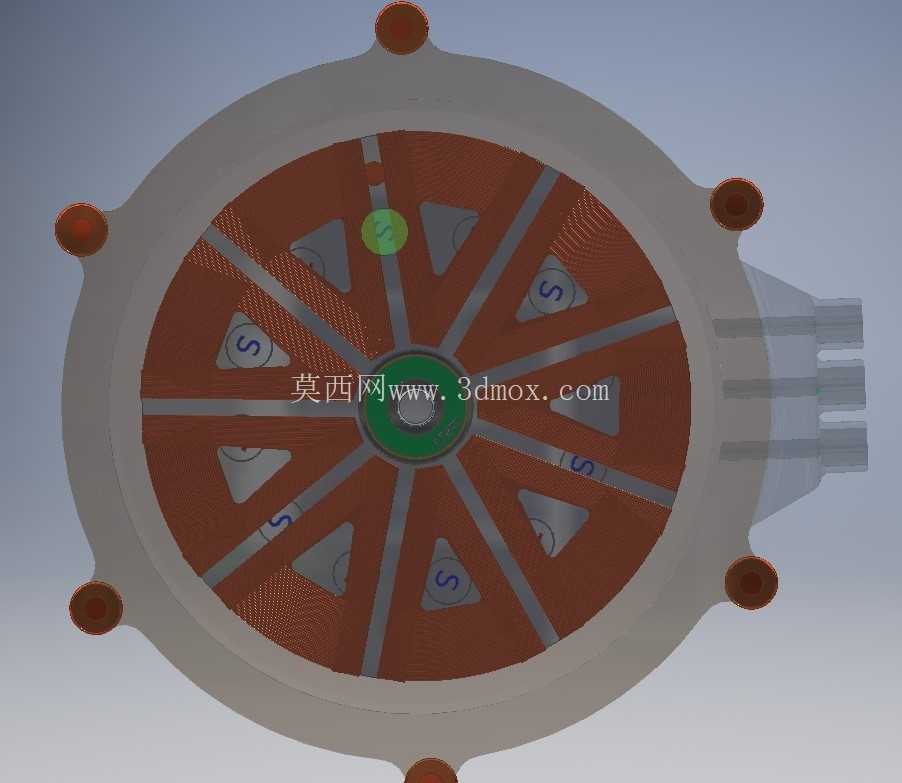

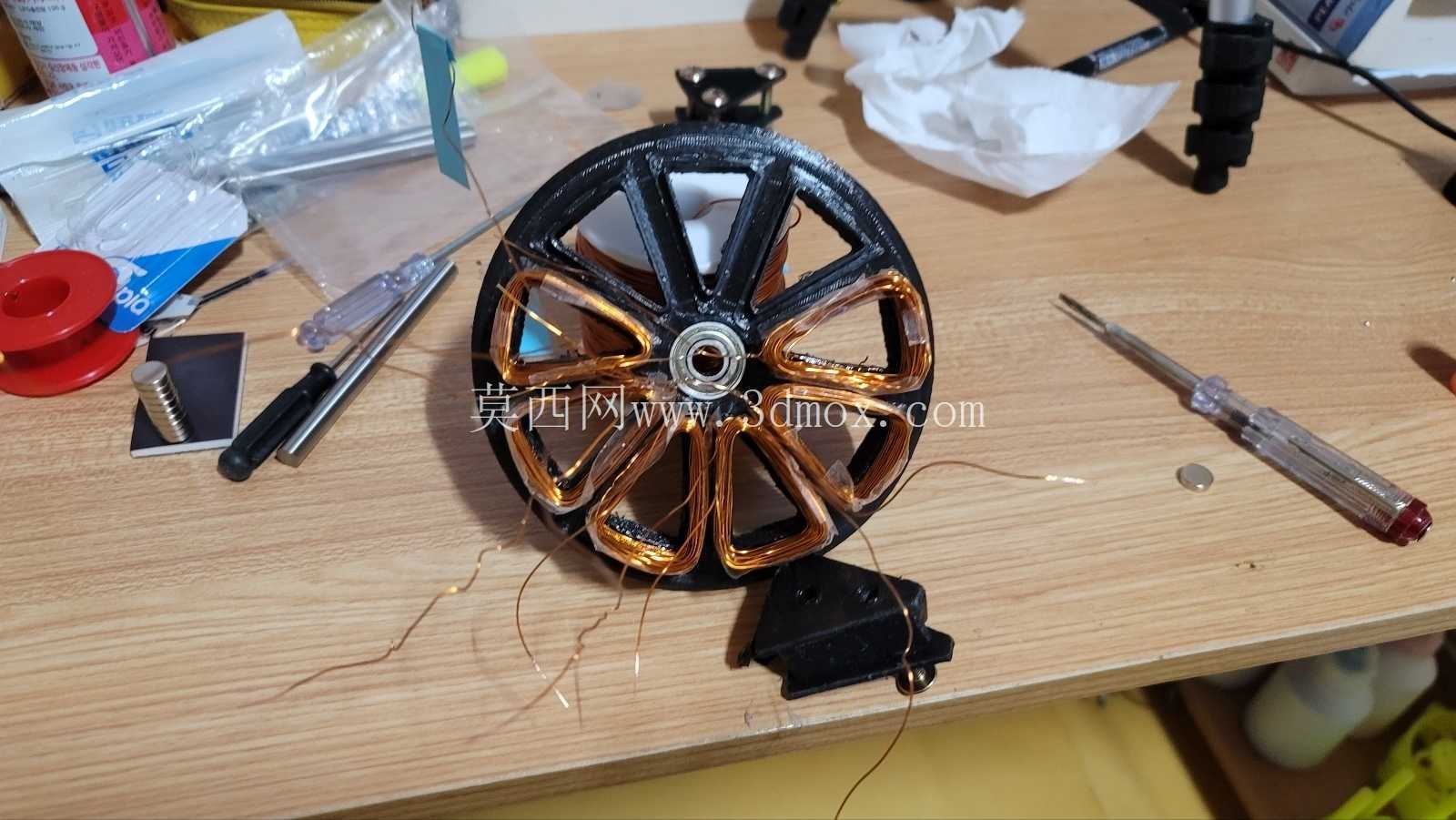

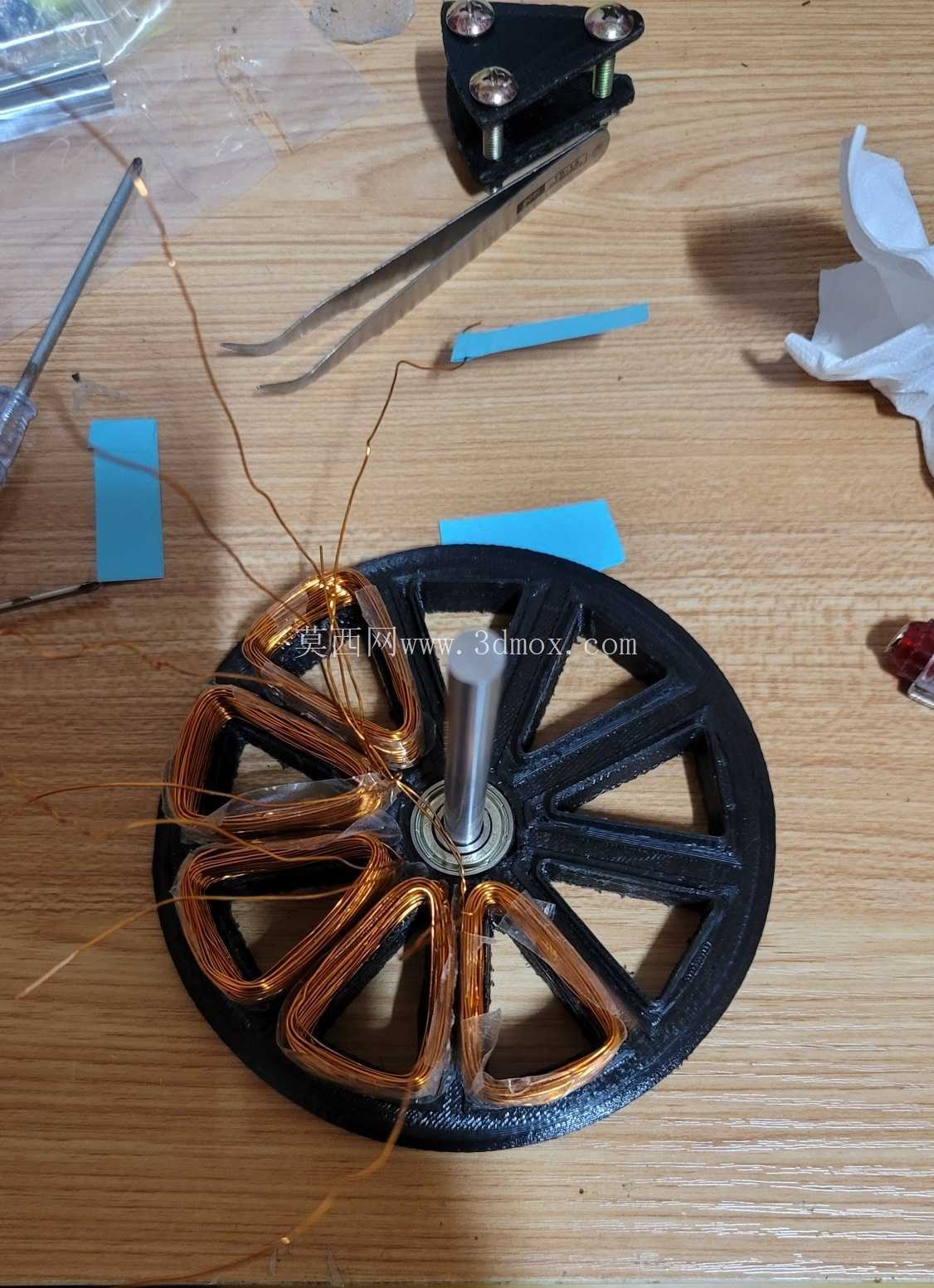

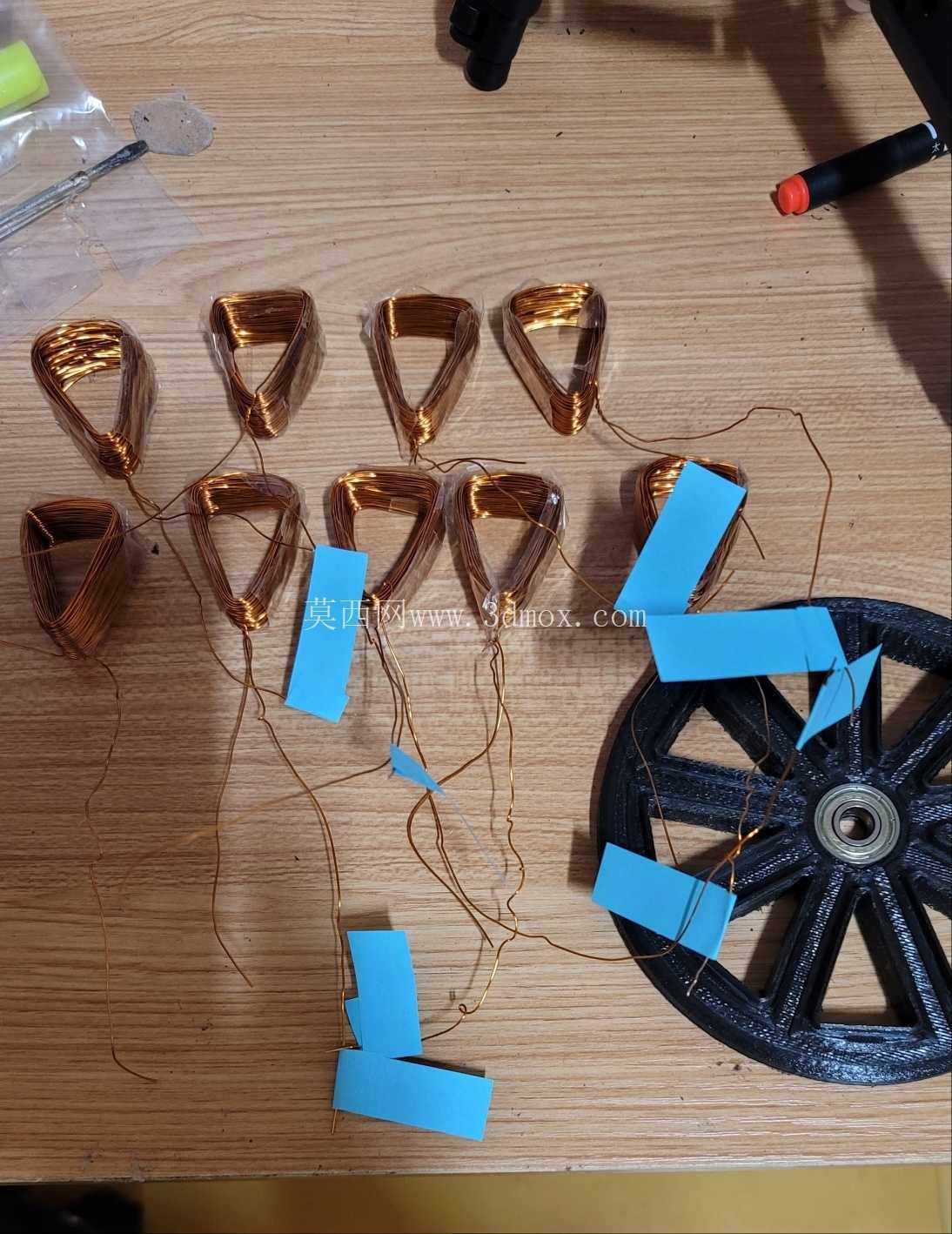

　　定子部分采用多槽集中绕组思路，槽极组合偏向低速扭矩输出。轴向磁通结构的气隙是平面气隙，磁钢与铁芯之间的吸引力沿电机轴线方向作用，因此端盖和轴承位置需要承受持续轴向力。设计时如果只关注径向固定，很容易出现转子盘被吸向定子、转动阻力增大甚至擦碰的问题。该结构通过中心轴、轴承和双侧端板形成稳定支撑，使转子盘在旋转时保持固定轴向位置。装配过程中，前后端板的平行度、轴与盘面的垂直度以及螺栓锁紧顺序都会直接影响气隙一致性，比较合理的做法是对角逐步紧固，并在手动旋转转子时检查是否存在周期性卡点。

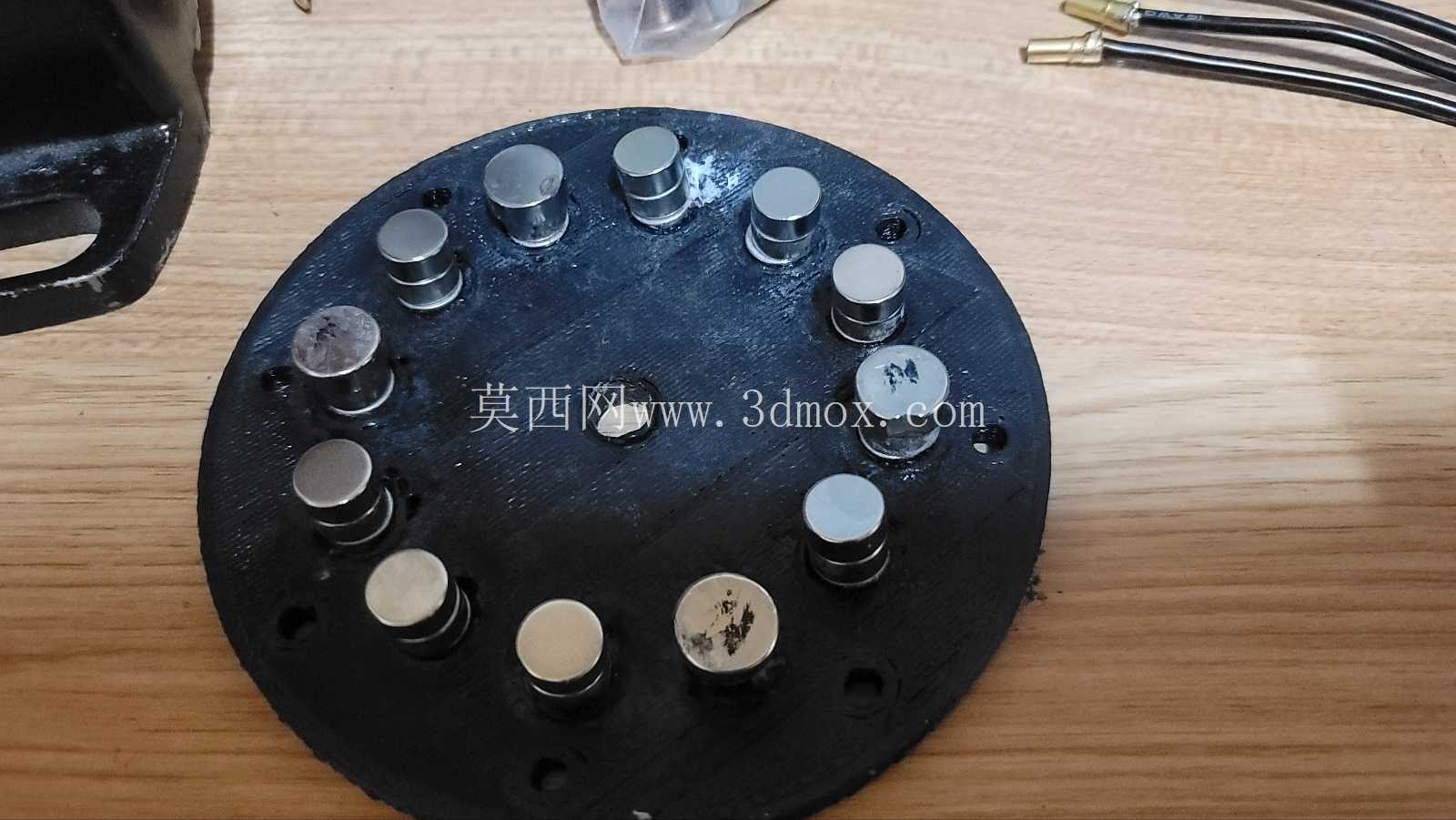

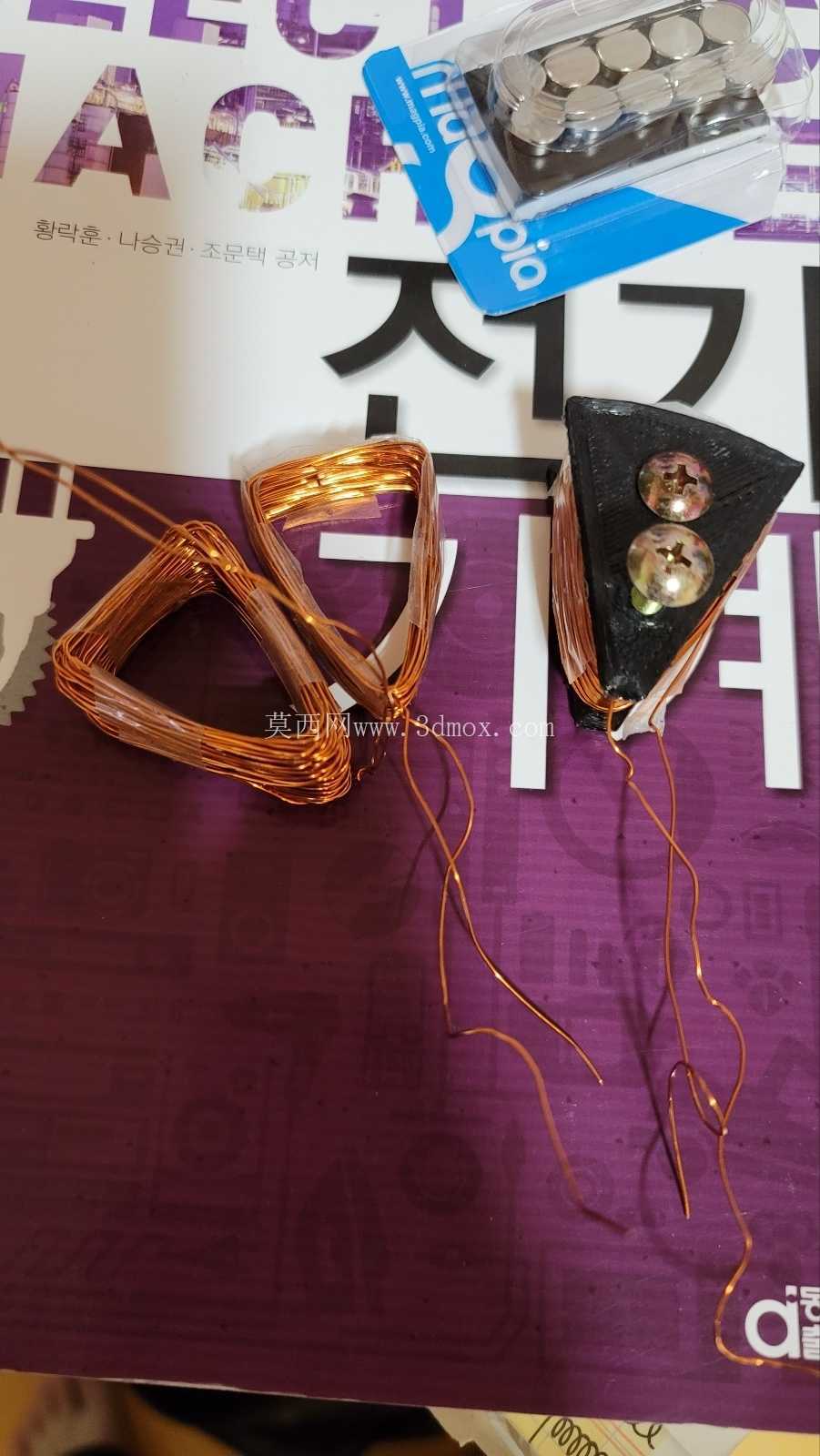

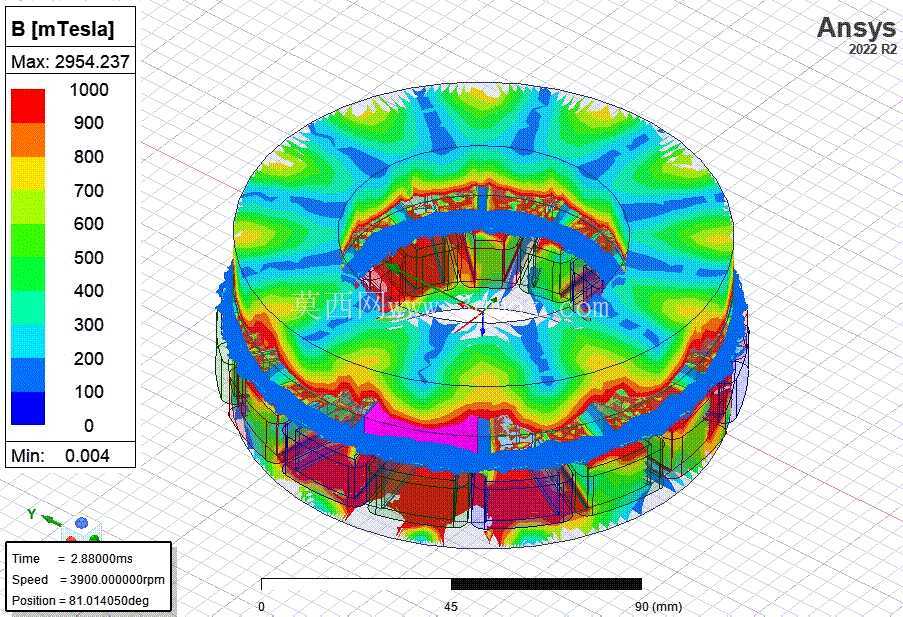

　　转子盘上布置永磁体，磁极沿圆周交替排列，通电绕组产生的旋转磁场与永磁体磁场相互作用，从而输出转矩。相比普通径向无刷电机，轴向磁通电机的磁极面积可以做得更大，在相同外径和厚度下更容易获得较高扭矩密度。但它对气隙变化也更敏感，气隙过大会明显降低磁耦合效率，气隙过小则对加工精度和装配精度提出更高要求。实际制作时，需要在转子磁钢与定子铁芯之间保留均匀、可控的间隙，并通过垫片或端板止口控制轴向位置。

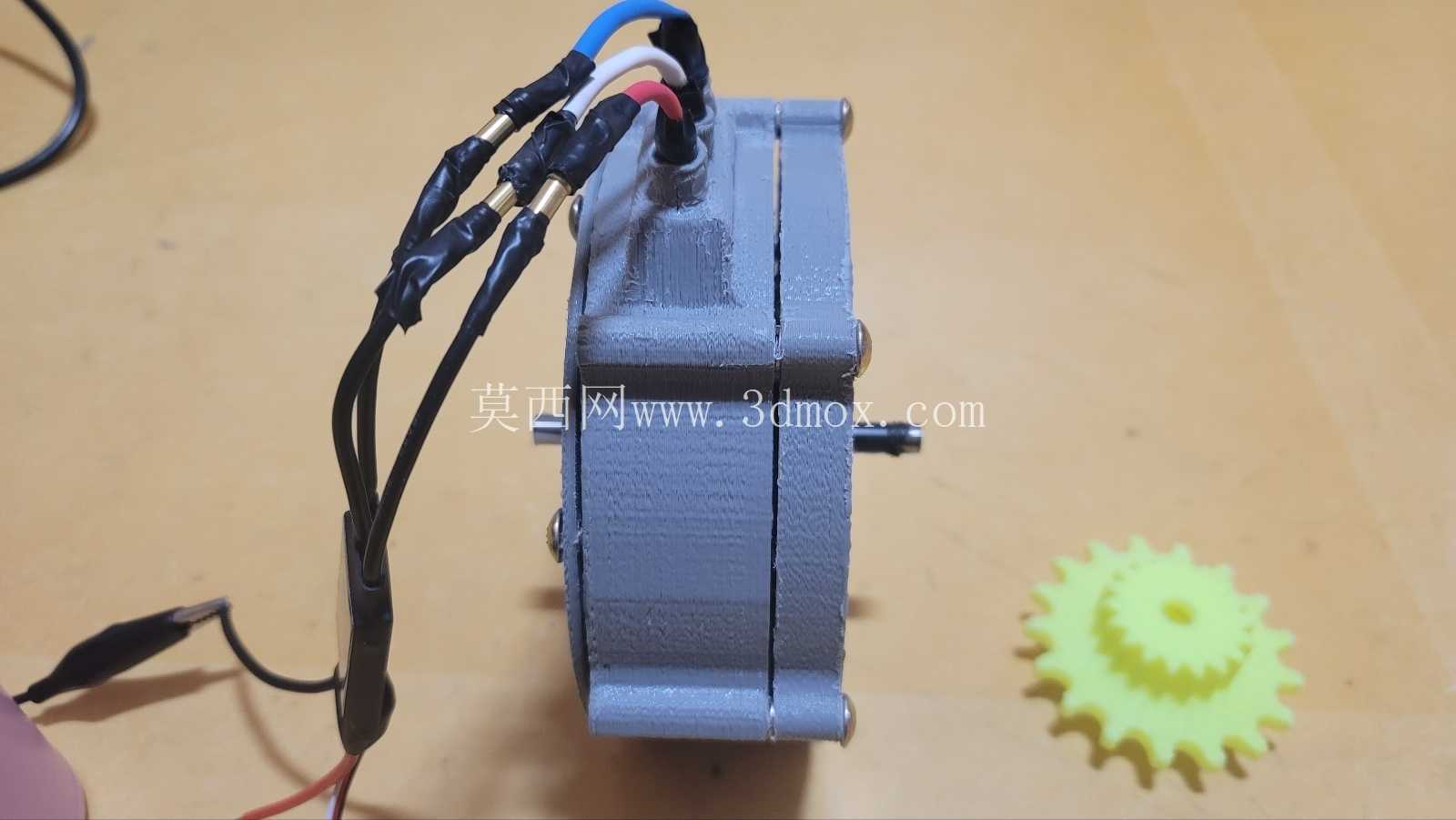

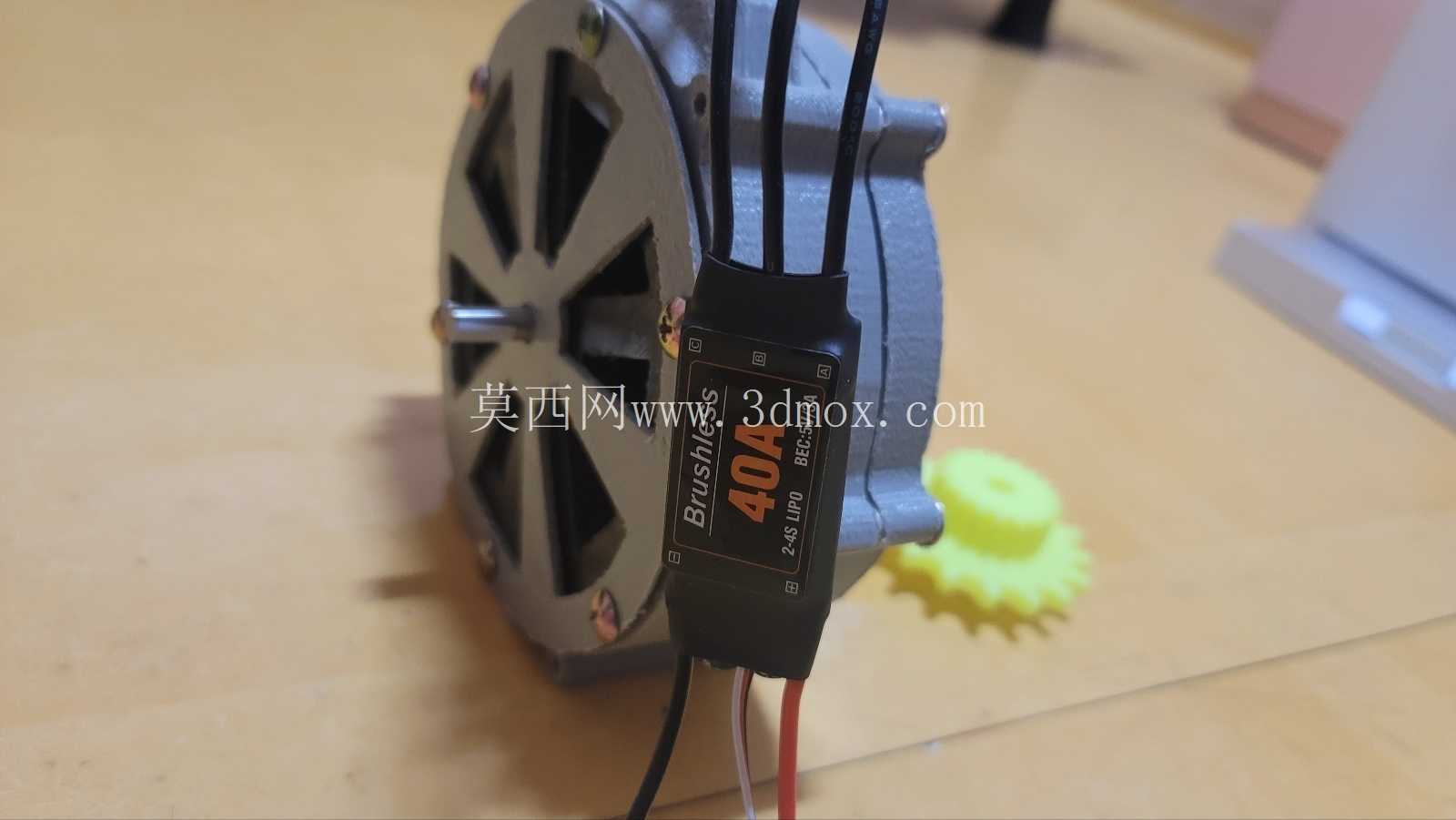

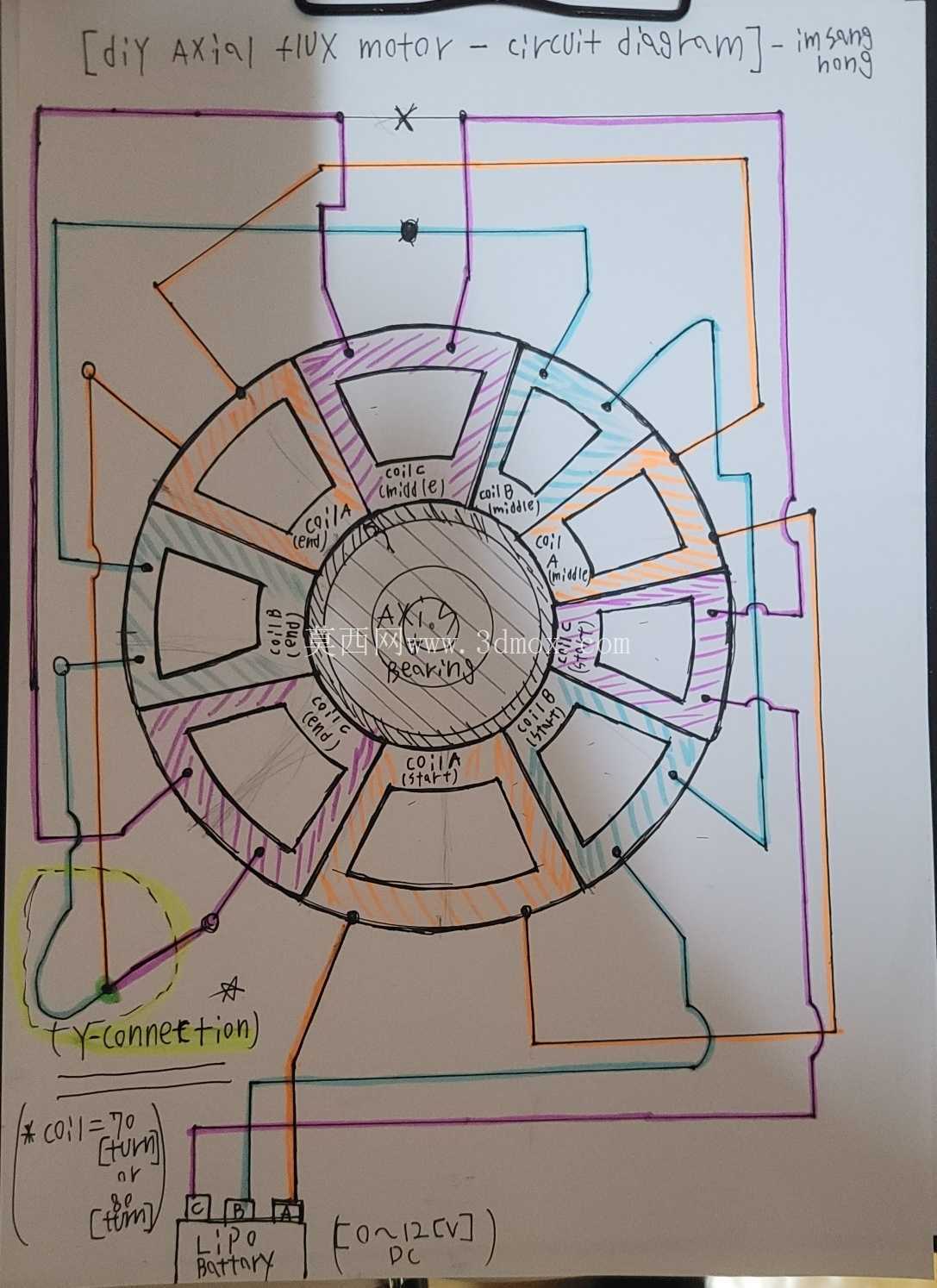

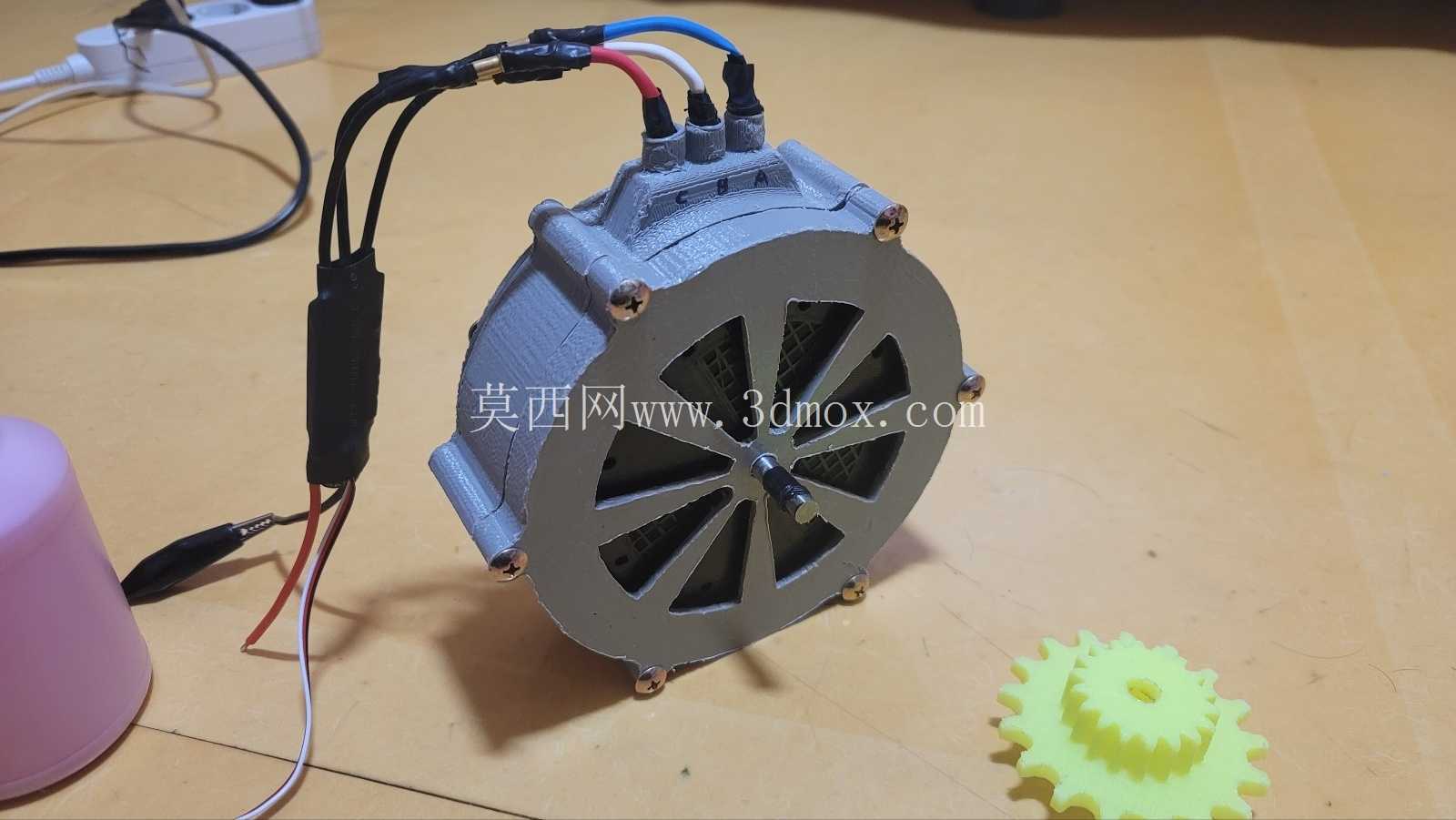

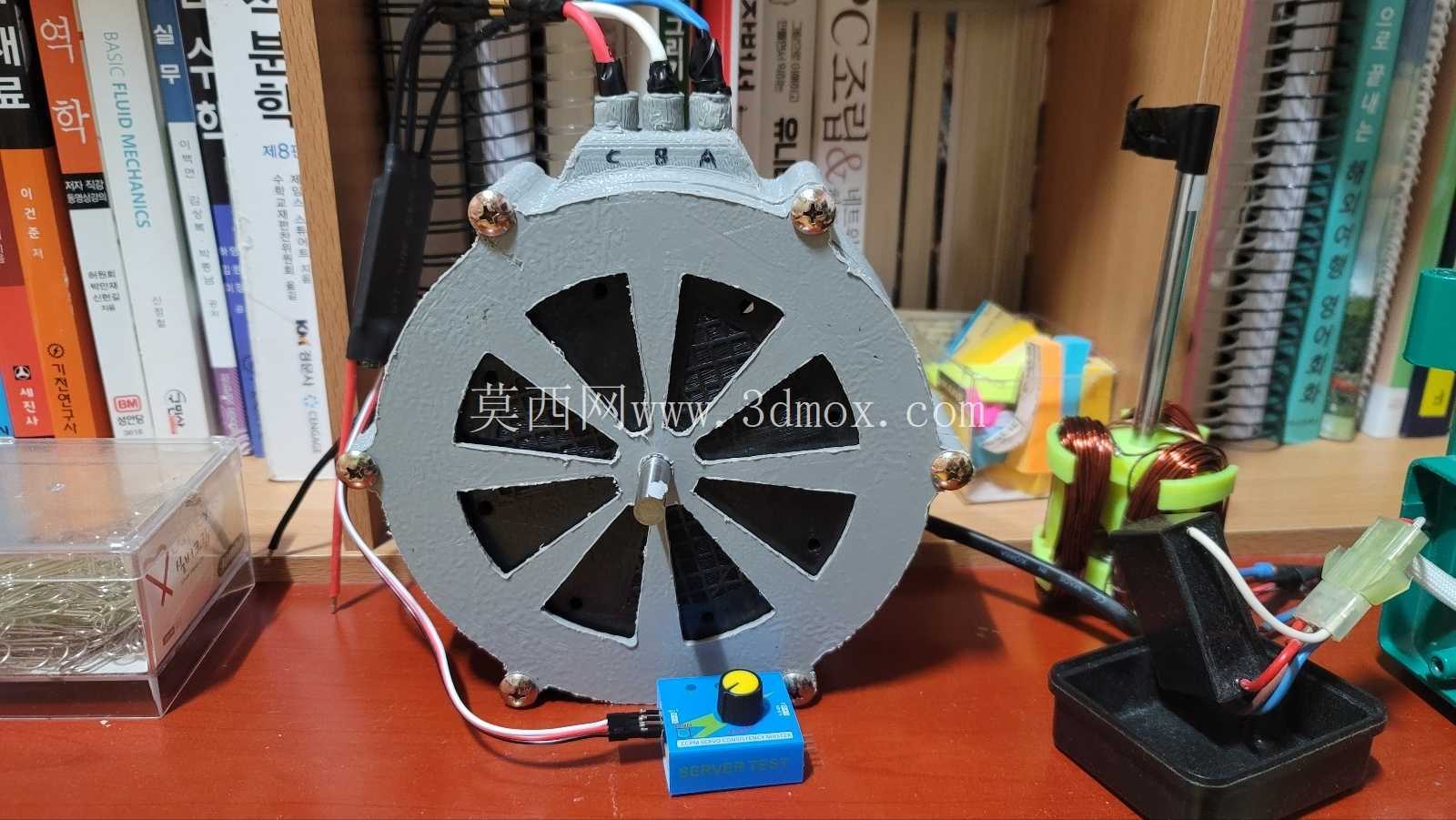

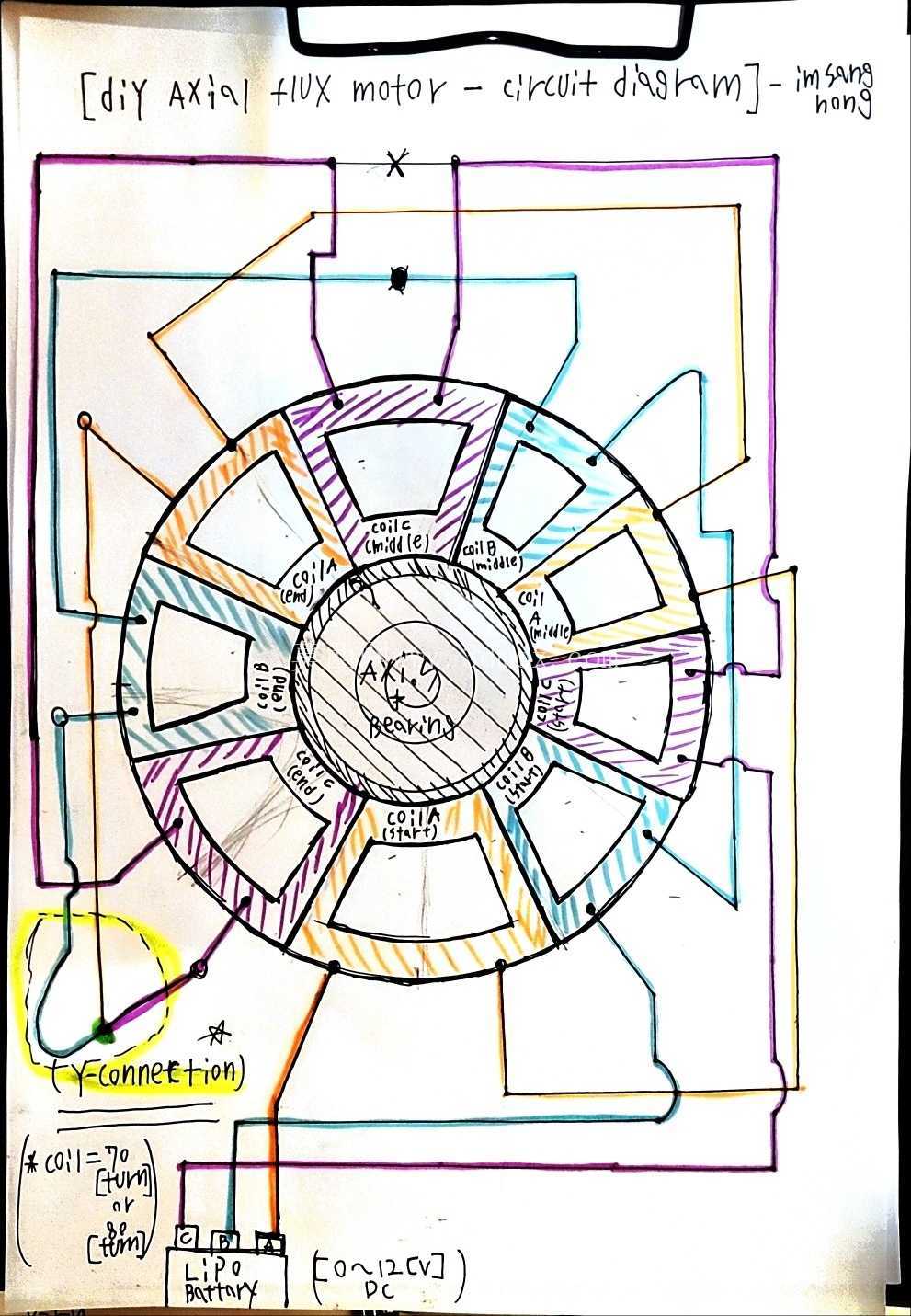

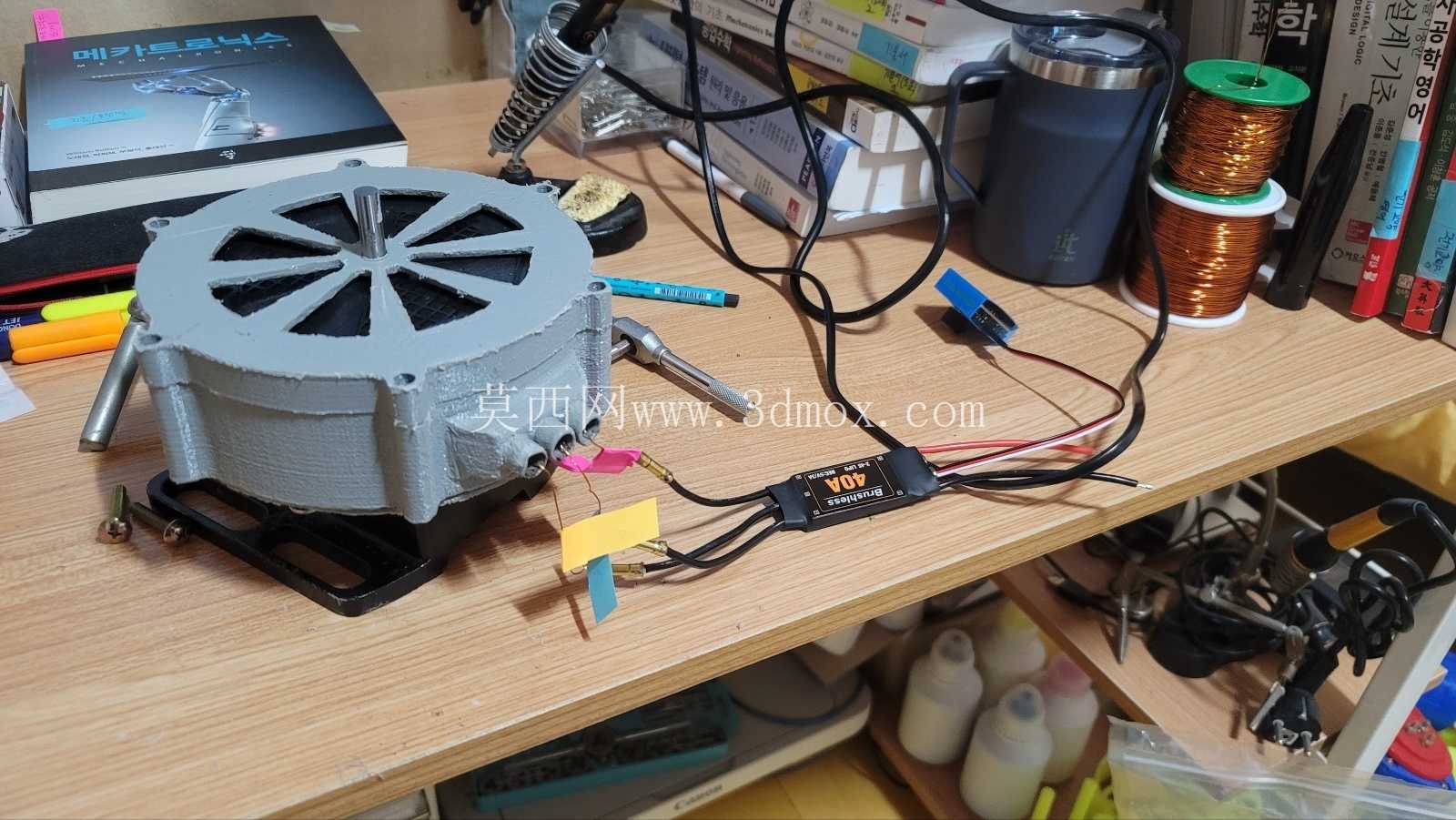

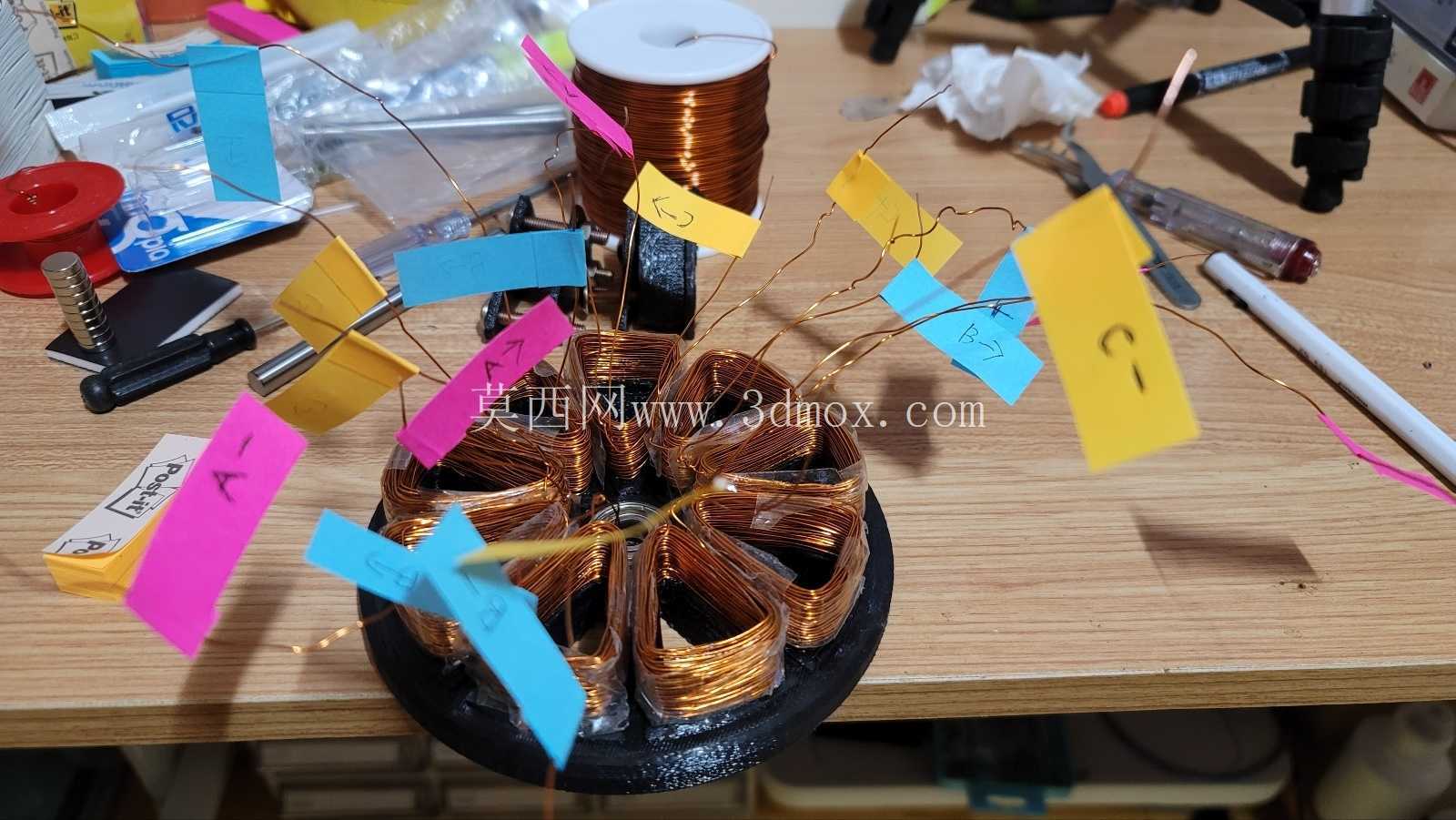

　　绕组连接部分从电机侧部引出，三相线通过不同颜色线芯区分，便于与无刷电调或驱动板对应接入。对于DIY验证场景，接线容错和调试便利性很重要。电机外部搭配小型控制模块，可完成启停、调速和基本运行测试。驱动系统并不属于电机本体结构，但在整机验证中不可缺少；轴向磁通电机的反电动势特性、绕组电感和磁极数量会影响控制器匹配，若用于高速运行，需要关注换相频率和铁耗；若用于低速直驱，则应重点评估槽极配合带来的齿槽转矩和启动平稳性。

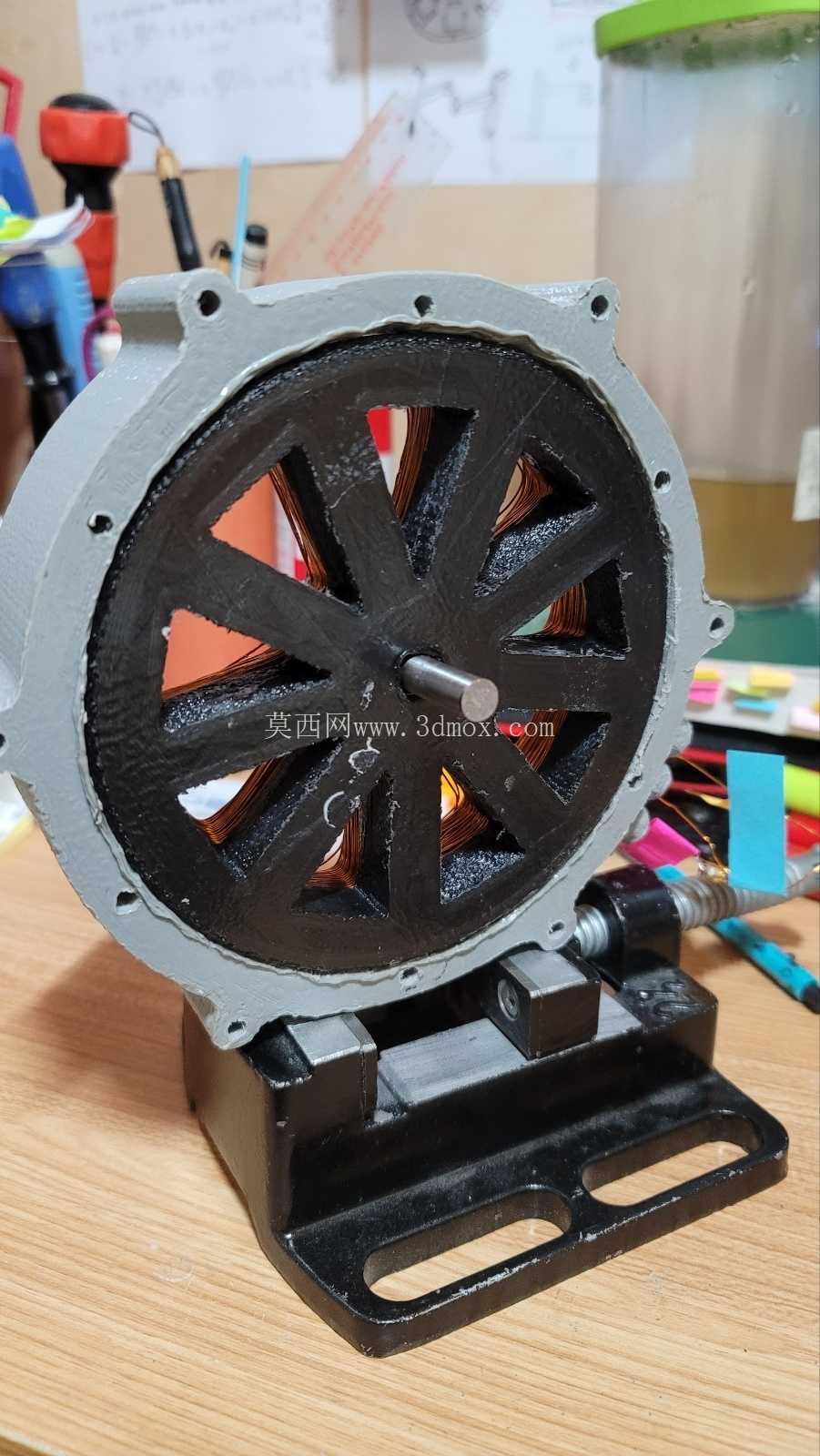

　　外形边界方面，这类圆盘电机的主要安装尺寸集中在端面圆径、中心轴径、壳体厚度和安装孔位。由于输出端更接近盘式结构，它适合直接与轮体、转盘、薄型执行机构或实验支架连接，而不适合在未增加联轴器和支撑的情况下承受较大悬臂载荷。若用于小车轮边驱动，可把轮盘与外转子结合，让载荷通过轮轴和轴承传递，减少电机壳体受力；若用于教学台架，则可通过后端板固定在立式支架上，前端露出转子盘，方便观察磁钢、绕组和运转状态。

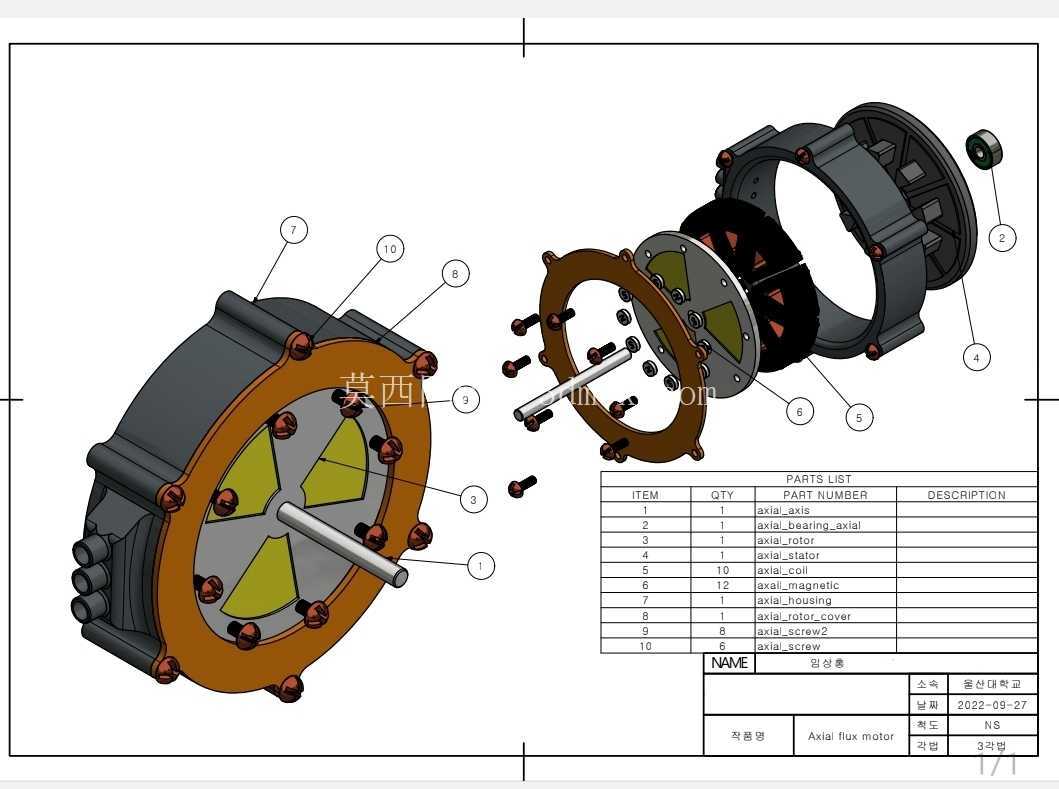

　　设计思路上，该作品没有追求复杂模具化外壳，而是采用容易加工和快速成型的结构语言，使制作者可以根据材料强度、轴承规格和紧固件尺寸进行局部调整。壳体上的螺栓孔、中心轴承座、绕组避让区和走线槽都属于关键结构区域：轴承座要保证同轴度，孔位过松会造成转子偏心，过紧则可能压伤轴承外圈；绕组避让区要给线圈端部和绝缘材料留出空间，防止转子旋转时磨破线皮；走线槽边缘应做圆滑处理，避免长时间振动后割伤导线。

　　在应用层面，这类电机更适合短时间实验、低速演示、轻载直驱和原理样机，而不是直接替代成熟工业伺服电机。它的价值在于结构直观、改装空间大、磁路形式清晰，能够帮助设计者理解平面气隙、磁极排布、绕组相位和轴向吸引力之间的关系。若后续面向产品化，需要进一步优化铁芯材料、磁钢固定方式、散热路径、轴承选型和动平衡精度；若只是用于个人制作或教学验证，则当前圆盘式布局已经能够完整体现轴向磁通无刷电机的核心机械特征。
