桁架式港口变幅起重设备结构设计

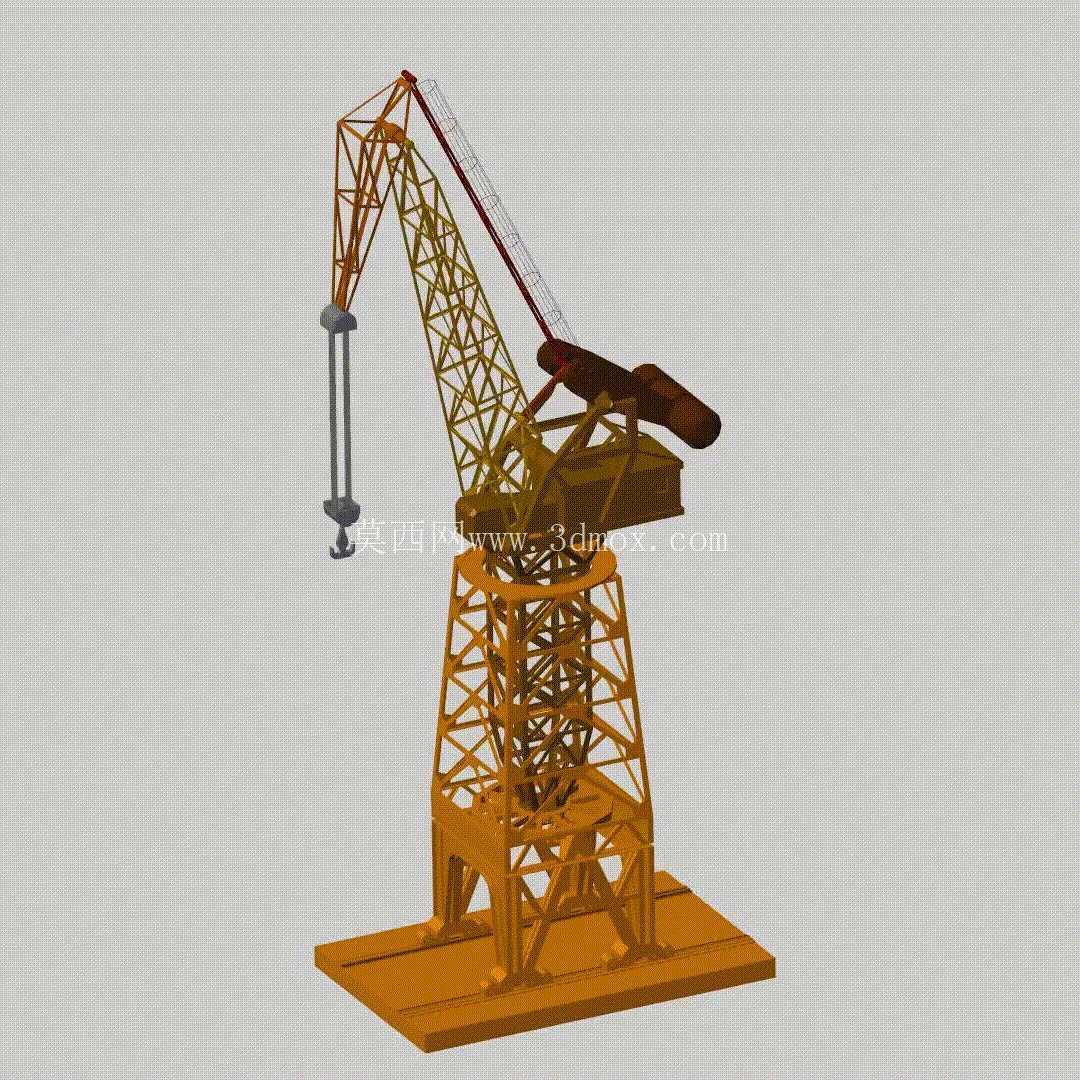

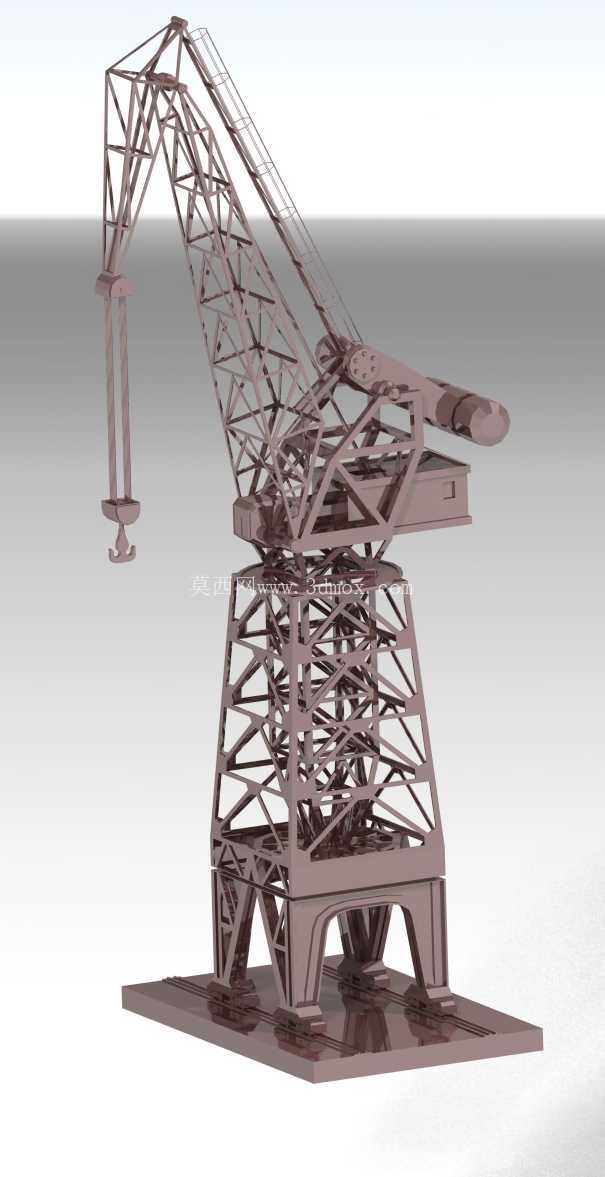

　　这款变幅起重设备的三维结构设计，核心围绕港口散杂货、重型构件的装卸作业场景展开，区别于通用桥式起重机的固定作业半径限制，其变幅结构可实现作业覆盖范围的灵活调整，能够适配码头前沿不同船型的装卸需求，从千吨级驳船到万吨级货轮的舷侧作业位置，都可通过臂架俯仰调整完成吊点对位，无需频繁移动整机基座，大幅提升码头前沿的作业效率。从结构设计逻辑来看，整机采用桁架式受力结构，而非封闭箱型梁，核心考量是港口露天作业环境下的风阻削减，镂空的桁架杆件可让强风顺利穿过结构间隙，降低台风季、强对流天气下设备的风载荷受力，减少基座锚固的载荷冗余设计量，同时桁架结构的自重更轻，在同等起重吨位参数下，可降低回转支撑的承载压力，提升臂架变幅动作的响应速度。

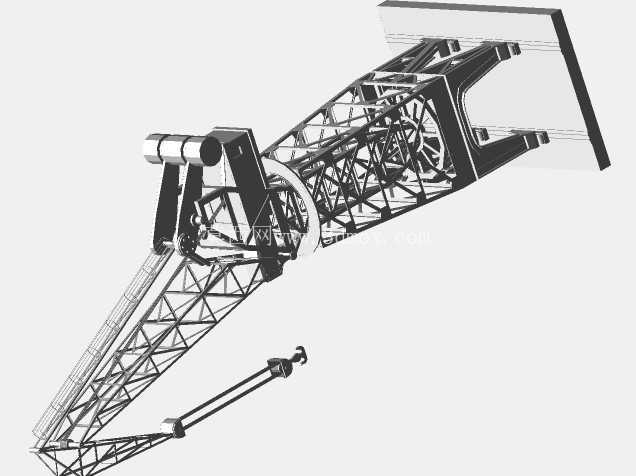

　　设备下部的基座采用四腿支撑的门架结构，支撑腿向外拓展形成稳定的受力支撑面，安装时可直接锚固在码头的混凝土承台上，支撑腿的跨距设计预留了码头水平运输通道的通行空间，下方可通行平板拖车、集装箱牵引车，不会因设备布设阻断码头前沿的水平运输动线，这一设计完全匹配港口“垂直装卸+水平转运”的作业流线需求。臂架部分采用三角形桁架截面设计，主弦杆采用连续受力的型材布置，腹杆按照受力路径采用交错式焊接布局，可在吊重作业时将吊点的集中载荷均匀分散到整个臂架结构，传递至回转平台与下部基座，避免局部应力集中导致的结构疲劳。臂架前端的吊具导向结构采用双立柱导向架设计，可在变幅、回转作业过程中限制吊重的横向摆动，降低对位难度，尤其在吊装精密重型构件、集装箱类标准化载荷时，可减少吊重晃动带来的对位时间损耗，也能避免吊重碰撞船体或码头设施。变幅驱动机构布置在回转平台的尾部，与臂架根部形成铰接受力点，通过驱动部件的伸缩或卷扬动作带动臂架完成俯仰变幅，尾部的配重块与臂架形成力矩平衡，在不同变幅角度、不同吊重载荷下，都可维持回转平台的受力平衡，避免整机出现前倾倾覆的风险。

　　回转支撑结构布置在门架顶部与回转平台的连接位置，可实现360度全回转作业，覆盖基座周边的环形作业区域，配合变幅动作可实现从船舷到码头堆场近点的全范围吊重覆盖，无需额外配置辅助转运设备即可完成船岸之间的货物转移。从安装边界来看，整机基座的锚固点位置需匹配码头承台的预埋钢筋布局，基座底部的安装平面平面度公差需控制在合理范围内，避免因基础不平导致门架结构出现附加内应力；臂架安装时需先在地面完成桁架分段拼装，再通过大型吊装设备完成臂架与回转平台、变幅机构的铰接装配，装配过程中需保证各铰接点的同轴度公差，避免动作过程中出现卡滞或偏磨问题。

　　设备的走线、驱动部件的布设都隐藏在桁架杆件的间隙内，既可以避免露天环境下的雨水、盐雾侵蚀，也不会额外增加设备的迎风面积，适配沿海港口高盐雾、高湿度的作业环境。在实际作业过程中，该设备可完成散货抓斗吊装、件杂货吊带吊装、集装箱吊具吊装等多种作业模式，仅需更换前端吊具即可适配不同货种的装卸需求，无需对主体结构进行改造，设备的通用性较强。结构设计过程中，所有杆件的受力都经过了不同工况下的载荷校核，包括最大幅度额定吊重、最小幅度最大吊重、强风工况非工作锚定等多种极限场景，确保结构在全生命周期内的受力安全，同时桁架结构的杆件采用标准化型材设计，后期维护过程中若出现杆件锈蚀或损伤，可直接更换同规格型材，无需定制特殊截面构件，降低后期运维的成本与配件储备难度。
