连杆式平行气动机械夹爪结构设计

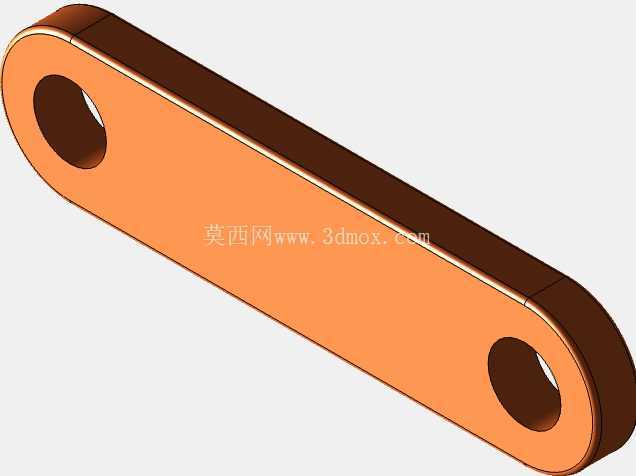

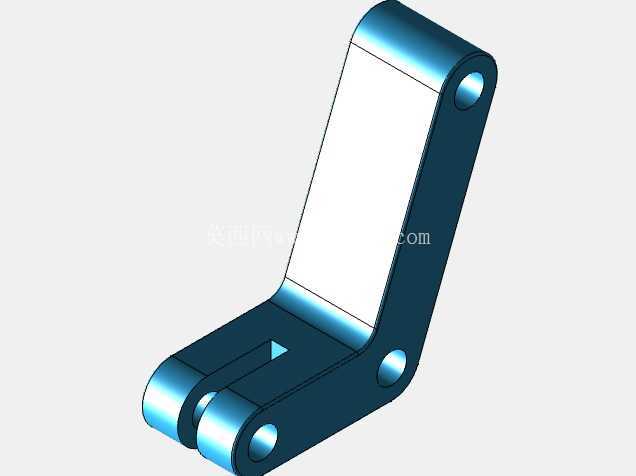

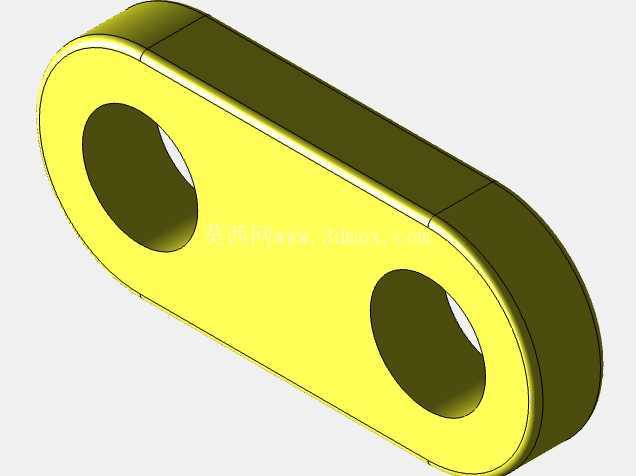

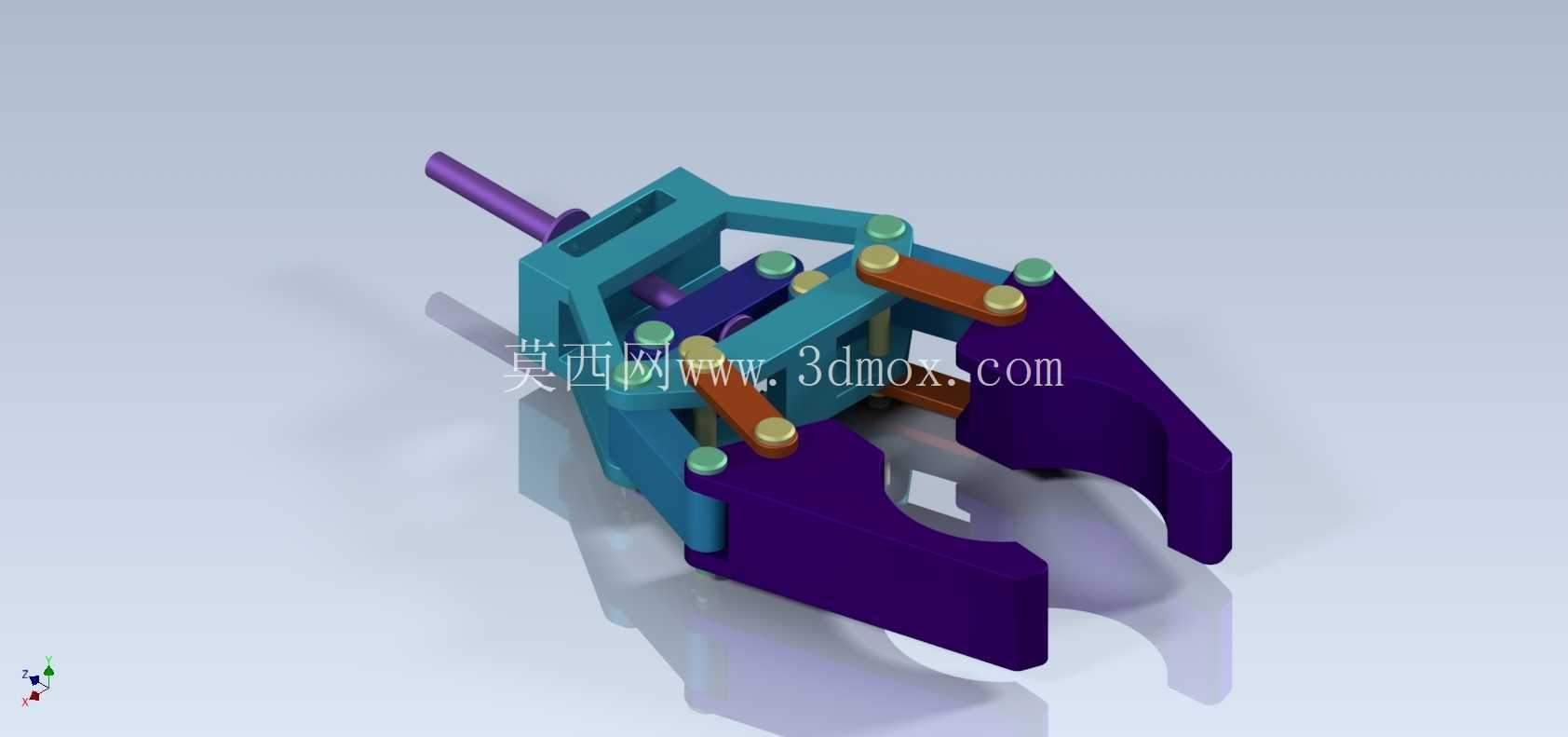

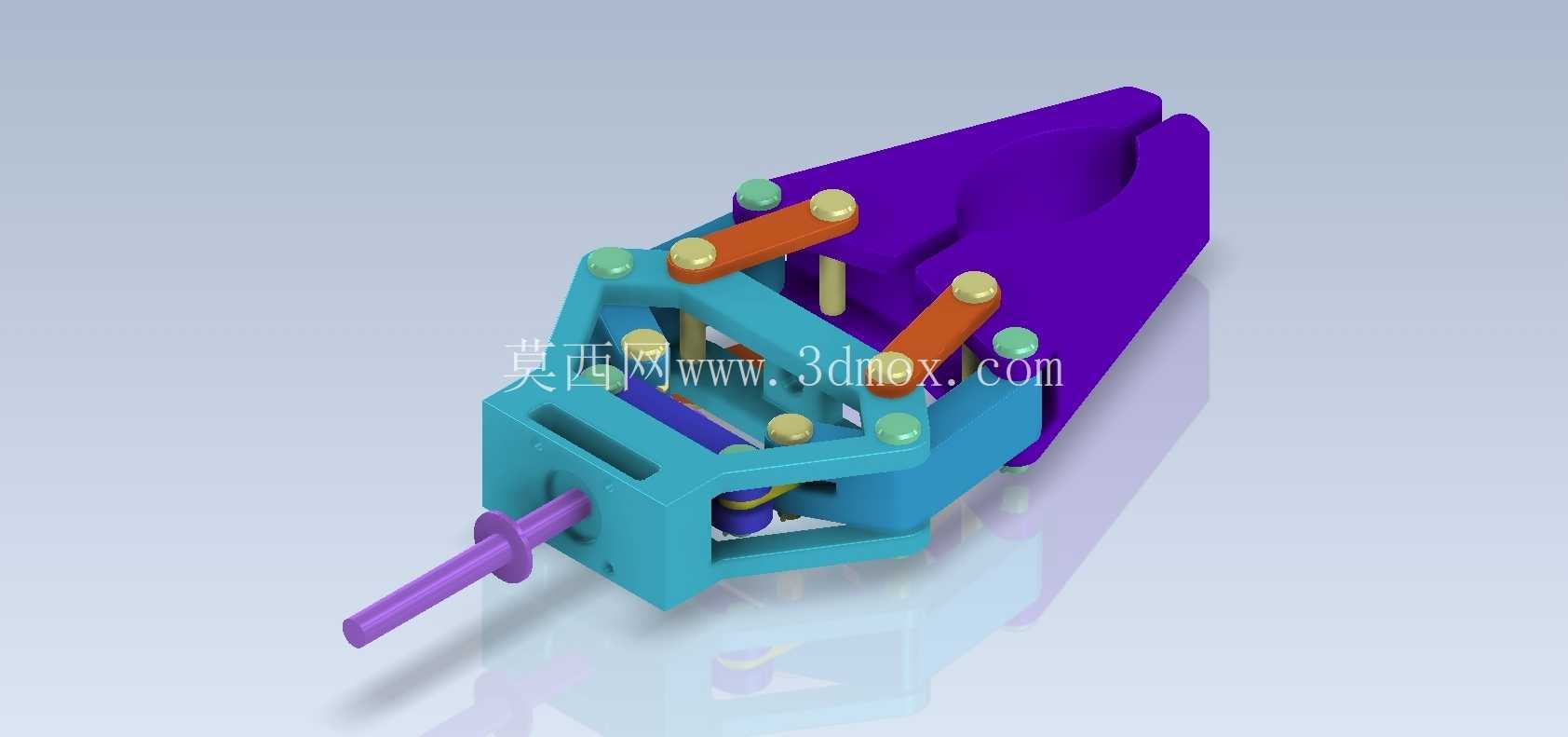

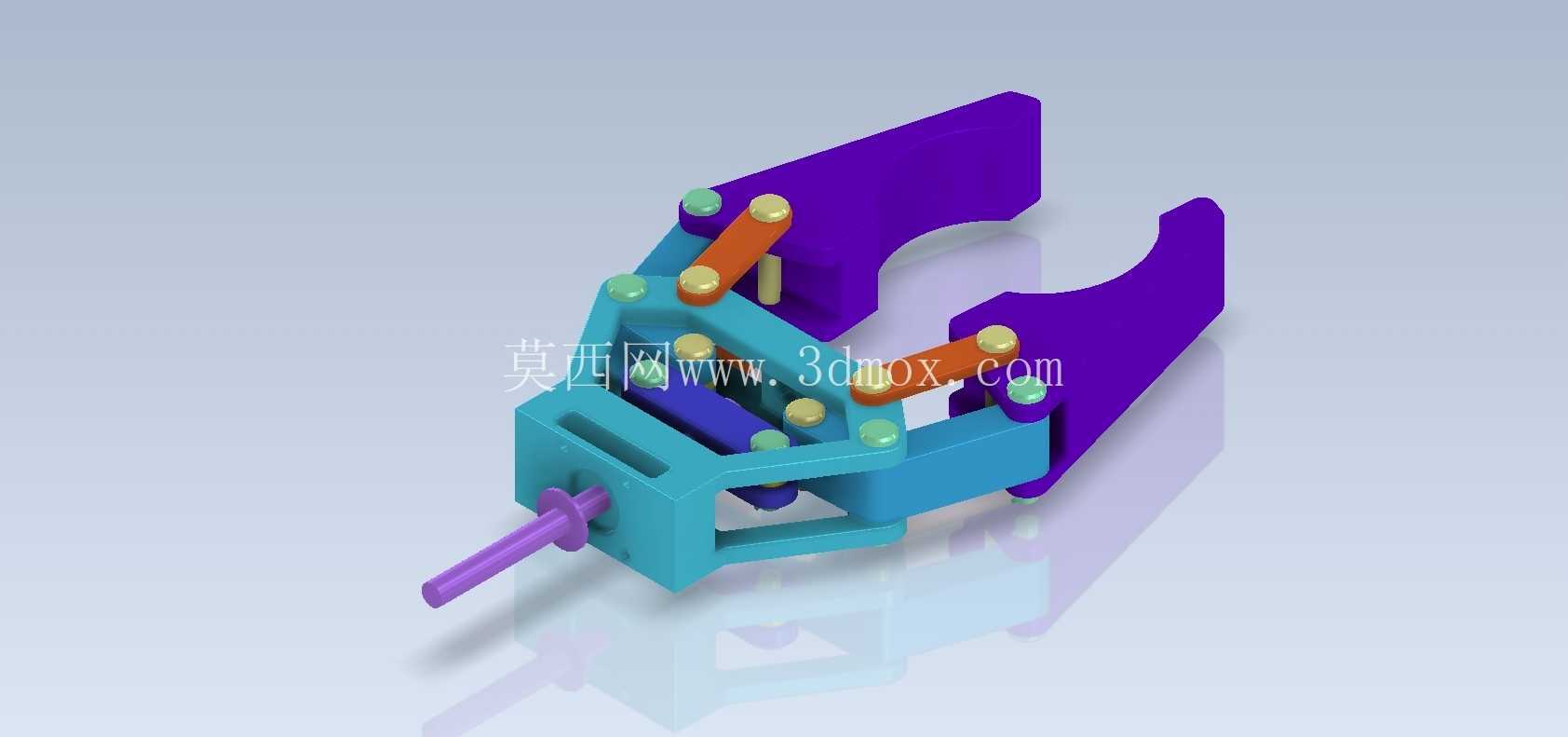

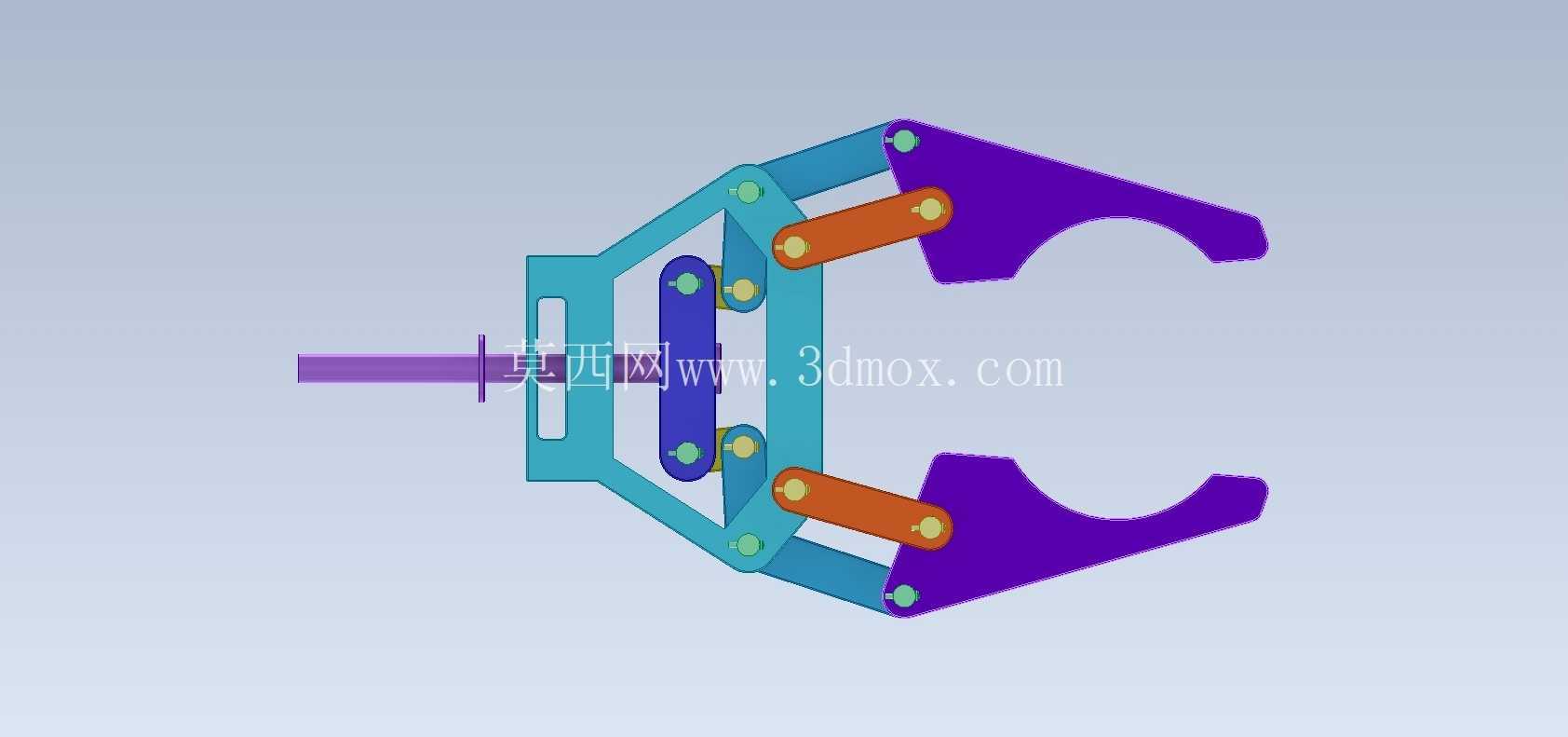

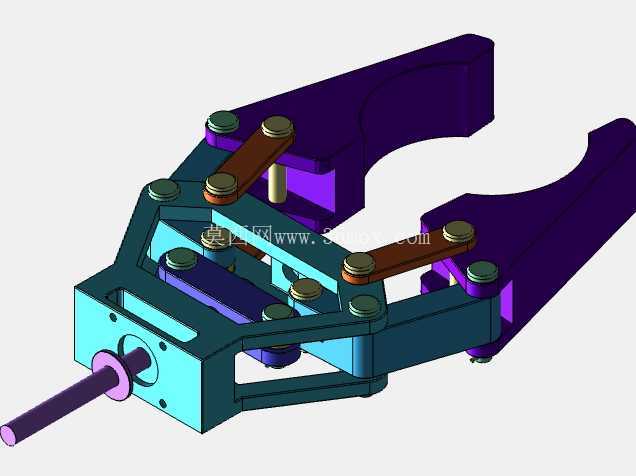

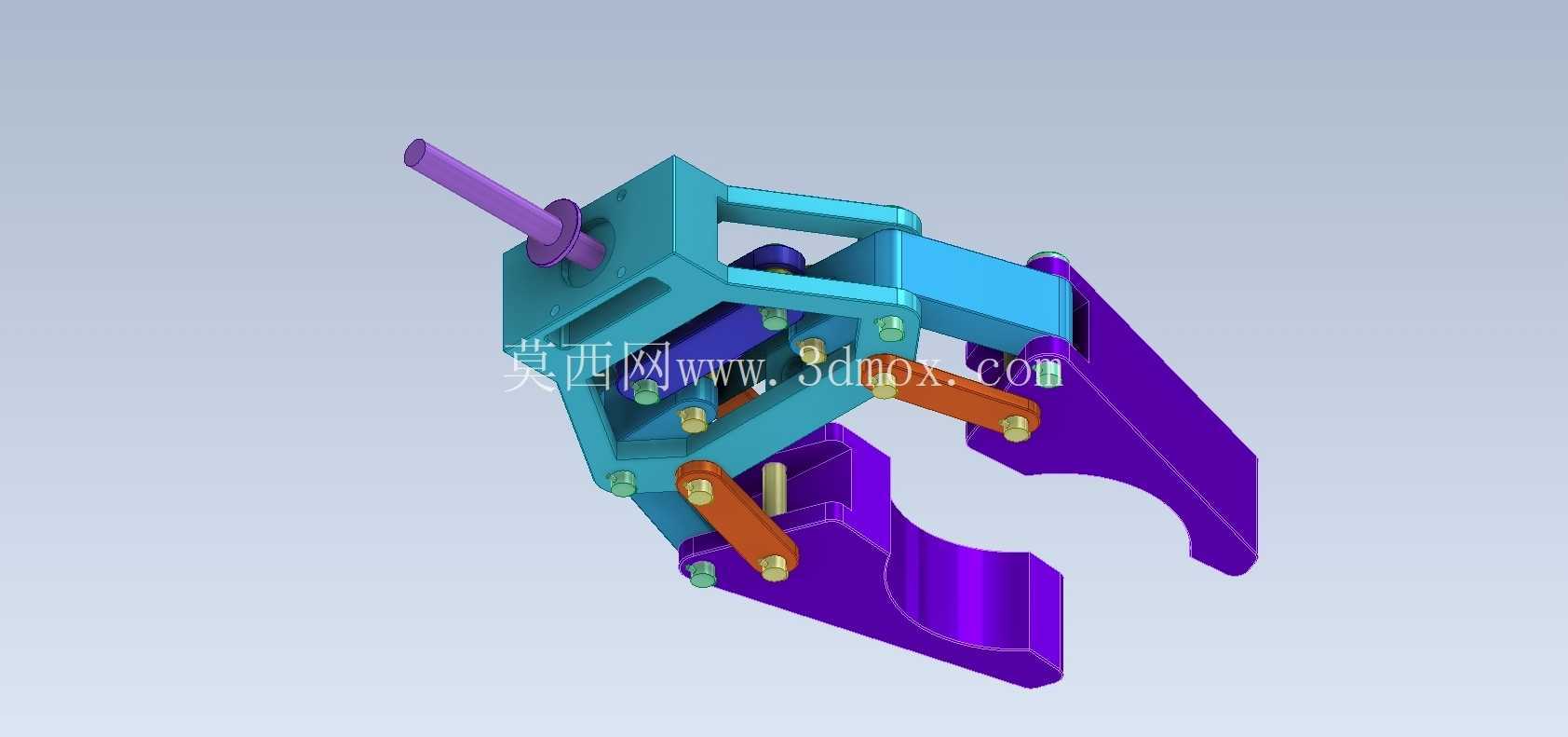

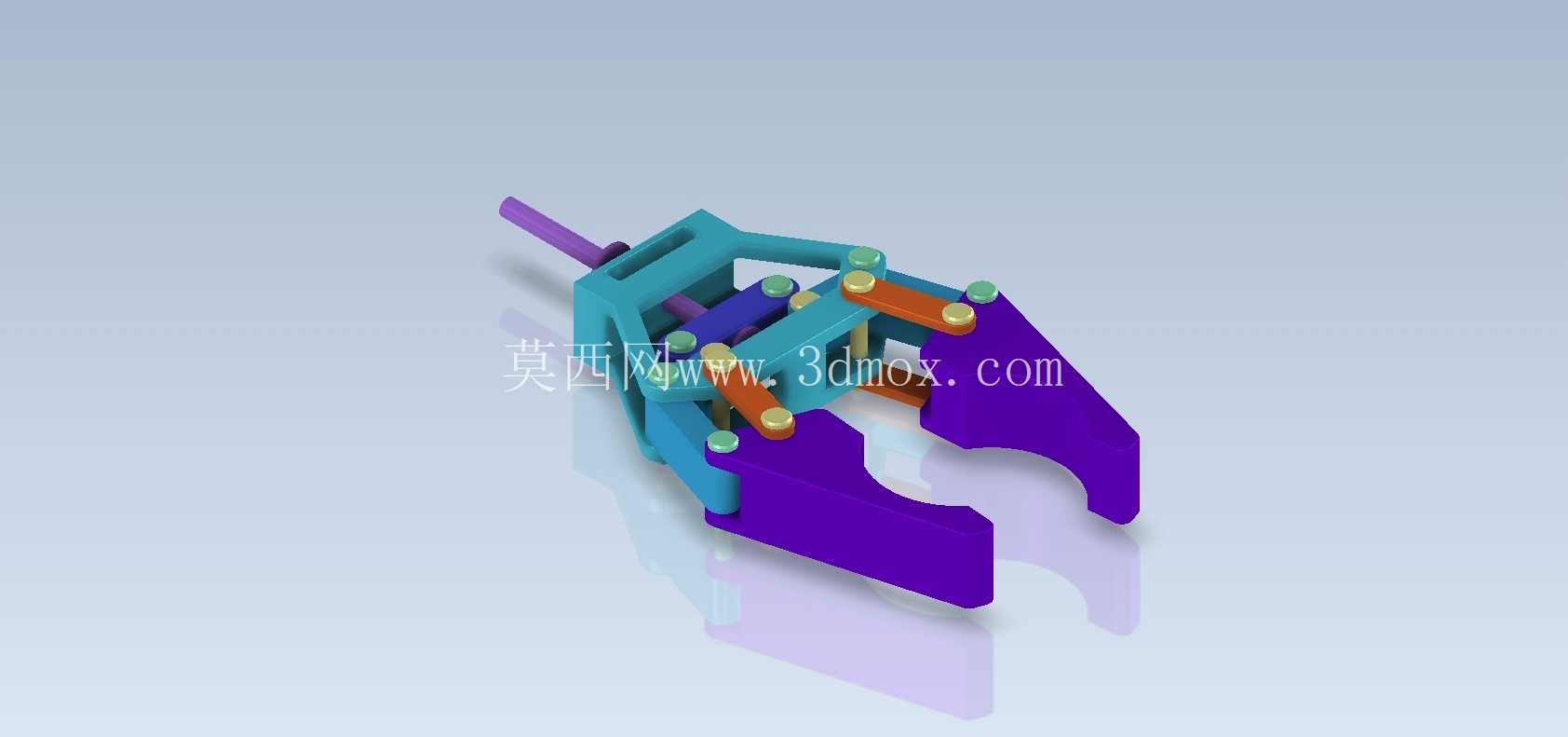

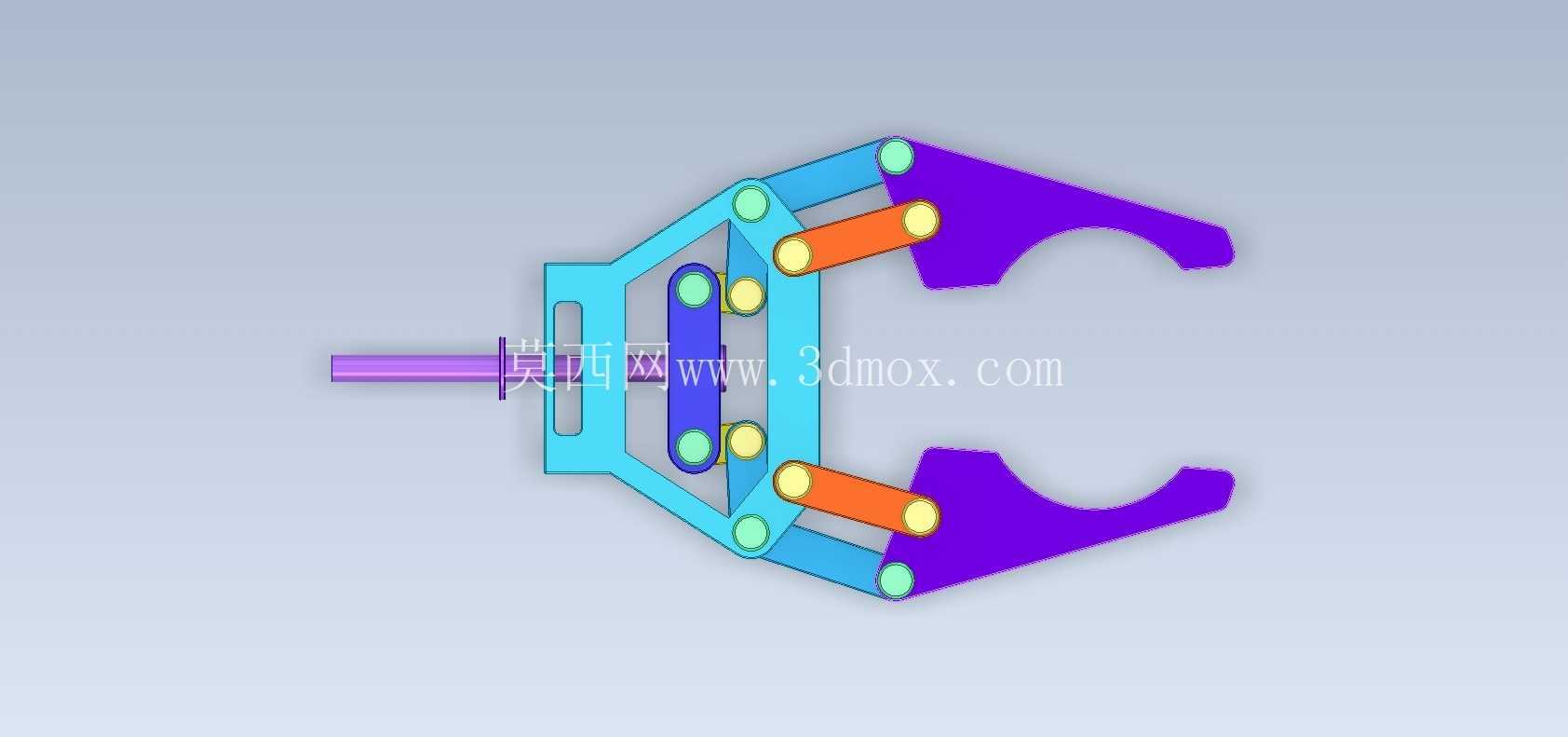

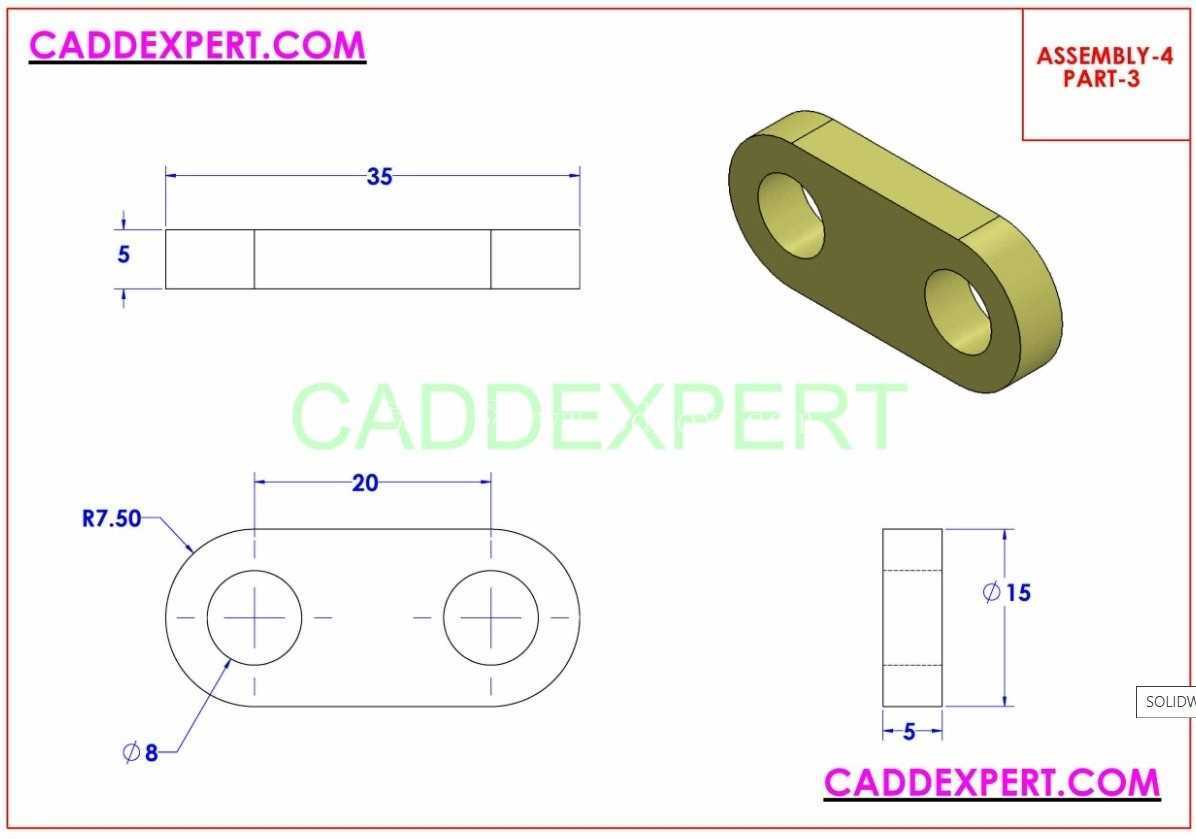

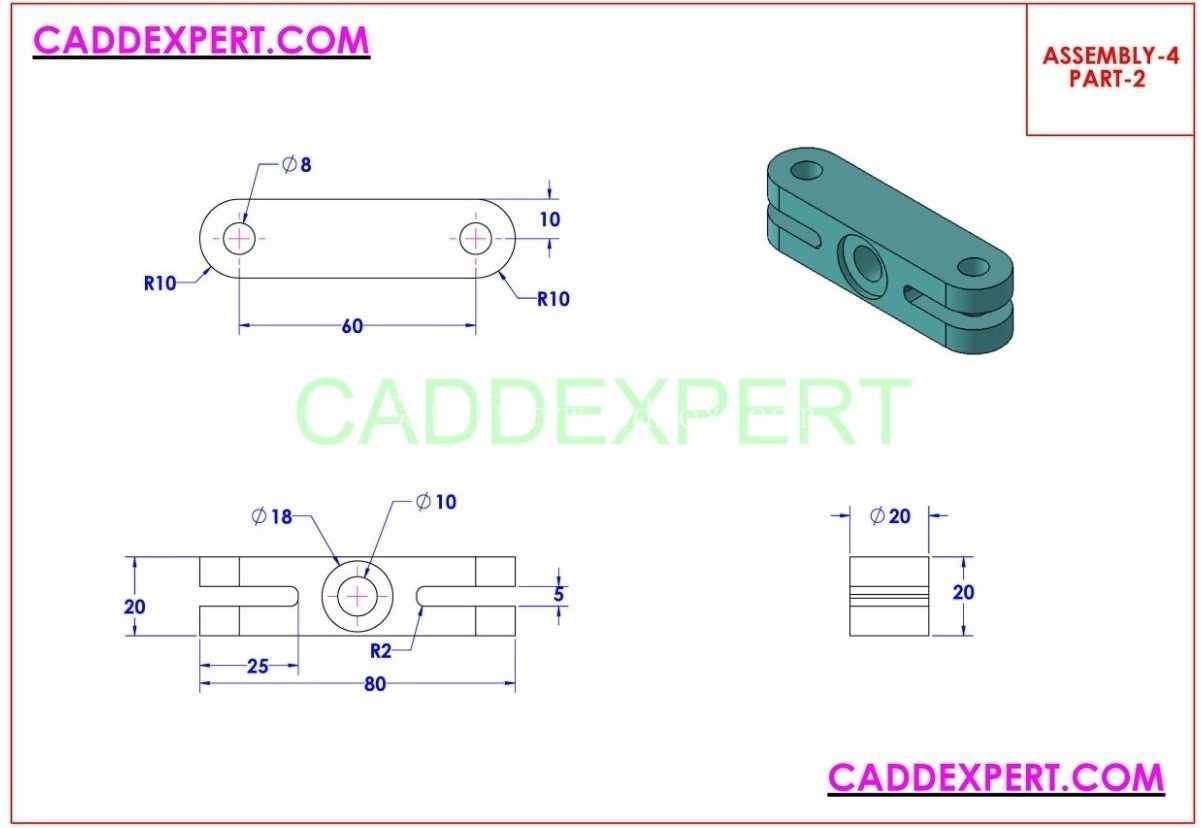

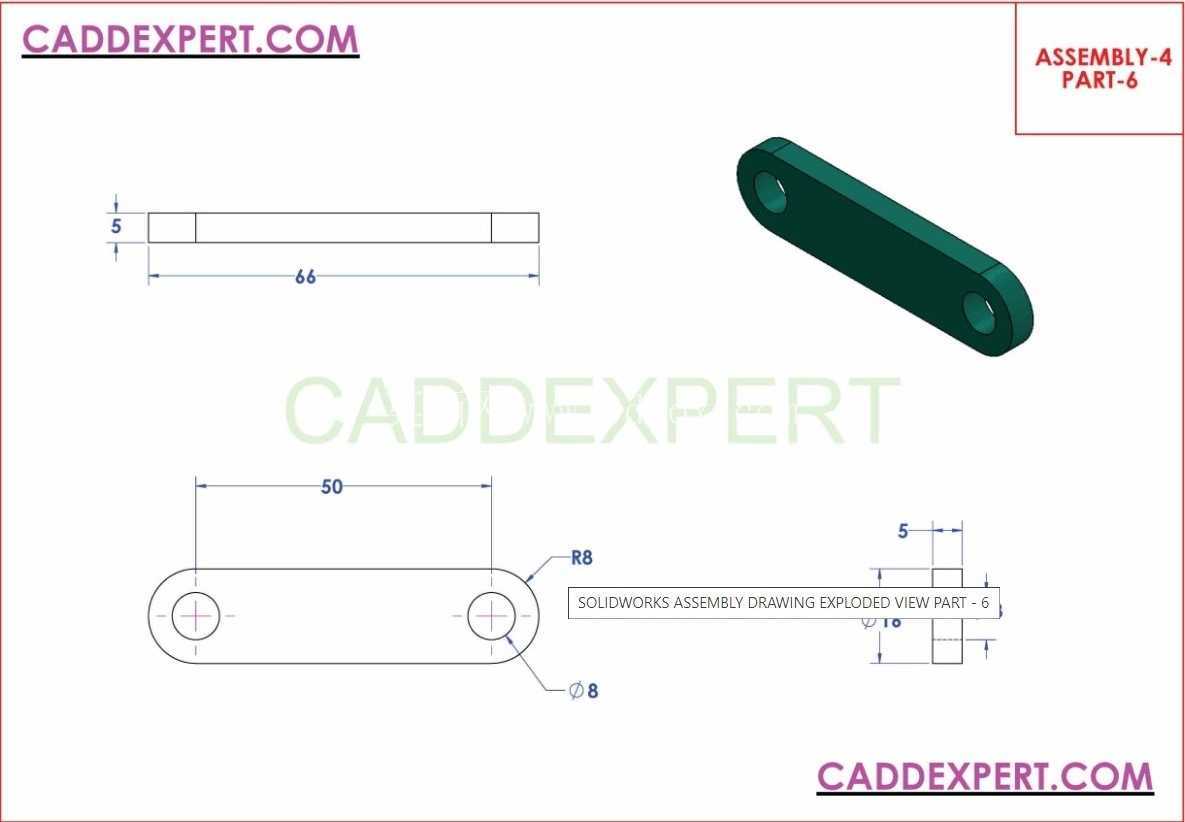

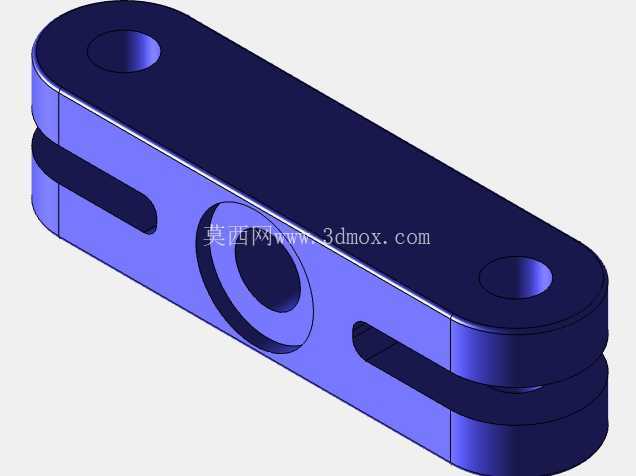

　　这款平行夹爪的核心传动采用对称布置的双摇杆连杆结构，区别于常见的齿轮齿条式平行夹爪，连杆传动的间隙更小，在高速往复抓取的工况下不会出现齿轮啮合带来的回差，夹取重复定位精度可以控制在0.02mm以内，适合3C电子行业小零件的精密装配工位使用。夹爪的两个指座做了平行度限位设计，在整个开合行程内，两个夹持面始终保持平行，不会出现摆角，夹持方形、矩形工件时不会出现夹偏、翘边的问题，相比圆弧轨迹的气动手指，对规则外形工件的夹持适配性更强。

　　从安装边界来看，夹爪的驱动端采用标准的圆形活塞杆接口，尾部预留了M5的进气安装螺纹，可以直接匹配市面上常规的笔形气缸缸径，不需要额外做转接法兰，整体安装孔位按照10mm间距的标准工业孔距设计，能直接固定在现有自动化线的铝型材支架或者机械手末端法兰上，不需要二次加工安装位。夹爪的开合行程为20mm，单指的夹持力在0.5MPa供气压力下可以达到15N，足够夹持重量在1kg以内的小型工件，比如注塑件、小型五金件、电子元器件等，适配轻工装配、小件分拣、实验室样品转移等多个场景。

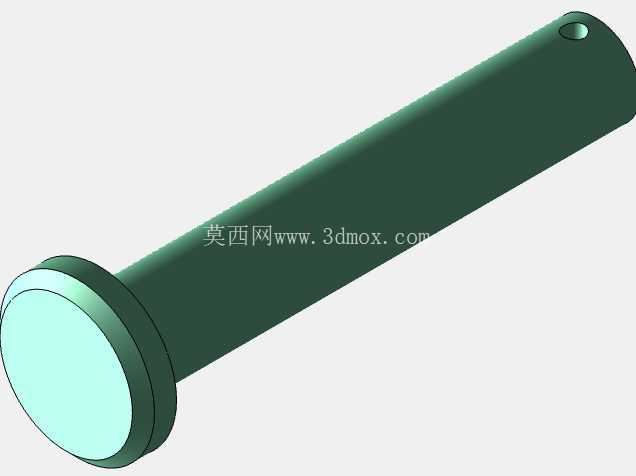

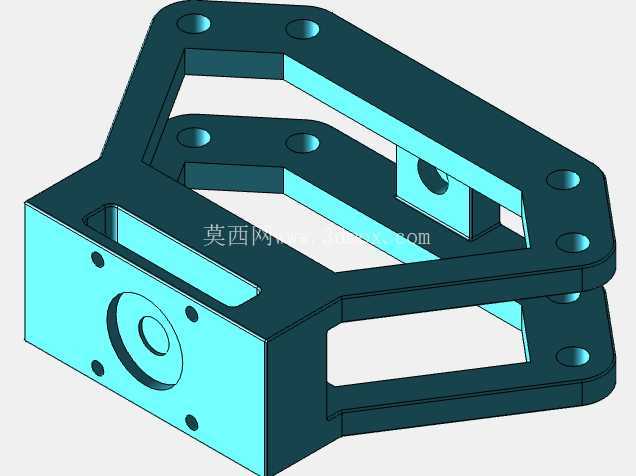

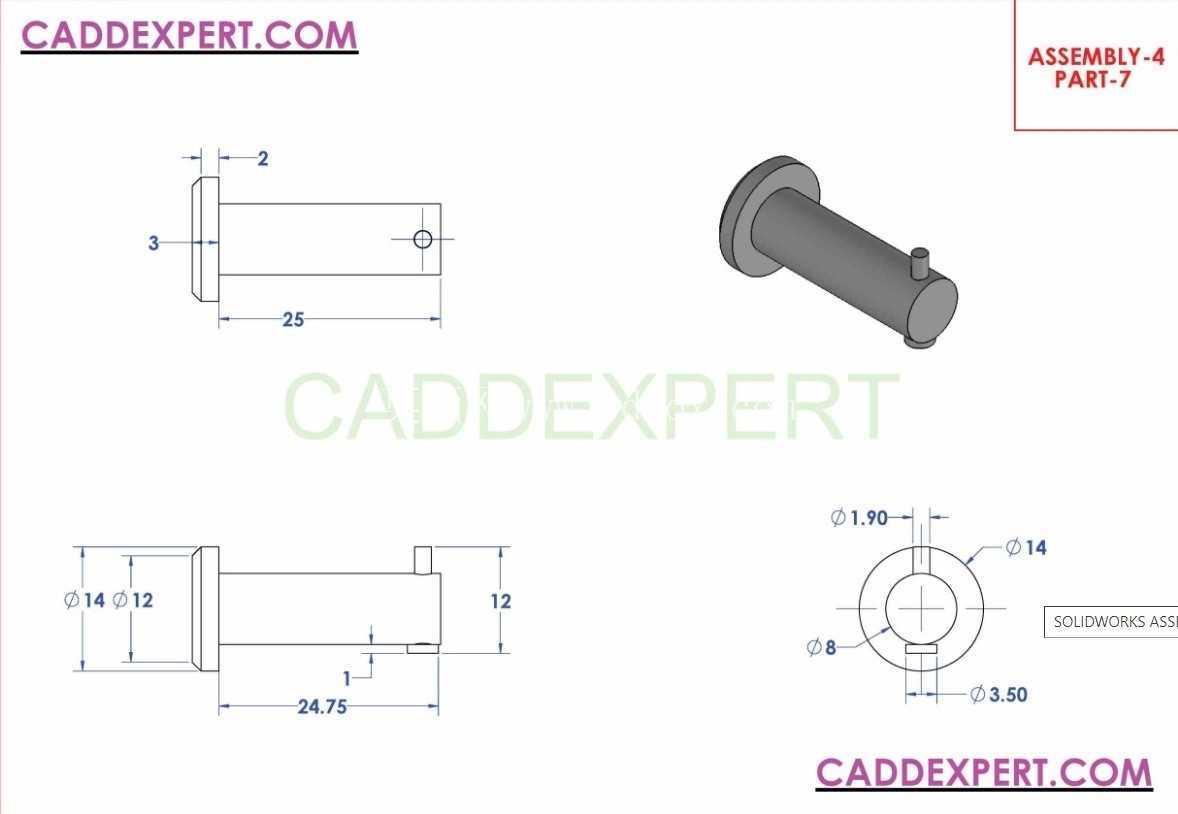

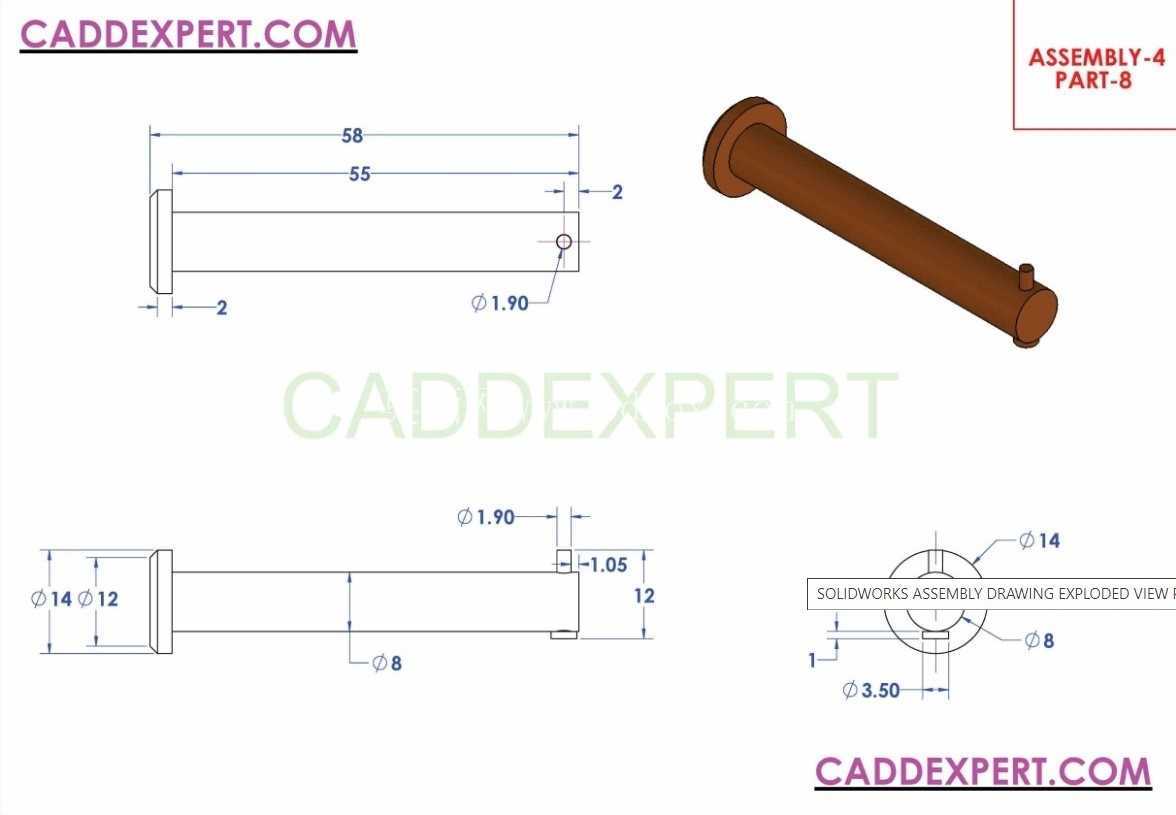

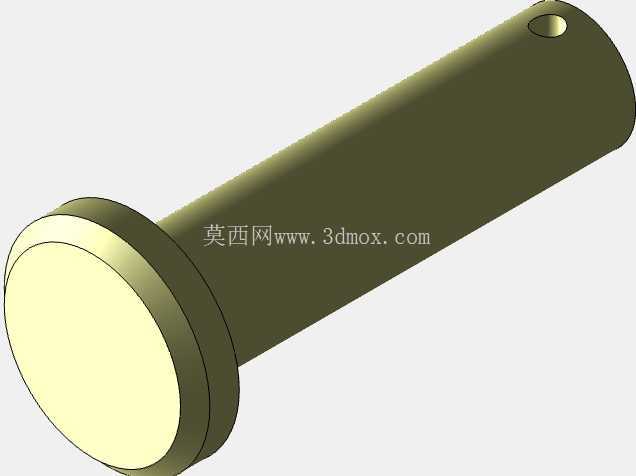

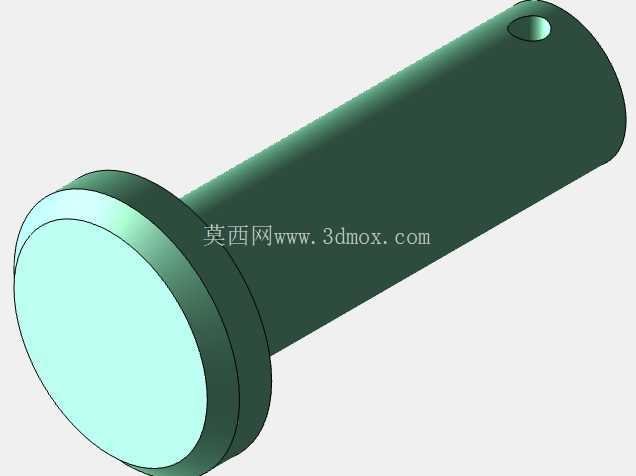

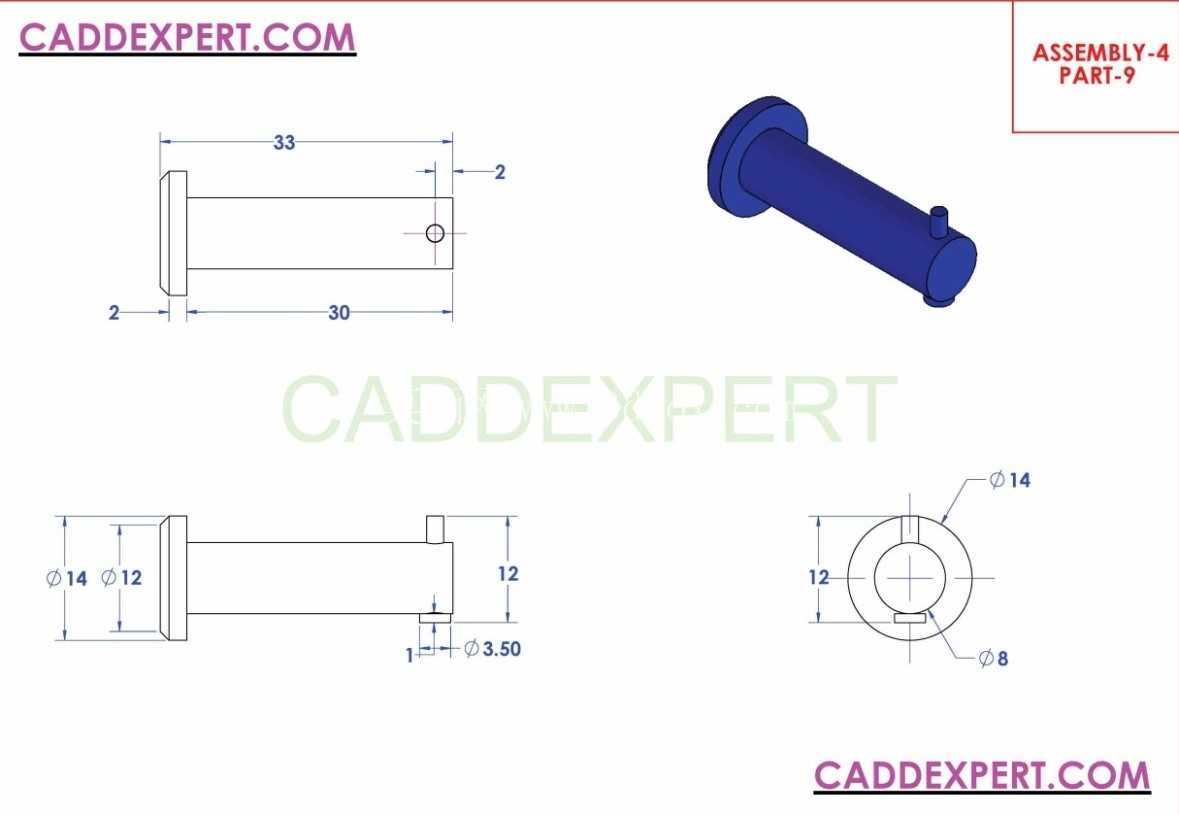

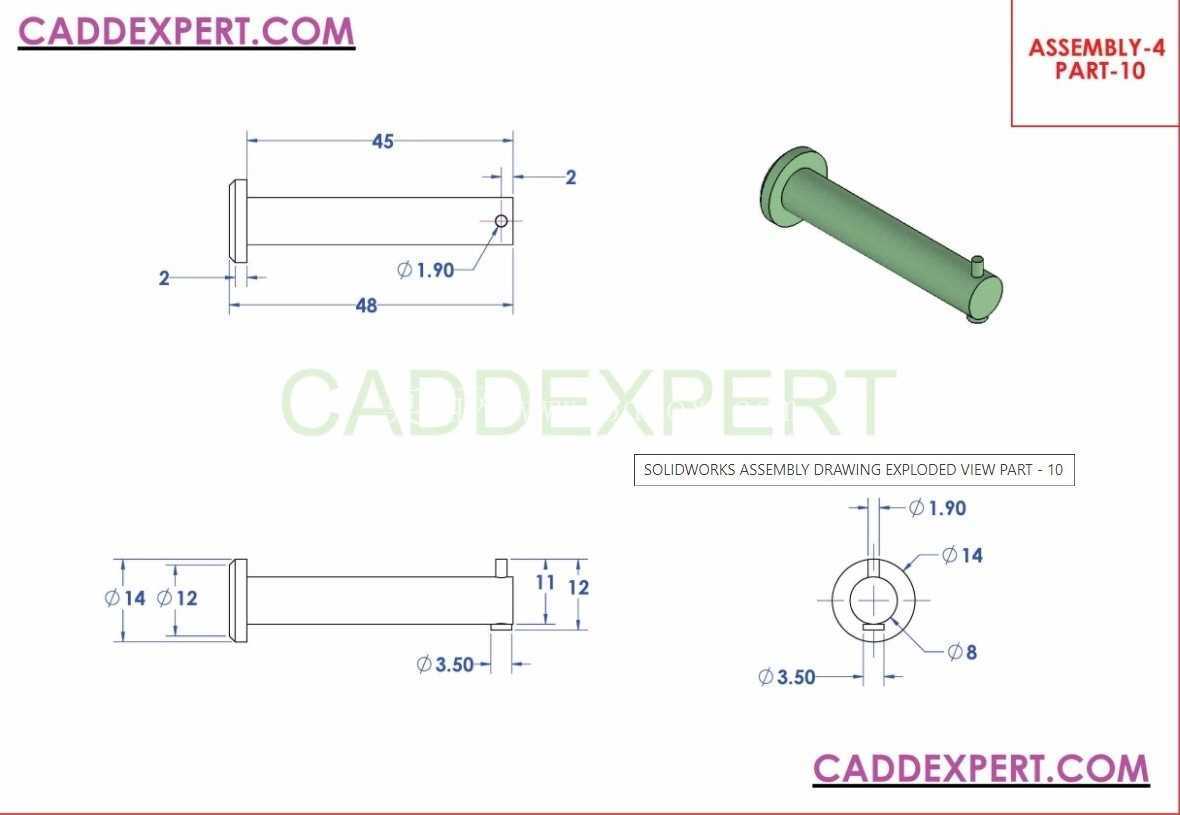

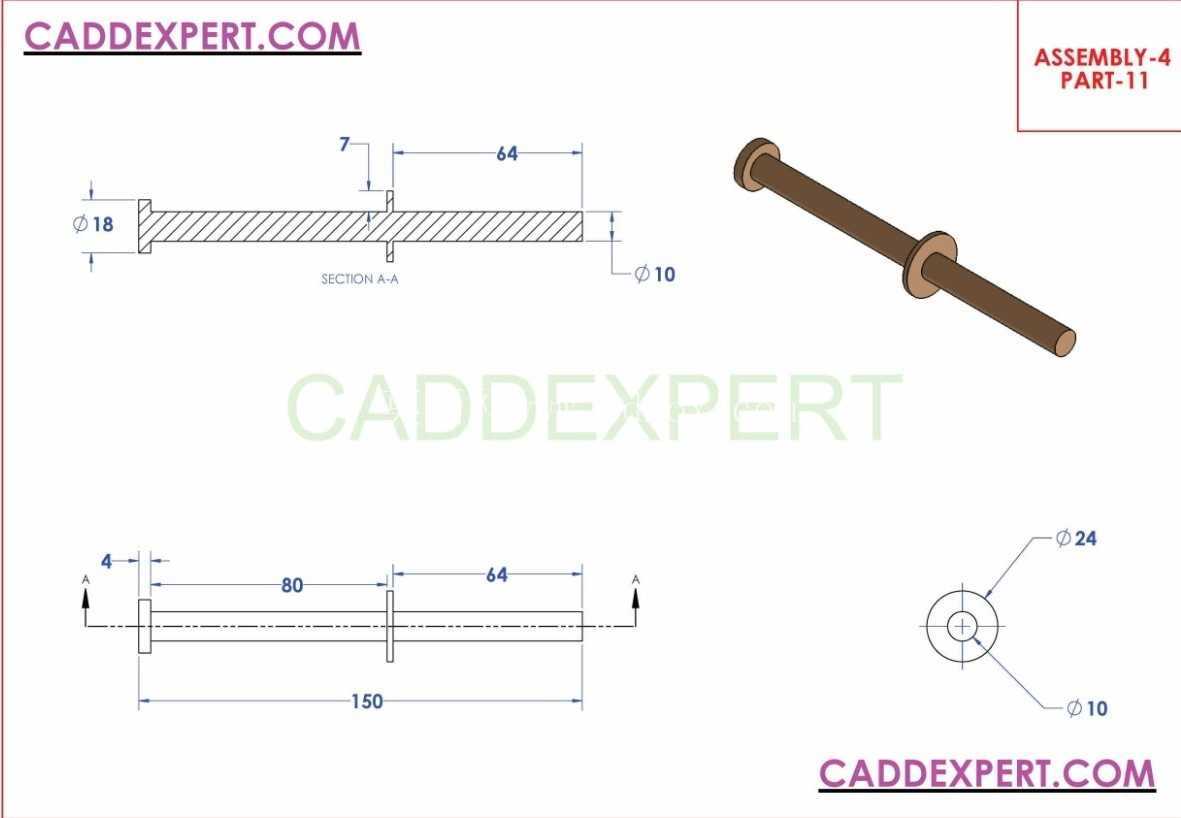

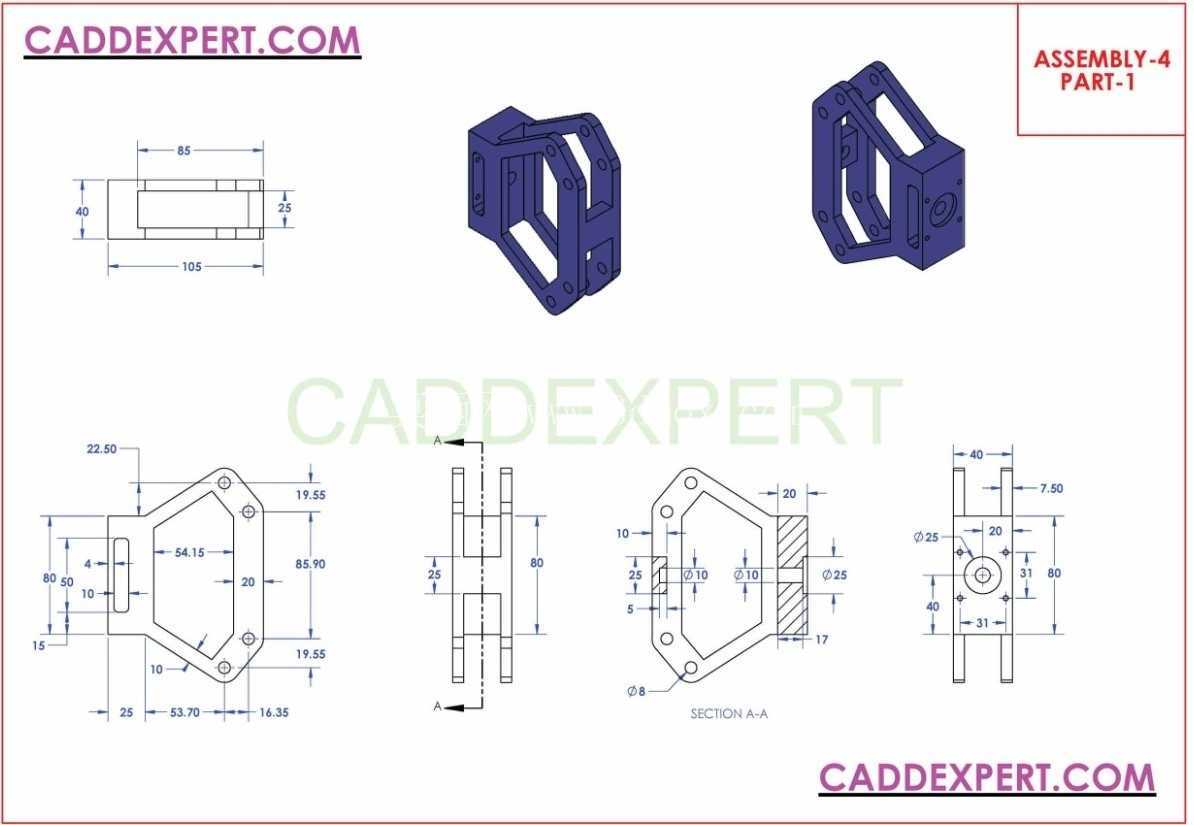

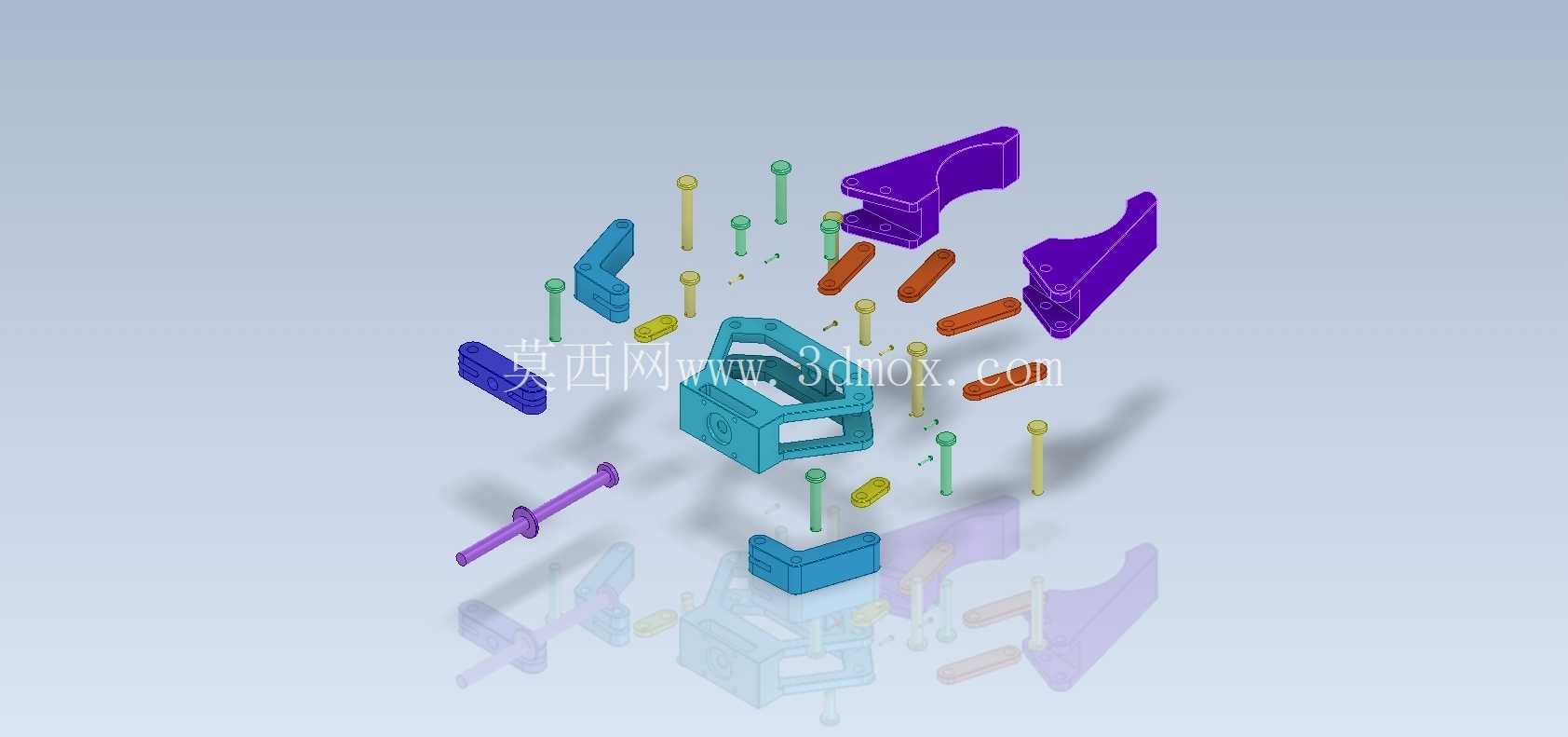

　　设计过程中特意将所有转动副的销轴都做了等直径统一，所有铰接位置都预留了自润滑衬套的安装槽，日常维护时只需要定期更换衬套就可以保证传动顺畅，不需要整体更换夹爪主体，降低了产线的维护成本。夹爪的主体框架采用一体式的镂空结构，在保证结构刚性的前提下尽可能降低整体重量，整体重量控制在120g以内，搭载在小型SCARA机器人或者直线模组末端时，不会给运动轴带来过大的负载，能有效提升运动节拍。

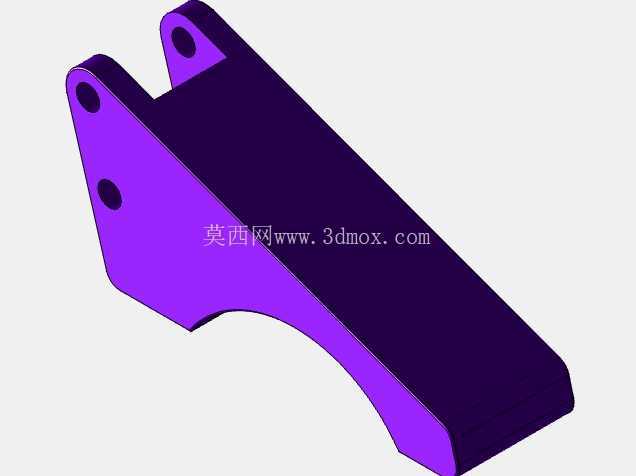

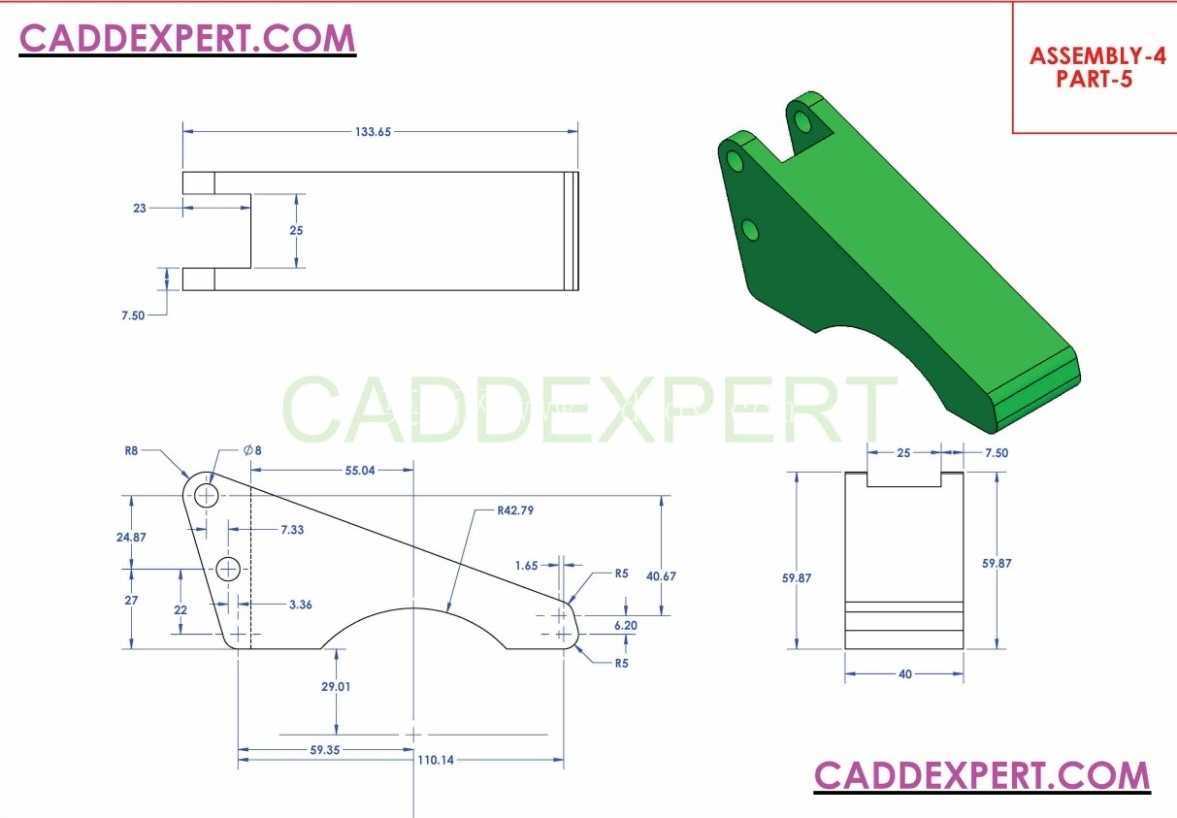

　　夹持指的安装面做了标准的T型槽设计，用户可以根据实际夹持的工件外形，快速更换定制的仿形指座，不需要重新加工整个夹爪主体，比如夹取圆柱形工件时可以更换V型指面，夹取易碎件时可以更换带硅胶垫的指面，适配不同的生产需求。传动连杆的受力点做了加厚处理，在满负载夹持的情况下，连杆的最大形变控制在0.01mm以内，不会因为长期受力出现形变导致夹持精度下降。夹爪的驱动活塞杆做了轴向防转设计，气缸伸缩过程中不会出现周向转动，保证传动连杆的受力始终在同一平面，避免出现卡滞、偏磨的问题。

　　在实际产线应用中，这类夹爪通常搭配光电传感器使用，在夹爪的指座位置预留了传感器安装槽，可以直接嵌入微型漫反射光电，检测工件是否被成功夹持，避免出现空夹、掉件的问题。夹爪的所有外露棱角都做了C1倒角处理，安装调试过程中不会划伤操作人员，也不会刮碰到工件表面，适合对外观要求较高的消费电子零件生产场景。相比市面上的成品夹爪，这款结构的零件全部采用常规的机加工工艺就可以生产，不需要开模，小批量定制的成本更低，适合非标自动化设备的快速设计迭代，结构的所有配合公差都按照IT7级精度设计，普通的数控铣床就可以满足加工要求，不需要高精度的加工设备，生产门槛低，交付周期短。
