经典硬派越野悍马H1整车结构三维数模

　　这款悍马H1的三维数模完整还原了硬派越野车辆的整车结构特征，建模过程中优先还原了其作为多用途越野平台的核心结构逻辑，区别于普通民用SUV的承载式车身设计，数模中清晰呈现了非承载式车身的梯形大梁框架结构，这一结构是其能够在复杂非铺装路面、恶劣地形环境下保持车身刚性的核心基础，大梁的截面尺寸、横梁布置位置都参考实车结构做了等比例还原，能够直观看到纵梁从车头防撞梁位置一直延伸至车尾后保险杠的完整受力路径，横梁的分布避开了传动系统、悬架系统的安装点位，同时预留了燃油箱、备胎架等附属部件的安装接口。

　　从应用场景来看，这类硬派越野车辆的三维数模可用于越野装备改装的结构验证、特种作业车辆的上装适配设计、车辆工程专业的底盘结构教学演示，也可作为越野场景仿真动画的载体使用。数模中还原了车辆的四轮独立悬架结构，能够看到双叉臂结构的上下控制臂连接点位，以及轮边减速器的壳体轮廓，这一设计是为了配合门式桥结构提升车辆离地间隙，同时保证半轴始终处于合理的工作角度，在大行程悬架压缩、拉伸工况下不会出现传动干涉，建模时特意保留了悬架上下摆臂的铰接点坐标位置，方便后续做运动仿真时直接添加旋转副约束，不需要重新定位安装基准。

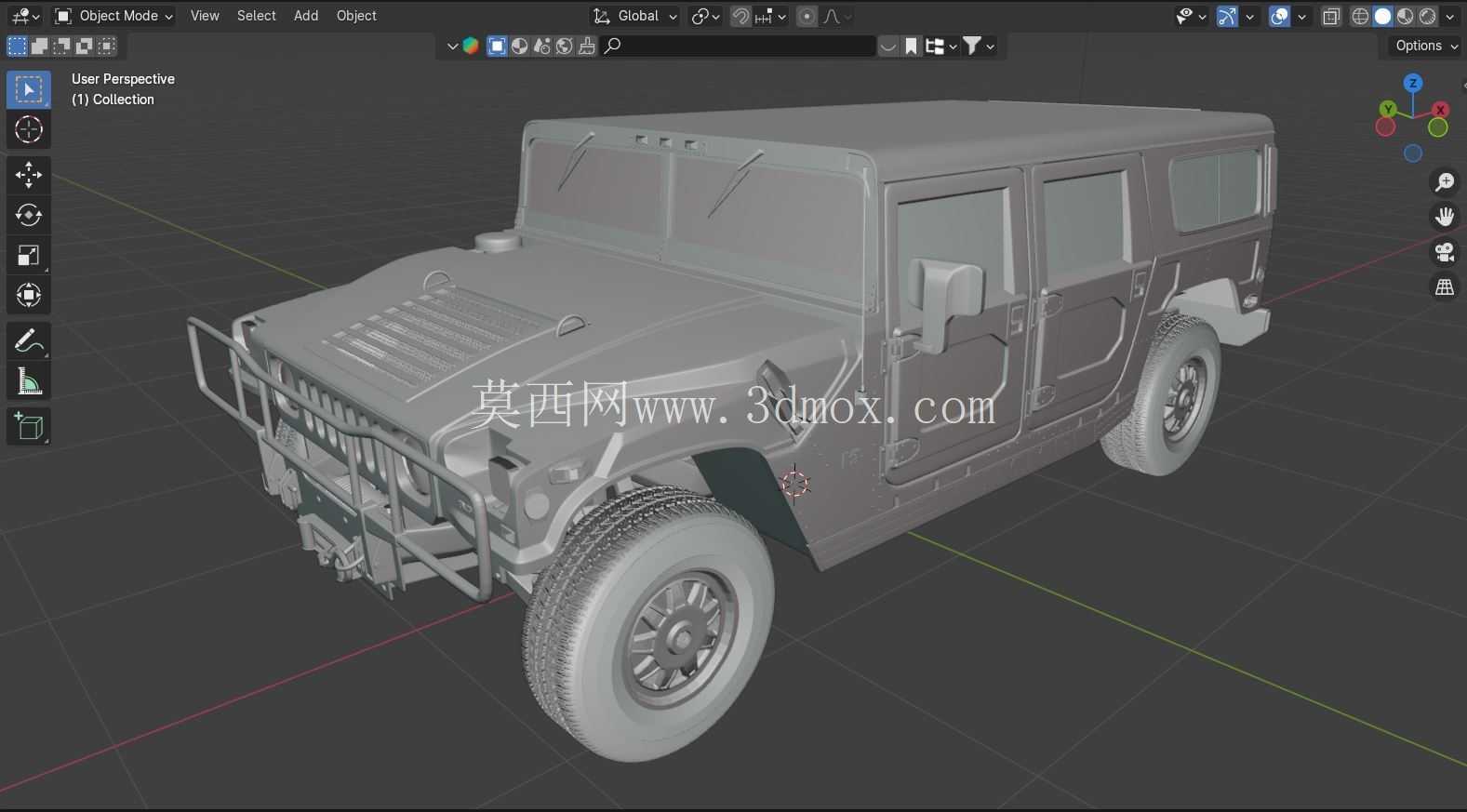

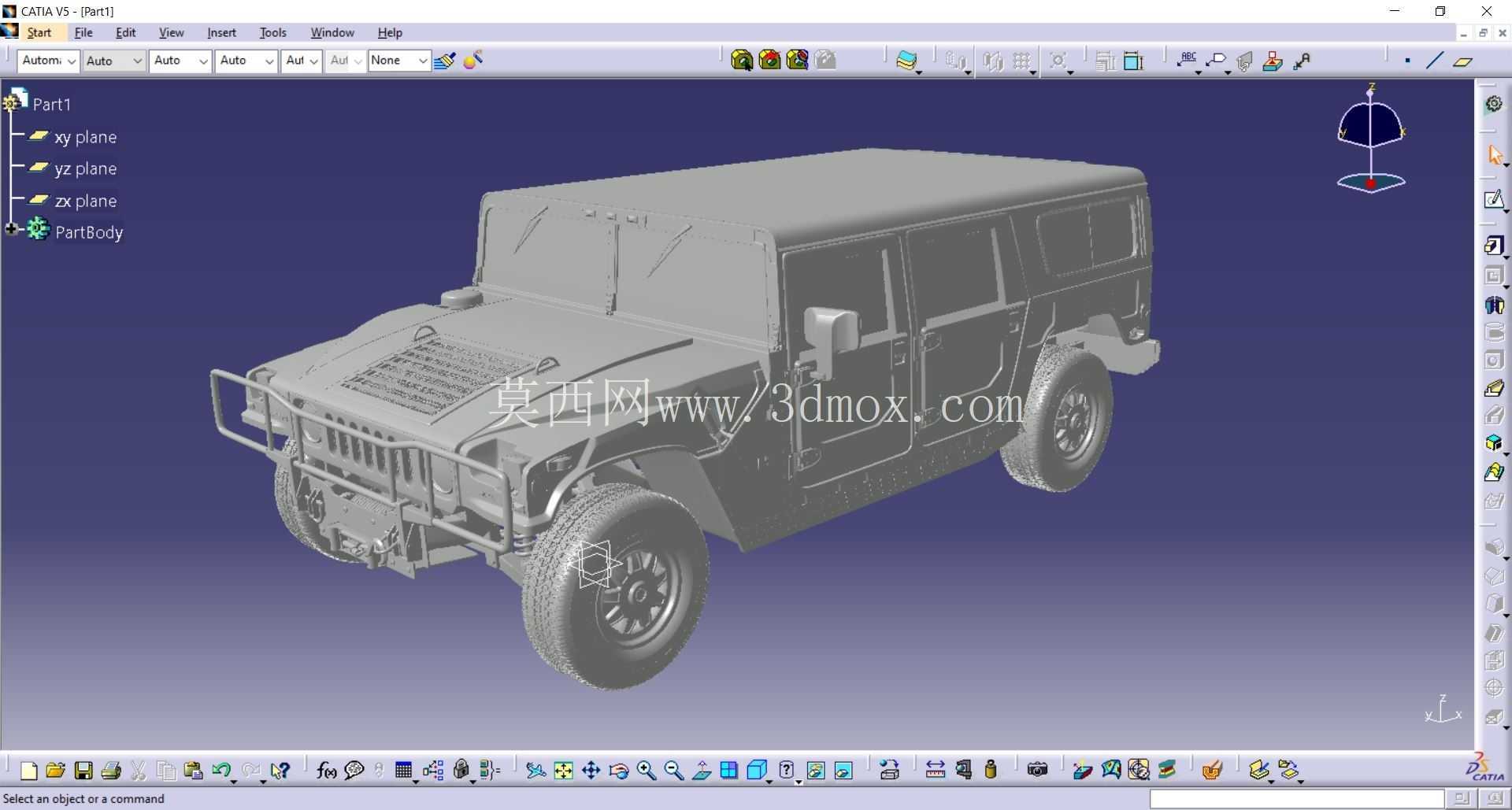

　　车身部分的数模还原了悍马H1标志性的宽体车身轮廓，包括引擎舱的散热格栅造型、外置的前防撞杠结构、侧门的铰链安装位、车顶的加强筋轮廓都做了细节呈现，车身宽度的尺寸边界参考实车1:1还原，能够直观看到轮距与车身宽度的比例关系，这也是其行驶稳定性优于普通窄体越野车辆的结构原因。车头部分的牵引钩安装位、翼子板上的转向灯安装凹槽、前风挡的倾斜角度都按照实车结构做了还原，没有做过度的简化处理，方便后续做外观改装方案验证时直接在现有数模基础上修改，比如加装辅助灯架、涉水喉、前绞盘等部件时，可以直接匹配现有安装点位的坐标，不需要重新测量车身曲面的边界尺寸。

　　传动系统部分的数模虽然做了适度简化，但保留了分动箱的安装位置、前后传动轴的走向、差速器的壳体轮廓，能够清晰看到四驱系统的动力传递路径，从变速箱输出端连接分动箱，再通过前后传动轴分别将动力传递至前后桥的差速器，最终经过轮边减速器传递至车轮，这一传动布局是其四轮驱动能力的核心支撑，数模中特意预留了传动部件的运动间隙，避免后续做动力学仿真时出现部件穿模的问题。轮胎部分还原了大颗粒越野轮胎的胎纹结构，胎壁的厚度、轮毂的固定螺栓孔位都有呈现，轮胎外径与轮拱的间隙符合实车的悬架行程范围，能够模拟轮胎在最大跳动量时不会与轮拱发生干涉。

　　在建模思路上，整个数模采用分模块建模的逻辑，将车身覆盖件、底盘框架、悬架系统、传动系统、行走系统拆分为独立的部件组，每个部件组都保留了独立的坐标系，方便后续单独导出某个部件做细化设计或者工程分析，比如需要单独设计底盘护板时，可以直接隐藏车身覆盖件，只保留底盘大梁和传动部件的数模，直接在现有结构基础上绘制护板的安装支架和护板本体，不需要重新搭建底盘的基准面。车身曲面部分采用G1连续的曲面拼接，既保证了外观轮廓的还原度，又不会因为曲面阶数过高导致文件体积过大，适合在普通配置的工作站上流畅打开编辑，不会出现卡顿的问题。

　　从安装边界来看，数模中所有外露的安装接口都保留了合理的安装空间，比如前防撞杠上的绞盘安装位预留了绞盘本体、导绳器、控制盒的安装空间，不会出现部件之间的空间干涉；车顶的行李架安装位对应了车顶加强筋的位置，能够保证加装行李架后的受力点直接传递至车身框架，不会因为受力集中导致车顶覆盖件变形；侧门的踏板安装位对应了大梁侧面的预留孔位，不需要在车身上额外打孔就能完成加装。这些细节的还原，让这款数模不仅仅是外观展示的模型，更具备实际的工程参考价值，能够为越野车辆改装、特种车辆改装、车辆结构教学提供可靠的三维基准。
