低重心钢管车架双缸动力卡丁车结构

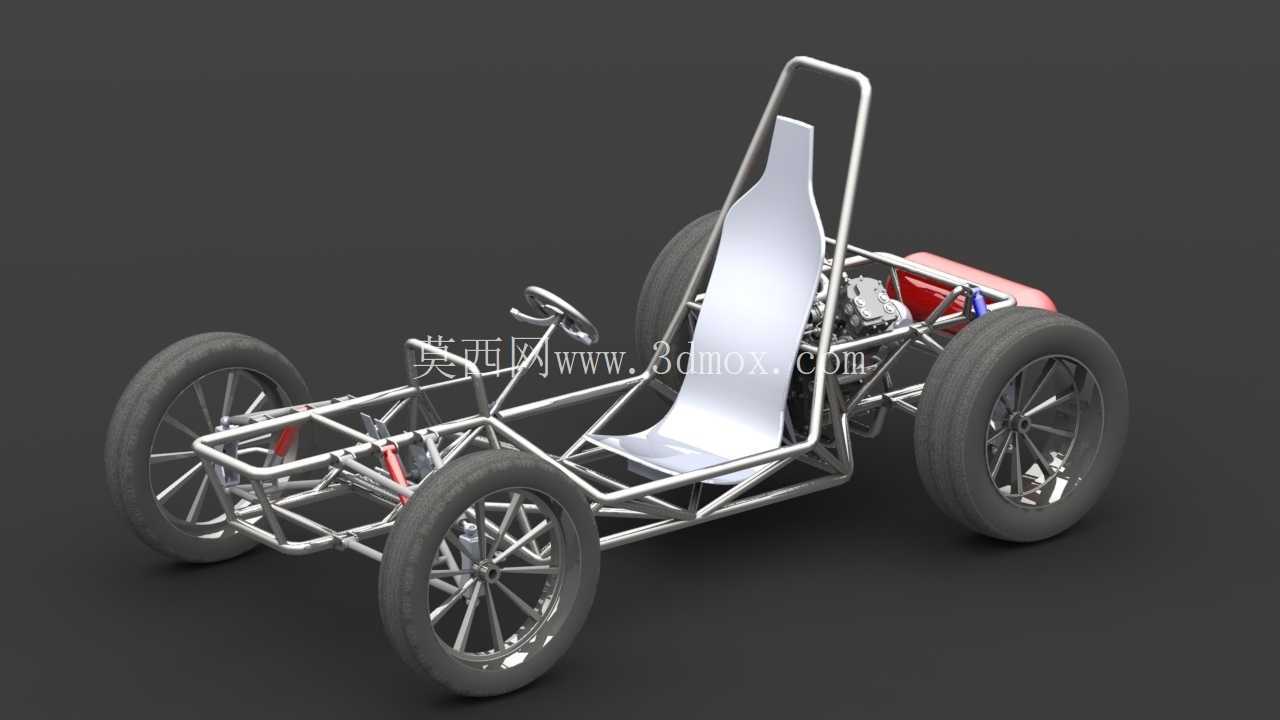

　　这套钢管桁架式卡丁车结构，核心面向休闲场地竞速、越野体验营、青少年驾驶培训等场景的载具开发需求，区别于民用代步车辆，其设计全程围绕非铺装路面、封闭赛道的激烈驾驶工况展开，没有多余的外观覆盖件，所有结构件直接外露，既方便日常检修维护，也能在碰撞发生后快速更换变形管件，降低运营场景下的维护成本。从实际使用角度看，这类开放式车架卡丁车不需要复杂的冲压车身工序，仅通过管件切割、弯制、焊接即可完成主体结构制作，非常适合小批量定制化生产，很多民间改装团队、小型赛车工坊都能基于这套结构快速完成整车落地。

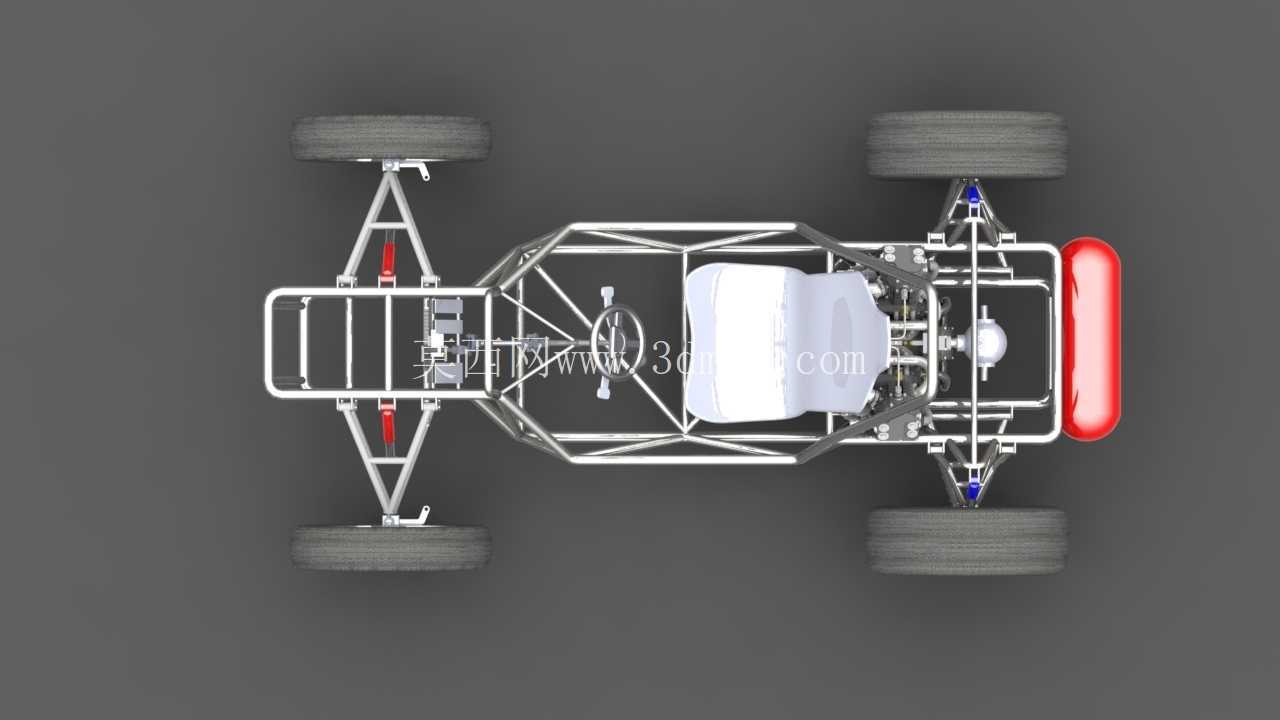

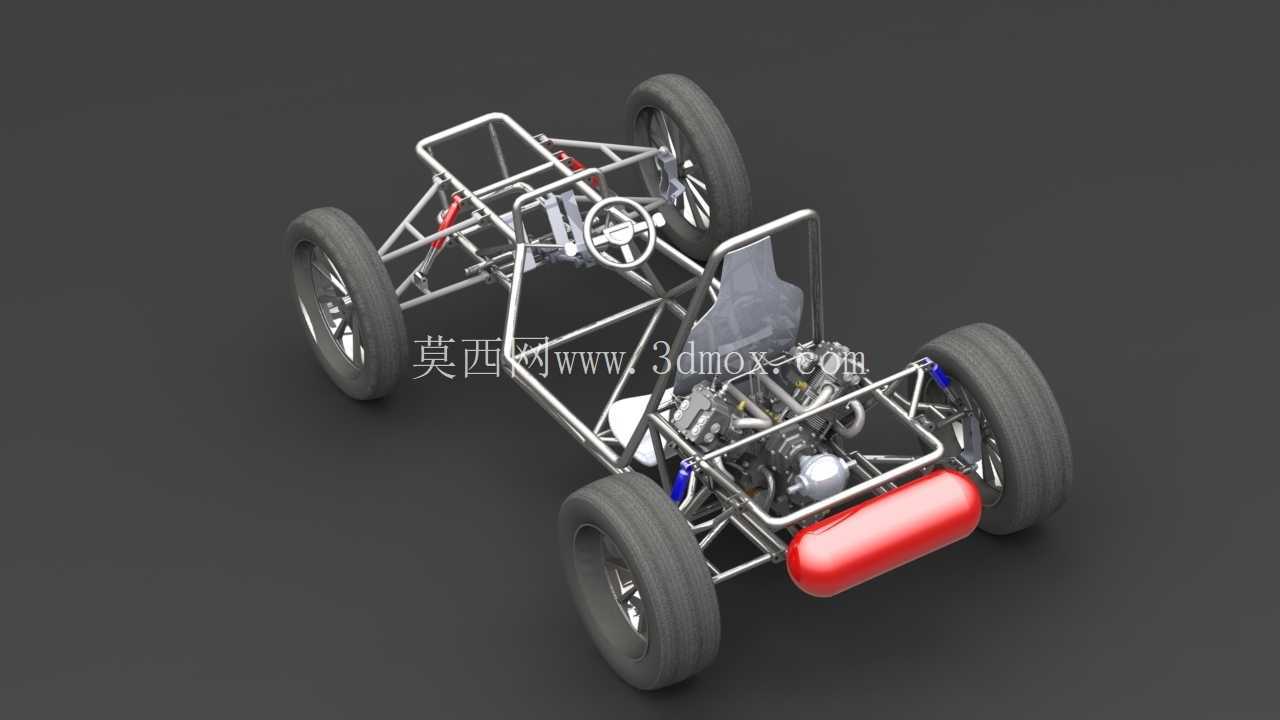

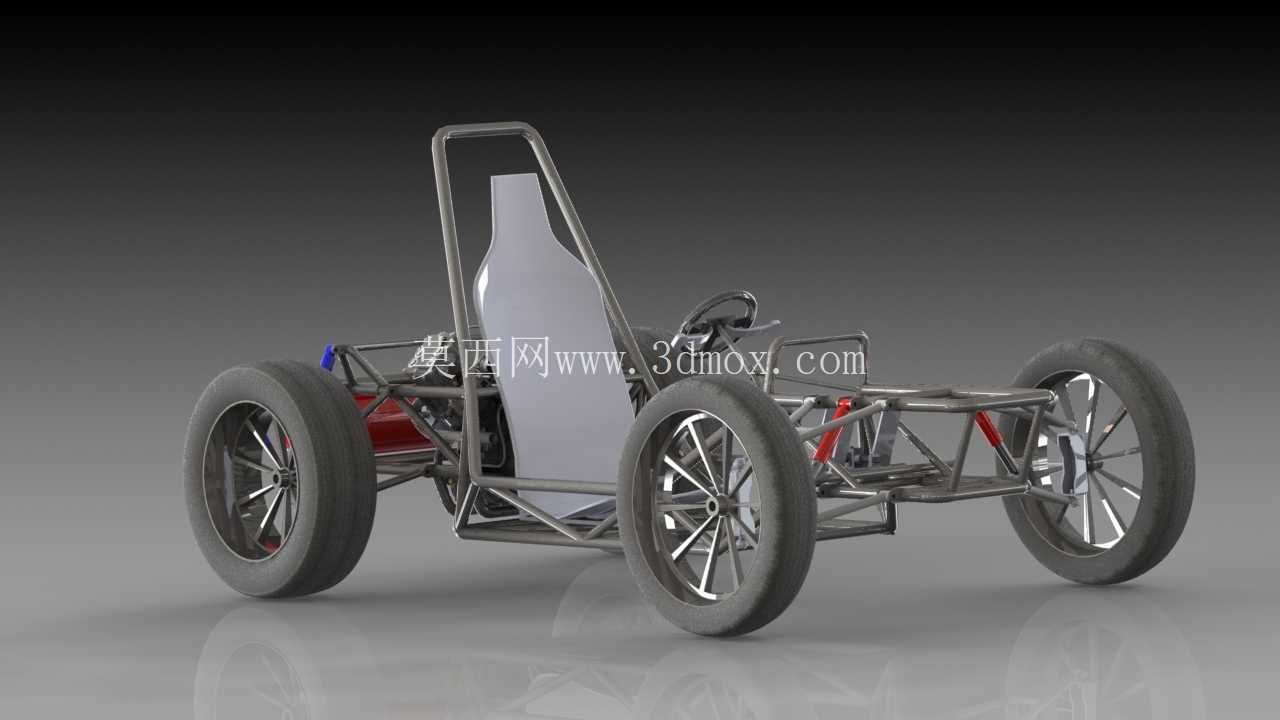

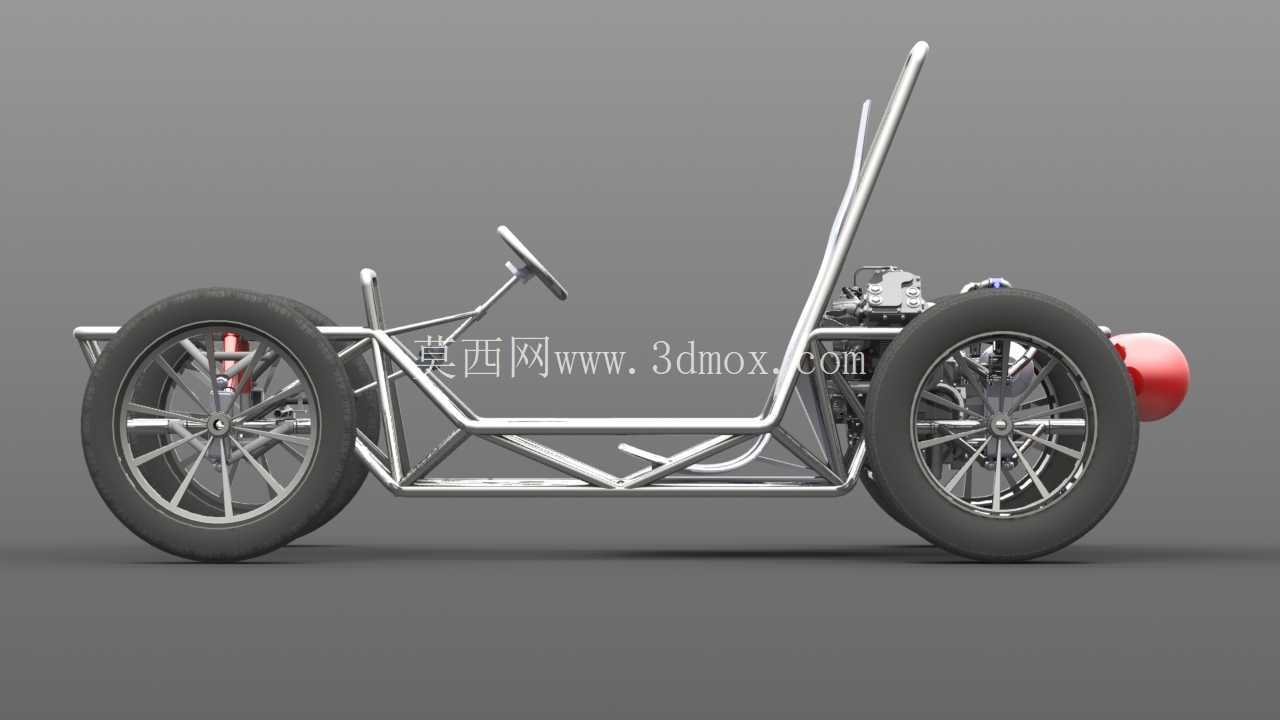

　　设计过程中优先把重心控制作为核心指标，整个动力单元、座椅安装位都被压到车架下部区域，车架主环的上沿高度刚好满足单人乘坐时的头部防滚保护需求，没有多余的上探结构，避免抬高整车质心。动力单元采用600cc级双缸动力布置在座椅后上方的后置区域，通过车架尾部的安装支架直接固定，动力输出轴直接对接后轴传动结构，省去了过长的传动轴设计，既减少了传动损耗，也让前后轴荷分配更趋近于理想的驾驶操控比例，在过弯时能减少转向不足的趋势。车架的管件排布完全遵循受力传递逻辑，前轮受到的路面冲击通过前悬安装座直接传导到两侧主纵梁，不会在局部形成应力集中点，防滚环的管件直径和壁厚都经过受力校核，在车辆发生侧翻时能有效承接冲击载荷，避免座舱区域发生形变挤压驾驶员生存空间。

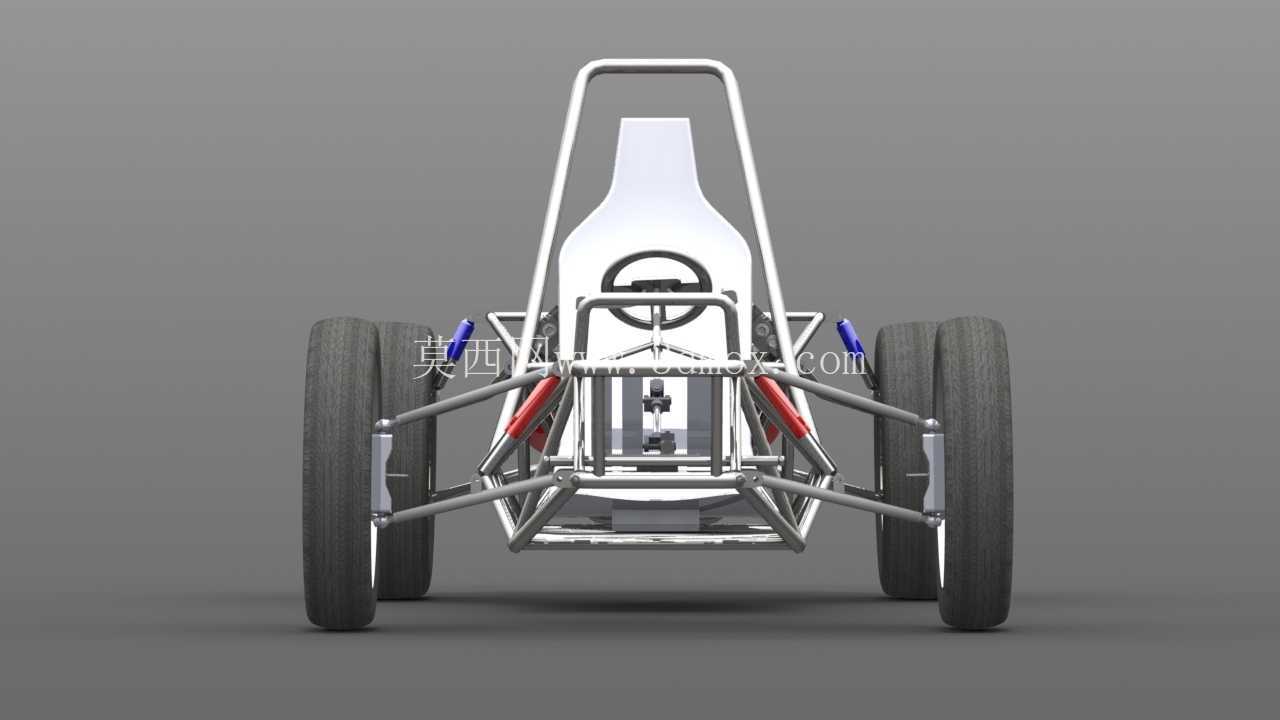

　　从安装边界来看，整车轮距设定兼顾了低速过弯稳定性和狭窄赛道的通过性，前轮转向节的安装位预留了足够的转向角度余量，能实现更小的转弯半径，适配场地内多弯的路线设计。座椅采用一体化成型的单体式结构，直接通过螺栓固定在车架中部的安装横梁上，安装点位置经过反复调整，能让不同身高的驾驶员都能找到合适的乘坐位置，保证方向盘、踏板的操作距离处于合理区间。前悬和后悬的摆臂安装座都设计了可调节的安装孔位，后期可以根据不同场地的路面情况，调整悬架的硬点位置，改变车轮外倾角、前束角等定位参数，适配干地铺装、泥泞非铺装等不同路面的抓地力需求。车轮采用大尺寸宽胎设计，胎壁厚度足够吸收路面的小幅颠簸，不需要额外设计复杂的减震结构就能满足基础的滤震需求，进一步简化了整车结构。

　　在细节设计上，方向盘的安装位置处于驾驶员正前方，转向柱通过万向节连接到转向机，避免车架形变时影响转向操作的顺畅度。油门、刹车踏板的安装位都设置在车架前部的脚踏区域，安装支架与主纵梁直接焊接，保证大力制动时踏板不会发生形变。车架尾部预留了油箱、散热单元的安装空间，所有管线的走向都沿着车架管件排布，通过管卡固定，避免行驶过程中管线晃动磨损，也能防止轮胎卷起的碎石击打管线造成损坏。整个车架的焊接节点都做了应力释放处理，避免长期在颠簸路面行驶时焊缝出现疲劳开裂，所有外露的管件端口都做了封堵处理，防止雨水、泥沙进入管腔内部造成锈蚀，延长整车的使用寿命。
