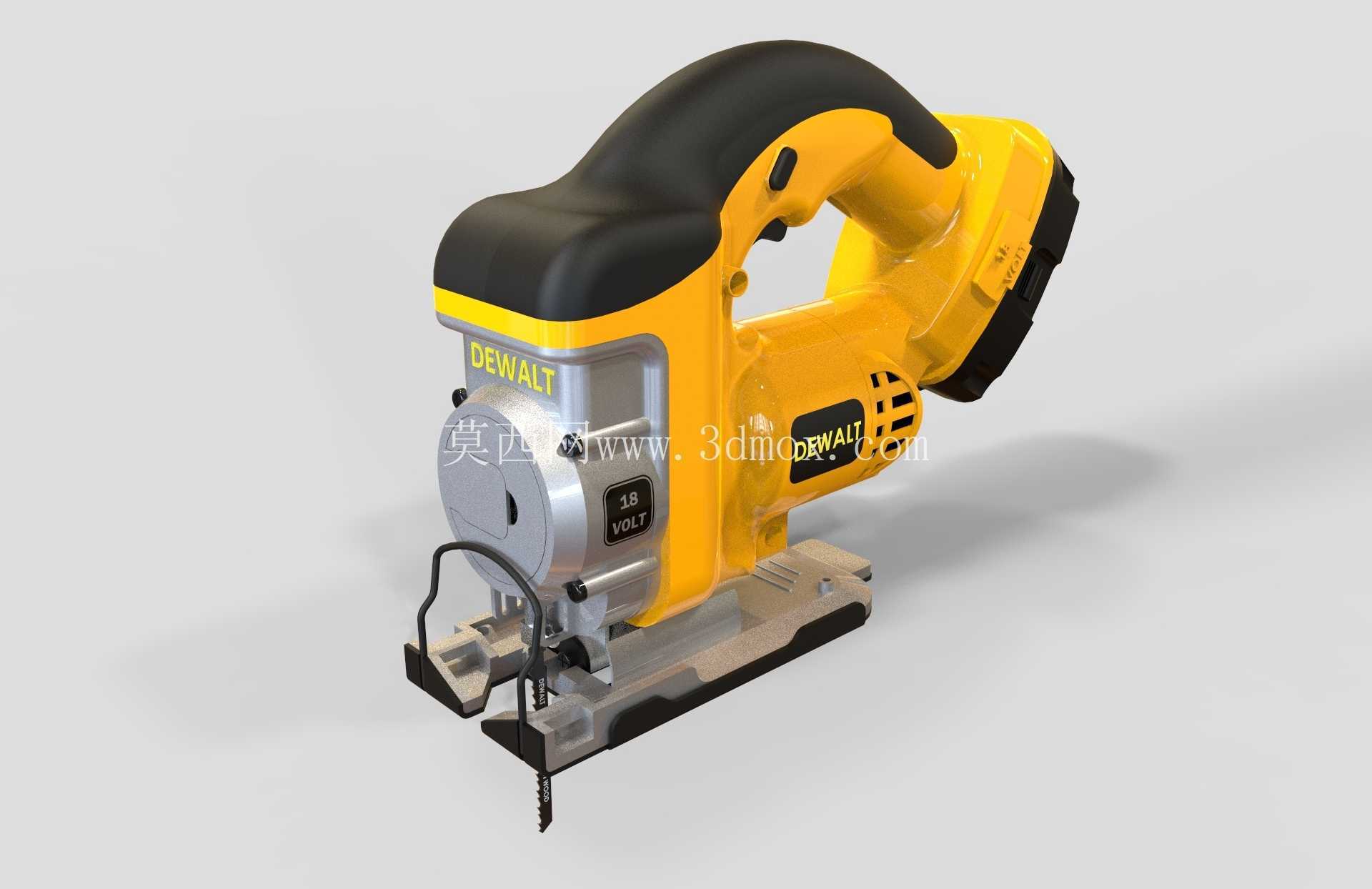

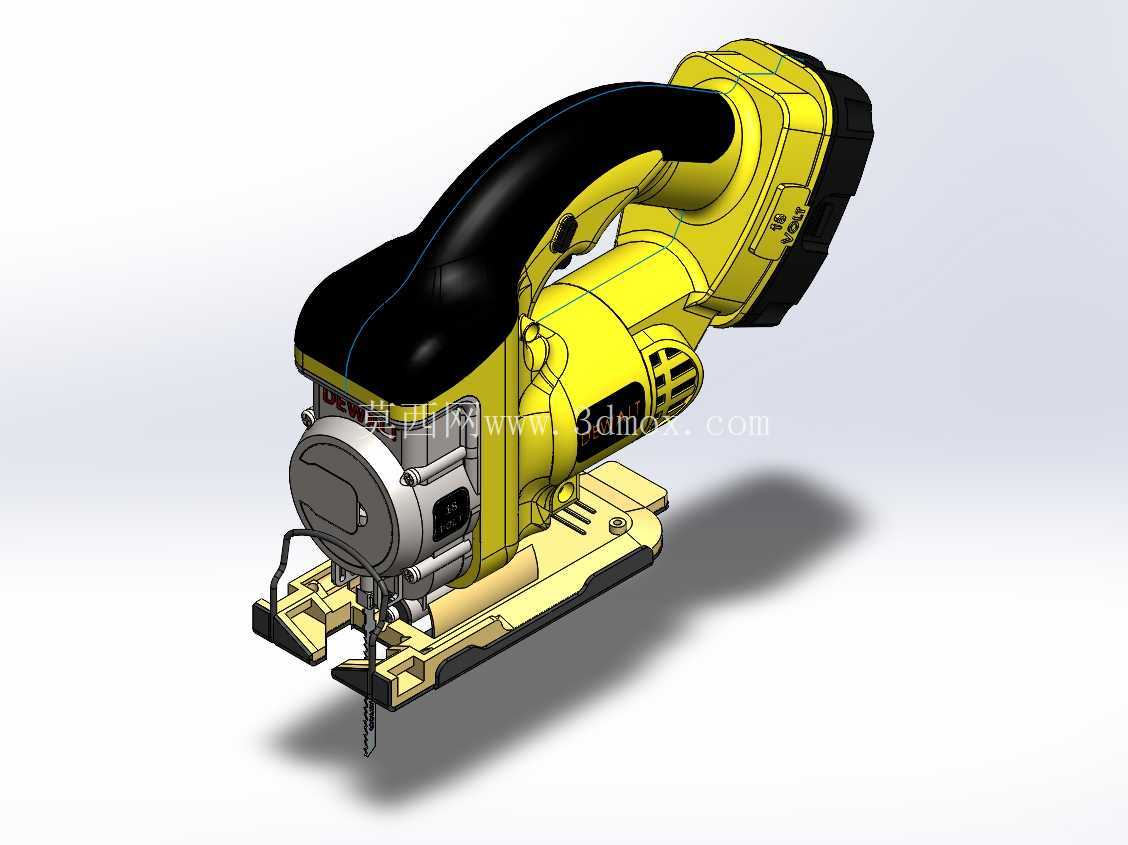

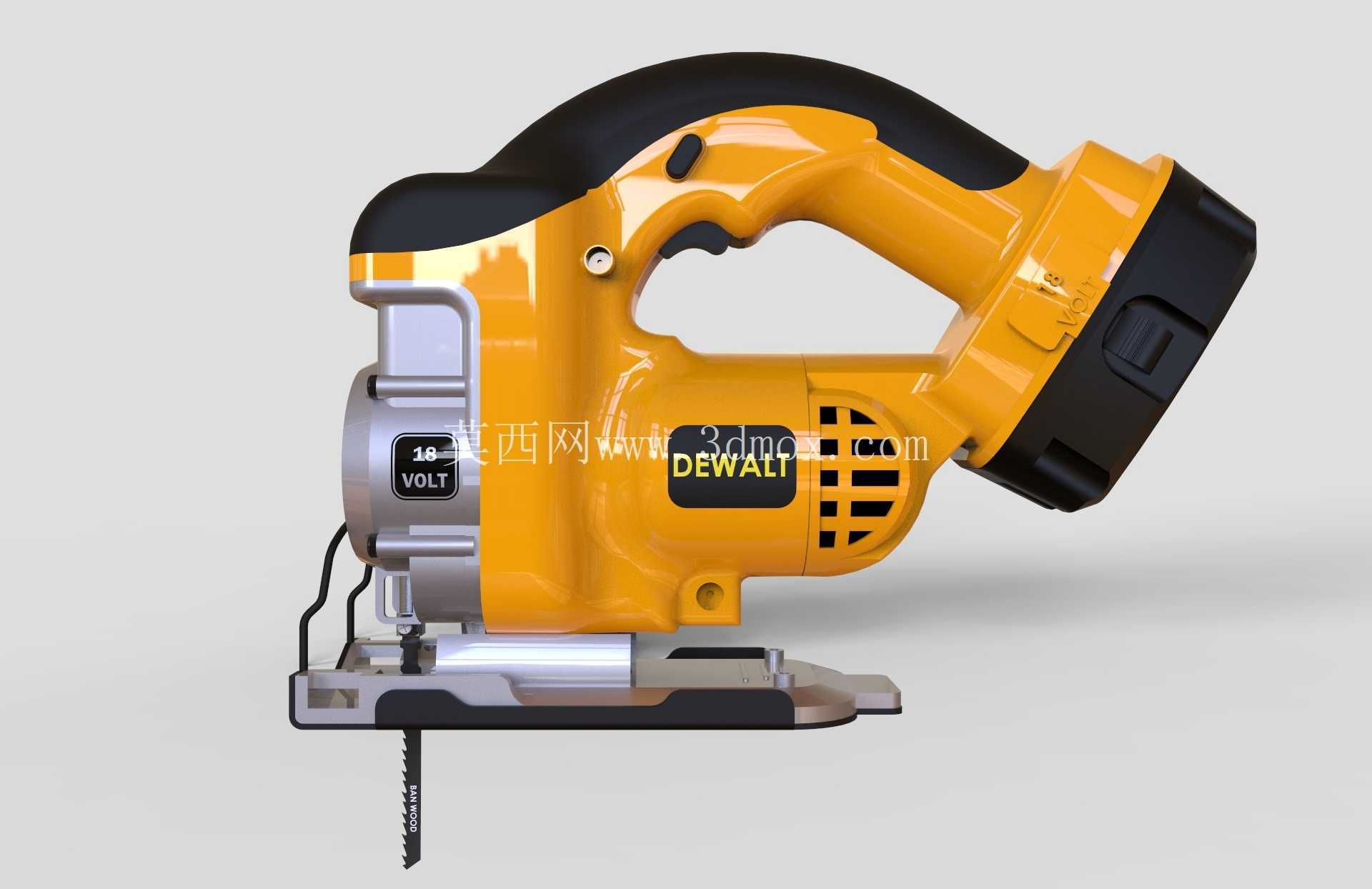

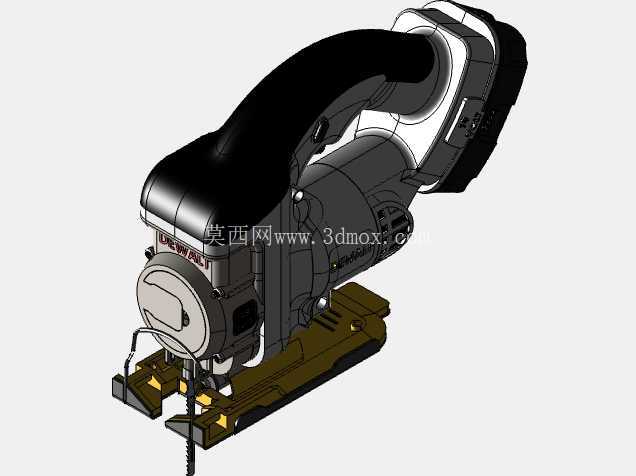

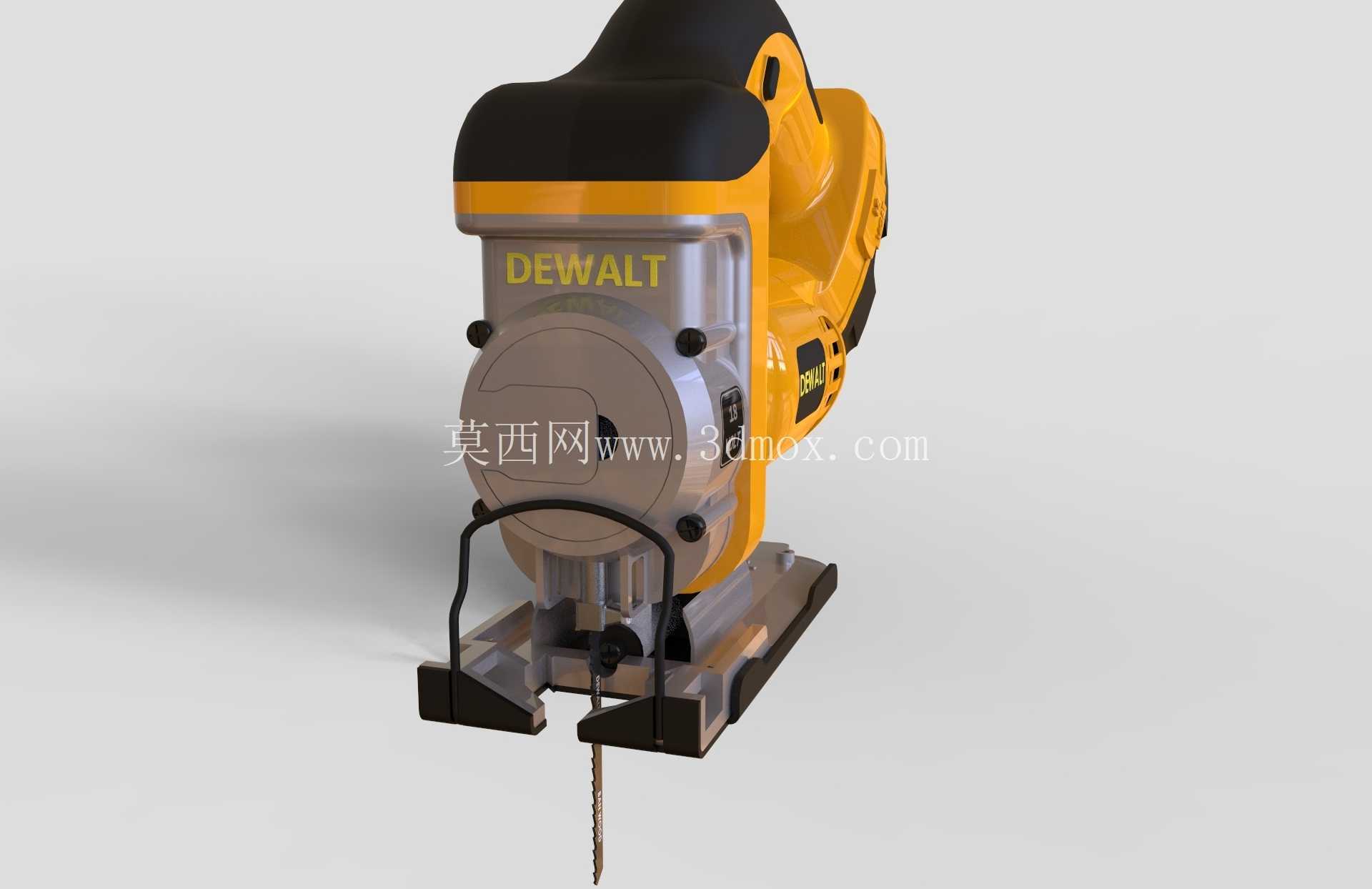

手持式得伟锂电曲线锯结构设计

　　这款手持式锂电曲线锯的结构设计，核心围绕现场无外接电源的作业场景展开，覆盖家装木作现场裁切、金属薄板现场修型、装饰板材异形下料、水电安装开槽辅助裁切等多类作业需求，区别于台式锯切设备的固定工位限制，整机完全依托手持操作的人机逻辑搭建结构，所有部件的排布都优先适配单手握持、长时间作业的疲劳度控制需求。从功能实现逻辑来看，整机的动力传输路径从电池包接口开始，通过内置的传动结构将电机的旋转运动转换为锯条的上下往复裁切动作，底板的角度调节结构可支持0-45度的斜切作业，适配现场常见的斜边拼接、倒角裁切需求，锯条快装结构无需额外辅助工具即可完成锯条更换，适配不同材质裁切时的锯条切换需求，比如裁切木材时选用粗齿大行程锯条，裁切薄金属板时选用细齿短行程锯条，裁切塑料板材时选用防崩齿专用锯条，无需拆解机身护罩即可完成切换。

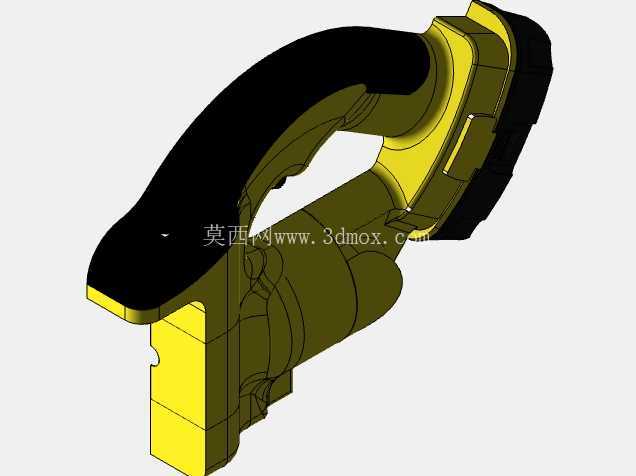

　　设计过程中首先敲定的是握持区域的人机边界，手柄的曲面弧度完全贴合成年男性手掌自然握持的形态，握持区域的包覆层做了防滑纹理处理，控制开关的位置刚好落在食指自然放置的区域，无需调整握持姿势即可完成启停控制，锁止按键设置在拇指可触及的手柄侧方，长时间连续作业时可锁定开关状态，降低手指持续按压的疲劳度。电池包采用滑插式接口设计，与手柄尾部的安装位完全匹配，安装到位后有卡扣自动锁止，避免作业过程中电池松脱断电，拆卸时只需按压卡扣即可滑出电池，支持同平台不同容量电池的通用互换，满足不同作业时长的续航需求。

　　机身的散热风道设计沿着电机排布方向设置，进风口设置在机身侧方的格栅区域，出风口避开握持方向，避免作业时排出的热风直吹操作人员手部，风道内部做了挡屑结构，防止裁切产生的木屑、金属碎屑被吸入电机舱造成部件磨损。底板作为直接接触作业面的支撑部件，采用耐磨金属材质制作，底面做了平整化处理，避免刮花待裁切工件的表面，底板与机身的连接结构设置了刻度标识，调节斜切角度时可直接参照刻度快速定位，无需额外借助角度量具即可完成常用角度的调节。整机的重量分布做了重心优化，电池包安装后整机重心刚好落在握持区域的中心位置，单手举升作业时不会出现机头下坠或者尾部过重的情况，长时间举持作业时可有效降低手腕的负荷。

　　机身护罩的曲面造型不仅做了外观的流线处理，更核心的是在锯条作业区域设置了透明防护挡板，既不影响操作人员观察锯条的裁切走线，又能阻挡裁切过程中飞溅的碎屑，避免碎屑飞溅伤人。内部的传动结构做了密封处理，防止裁切产生的细小粉尘进入传动齿轮区域造成部件磨损，延长整机的使用寿命。从安装边界来看，整机的最大外轮廓尺寸适配常规的工具收纳箱存放，无需额外定制超大收纳空间，锯条的安装接口兼容市面常规的T型曲线锯条，无需采购专用配件即可完成耗材更换，电池包的接口尺寸与同系列锂电工具通用，可与同平台的电钻、角磨机等工具共享电池，降低用户的配件采购成本。作业时的作业边界控制在操作人员手臂可及的范围内，无需额外搭建辅助作业平台，在狭窄空间内作业时，机身的窄型设计可深入常规台式锯切设备无法进入的狭小区域，完成局部裁切修型作业。针对不同材质的裁切需求，机身设置了档位调节结构，可调整锯条的往复行程速率，裁切软质木材时选用高速档位提升裁切效率，裁切金属等硬质材料时选用低速档位避免锯条过热退火，延长锯条的使用寿命。手柄与机身的连接位置做了减震结构设计，可缓冲锯条裁切时产生的震动，降低长时间作业时的手部震感，减少操作疲劳。
