小型航模舵机高精度结构三维建模

　　日常做小型机器人关节、航模舵面控制、智能小车转向机构选型时，SG90这类微型舵机是绕不开的基础执行元件，这次建模完全是按照实物测绘的尺寸来还原结构，没有做夸张的艺术化处理，所有安装孔位、输出轴配合尺寸都和市售量产件保持一致，方便后续直接调用到装配体里做干涉检查。先从实际应用场景说，这类9g级微型舵机的负载能力普遍在1.8kg·cm左右，足够支撑固定翼航模的副翼、升降舵偏转，也能用来做小型仿生机器人的关节转动，比如多足机器人的腿部关节摆动、机械爪的开合驱动，甚至桌面级小型自动化装置的工位切换、挡板启闭都能用到，它的控制逻辑简单，只需要一路PWM信号就能实现0-180度的角度定位，不需要额外的驱动电路，对嵌入式开发的从业者非常友好。

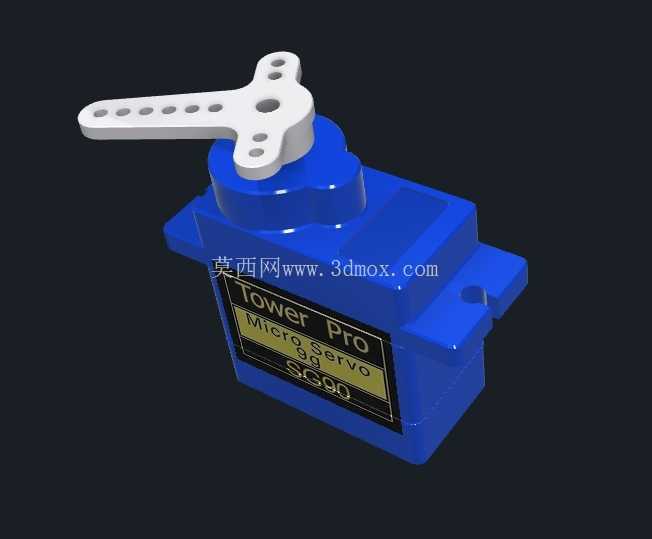

　　建模的时候最先敲定的是外壳的安装边界，主体外壳是增强尼龙注塑材质，整体外形是方正的梯台结构，四个角做了R0.8的圆角过渡，避免注塑应力集中，两侧伸出的安装耳上开有Φ2.2的通孔，两个安装孔的中心距是23mm，这个尺寸是行业通用的安装标准，不管是装在航模的木质机舱隔框上，还是3D打印的机器人结构件上，都能直接匹配现成的固定孔位，不需要额外改孔。输出轴部分的设计是整个舵机的核心，输出轴是金属嵌件注塑在塑料摇臂上？不对，实物的输出轴是金属齿和塑料减速组配合，顶部的输出花键是21齿的标准舵机齿，市面上所有通用的金属、塑料舵机摇臂都能直接插装，这次建模把花键的齿形都做了还原，不是简单的圆柱代替，方便后续做摇臂装配的时候检查配合间隙。摇臂本身的结构是十字形的塑料件，上面开了多个Φ1.5的连杆安装孔，不同孔位对应不同的转动力矩和偏转行程，离输出轴中心越远的孔，带动连杆的线位移越大，输出力矩越小，这个细节在建模的时候也保留了孔位的位置精度，方便后续做运动仿真的时候直接计算舵面偏转角度和连杆行程的对应关系。

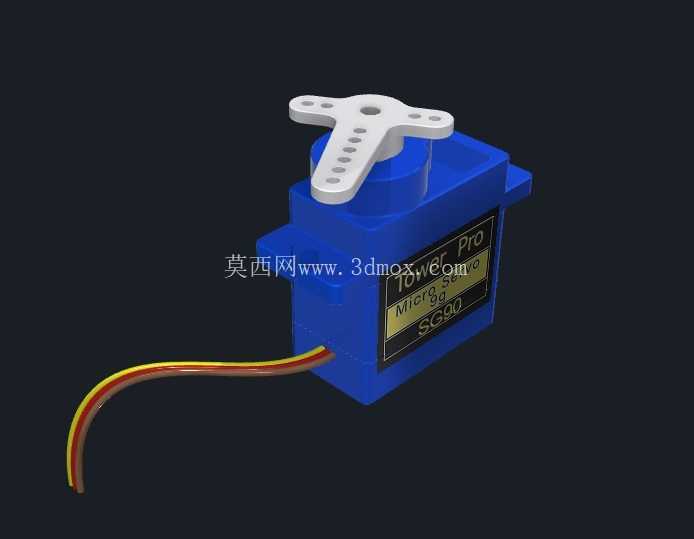

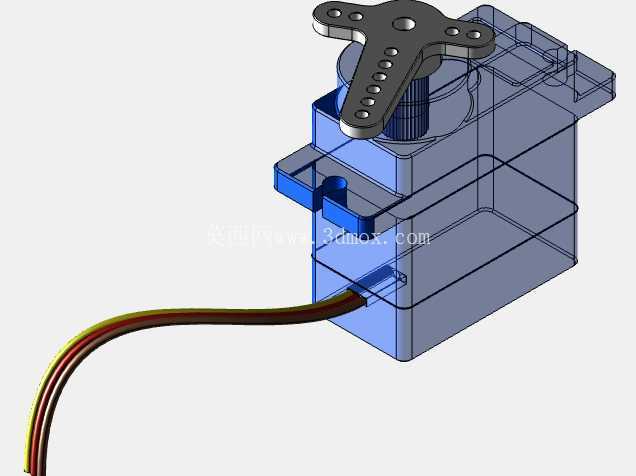

　　内部的结构虽然外观上看不到，但建模的时候也参考了拆解的实物做了位置预留，直流微电机放在外壳的一侧，通过三级塑料减速齿轮组把高转速低扭矩的电机输出，转换成低转速高扭矩的舵机轴转动，电位器直接和输出轴同轴连接，用来实时反馈输出轴的角度位置，形成闭环控制，外壳侧面引出的三根线是电源、地线和信号控制线，线径是0.12平方的特氟龙多股线，出线位置做了橡胶护线套，避免反复弯折的时候线芯断裂，这个护线套的结构也在模型里做了还原，出线方向是沿着外壳侧面水平引出，不会和周边安装的结构件产生干涉。

　　做结构设计的时候要注意，这类微型舵机的输出轴不能承受太大的径向力，所以在做连杆连接的时候，尽量让连杆的作用力方向和输出轴的转动平面平行，避免给输出轴施加额外的侧向弯矩，不然很容易磨损内部的塑料齿轮，缩短使用寿命。安装的时候两个固定螺丝不要拧得太紧，因为外壳是塑料材质，拧太紧会导致安装耳断裂，一般用M2的自攻螺丝拧入2-3圈就足够固定，不会在舵机工作的时候产生松动。另外舵机的转动行程是有机械限位的，内部的电位器转动范围大概是200度左右，实际控制的时候不要让PWM信号对应的角度超过0-180度的范围，不然会堵转，导致电机过热烧坏。

　　从建模的细节来看，外壳上的标签位置做了凹印的槽位，方便后续贴产品参数标签，外壳的合模线位置也做了0.1mm的凸起还原，和实物的注塑工艺保持一致，底部的四个小凸台是外壳注塑的时候的浇口位置残留，也做了简化的还原，不会让模型看起来过于光滑失真。整个模型的所有配合面都留了0.1mm的装配间隙，和实际注塑件的公差匹配，比如上下壳的配合止口，减速齿轮组的轴孔间隙，都按照实际的装配公差做了偏移，不是零间隙的理想模型，导入到装配体里不会出现面重叠的报错，做运动仿真的时候也能正常设置转动副。

　　很多新手做这类小零件建模的时候容易忽略安装边界的尺寸，比如输出轴中心到外壳底面的高度是13mm，这个尺寸直接影响舵机安装后摇臂的转动平面高度，如果这个尺寸做错了，后续装配的时候摇臂就会和安装底板产生摩擦，要么磨坏摇臂，要么增大转动阻力导致舵机堵转。还有出线位置的高度，离底面是5mm，如果安装的时候旁边有走线槽，要预留至少3mm的空间给线材弯曲，不然线材会被压在外壳和安装板之间，时间长了绝缘皮破损会导致短路。另外舵机的重量只有9g左右，在做对重量敏感的航模结构设计的时候，这个重量参数也要考虑进去，尽量把舵机安装在靠近机身重心的位置，避免影响整机的动平衡。
