额定载重1000公斤可定制拖挂车架结构

　　这款拖挂车架的核心定位是满足小吨位短途转运的通用承载需求，常见于厂区内工位间物料周转、户外小型设备转场、农用机具短途拖运、轻型露营装备承载等场景，适配多数具备后牵引接口的轻型货车、皮卡、农用拖拉机甚至大扭矩全地形车作为牵引动力源，不需要额外改装牵引端即可快速挂接使用。

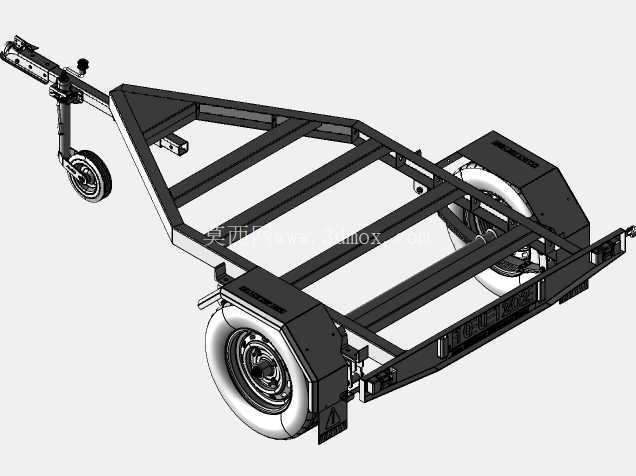

　　从结构功能来看，整个车架采用边梁式承载布局，两根纵向主梁作为核心承力构件，横向布置多根支撑横梁形成网格状承载面，所有构件之间采用焊接连接保证整体刚性，额定承载上限设定为1000公斤，在该载荷下主梁的静挠度控制在合理区间，不会出现永久性塑性变形。前端的牵引结构集成了牵引销连接座、驻车支撑轮、转向限位机构，牵引销的尺寸匹配通用型50mm直径球头牵引座，是目前轻型拖挂领域应用最广泛的接口规格，不需要定制转换接头即可适配绝大多数民用牵引车辆；驻车支撑轮采用可折叠升降结构，挂接完成后可向上翻折锁定，避免行驶过程中剐蹭地面，脱离牵引状态时放下支撑轮即可保持车架水平稳定停放，不需要额外借助支撑物。

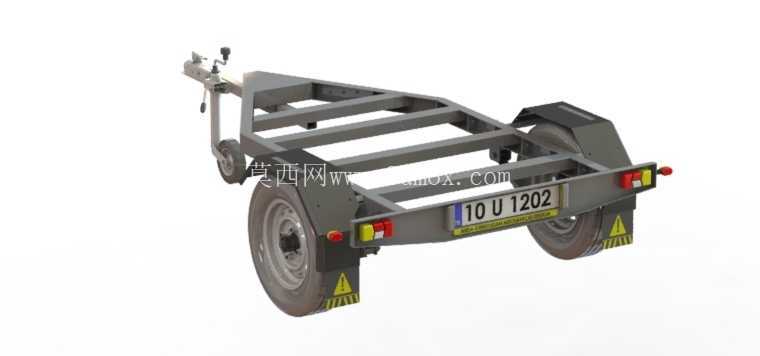

　　轮组安装位设置在车架中部靠后的位置，这种轴荷分配设计可以让牵引端承受的下压力控制在总载荷的5%-10%区间，既不会因为下压力过小导致行驶过程中拖挂出现摆头失稳，也不会因为下压力过大增加牵引车辆后轴的额外负载。轮组的安装支座预留了标准的轮毂轴承安装位、制动系统安装接口，用户可以根据自身使用需求选择配置惯性制动系统或者无制动结构，适配不同地区的道路行驶规范要求。车架尾部预留了通用型尾灯安装位、牌照安装支架接口，侧面也预留了侧标志灯的安装孔位，满足上路行驶的灯光标识要求。

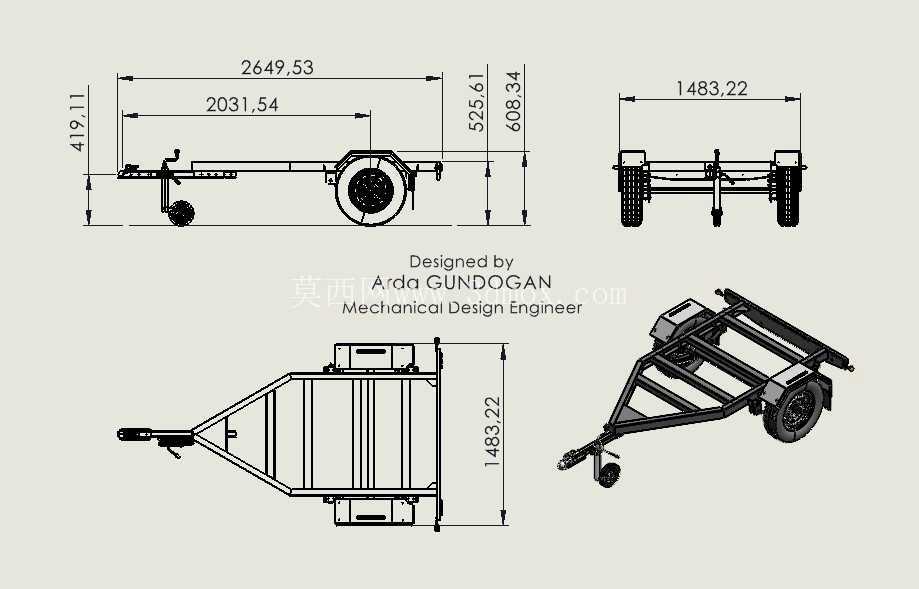

　　设计过程中优先考虑了定制化拓展的便利性，整个上部的承载网格面没有设置固定的围挡结构，用户可以根据自身的装载需求在上部加装货箱、平板、设备安装机架、专用工装固定位，所有横梁上都预留了标准间距的安装孔位，不需要在主梁上额外钻孔即可完成上部结构的固定，避免钻孔破坏主梁的整体强度。车架的整体宽度控制在1.8米以内，总长度不含牵引结构的部分控制在2.5米左右，属于轻型拖挂的常规尺寸边界，行驶过程中不会超出牵引车辆的外廓宽度太多，减少窄路通行、会车时的剐蹭风险；牵引结构的长度经过匹配设计，转向时牵引车辆的尾部不会和拖挂车架发生干涉，最大转向角可以做到45度以上，满足厂区内狭窄通道转弯、场地内掉头的使用需求。

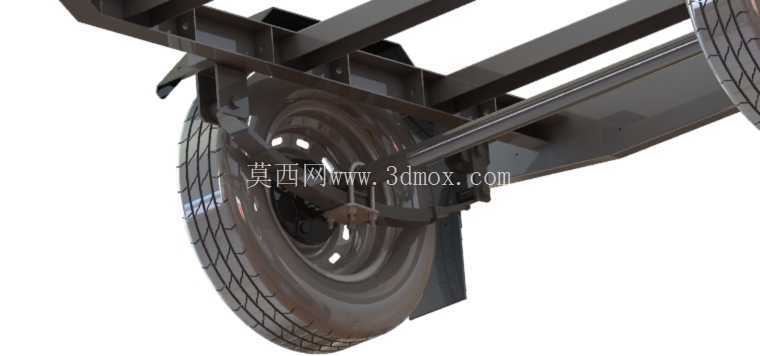

　　从结构强度校核的角度来看，主梁选用的是矩形截面型钢，截面参数经过抗弯、抗扭校核，在满载状态下经过颠簸路面时的冲击载荷下，应力集中位置的安全系数保持在2.5以上，满足常规非道路场景、低等级公路行驶的强度要求。轮轴的安装座采用加强板焊接结构，分散轮轴传递的冲击载荷，避免长期使用后焊缝出现开裂问题。牵引部位的连接结构做了局部加强，因为牵引位置除了承受纵向的牵引力之外，在颠簸路面还会承受垂直方向的冲击载荷，该位置的加强板延伸至主梁内侧150mm以上，将载荷分散到更长的主梁段上，避免局部应力集中。

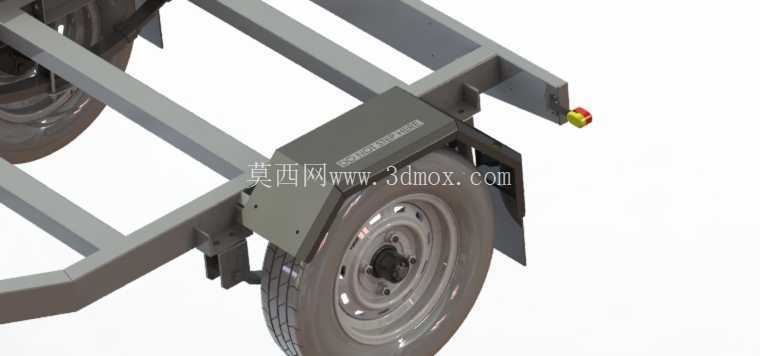

　　整个车架的所有外露金属构件都预留了涂装工艺的尺寸余量，焊接完成后经过抛丸处理即可进行喷漆或者喷塑作业，不需要额外打磨焊缝即可满足涂装的表面处理要求。轮拱位置的轮廓经过运动校核，在满载状态下悬架压缩到极限行程时，轮胎也不会和车架本体发生剐蹭，预留了足够的跳动间隙。驻车支撑轮的安装位置经过重心匹配，在车架空载状态下放下支撑轮后，单人即可通过支撑轮完成车架的短距离移动调整，不需要借助其他搬运设备。
