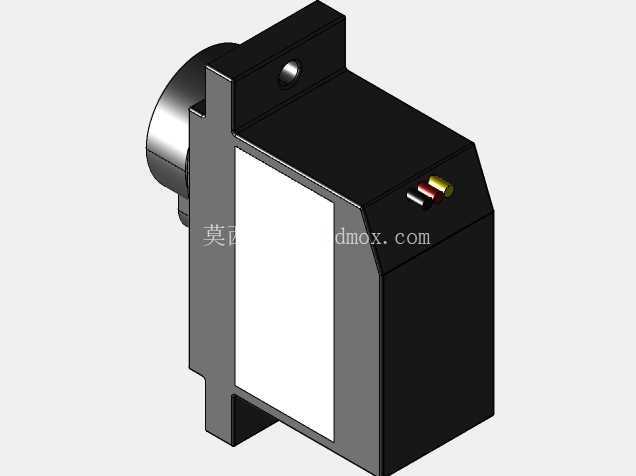

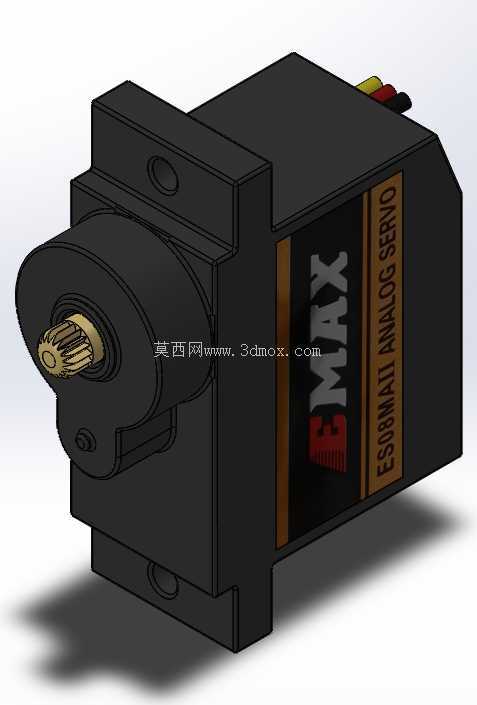

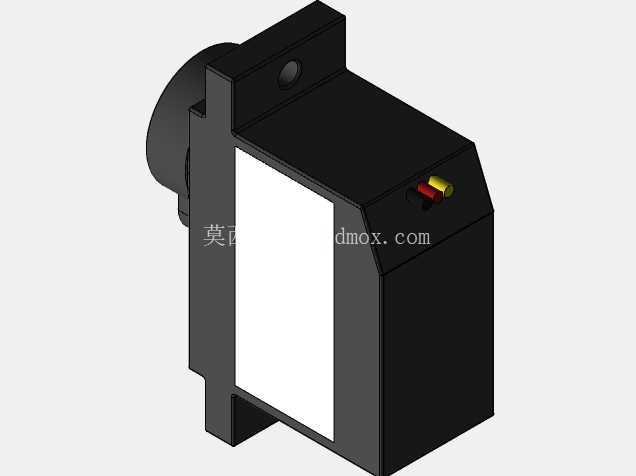

在航模制作、小型机器人关节驱动、精密工位微调这类对执行器体积、输出力矩有严苛要求的场景里,这类微型模拟舵机的选用率一直居高不下,本次拆解建模的ES08MA舵机,就是这类小规格执行器里应用覆盖面极广的一款。先从实际安装边界说起,这款舵机采用标准微型舵机的安装孔位布局,主体外壳为改性ABS注塑成型,顶部带两个对称的沉头安装孔,底部对应位置也预留了同规格安装位,可适配上下两种安装方向,安装孔中心距严格匹配行业通用的23mm间距,沉孔可容纳M2规格的内六角螺丝,安装后螺丝头部不会突出外壳表面,避免和周边运动部件产生干涉。输出轴采用铜质齿轮结构,轴端为标准21齿舵机盘配合齿形,可兼容市面上绝大多数标准微型舵机摇臂、舵盘,输出轴中心到舵机底部的高度为16.5mm,输出轴突出外壳上表面的高度为4mm,摇臂安装后不会和外壳上沿产生摩擦,整个主体的长宽尺寸为23mm×12.5mm,不含输出轴的主体高度为22.8mm,整体体积和成年人的拇指节大小相近,可嵌入到非常紧凑的安装空间内,比如小型固定翼的机翼舵面驱动舱、微型四足机器人的腿部关节腔、小型云台的俯仰驱动位这类空间局促的位置。

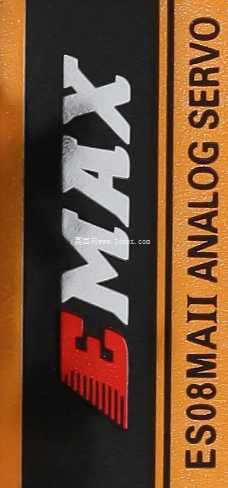

从功能特性来看,这款模拟舵机采用PWM信号控制,标准舵机控制脉宽范围为1000μs到2000μs,对应输出轴0到180度的转动角度,内部采用直流有刷电机搭配金属减速齿轮组,相比同尺寸的塑料齿轮舵机,抗冲击负载能力提升明显,在航模做特技动作、机器人关节遇到瞬时阻力时,不容易出现打齿损坏的问题。舵机的出线端采用标准三线制,分别为电源正、电源地、信号输入线,线序符合行业通用规范,可直接兼容主流的航模接收机、机器人控制板驱动接口,不需要额外改线。外壳侧面贴有型号标识贴纸,清晰标注产品型号与模拟舵机属性,方便现场安装调试时快速识别器件参数,避免和同体积的数字舵机、反向舵机混淆装错。
设计思路上,这款舵机的结构布局充分考虑了小体积下的力矩输出与散热需求,电机舱与减速齿轮舱采用分隔式腔体设计,电机运转产生的碳粉不会进入齿轮啮合区域,减少齿轮磨损带来的虚位问题。输出轴位置加装了铜质轴套,相比直接在塑料外壳上开孔的结构,轴套可承受更大的径向负载,长时间带载运行也不会出现轴孔磨损变大、输出轴晃动的问题。外壳的合模缝采用凹凸止口配合,装配后缝隙均匀,既可以阻挡日常使用中的灰尘进入腔体内部,也能在一定程度上阻隔飞溅的水汽,适配户外航模飞行、车间小型设备调试这类多尘、偶尔遇水的使用场景。电位器安装在输出轴的正下方,和输出轴采用直连结构,减少了中间传动环节带来的角度误差,舵机的角度回中精度可控制在1度以内,满足小型舵面控制、关节点位驱动的精度要求。
实际选型使用时需要注意,这款舵机的输出力矩在6V供电下可达到1.8kg·cm,足够驱动小型固定翼的副翼、升降舵,或者1kg以内负载的微型机器人关节,若用于更大负载的场景则需要搭配摇臂做力矩换算,避免长时间过载烧坏内部电机。安装时要注意舵机的出线方向预留足够的走线空间,线材弯曲半径不能小于5mm,避免反复弯折导致线芯断裂。建模过程中对所有配合尺寸都做了公差匹配,安装孔位、输出轴齿形、外部轮廓尺寸都和实物完全一致,可直接用于整机装配的干涉检查,也可作为舵机安装座设计、摇臂结构设计的参考基准,导入装配后不需要额外调整尺寸就能完成整体结构的配合验证。
