高能GNB 3000毫安2S XT60动力锂电池结构

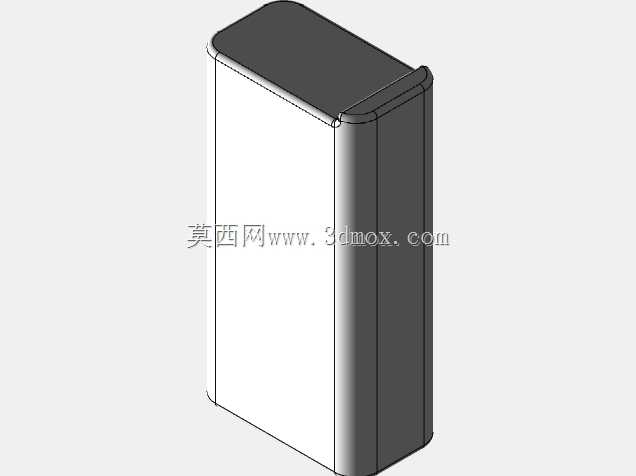

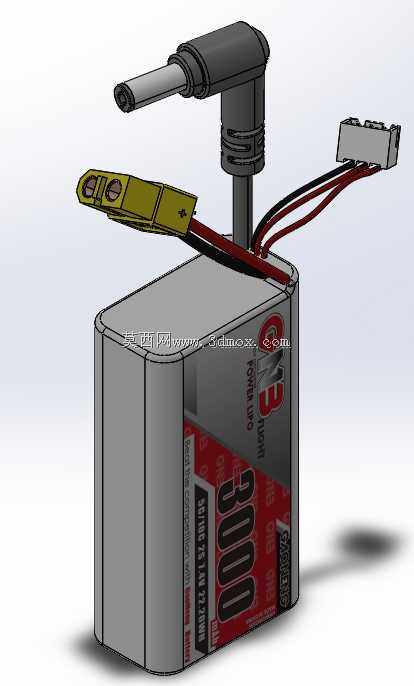

　　在航模、小型无人移动平台、桌面级竞技机器人这类对瞬时放电能力有严苛要求的应用场景里，动力锂电池的结构合理性直接决定整套动力系统的可靠性，这款2S规格的3000毫安时锂电，从结构设计到接口配置，都围绕高负载动态工况做了针对性优化。先从实际使用场景说起，这类2S锂电常见于1/10比例平跑车模、中小型穿越机备用动力、桌面级格斗机器人的动力源，这类场景的共性是放电电流波动极大，急加速时瞬时电流可突破额定值数倍，同时设备舱空间紧凑，对电池的外形尺寸、出线位置、接口强度都有明确约束。设计之初首先要解决的是电芯排布与外壳的匹配问题，2S锂电为两串电芯结构，采用叠片排布而非并列排布的方案，能在保证3000毫安时容量的前提下，把整体厚度控制在常规航模电池仓的适配范围内，外壳采用半包裹式硬质PVC封套，边缘做了圆弧过渡处理，避免在频繁拆装、碰撞过程中封套开裂导致电芯外露，封套表面的标识区预留了足够的防滑纹理区域，方便插拔时手部施力，不会因为表面光滑导致脱手摔碰。出线位置的设计是这类动力锂电的核心细节之一，这款电池采用侧端出线而非顶端出线的方案，出线端做了加厚的应力释放结构，硅胶线从封套内部延伸出来的位置，有一段硬质的护线套包裹，能避免在频繁弯折、拉扯线材的时候，线芯与电芯极耳的焊接位置出现脱焊断裂——在实际航模飞行或者车模竞速过程中，线材被机架、车壳边缘剐蹭拉扯是非常常见的情况，这个护线结构能大幅降低这类故障的概率。线材选用的是耐高温硅胶线，线径匹配3000毫安时2S锂电的持续放电电流需求，不会在大电流放电时出现线皮过热软化的问题。

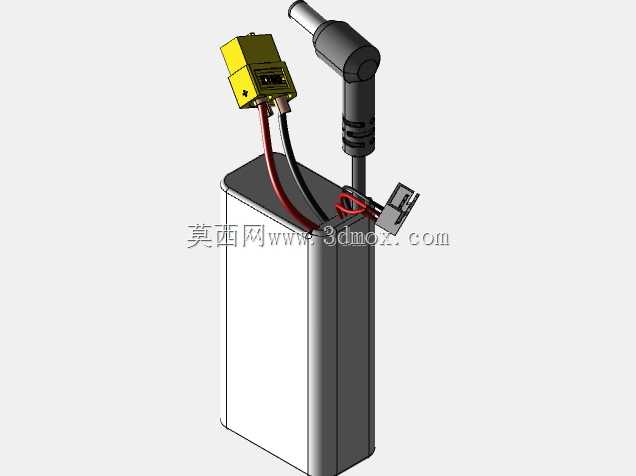

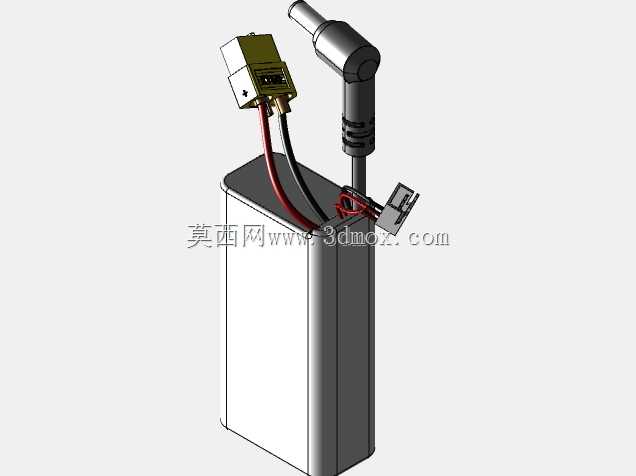

　　接口端配置的XT60插头是目前中小功率动力系统的通用接口，插头与线材的焊接位置做了热缩管双重绝缘包裹，避免正负极裸露导致短路，插头本身的防滑卡扣结构能保证在设备剧烈震动时不会出现松脱断电的情况。除了主电源的XT60接口，这款电池还附带了JST XH 3pin平衡充接口，平衡接口的出线位置与主电源线缆做了束线整理，避免两根线缆分散开被设备运动部件勾挂，平衡接口的引脚做了镀金处理，降低充电时的接触电阻，保证平衡充电时每一串电芯的电压检测精度，避免长期使用后因为接触不良导致电芯过充过放。

　　外形尺寸方面，这款电池的主体轮廓做了统一的公差控制，长宽高尺寸适配市面上绝大多数标准2S电池仓的安装边界，底部平整无凸起，可以直接用魔术贴或者电池绑带固定在设备的电池安装位上，不需要额外做垫高或者打磨处理。外壳侧面预留了标签粘贴的平整区域，不会因为表面有加强筋或者凹凸结构导致标签起翘脱落，方便使用者标记电池的循环次数、健康状态。从结构设计的细节来看，这款电池的封套内部电芯与外壳之间预留了微小的缓冲间隙，能吸收日常使用中的轻微碰撞冲击力，避免电芯因为直接受外力冲击出现鼓包或者内部短路，极耳连接位置采用了镍片加宽焊接的工艺，能承受大电流放电时的发热，不会因为长期大电流负载导致焊锡熔化脱落。

　　在实际选型适配的时候，需要注意安装边界里的出线方向，侧出线的结构要求电池仓在出线端预留足够的线缆弯折空间，不能让线材在安装后处于被强行挤压弯折的状态，否则长期使用会加速线材绝缘层的老化破损。另外XT60接口的安装朝向也做了统一化设计，插头的正负极标识清晰，插拔时的施力方向与电池主体平行，不需要额外扭转线材就能完成插拔操作，减少日常维护时的线材损耗。对于结构设计从业者来说，这类动力锂电的三维模型可以直接用于设备电池仓的适配校核，在设计初期就能确认电池安装后的空间余量、出线位置与其他结构件的干涉情况，避免后期打样后出现电池装不进去、线材被结构件挤压的问题；对于设备选型的用户来说，这个模型的接口位置、外形尺寸都和实物一致，可以直接导入装配体做整体的重量配平计算，尤其是航模类产品对重心位置非常敏感，准确的电池模型能帮助设计者在研发阶段就调整好整机重心，减少后期试飞调试的工作量。
