亚德客HFZ25气动手指空气夹具结构

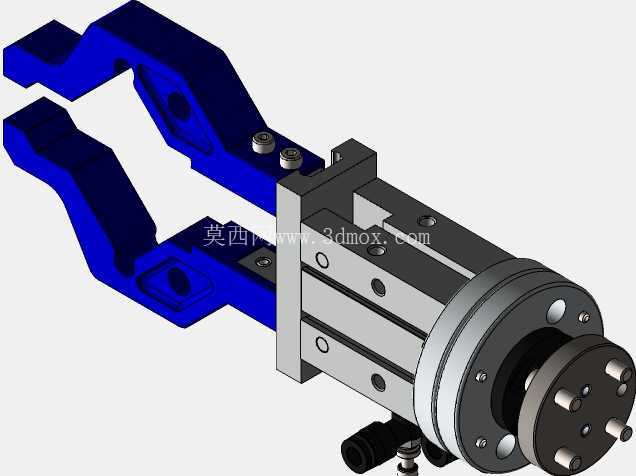

　　在3C电子装配、小型五金件上下料、注塑件取件这类轻载自动化工位上，气动手指是末端执行器里用量极大的一类部件，HFZ25规格的夹爪属于平行开闭型气动夹爪里的常规通用款，适配25mm缸径的驱动力输出，针对单重1kg以内的工件抓取做了结构优化。从结构设计逻辑来看，这款夹爪采用内置双活塞驱动结构，压缩空气进入缸体后推动两侧活塞同步反向运动，通过内部的十字滑块传动结构带动两个夹指做平行开合动作，相比摆杆式夹爪，平行开闭的运动轨迹能保证夹持力始终垂直于工件接触面，不会出现夹取过程中工件被挤飞、偏移的问题，针对规则方形、圆形工件的适配性更好。

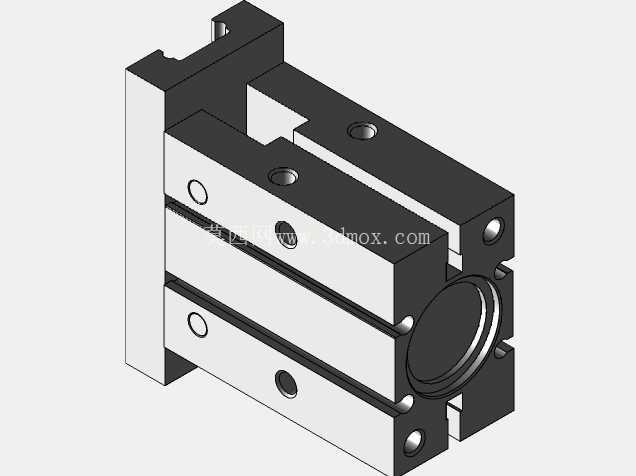

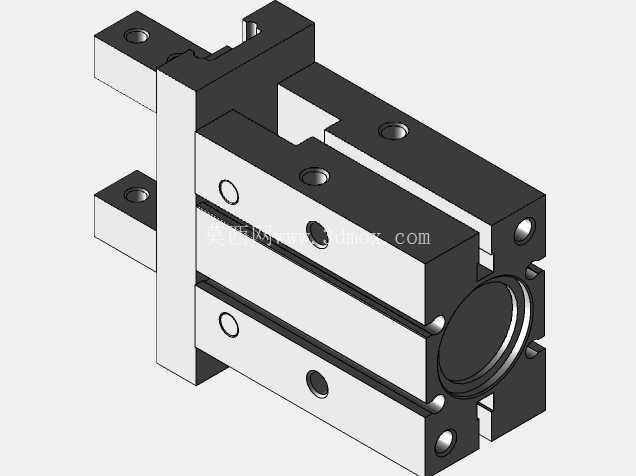

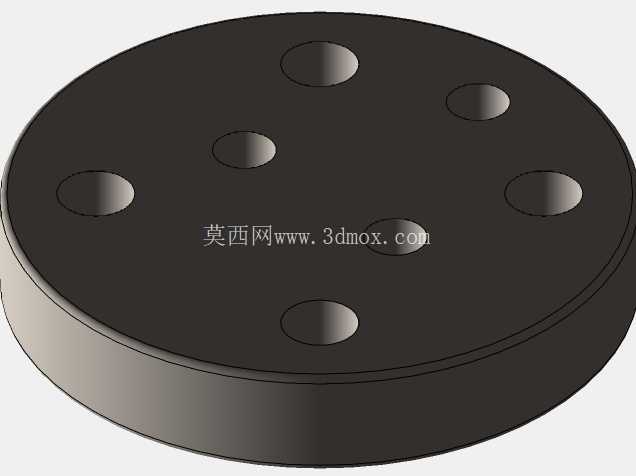

　　夹爪本体采用硬质阳极氧化铝合金加工，主体缸筒部分做了薄壁加强筋设计，在保证整体结构刚性的前提下控制整体自重，安装在机械手末端时不会过多占用机械臂的负载余量，前端夹指安装面预留了标准的螺丝孔位，可根据实际抓取的工件外形定制适配的夹指垫块，不管是带防滑齿的金属夹指，还是带缓冲的聚氨酯夹指都能直接安装，不需要额外做转接板加工。从安装边界来看，这款夹爪的缸体主体直径适配标准25mm气缸的安装尺寸，尾部预留了轴向进气孔和径向进气孔两种接口，可根据安装空间选择气管走向，侧面的安装孔位支持法兰安装和侧面锁付两种固定方式，不管是装在直线模组滑台上，还是装在多关节机器人的末端法兰上，都能找到对应的安装点位，不需要额外设计复杂的转接结构。

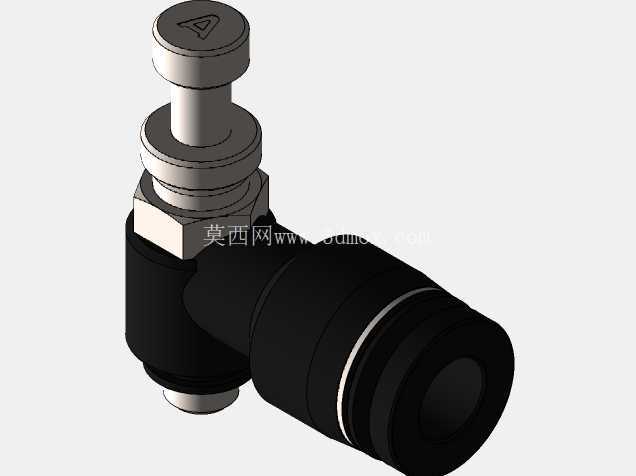

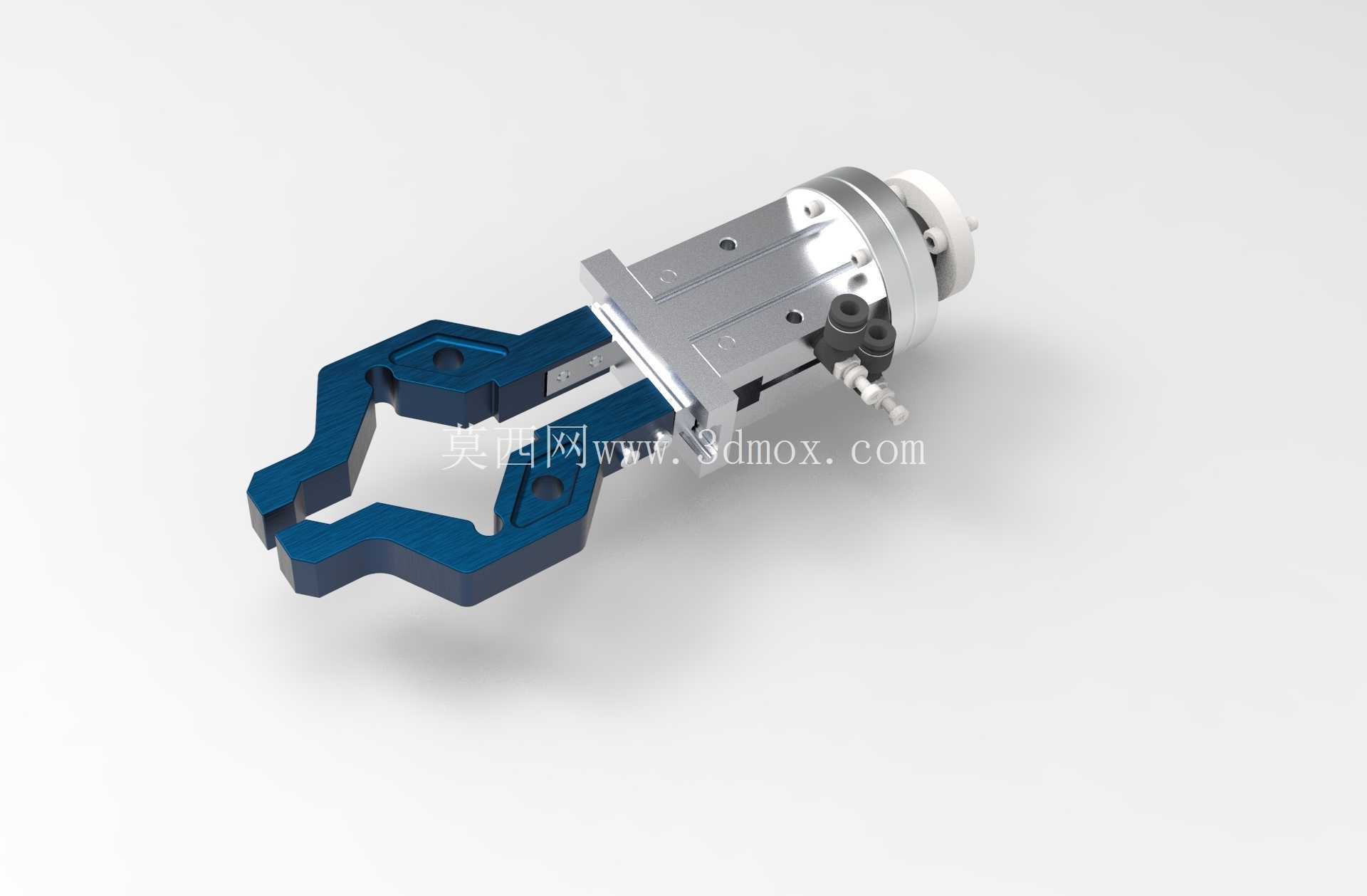

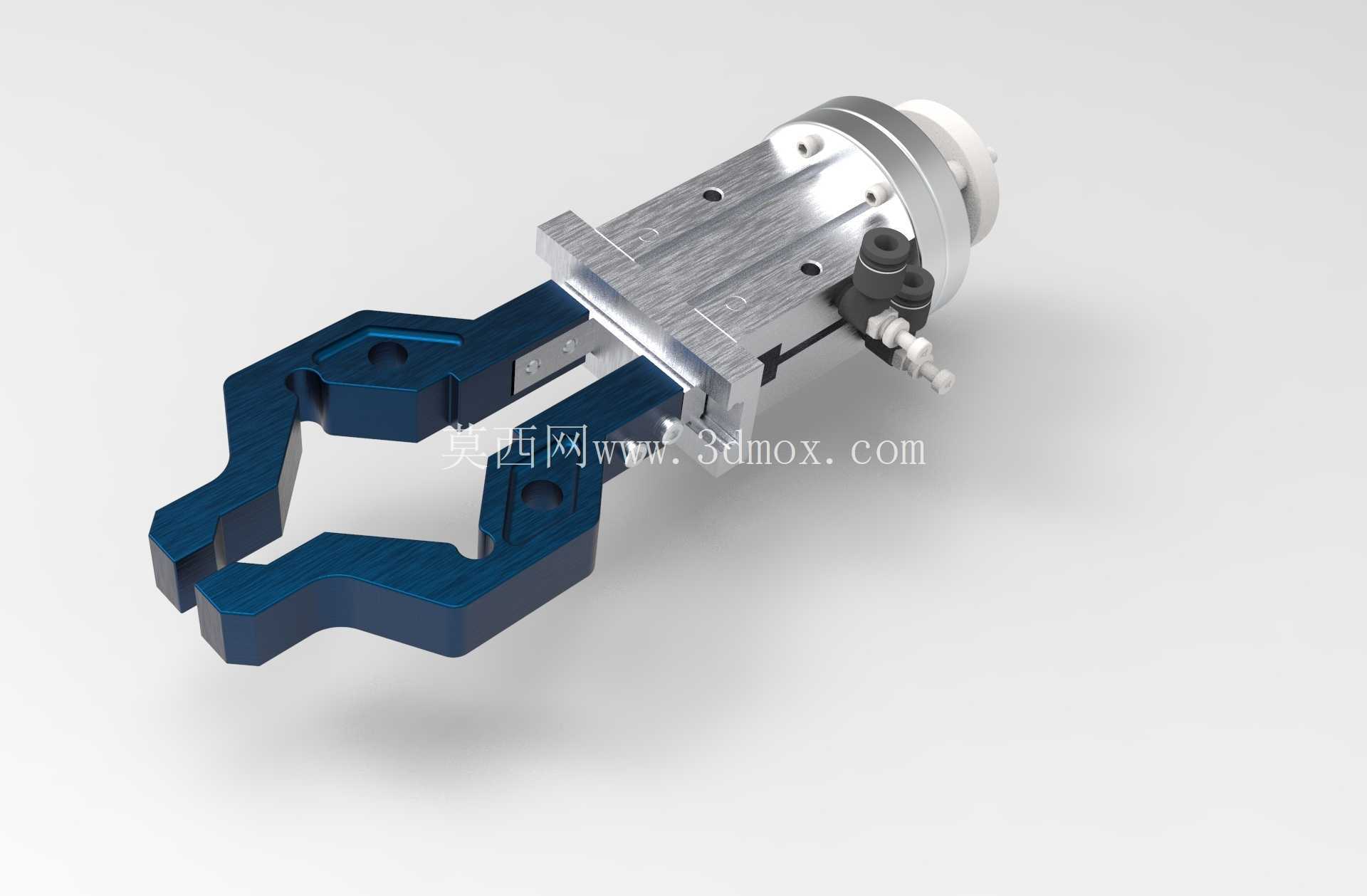

　　夹爪的开合行程做了限位设计，单侧夹指的行程控制在合理范围内，开合过程中不会出现超程脱开的问题，内部的密封件采用耐磨损的聚氨酯材质，常规工厂气源环境下长期往复运动不会出现漏气问题，驱动端的气嘴采用标准快插接口规格，适配车间常用的气动气管规格，不需要单独转接头。在实际应用场景里，这类夹爪常搭配旋转气缸组成旋转取料机构，在注塑机取件工位上夹取冷却后的塑料件，也可以装在皮带线末端做工件分拣，针对小尺寸的轴承、螺丝、电子元器件的抓取都能适配，夹指的平行运动特性可以保证夹取不同厚度的工件时，夹持中心不会出现偏移，在需要精准对位的装配工位上，能减少对位调整的时间，提升工位节拍。

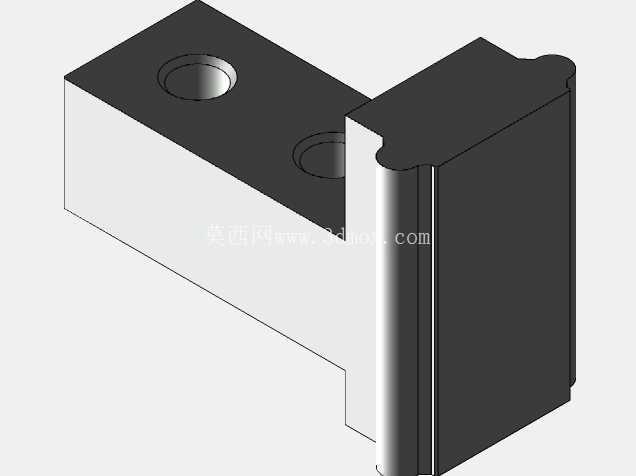

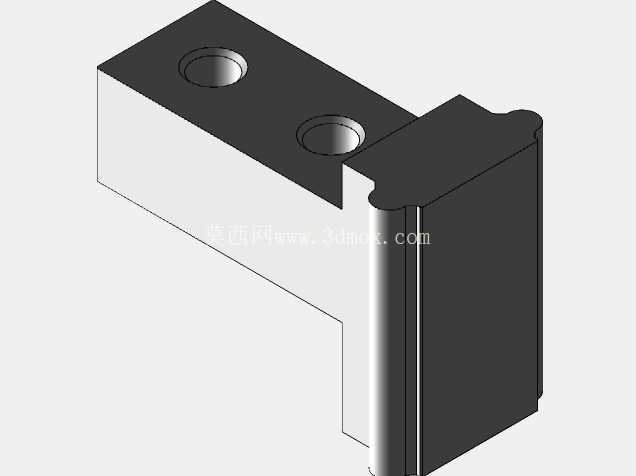

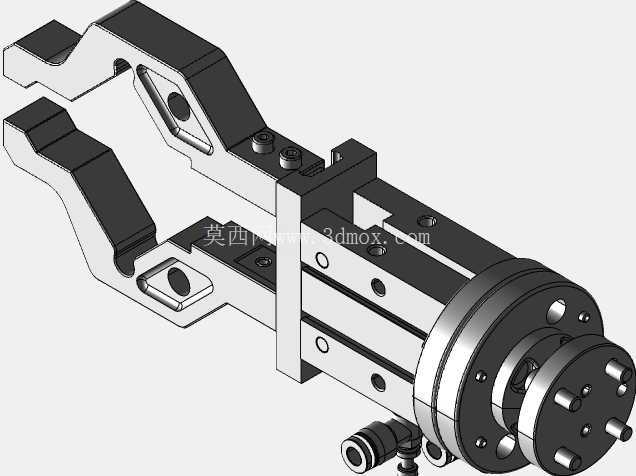

　　设计这款夹爪的三维模型时，重点还原了内部活塞与滑块的传动配合关系，所有安装孔位的位置、深度都按照实际尺寸做了还原，夹指的开合运动行程做了参数化约束，在做虚拟仿真时可以直接模拟夹爪开合的动作过程，验证夹取工件时是否会出现干涉问题，也可以直接导入到自动化设备的整体装配体里，做整体的布局校验，检查夹爪在运动过程中会不会和周边的治具、工件发生碰撞。夹爪的外形轮廓做了细节还原，包括缸体表面的工艺槽、气嘴的外形、夹指安装面的定位槽都做了建模处理，在做设备方案展示时可以直接用来渲染效果图，不需要再做额外的外观修整。从选型适配的角度来说，25缸径的这款夹爪夹持力在常规气源压力下能满足大部分轻载工位的需求，相比更小缸径的夹爪，夹持稳定性更好，相比更大缸径的夹爪，整体体积更小，安装空间占用更少，在紧凑布局的自动化设备里适配性更强，夹爪的整体重量控制在合理区间，装在水平运动的滑台上不会增加过多的运动负载，能保证滑台运动的启停精度。
