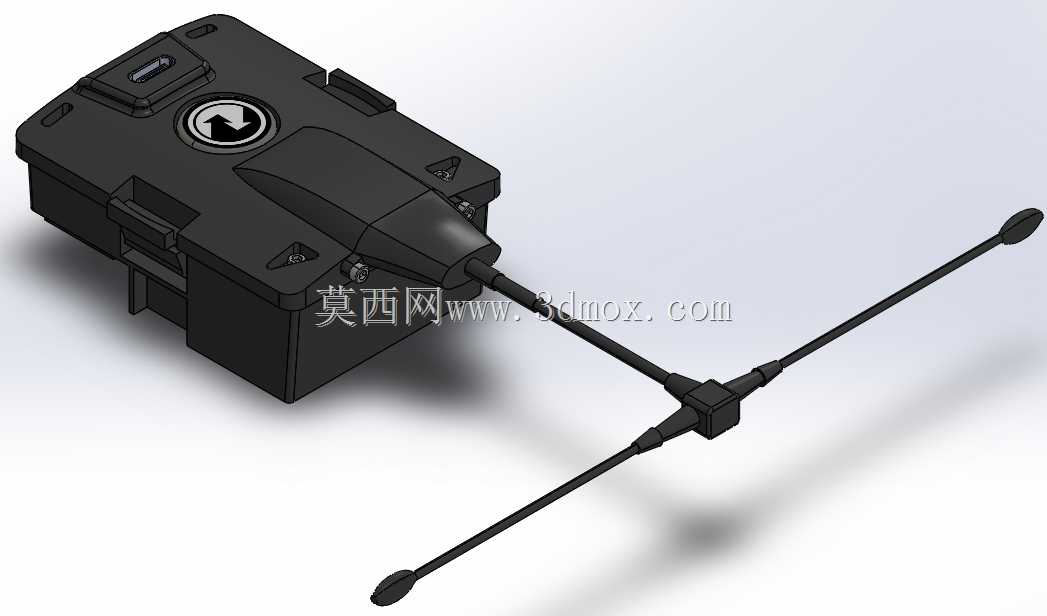

TBS黑羊Crossfire Micro TX V2高频头结构

　　做航模射频配套结构设计快八年，经手的遥控发射端模块少说也有四十多款，这次拆解复现的TBS Crossfire Micro TX V2，是穿越机长距离飞行场景里绕不开的核心部件，很多飞手选它就是冲着915MHz频段的绕射能力和稳定链路去的，毕竟在楼宇、山林这类遮挡多的飞行环境里，2.4G频段的信号衰减太快，很容易出现丢控炸机的情况。

　　先从实际安装边界说起，这款模块是标准JR仓适配尺寸，主体外壳长宽高控制在62mm43mm21mm，刚好能塞进绝大多数主流航模遥控器的JR模块仓，不需要额外打磨或者做转接件，外壳两侧做了1.2mm深的卡扣让位槽，插入仓体后能和遥控器自带的弹性锁扣卡合，飞行过程中哪怕遥控器有轻微磕碰，模块也不会松脱滑出。外壳背部预留了0.8mm深的金手指接触区，和遥控器仓内的通讯引脚直接对接，不需要额外接线，插拔更换模块的时候效率很高，飞手外出带不同频段的模块，现场切换只需要几秒钟。

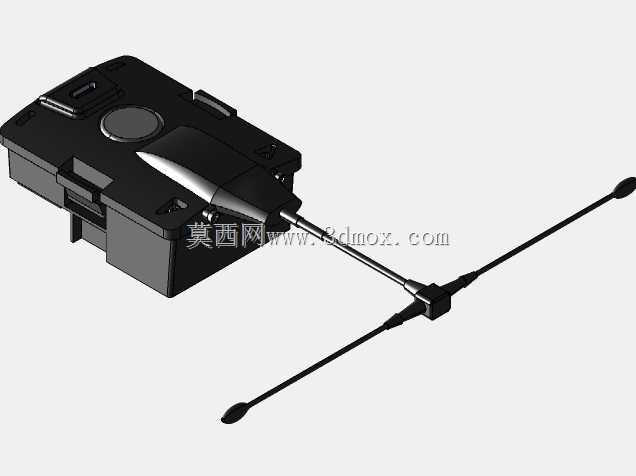

　　再看功能结构的设计逻辑，模块前端伸出的T型天线是整个结构里最需要考量可靠性的部分，天线根部和外壳衔接的位置做了3mm高的锥形应力分散台，平时收纳或者携带的时候，天线难免会被挤压弯折，这个锥形结构能把弯折应力分散到更大的接触面积上，避免天线根部的馈线因为反复弯折出现内芯断裂的情况。天线的两个振子长度做了精准匹配，单根振子长度78mm，刚好对应915MHz频段的1/4波长，结构建模的时候特意把振子和中间分线块的衔接处做了R0.5的圆角过渡，不会出现尖锐棱角刮伤飞手收纳包的情况。

　　外壳顶面的功能按键做了下沉0.3mm的设计，按键表面是磨砂纹理，戴飞行手套操作的时候也能准确摸到按键位置，不会出现打滑按错的情况。按键旁边的状态指示灯做了导光柱结构，导光柱高出外壳表面0.2mm，光线从内部PCB板的LED灯珠传导出来，在户外强光下也能清晰看到模块的配对状态、信号强度状态，不需要凑到遥控器跟前仔细辨认。外壳侧面的散热槽是0.8mm宽的通槽，一共开了6条，模块长时间大功率发射的时候，内部功放芯片产生的热量能通过这些槽快速散出去，连续工作两三个小时外壳温度也不会超过45度，不会因为过热出现功率下降或者断连的问题。

　　从结构装配的角度看，整个外壳采用上下扣合的设计，上下壳的配合间隙控制在0.1mm以内，扣合后不需要额外打螺丝就能紧密贴合，后期维修更换内部元件的时候，只需要用撬片沿着合模线轻轻撬开就能拆开，不会损伤外壳卡扣。内部PCB板的固定柱做了1.5mm高的限位，PCB板装入后不会出现上下窜动的情况，金手指位置和外壳背部的开口对齐度误差控制在0.05mm以内，插入遥控器仓的时候不会出现引脚对位不准顶歪的问题。

　　实际应用场景里，这款模块除了适配穿越机的远距离飞行，也能用在固定翼航模、无人车的远程遥控场景里，结构设计上充分考虑了户外使用的复杂工况，外壳整体做了轻微的防泼溅设计，合模线位置有一圈0.2mm高的挡边，少量雨水溅到模块表面的时候，不会顺着缝隙流进内部烧坏电路。天线的分线块位置做了加厚处理，哪怕飞行过程中天线不小心碰到树枝，也不会轻易出现断裂损坏的情况。

　　建模过程中需要特别注意几个配合公差：首先是JR接口的插拔尺寸，必须严格匹配通用JR仓的标准尺寸，公差超过0.2mm就会出现插不进去或者插进去松动旷量太大的问题；其次是天线根部的转动阻尼结构，模块上的天线是可以小角度转动调整方向的，阻尼力度控制在转动需要0.2N的力，调整好角度之后不会因为飞行中的震动自行移位，能始终保持最佳的信号发射角度；最后是外壳表面的logo区域，做了0.1mm深的下沉槽，后期丝印logo的时候不会因为摩擦出现掉漆的情况，长期使用标识也能保持清晰。

　　很多刚接触航模结构设计的工程师容易忽略的点是，这类射频模块的外壳不能用金属材质，否则会屏蔽信号，所以建模的时候所有外壳结构都采用ABS+PC混合材质，壁厚控制在1.8mm，既保证足够的结构强度，摔落的时候不会轻易开裂，也不会对射频信号产生屏蔽影响。内部的功放芯片位置特意做了导热凸台，和外壳内壁紧密贴合，能把芯片产生的热量直接传导到外壳上散出去，不需要额外加装散热片，节省了内部的安装空间，也能把模块整体重量控制在28g以内，不会给遥控器增加太多额外的负重，长时间手持遥控器飞行也不会觉得手腕酸胀。
