缠绕垫片板材打标专用液压冲压设备

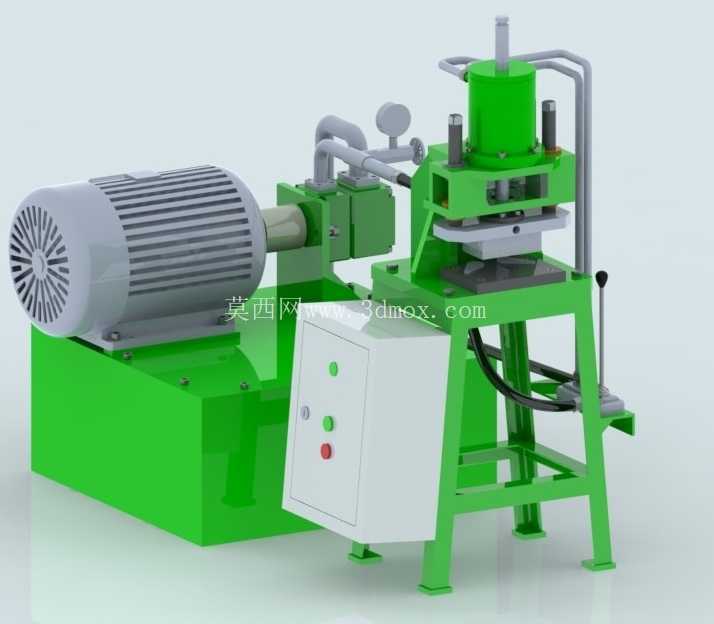

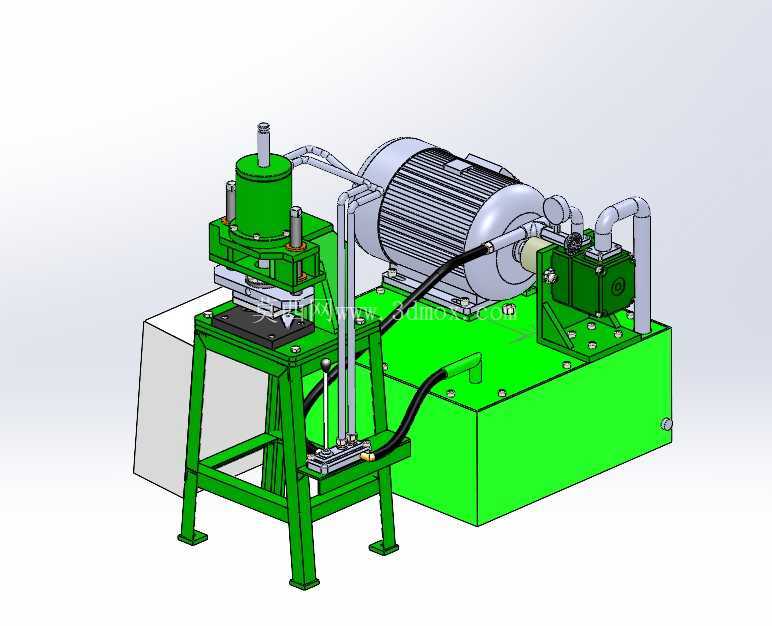

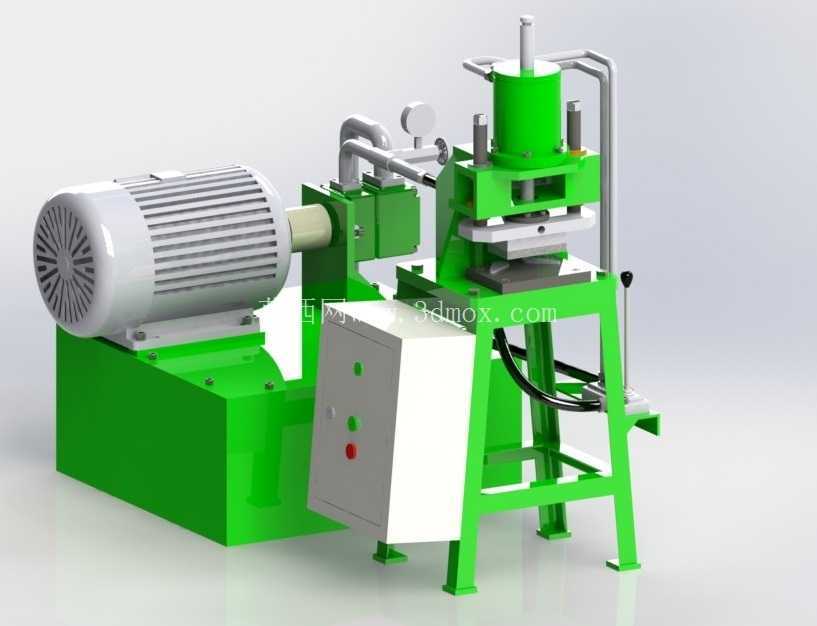

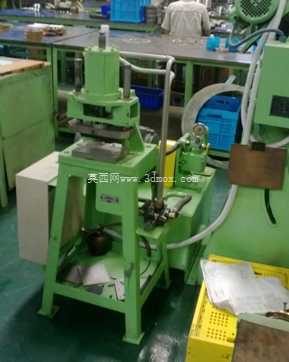

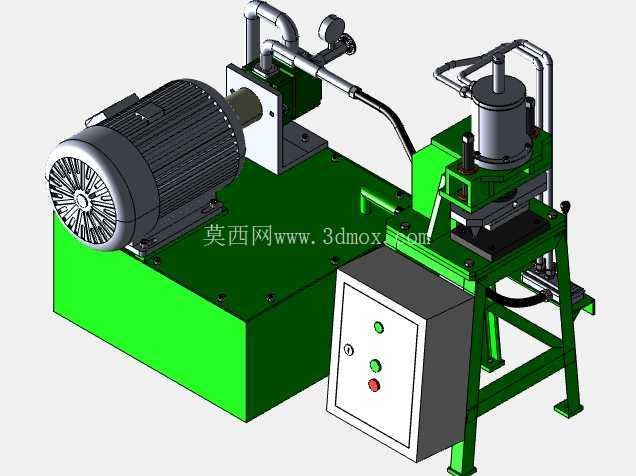

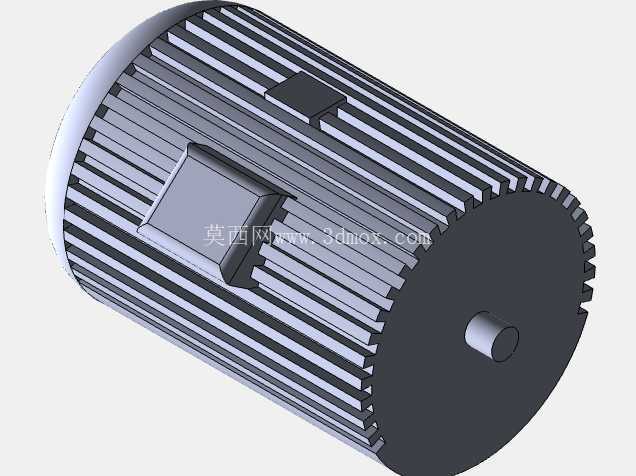

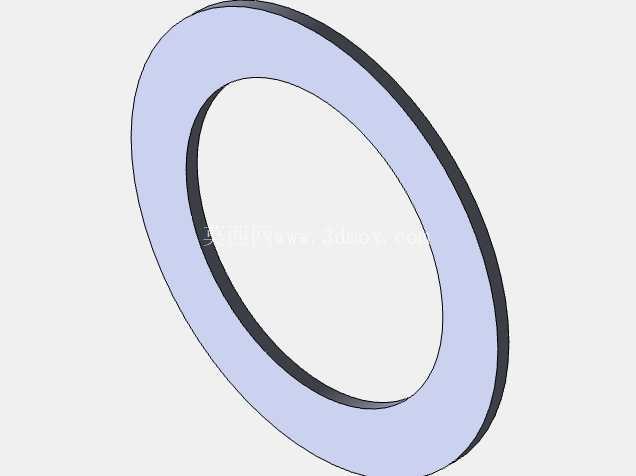

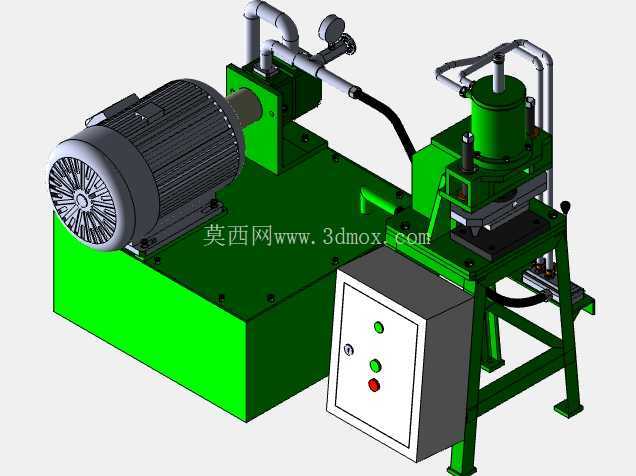

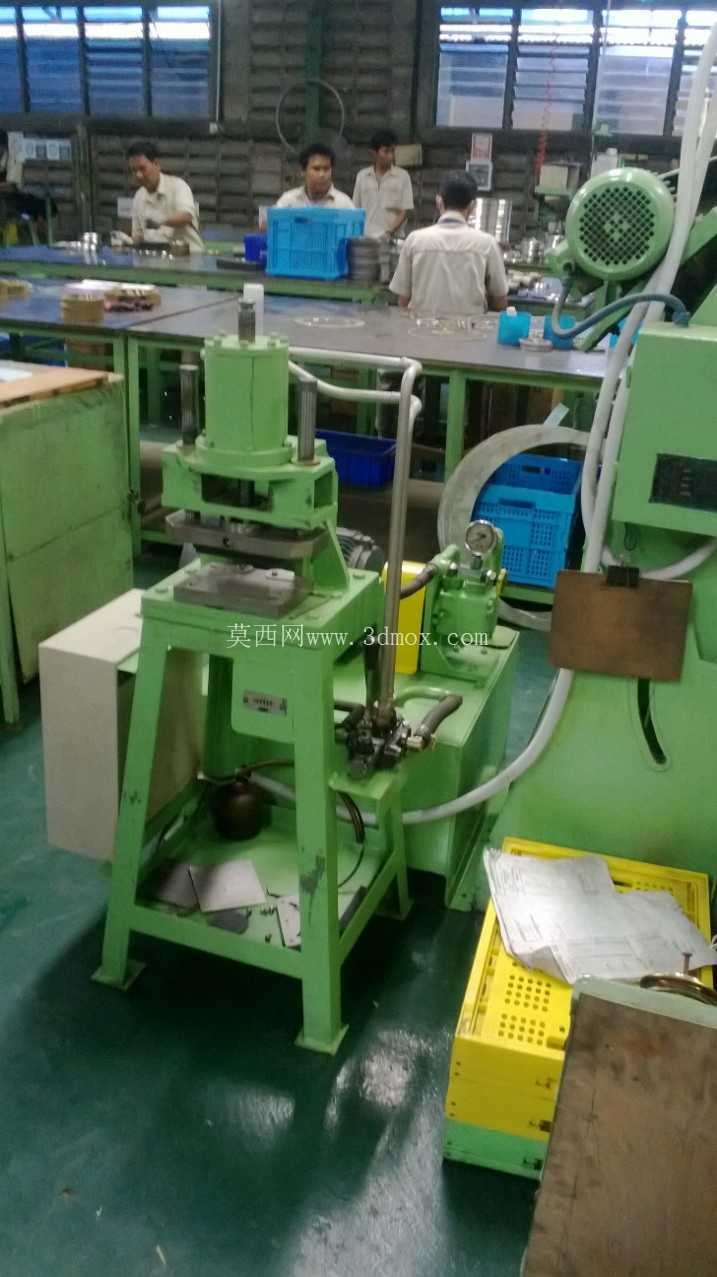

　　在密封件生产车间的缠绕垫片加工工段，这类液压冲压设备是板材表面标识加工的核心工位装备，主要承担金属缠绕垫片、非金属复合板材表面的规格标识、批次打标作业，区别于通用冲压设备的大吨位冲裁需求，该设备的作业负载完全匹配打标工序的小压力、高精度对位要求，不会出现大吨位设备冲压力过载导致的板材压痕过深、垫片基材变形问题。从整机结构布局来看，动力单元采用卧式电机与柱塞泵直连的集成设计，将液压油箱整合在设备底座内部，既压缩了整机的占地空间，也能借助底座的铸铁材质实现液压系统的被动散热，避免长时间连续作业时油温过高导致的压力波动；冲压执行单元采用立式四柱导向结构，导柱与滑块之间配置铜套润滑副，保证压头下行过程中的垂直精度，打标字头安装在滑块下端的快换夹板内，可根据不同的标识内容快速更换字头模块，无需拆解整个冲压机头。

　　设备的电控箱采用侧挂式安装，布置在机身正面操作位的侧方，操作高度匹配成年操作人员的站立作业手肘高度，启停、急停按钮的排布符合人机工程要求，液压管路的走线全部沿机架型材的内侧布置，避免作业过程中板材转运剐蹭管路，同时在主压力油路配置了压力表与溢流阀，可根据不同厚度的板材调整输出压力，适配0.5mm到5mm厚度范围内的金属、非金属板材打标需求。从安装边界来看，整机底座的安装孔位按照通用工业设备的地脚螺栓规格设计，无需额外制作特殊安装基础，放置在硬化的车间地面即可完成调平固定，设备的操作面预留了足够的板材上下料空间，单人即可完成上下料、对位、冲压的全流程操作，不需要额外配置辅助上料机构。

　　设计过程中充分考虑了打标工序的实际作业痛点：传统打标设备多采用气动驱动，存在压力不稳定、打标深度不均的问题，尤其是针对缠绕垫片这类多层复合结构的工件，气动设备的冲击力容易导致垫片层间错位，而液压驱动的结构可以实现压头下行速度的平缓控制，接触工件瞬间无刚性冲击，既能保证标识印痕的深度一致，也不会破坏垫片的层间结合强度。设备的机架采用方管焊接结构，焊接后经过整体时效处理消除焊接应力，长期承受冲压交变载荷也不会出现机架变形问题，压头的行程范围可通过行程开关进行调整，针对不同尺寸的打标字头调整下行终点位置，避免压头行程过大压穿板材。

　　在实际生产场景中，该设备除了缠绕垫片的打标作业外，也可适配小型五金件的压印、薄板材的浅成型工序，通过更换不同的工作模具即可拓展作业范围，液压系统的油箱预留了油位观察窗与液位报警接口，日常维护时可快速观察液压油状态，电机端的联轴器配置了安全防护罩，避免作业过程中异物卷入传动部位，整机的安全防护设计完全符合车间生产的安全规范。不同于大型冲压设备的复杂操作逻辑，该设备的操作流程经过简化，新入职操作人员经过简单培训即可独立操作，设备的故障率低，日常维护仅需要定期更换液压油、润滑导柱铜套即可，不需要复杂的专业维保技能，非常适合中小批量密封件生产企业的工位配置。
