铝锭自动浇铸链板输送设备结构设计

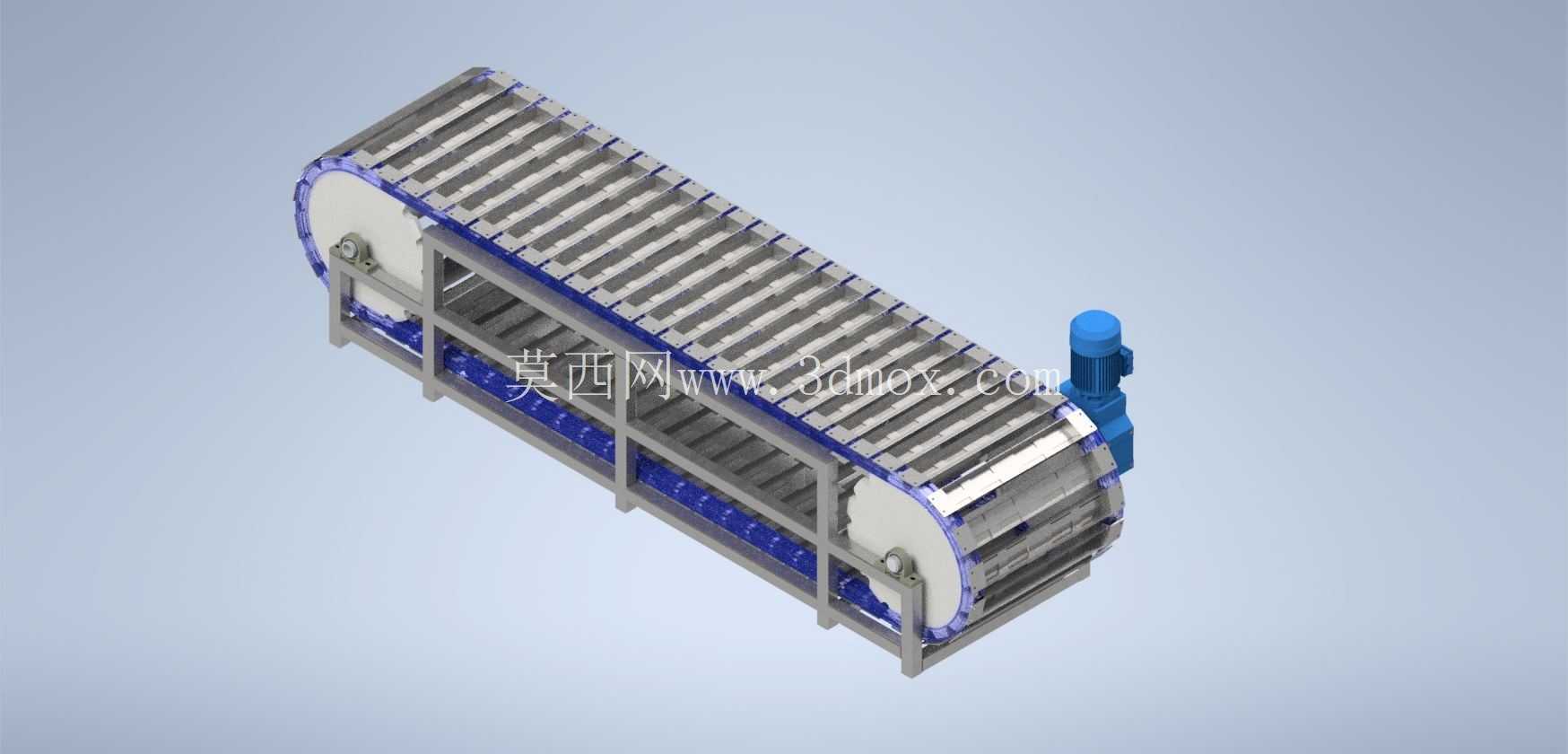

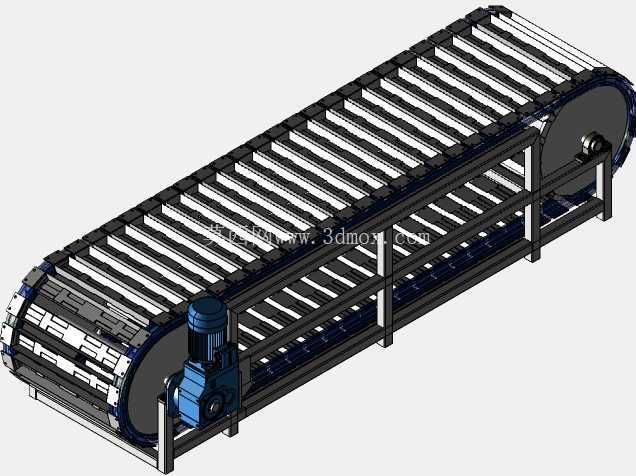

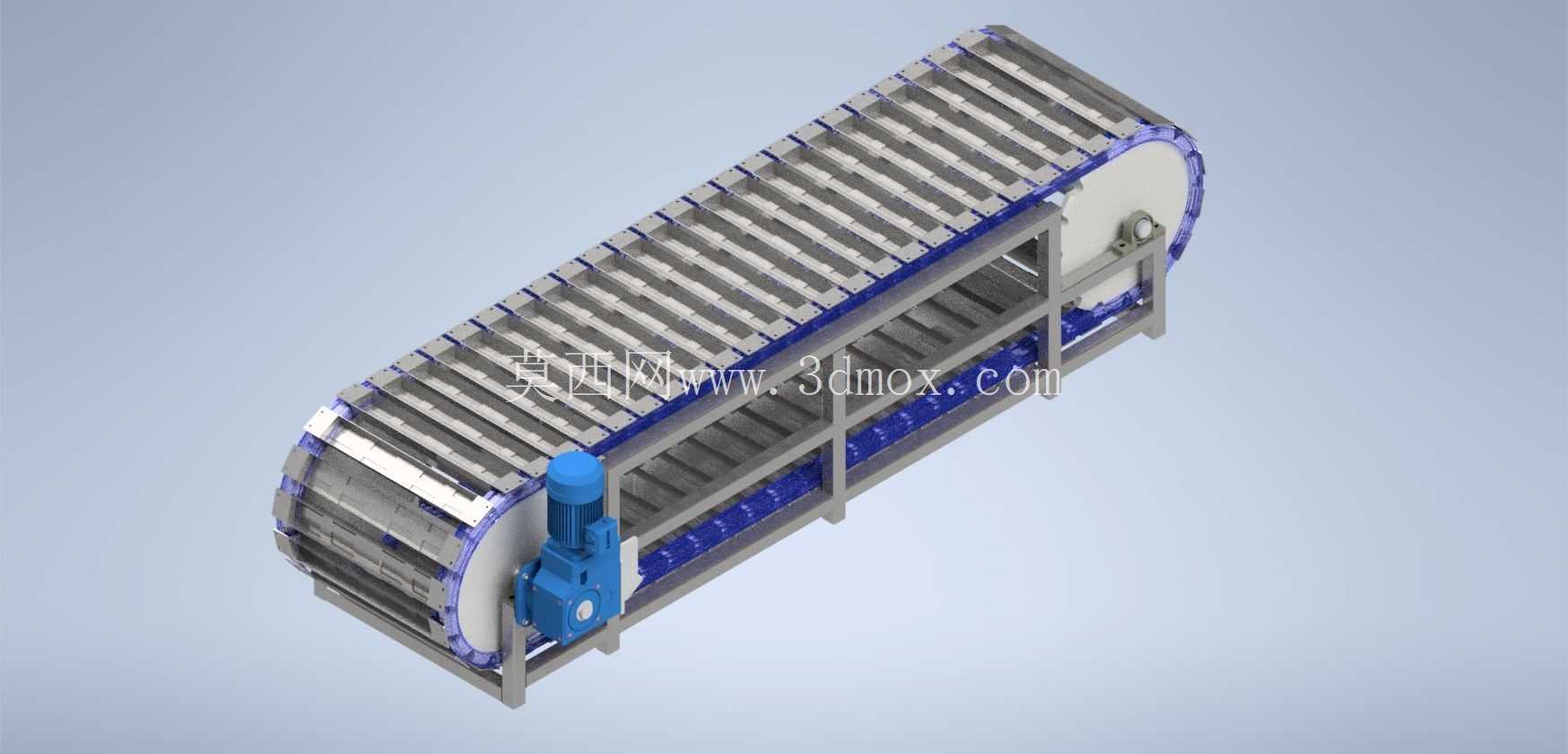

　　从结构布局来看，设备采用倾斜式布置方案，低位端对接铸模脱模工位，高位端衔接后续的冷却或堆垛工位，整体机架采用型钢焊接成型，侧边设置连续的传动链轮组，驱动单元布置在设备低位侧的端部，采用减速电机直连主动轴的传动方式，避免了额外传动环节带来的功率损耗，同时驱动单元外侧设置防护壳体，可阻挡铸造车间内的铝屑、粉尘侵入传动部件，延长设备维护周期。设计过程中，承载链板的节距选型经过反复校核，既要保证单根承载条的承重能力满足单块铝锭的重量载荷，也要避免节距过大导致铝锭放置时出现卡滞、倾斜的问题，同时链板与侧边导轨的配合间隙控制在合理范围，既不会因为间隙过小出现热胀卡涩，也不会因为间隙过大导致运行过程中出现链板跳齿、跑偏的问题。在电解铝及再生铝铸造生产环节，高温铝液完成浇铸定型后的铝锭输送，是衔接铸造成型与后续堆垛、打包工序的核心中转环节，这款链板式输送设备正是针对该场景的高温、重载、连续作业需求设计。不同于普通轻型皮带输送机，该设备的承载面采用间隔排布的金属承载条搭配侧边链传动结构，每根承载条都经过耐高温材质选型处理，可直接承接刚完成脱模、表面余温仍较高的铝锭，不会出现普通输送载体遇高温变形、粘黏的问题。

　　设备的两侧设置有高度适配的挡边结构，可防止铝锭在输送爬坡过程中从侧边滑落，挡边与承载条之间预留有足够的散热间隙，刚脱模的铝锭在输送过程中可通过间隙完成初步自然冷却，减少后续冷却工序的负荷。从安装边界来看，设备的机架底部设置有可调式支撑脚，可根据现场安装地面的平整度调整整机水平度，同时支撑脚的固定位置预留有长条形安装孔，可适配现场预埋螺栓的位置偏差，降低现场安装的调整难度。主动轴与从动轴的两端都采用带座外球面轴承安装，轴承座位置设置有张紧调节机构，可在链条运行一段时间出现伸长后，调整从动轴的位置张紧链条，保证传动的平稳性，避免链条松脱导致的设备停机。

　　在实际生产场景中，该设备可连续24小时不间断运行，输送速度可根据前端铸机的出锭速度进行匹配调整，既不会因为速度过快导致铝锭在输送面上堆积碰撞，也不会因为速度过慢导致脱模工位的铝锭积压，影响整个铸造生产线的节拍。不同于槽式输送机，该设备的开放式承载结构可让操作人员随时观察铝锭的输送状态，若出现个别铝锭摆放歪斜的情况，可在设备运行过程中快速调整，无需停机处理。同时，承载条采用模块化安装设计，单根承载条出现磨损或变形时，可单独拆卸更换，无需拆解整段链条，大幅降低后期维护的成本与停机时间。

　　设计时还考虑了铸造车间的多尘环境，所有传动链轮都设置有防尘护罩，润滑点采用集中引油的设计，维护人员可在设备外侧完成日常润滑作业，无需靠近运行中的传动部件，提升维护作业的安全性。设备的整体倾斜角度经过优化，在满足提升高度要求的前提下，尽可能减小倾斜角度，避免铝锭在爬坡过程中出现下滑，同时也降低了驱动电机的功率需求，兼顾运行稳定性与能耗表现。机架的焊接位置都做了去应力处理，避免长期重载运行过程中出现机架变形，导致链条跑偏、卡滞的问题，整机的安装基准面统一，可直接与上下游设备进行对接，无需额外做过渡衔接结构，减少现场安装的工作量。
