多规格盘头自攻螺丝组三维设计

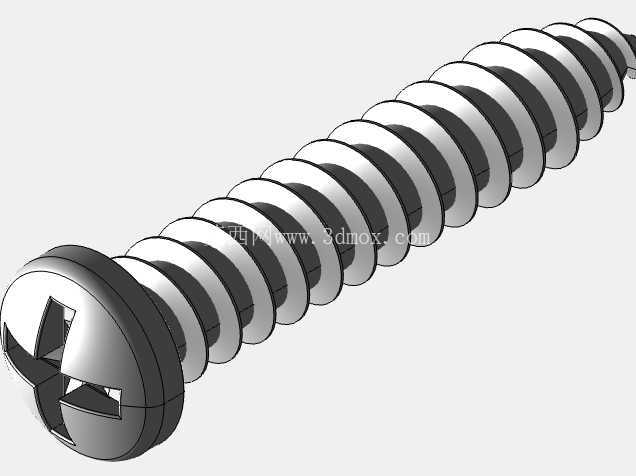

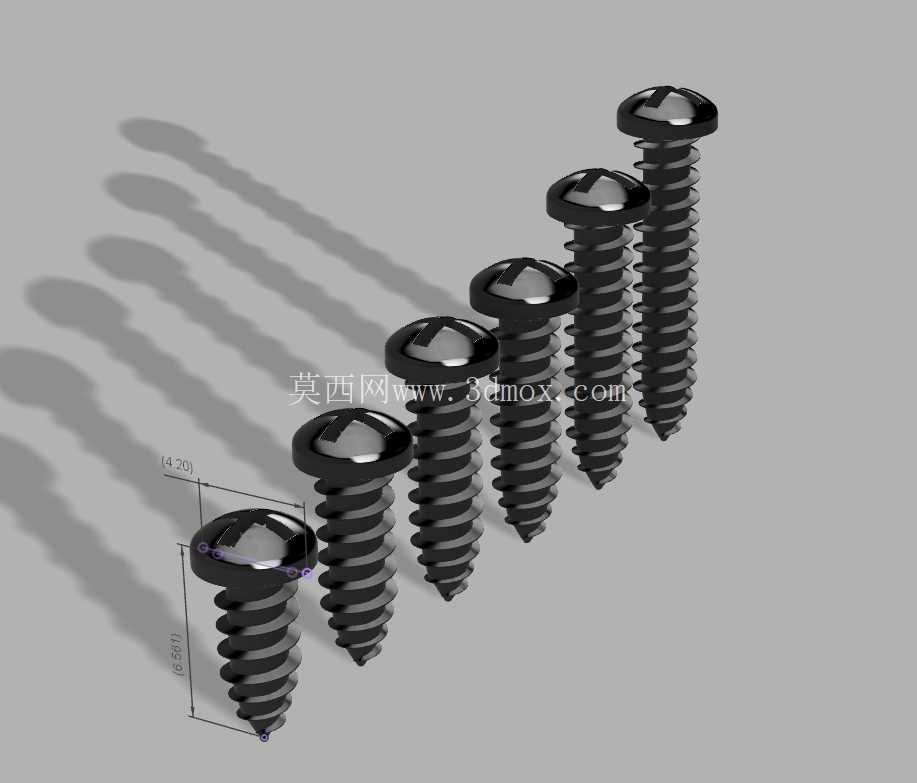

　　这套盘头自攻螺丝组覆盖6.5、8、9.5、10、12、14六种常用长度规格，是结构设计中薄板类零件连接的常用紧固件，日常做消费电子外壳、小型仪器仪表壳体、低压电气柜面板、非金属材质构件装配时，这类螺丝的选用频率极高。不同于需要预先攻丝的机牙螺丝，自攻螺丝的牙型经过专门设计，攻入预制底孔时可以在被连接件上直接挤压出适配的内螺纹，不需要额外的攻丝工序，能大幅缩减装配环节的工时，在小批量样机试制、自动化装配产线中都有广泛应用。

　　从结构设计细节来看，该系列螺丝采用盘头头部构型，头部承载面为平整圆形，相比沉头螺丝，不需要在被连接件上加工沉头孔，对板材厚度的适配范围更广，即使是厚度不足1mm的薄钣金、ABS/PC等工程塑料件，拧紧后头部也不会出现压溃板面、嵌入工件内部的问题，头部的十字槽构型适配通用十字螺丝刀，也能适配电动起子的批头，无论是手工装配还是自动化锁螺丝工位都能兼容，不需要定制特殊的锁付工具。

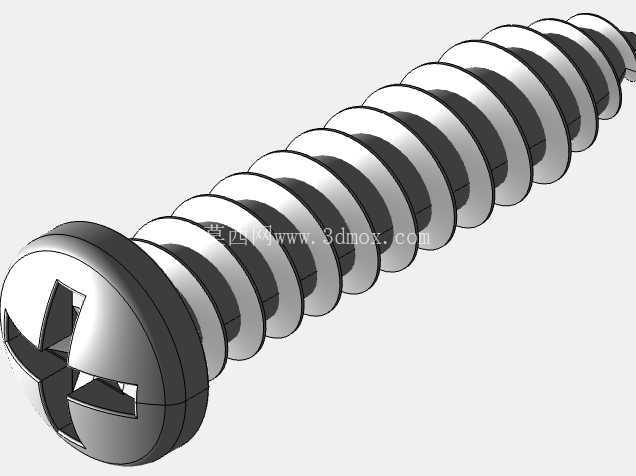

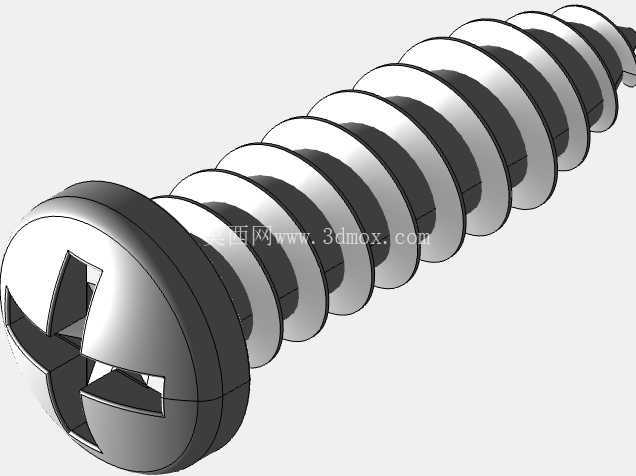

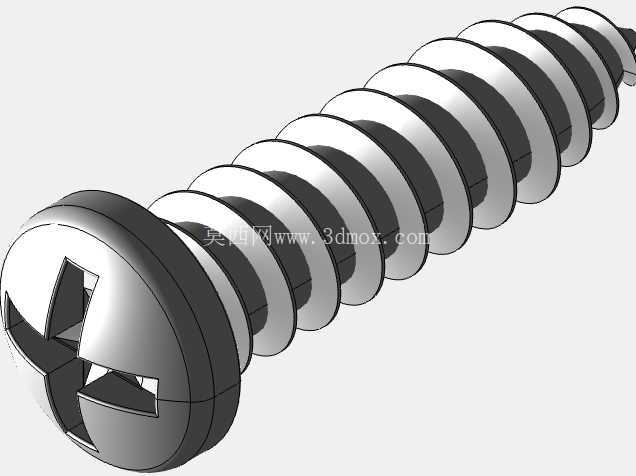

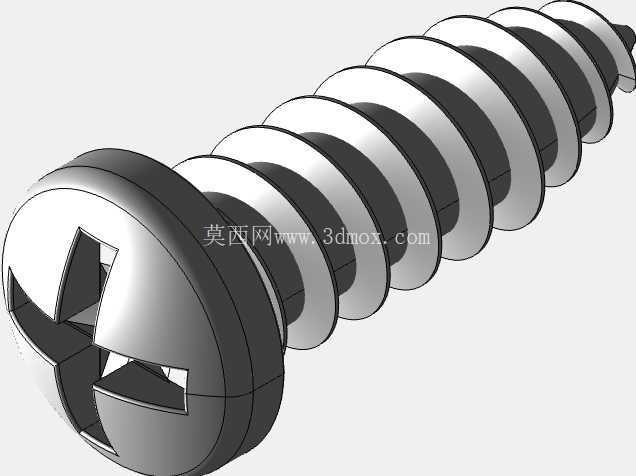

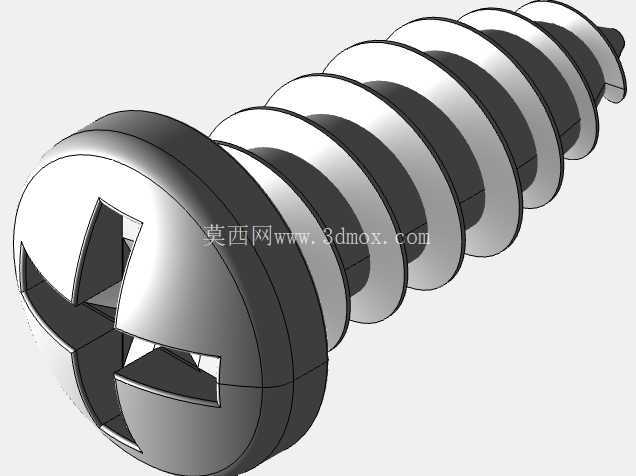

　　建模过程中，每一个规格的螺丝都严格遵循通用紧固件的尺寸公差规范，螺纹部分采用连续的三角牙型，牙距、牙山角度都符合自攻螺丝的通用标准，保证模型导入装配体后，能真实模拟螺丝攻入底孔的行程，不会出现螺纹干涉、穿模的问题。头部的高度、直径尺寸也和实物保持一致，在做装配干涉检查时，可以准确判断螺丝头部是否会和周边的结构件、元器件产生空间冲突，避免实际生产中出现锁付后螺丝头部顶到周边零件的问题。

　　实际选型应用时，不同长度的螺丝对应不同的连接总厚场景：最短的6.5规格适合两层总厚度不超过4mm的薄板连接，比如塑料外壳的上下盖扣合后的锁付；8、9.5规格适合带有密封胶条、缓冲泡棉的壳体连接，预留出密封件的压缩量后依然能保证足够的啮合牙数；10、12、14规格则适合多层板叠装、带有安装柱的结构连接，比如仪器内部的PCB板固定、金属支架和塑料壳体的连接，更长的啮合长度能提供更可靠的锁紧力，在设备受到振动、冲击时不容易出现松脱。

　　做结构装配设计时，这套螺丝模型可以直接调用到装配体中，根据不同的连接位置选择对应长度的规格，不需要重复建模，能大幅提升建模效率。同时模型的细节还原度足够支撑工程出图的需求，在生成装配BOM表时，可以直接提取螺丝的规格参数，统计不同长度的用量，指导采购和装配环节的物料准备。需要注意的是，针对不同的被连接材质，需要匹配对应的预制底孔尺寸：比如连接ABS塑料时底孔直径可以略小于螺纹小径，保证足够的咬合力；连接薄铝板时底孔直径可以适当放大，避免攻入时板材出现变形开裂；连接木质、密度板等非金属材质时，不需要预制底孔也可以直接锁付，但要控制锁付的扭矩，避免扭矩过大导致螺丝滑牙或者工件开裂。

　　另外，盘头的头部设计也有实际的工程考量，较大的头部接触面积可以分散锁付时的压紧力，对于质地偏软的被连接材料，能有效降低接触面的压强，避免拧紧过程中压伤工件表面。头部的十字槽深度也经过合理设计，既保证批头有足够的插入深度传递扭矩，又不会因为槽深过深导致头部强度不足，锁付时出现槽口打滑、批头脱出的问题。整套螺丝的外形做了倒角处理，螺纹末端的导向锥面可以让螺丝快速对准底孔，在自动化装配时能提升螺丝和底孔的对位成功率，减少卡料、歪锁的不良率。
