SK12立式轴支撑固定座结构设计

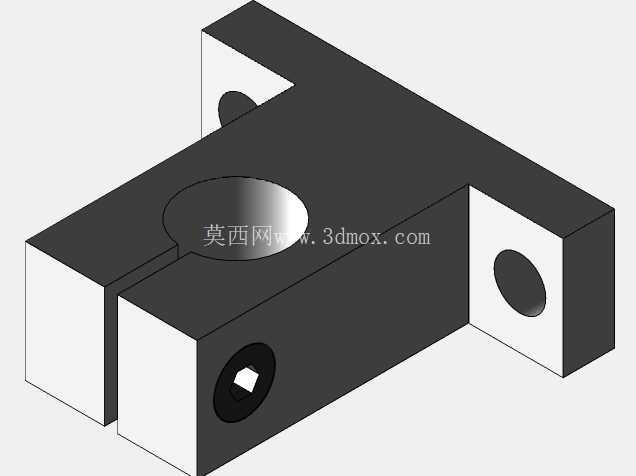

　　在直线传动、小型自动化模组、桌面级实验设备以及轻工机械的轴系布局中，轴支撑件是承担径向载荷、限定光轴径向跳动、保障轴系运行同轴度的核心基础零件，这款SK12规格的轴支撑，正是针对直径12mm的光轴安装场景开发的立式固定支撑结构。从实际应用场景来看，这类支撑件常成对使用在导向光轴的两端，也可根据轴系跨度在中间位置增设辅助支撑，常见于小型点胶设备的导向轴固定、3D打印设备的光轴限位、桌面型输送线的辊轴支撑、检测仪器的滑动导向轴安装工位，相比卧式支撑座，立式结构的安装基面与轴孔轴线垂直，能够在垂直安装面的空间内完成轴的固定，大幅压缩水平方向的安装占用空间，适配设备内部紧凑的布局需求。从功能特性上看，这款支撑采用分体式夹紧结构，支撑主体上方开设贯通的夹紧槽，侧面预留标准内六角螺钉安装位，当12mm光轴穿入轴孔后，拧紧侧面的锁紧螺钉即可带动夹紧槽产生弹性形变，对光轴形成均匀的抱紧力，既可以实现光轴的完全固定，也可根据装配需求调整光轴的轴向位置后再锁紧，相比顶丝式固定结构，这种环抱式夹紧不会在光轴表面形成点接触压痕，长期运行也不会因为振动出现轴位偏移，支撑稳定性更强。

　　底座部分采用双侧带安装孔的法兰式结构，两个安装沉孔对称分布在支撑主体的两侧下方，安装时可通过内六角螺栓将支撑整体固定在设备基板或安装型材上，沉孔设计能够让螺栓头完全沉入底座内部，不会突出安装面影响其他部件的布局，同时双侧固定的形式相比单孔固定拥有更好的抗倾覆能力，当轴系承受偏载时，底座不会出现单侧翘起的问题。从设计思路层面，这款支撑的结构做了针对性的工艺优化，支撑主体与底座采用一体化结构设计，避免了分体装配带来的累积误差，轴孔与安装底座的底面垂直度公差控制在0.02mm以内，能够保证安装后光轴与安装基面的平行度要求，减少轴系运行过程中的卡滞风险。

　　夹紧槽的宽度经过反复校核，既保证锁紧时拥有足够的弹性变形量实现可靠抱紧，又不会因为槽宽过大导致支撑主体的刚性下降，在承受额定径向载荷时不会出现明显的形变。轴孔的边缘做了微小的倒角处理，既可以去除机加工产生的毛刺，也能在光轴穿入时起到导向作用，避免刮伤光轴表面影响后续直线轴承的滑动顺畅度。在安装边界与尺寸适配方面，这款支撑的整体高度控制在适配常规小型设备的空间范围内，底座的两个安装孔中心距符合行业通用的安装尺寸规范，能够直接替换同规格的标准轴支撑件，无需对设备安装面做额外的打孔修改。轴孔的中心高度经过精准设计，成对使用时只要两个支撑的安装基面处于同一平面，即可保证光轴的水平度，省去了大量的安装调整时间。

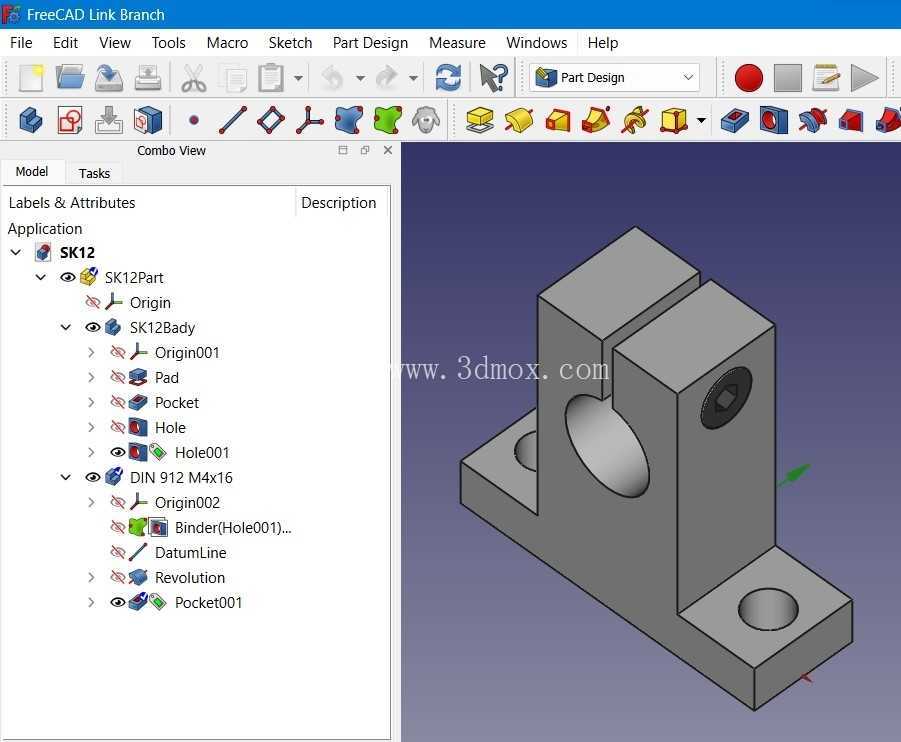

　　支撑的整体外形没有多余的突出结构，所有棱边都做了倒角处理，既避免了安装过程中划伤操作人员，也不会在设备运行过程中与周边的运动部件产生干涉。从实际选型适配的角度，这款支撑适合搭配12mm直径的镀铬硬轴、不锈钢光轴使用，既可以作为固定端支撑配合直线轴承实现直线往复运动的导向，也可以作为旋转轴的端部支撑，搭配轴承实现低转速的回转运动支撑，在负载不大的桌面级设备、教学实验装置、小型非标自动化设备中，这种结构简单、安装便捷、固定可靠的轴支撑件，能够大幅降低轴系的装配难度，提升设备运行的稳定性。在建模过程中，结构的每一处尺寸都对应实际机加工的工艺要求，比如安装沉孔的深度与直径适配常用的内六角圆柱头螺栓尺寸，夹紧螺钉的孔位深度与螺纹规格符合标准紧固件的装配要求，壁厚的设置兼顾了结构刚性与零件重量，不会出现壁厚过薄导致的夹紧断裂，也不会因为壁厚过大造成材料浪费。
