SFU1605型滚珠丝杠配套法兰式螺母结构

　　在直线传动系统的选型与结构设计环节，滚珠丝杠副的螺母结构直接决定整套传动机构的负载能力、安装适配性与运行精度，这款适配SFU1605规格丝杠的法兰式螺母，是针对中小负载直线运动场景做的简化结构设计，能覆盖多数常规自动化传动工位的使用需求。从实际应用场景来看，这类螺母常出现在小型数控设备的进给轴、桌面级自动化移栽机构、直线滑台模组的传动端、检测设备的位移调节工位，相比同规格的圆筒式螺母，法兰结构的安装定位更便捷，不需要额外加工复杂的抱紧安装座，能大幅降低配套安装结构的加工难度与装配工时。

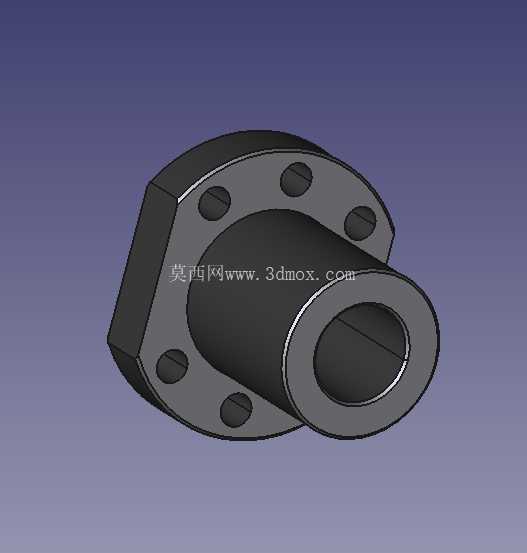

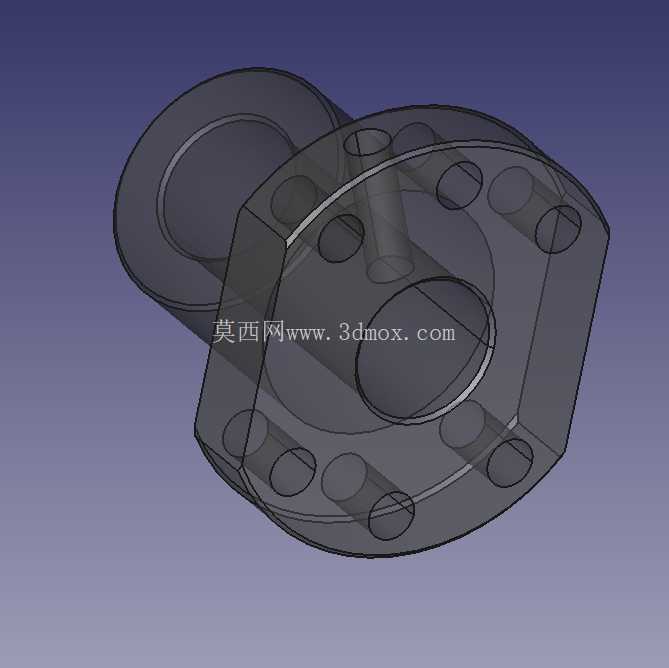

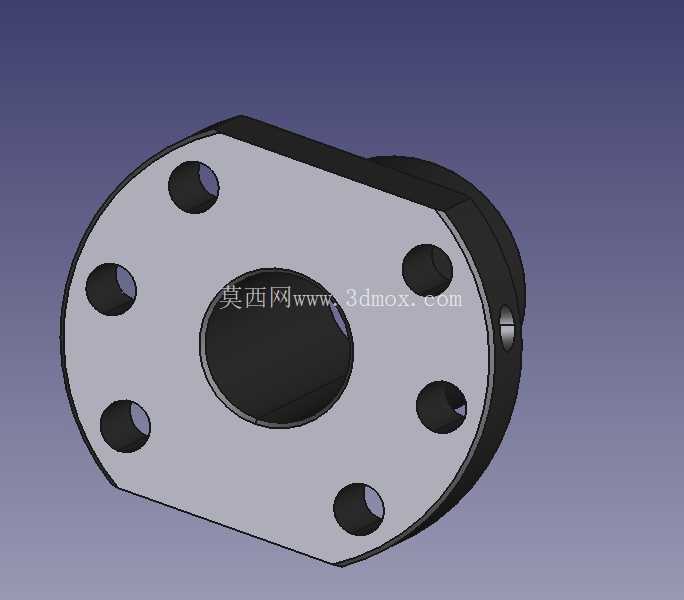

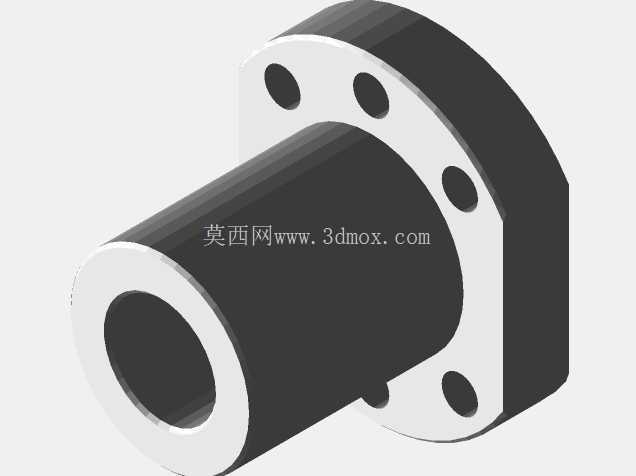

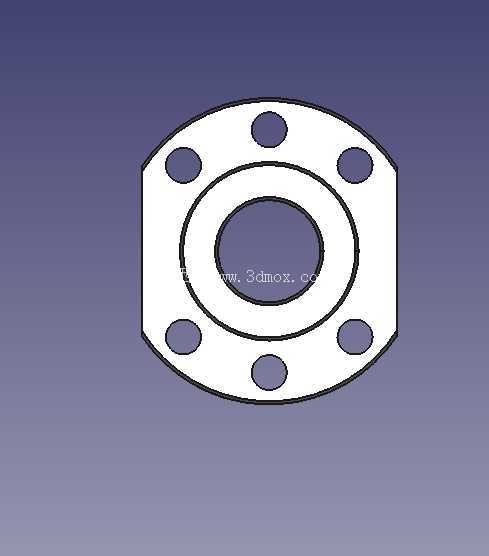

　　设计过程中优先考虑了安装边界的适配性，法兰端采用切边式的异形轮廓，而非整圆法兰，在保证安装孔位分布强度的前提下，压缩了螺母整体的占用空间，避免在小行程滑台内部出现结构干涉。法兰端面上均匀分布的安装通孔，匹配常规的内六角圆柱头螺钉规格，安装时可以直接从法兰外侧穿入螺钉锁紧在滑台的移动座端面，定位止口与法兰端面的垂直度公差控制在合理范围，能保证螺母安装后与丝杠的同轴度，减少运行过程中的偏载磨损。螺母主体的内滚道结构匹配1605规格丝杠的滚道参数，导程为5mm，公称直径16mm，钢球循环路径做了简化处理，去掉了冗余的外置循环管结构，把循环通道内置在螺母本体内部，既缩小了螺母的径向尺寸，也避免了外置循环管在装配或者运行过程中被磕碰损坏的风险，适合在安装空间紧凑、外部无剧烈冲击的工况下使用。

　　从功能特性来看，这款简化结构的螺母保留了滚珠丝杠副摩擦阻力小、传动效率高的核心优势，相比滑动丝杠螺母，传动效率能提升至百分之九十以上，长时间往复运行的温升更小，能维持稳定的进给精度。螺母的法兰厚度、主体长度都经过适配性调整，既保证了足够的螺纹啮合长度与钢球承载圈数，满足额定动负载的使用要求，又不会因为结构过长增加不必要的重量，在高速往复移动的工况下能降低移动部件的惯量，提升整套传动机构的响应速度。设计时还考虑了日常维护的便利性，螺母本体上预留了润滑脂注入口的安装位置，不需要拆解螺母就能定期补充润滑脂，延长滚道与钢球的使用寿命，减少设备维护的停机时间。

　　在实际装配适配过程中，这款螺母的安装孔位中心距、法兰切边后的对边尺寸都和市面常规SFU1605法兰螺母的安装尺寸兼容，设备改造或者备件更换时可以直接替换，不需要重新加工安装座的连接孔位，降低备件替换的适配成本。需要注意的是，因为是简化结构设计，这款螺母更适合额定负载范围内的水平安装传动场景，如果是垂直安装使用，需要额外搭配制动机构，防止断电后移动部件下滑；如果是重负载、高频率启停的工况，还是需要选用带加强循环结构、更高预紧等级的重载型螺母。在三维建模过程中，这款模型还原了螺母的所有外部安装特征、内部滚道的大致轮廓与法兰端面的孔位分布，在做设备整体结构干涉检查、安装座配套设计时，可以直接调用模型做装配验证，不需要反复测量实物尺寸，能缩短结构设计的周期，提前排查安装过程中可能出现的孔位错位、空间干涉等问题。另外，模型的法兰切边位置、安装孔的沉头深度都按照实际加工尺寸做了还原，在设计配套的安装座时，可以直接参考模型的尺寸做避让槽、螺钉过孔的设计，避免出现螺钉长度不足、安装后螺母与安装座贴合不严的问题。对于做小型自动化设备、桌面级数控装置的结构工程师来说，这类标准化的传动部件模型能大幅提升设计效率，不需要从零开始绘制每个标准件的三维结构，把更多精力放在整体机构的功能优化与负载匹配计算上。
