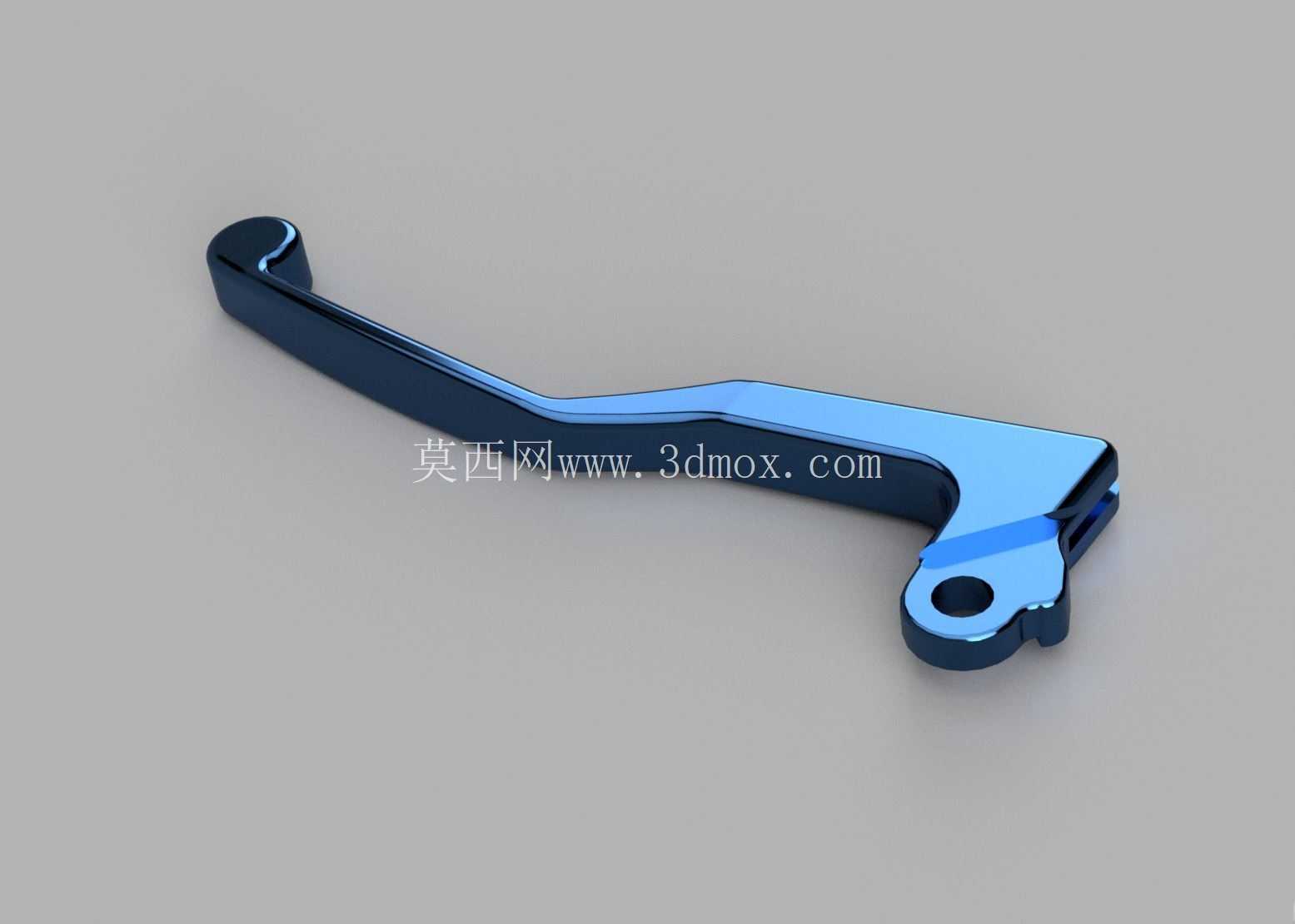

艾普利亚RS250摩托车离合器操纵杆结构

　　这款离合器操纵杆是适配艾普利亚RS250车型的手控操纵部件，日常安装在摩托车右侧手把总成位置，是骑手操控离合器分离与结合的直接交互零件，在整车操控链路里承担着人手施力到离合器拉线传动的力传导作用，直接影响换挡操作的顺滑度与骑行安全。从实际使用场景来看，街跑类摩托车的离合器杆需要频繁承受骑手的捏合施力，尤其是赛道驾驶或者城市拥堵路段通勤时，每分钟可能会完成十数次的捏合、释放动作，这就对零件的结构强度、受力分布、握持手感都有明确的工程要求。

　　从结构设计上看，这款操纵杆整体采用长悬臂杠杆结构，安装端设置了带定位缺口的铰接孔，这个孔位需要和手把座上的铰接销轴精准配合，孔的内径公差需要控制在合理范围，既要保证转动时无卡滞，又不能因为间隙过大出现操纵旷量，孔旁的凸台结构是用来卡接离合器拉线端头的，捏合杆体时会绕铰接点转动，拉动拉线实现离合器分离，释放时在离合器复位弹簧的拉力下杆体回到初始位置，杆身的弯折角度是按照RS250车型的手把布局、骑手正常骑乘姿势下的手指握持角度设计的，握持段做了贴合手指指腹的弧度处理，边缘做了圆滑过渡，避免长时间捏合时出现硌手的问题，同时杆身的截面厚度经过受力校核，在频繁受力的情况下不会出现断裂或者塑性变形，表面的金属质感处理也兼顾了耐用性与外观协调性。

　　安装边界方面，这款操纵杆的铰接孔中心到杆身最外端的长度、安装端的厚度、拉线卡槽的位置尺寸都和原车手把座的安装空间完全匹配，替换安装时不需要额外对手把座进行打磨或者改装，只需要穿入铰接销轴、固定好拉线端头、调整好离合器自由行程即可完成装配，杆体在全行程转动过程中不会和手把胶、刹车油壶、手把护罩等周边零件发生运动干涉。从功能特性来说，这款操纵杆的杠杆比经过匹配调校，捏合时的施力力度符合多数骑手的操作习惯，不会出现杠杆比过小导致捏合过重、长时间操作手部疲劳，也不会因为杠杆比过大导致离合器分离行程不足、换挡打齿的问题，杆体末端的弯折造型可以在车辆发生倾倒时优先接触地面，通过杆身的形变吸收部分冲击力，避免冲击力直接传递到手把座或者离合器拉线端，降低连带零件的损坏概率。

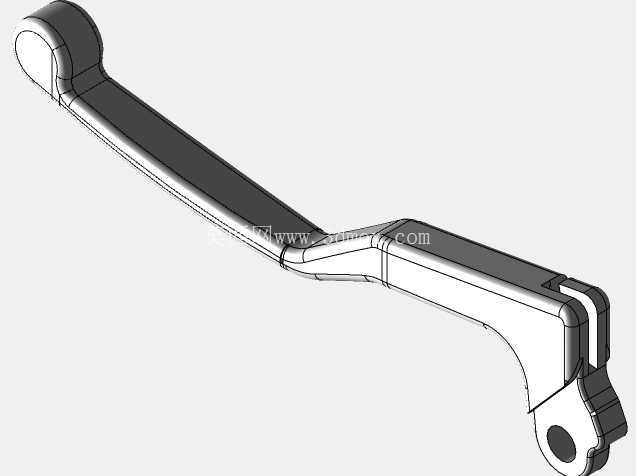

　　在建模逻辑上，这个零件的三维结构完全按照实车测绘尺寸构建，铰接孔的同轴度、杆身的曲面弧度、安装凸台的定位尺寸都和实物保持一致，结构设计师在建模时优先保证了安装配合面的尺寸精度，对于握持段的曲面做了连续曲率处理，避免出现曲面棱线影响握持手感，同时对受力集中的铰接孔周边做了合理的圆角过渡，减少应力集中带来的断裂风险，整个零件的壁厚均匀，不管是采用金属切削加工还是压铸成型工艺，都能满足工艺可行性要求，不会出现壁厚突变导致的加工缺陷或者成型缺陷。在实际的车辆维保、改装场景中，这类离合器操纵杆属于易损替换件，摔车、长期使用磨损都可能需要更换，精准的三维模型可以帮助配件生产厂商快速开模量产，也能帮助改装玩家在原有结构基础上做个性化的长度调整、握持段造型优化，适配不同手型的骑手使用需求，同时在整车装配模拟环节，精准的操纵杆模型可以验证手把区域的装配间隙，排查运动干涉问题，减少实车装配时的调试工作量。
