WIMA MKP10直插薄膜电容封装结构

　　在工业控制板卡、新能源逆变模块、音频信号处理电路的PCB布局阶段，直插式薄膜电容的封装建模精度，直接影响后续板卡装配的干涉校验、引脚过孔匹配、波峰焊治具设计的合理性，这款WIMA MKP10电容的三维封装模型，正是面向KiCAD电路设计配套的结构校验需求搭建，完全贴合实际量产器件的物理特征。

　　从实际应用场景来看，MKP10系列电容作为聚丙烯薄膜介质的直插器件，常被用于高频脉冲回路的隔直、耦合、阻容吸收场景，在开关电源次级输出滤波、变频器IGBT驱动回路、高端音频设备的信号通路中都有大量应用，这类器件的封装尺寸如果建模偏差过大，很容易出现PCB引脚孔位间距不匹配、器件本体与周边贴片元件干涉、壳体高度超出机箱内部安装净空的问题，不少新手工程师在做板卡结构校验时，常因为调用的封装模型尺寸不准，导致打样后元件无法插装，不得不返工修改PCB，浪费打样成本与项目周期。

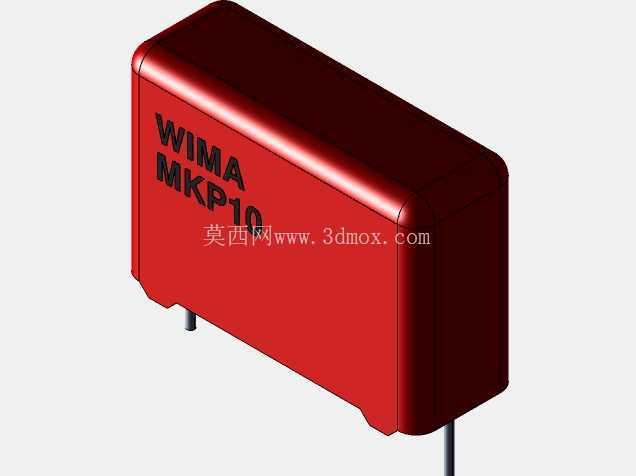

　　这款模型的设计思路完全围绕实物的装配边界展开，没有做多余的外观美化处理，本体部分还原了MKP10系列标志性的深红色阻燃环氧树脂外壳，壳体边角的圆弧过渡、表面印字区域的凹陷特征都做了还原，不是简单的直角方块建模，能准确模拟器件在PCB上装配后的实际占用空间。引脚部分严格按照直插电容的成型特征建模，两根引脚的伸出长度、引脚直径、引脚中心距都匹配实际器件的公差范围，引脚末端做了轻微的倒角处理，能准确模拟插装时的导入角度，在做虚拟装配校验时，可以直接验证引脚与PCB过孔的配合间隙，判断是否需要调整过孔直径或者引脚成型角度。

　　从安装边界来看，模型严格还原了器件本体的长宽高尺寸，壳体底部的两个定位凸台也做了完整建模，这两个凸台是很多电容建模时容易忽略的细节——实际插装时凸台会贴合PCB表面，决定了器件本体离板的高度，如果建模时漏掉这个特征，会导致仿真时器件高度比实际低1-2mm，后续做整机结构装配时，容易误判电容与上方散热片、结构件的安全间隙。模型的本体侧面没有多余的凸起特征，完全匹配MKP10系列的塑封外壳结构，在做高密度PCB布局时，可以准确校验电容与周边电阻、二极管、接线端子的横向间隙，避免出现元件贴装后互相挤压的问题。

　　在功能特性的还原上，模型区分了外壳与引脚的不同材质特征，外壳的哑光塑面质感、金属引脚的导电材质属性都做了区分，在做三维渲染出图、产品装配说明书制作时，可以直接调用材质属性，不需要额外调整材质参数。对于做自动化产线插装仿真的工程师来说，这个模型的外壳轮廓精度足够支持吸嘴取料位置的定位、插件机夹爪的夹持位置校验，不需要再重新描点建模。

　　不少工程师在做电路设计时，习惯直接调用EDA软件自带的通用封装，那些通用封装往往只标注了引脚间距，没有还原本体的实际外形，在做单面板、双面板的低密度布局时可能不会出问题，但在做四层板、高密度功率板的布局时，周边元件排布紧凑，一旦电容本体尺寸比封装标注的大，就会出现装配时元件顶到周边器件的问题。这款封装模型完全按照实物比例搭建，所有的安装尺寸都留了合理的公差余量，既不会因为尺寸过大导致布局时浪费板卡空间，也不会因为尺寸过小导致装配干涉。

　　另外，这款模型的坐标原点设置在两个引脚的中心连线中点、贴合PCB安装面的位置，导入到常用的三维结构软件或者EDA软件中时，不需要重新调整坐标原点，可以直接匹配PCB封装的坐标位置，减少建模后的调整工作量。引脚的长度设置也考虑了波峰焊的工艺要求，伸出PCB背面的长度符合常规插装元件的剪脚标准，在做板卡的焊接工艺仿真时，可以直接模拟焊锡的润湿高度，验证引脚伸出长度是否符合工艺要求。
